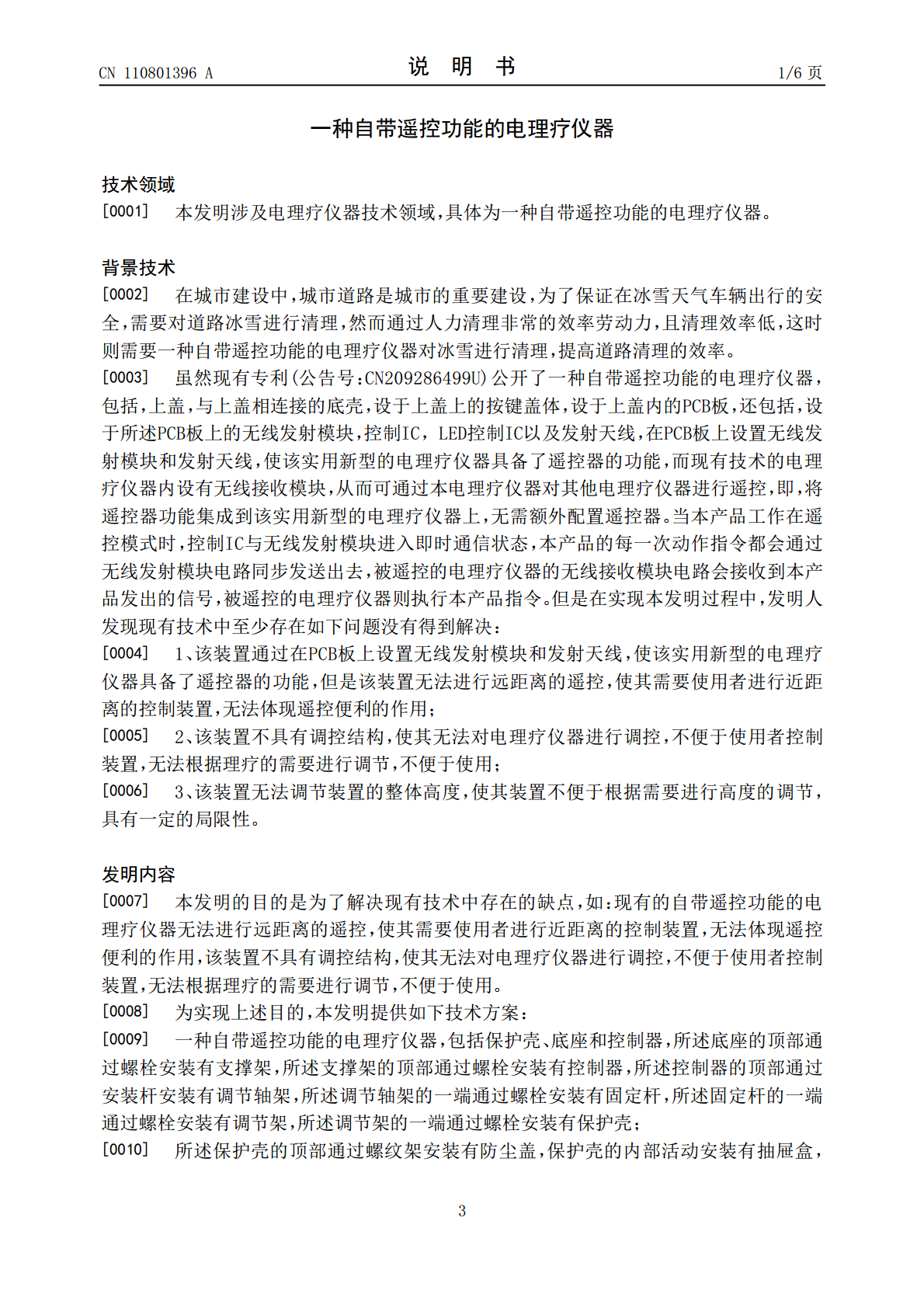

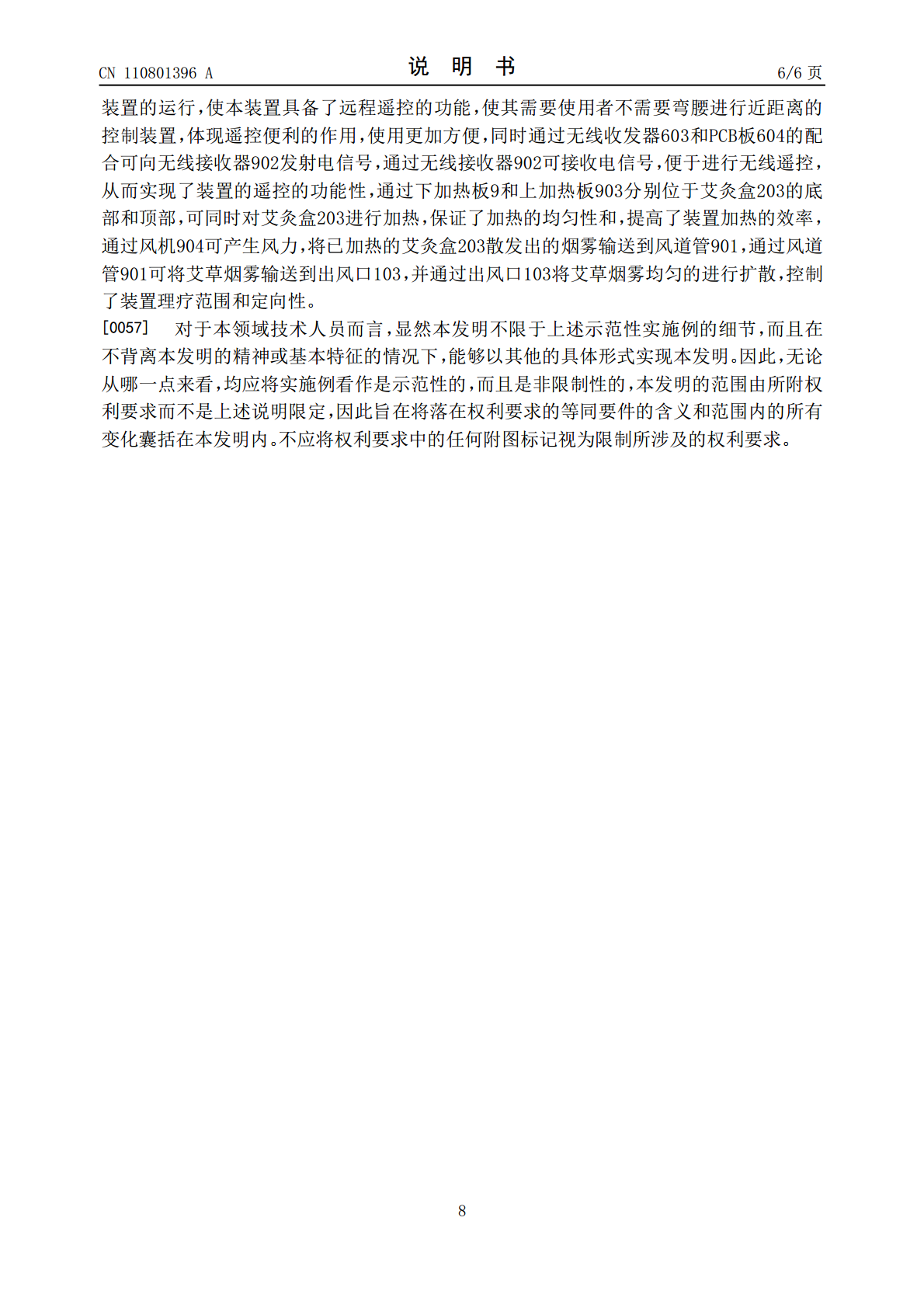

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110801396A(43)申请公布日2020.02.18(21)申请号201911100939.4(22)申请日2019.11.12(71)申请人江苏麦清生物科技有限公司地址221116江苏省徐州市高新技术产业开发区第三工业园长安路66号(72)发明人刘永清(74)专利代理机构南京纵横知识产权代理有限公司32224代理人马进(51)Int.Cl.A61H39/06(2006.01)A61N5/06(2006.01)权利要求书1页说明书6页附图8页(54)发明名称一种自带遥控功能的电理疗仪器(57)摘要本发明公开了一种自带遥控功能的电理疗仪器，包括保护壳、底座和控制器，所述底座的顶部通过螺栓安装有支撑架，所述支撑架的顶部通过螺栓安装有控制器，所述控制器的顶部通过安装杆安装有调节轴架，所述调节轴架的一端通过螺栓安装有固定杆，所述固定杆的一端通过螺栓安装有调节架，所述调节架的一端通过螺栓安装有保护壳。本发明实现了远程控制装置的功能性，通过在控制器的内部安装有无线收发器和PCB板，通过无线收发器和PCB板的配合可接收远距离的信号，可使外接的遥控设备进行控制装置的运行，使本装置具备了远程遥控的功能，使其需要使用者不需要弯腰进行近距离的控制装置，体现遥控便利的作用，使用更加方便。CN110801396ACN110801396A权利要求书1/1页1.一种自带遥控功能的电理疗仪器，包括保护壳(1)、底座(4)和控制器(6)，其特征在于：所述底座(4)的顶部通过螺栓安装有支撑架(5)，所述支撑架(5)的顶部通过螺栓安装有控制器(6)，所述控制器(6)的顶部通过安装杆(801)安装有调节轴架(8)，所述调节轴架(8)的一端通过螺栓安装有固定杆(802)，所述固定杆(802)的一端通过螺栓安装有调节架(7)，所述调节架(7)的一端通过螺栓安装有保护壳(1)；所述保护壳(1)的顶部通过螺纹架(101)安装有防尘盖(102)，保护壳(1)的内部活动安装有抽屉盒(2)，所述抽屉盒(2)的内部通过螺栓安装有下加热板(9)，所述下加热板(9)的下方设有风道管(901)，且风道管(901)的底部安装有延伸出保护壳(1)内部的出风口(103)，所述风道管(901)的外侧安装有无线接收器(902)，所述出风口(103)的内部通过螺纹结构安装有理疗灯架(3)，所述保护壳(1)内部的顶部通过网板安装有风机(904)，所述风机(904)的下方通过螺栓安装有上加热板(903)。2.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述抽屉盒(2)的内部安装有温度检测器(201)，温度检测器(201)的一侧通过安装架(202)安装有艾灸盒(203)，艾灸盒(203)的顶部通过螺栓安装有盒盖(204)。3.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述底座(4)的内部通过螺栓安装有底架(401)，底架(401)的底部通过螺栓安装有万向轮(402)，且底座(4)的顶部焊接有轴套(403)，且轴套(403)的外侧活动套有防尘罩(404)。4.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述控制器(6)的一侧通过螺栓安装有插线槽(601)，控制器(6)的正面通过螺栓安装有控制板(602)，且控制器(6)的内部通过螺栓安装有无线收发器(603)，无线收发器(603)的下方安装有PCB板(604)，PCB板(604)的下方安装有蓄电池(605)。5.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述调节架(7)的内部安装有固定轴架(701)，固定轴架(701)的内部通过调节旋钮(704)活动安装有轴件(702)，轴件(702)的一侧通过螺栓安装有连接杆(703)。6.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述支撑架(5)的内部安装有支撑杆(501)，支撑杆(501)的顶部通过固定旋钮安装有延伸杆(502)。7.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述理疗灯架(3)的正面通过螺栓安装有防护架(301)，且理疗灯架(3)的内部通过螺栓安装有灯组(302)。8.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述控制器(6)内部的PCB板(604)的内部通过导线安装有控制IC，且PCB板(604)的内部通过导线安装有红外信号收发模块。9.根据权利要求1所述的一种自带遥控功能的电理疗仪器，其特征在于：所述保护壳(1)的底部外侧等距粘贴有魔术贴(104)，且通过魔术贴(104)可外接斗篷罩。2CN110801396A说明书1/6页一种自带遥控功能的电理疗仪器技术领域[0001]本发明涉及电
