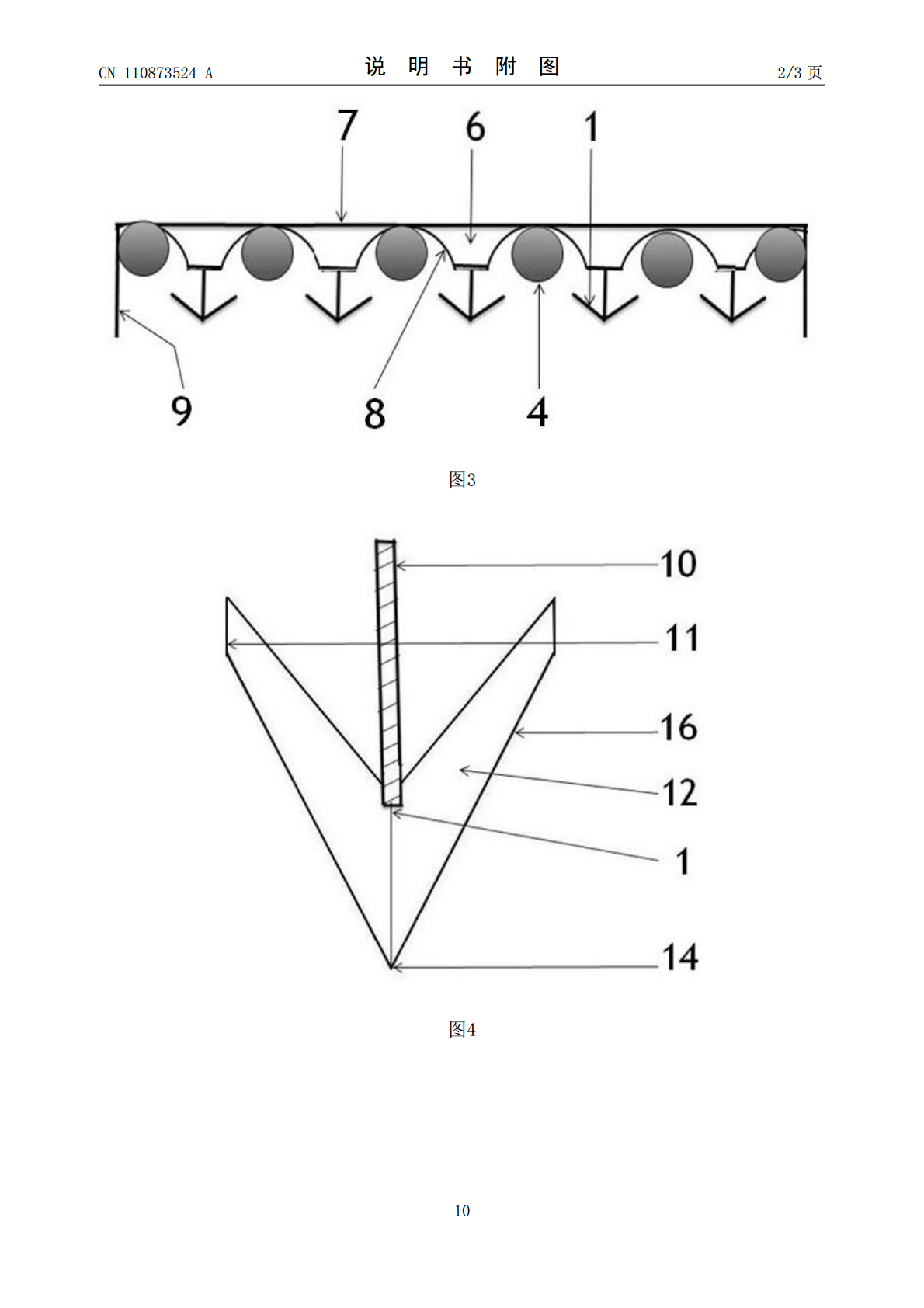

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110873524A(43)申请公布日2020.03.10(21)申请号201811016051.8(22)申请日2018.09.01(71)申请人孟州市远弘干燥设备研发有限公司地址454750河南省焦作市孟州市赵和镇冶墙村程后一街8号(72)发明人程长青(51)Int.Cl.F26B15/18(2006.01)F26B3/30(2006.01)F26B25/00(2006.01)权利要求书1页说明书6页附图3页(54)发明名称具有翻料功能的红外线加热装置(57)摘要本发明具有翻料功能的红外线加热装置包括前排加热装置，后排加热装置，导料装置，左导料装置，右导料装置，连接架。前排加热装置和后排加热装置由连接架固定连接，导料装置，左导料装置，右导料装置通过支撑架固定安装在前排加热装置的前端位置；导料装置安装在后排加热装置的前端位置。物料在输送带的传输惯性的作用下经过一道或多道的具有翻料功能的红外线加热装置的导料装置，堆放在输送带上的物料不断地被导料装置的导流作用下产生移位翻动摊铺，呈不对称坡形的料堆增大受热面积，热能对物料不同的位置进行导热加热，输送带上的物料由静态干燥变为左右上下翻动的动态干燥，提高物料的干燥速度及水分均匀度。CN110873524ACN110873524A权利要求书1/1页1.一种具有翻料功能的红外线加热装置，包括导料装置（1），左导料装置（2），右导料装置（3），前排加热装置（5），后排加热装置（6），连接架（9）；其特征在于：前排加热装置（5）和后排加热装置（6）由连接架（9）固定连接；所述的前排加热装置（5）包括支架（7），反光装置（8），红外线加热器（4）；后排加热装置（6）包括支架（7），反光装置（8），红外线加热器（4）；反光装置（8）排列固定在支架（7）上，红外线加热器（4）安装在反光装置（8）上，多个红外线加热器（4）的电源线串联连接为一个电源总线；所述的导料装置（1）是包括支撑架（10），左导料板（11），右导料板（12）；左导料板（11）和右导料板（12）的一端固定为一体形成一个角头（14），左导料板（11）和右导料板（12）之间的角度是45°—135°；支撑架（10）固定在左导料板（11）和右导料板（12）连接处的位置；导料装置（1）或者是包括支撑架，导料板；将导料板中间对折，支撑架固定在导料板角头上；所述的左导料装置（2）包括支撑架（10），左导料板（11）；支撑架（10）固定在左导料板（11）上；所述的右导料装置（3）包括支撑架（10），右导料板（12）；支撑架（10）固定在右导料板（12）上；所述的导料装置（1），左导料装置（2），右导料装置（3）通过支撑架（10）固定安装在前排加热装置（5）的前端位置；所述的左导料装置（2）通过支撑架（10）安装在前排加热装置（5）前端的左边，左导料板（11）的左端头（13）向外，左导料板（11）的后端头向内；右导料装置（3）通过支撑架（10）安装在前排加热装置（5）前端的右边，右导料板（12）的右端头（15）向外，右导料板（12）的后端头向内；多个导料装置（1）依次排列安装在前排加热装置（5）前端的中间位置；所述的导料装置（1）安装在后排加热装置（6）前端，多个导料装置（1）依次排列安装在后排加热装置（6）前端；所述的前排加热装置（5）固定安装在后排加热装置（6）的前面，后排加热装置（6）上的导料装置（1）的角头（14）对着前排加热装置（5）的两个导料装置（1）之间的中间位置。2.根据权利要求1所述的具有翻料功能的红外线加热装置，其特征在于：前排加热装置（5）和后排加热装置（6）之间的间距是50—180mm。3.根据权利要求1所述的具有翻料功能的红外线加热装置，其特征在于：支架（7）的宽度≥输送带的宽度，支架（7）的长度是500—1200mm。4.根据权利要求1所述的具有翻料功能的红外线加热装置，其特征在于：反光装置（8）是U状的反光罩，或者是平面状的反光片。5.根据权利要求1所述的具有翻料功能的红外线加热装置，其特征在于：左导料板（11）和右导料板（12）的高度是50—110mm，长度是80—180mm。6.根据权利要求1所述的具有翻料功能的红外线加热装置，其特征在于：导料装置（1）与相邻的导料装置（1）的间距是50—180mm。2CN110873524A说明书1/6页具有翻料功能的红外线加热装置技术领域[0001]本发明涉及的是一种带式干燥机的红外线加热装置，具体是一种配套在带式干燥机上使用的具有翻料功能的红外线加热装置。背景技术[0002]带式干燥机是一种物料干燥设备，真空带式干燥机目前主要的加热方式是在输送带下面的加热板内通入热水、水汽混合物或其他流动加热介质，
