一种红薯的立体化育苗装置.pdf

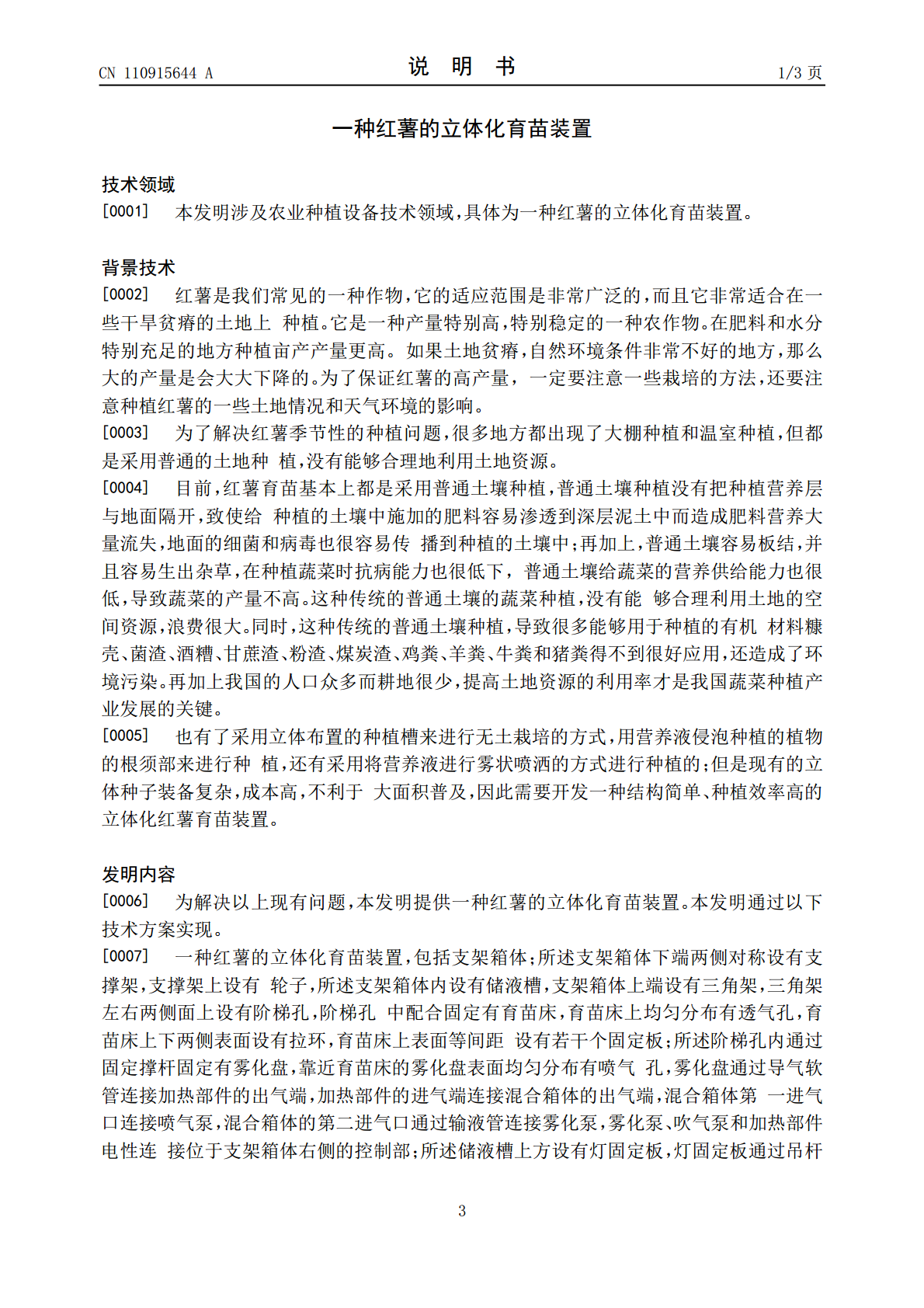

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110915644A(43)申请公布日2020.03.27(21)申请号201911263382.6(22)申请日2019.12.11(71)申请人徐州郁金香农业发展有限公司地址221000江苏省徐州市贾汪区汴塘镇阚山村(72)发明人夏道广吴士才周秀菊(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人李青(51)Int.Cl.A01G31/06(2006.01)A01G31/02(2006.01)A01G7/04(2006.01)A01G9/16(2006.01)A01G9/24(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种红薯的立体化育苗装置(57)摘要本发明公开一种红薯的立体化育苗装置，包括支架箱体；支架箱体下端两侧对称设有支撑架，支撑架上设有轮子，支架箱体内设有储液槽，支架箱体上端设有三角架，三角架左右两侧面上设有阶梯孔，阶梯孔中配合固定有育苗床，育苗床上均匀分布有透气孔，育苗床上下两侧表面设有拉环，育苗床上表面等间距设有若干个固定板；阶梯孔内通过固定撑杆固定有雾化盘，靠近育苗床的雾化盘表面有喷气孔，雾化盘通过导气软管连接加热部件的出气端，加热部件的进气端连接混合箱体的出气端，混合箱体第一进气口连接喷气泵；灯固定板通过吊杆与三角架固定连接。本发明结构简单、合理，便于搬运，通过雾化泵将储液槽中的营养液雾化，然胡通过输液管送入混合箱体中。CN110915644ACN110915644A权利要求书1/1页1.一种红薯的立体化育苗装置，包括支架箱体(1)，其特征在于：所述支架箱体(1)下端两侧对称设有支撑架(3)，支撑架(3)上设有轮子(4)，所述支架箱体(1)内设有储液槽(2)，支架箱体(1)上端设有三角架(20)，三角架(20)左右两侧面上设有阶梯孔(11)，阶梯孔(11)中配合固定有育苗床(12)，育苗床(12)上均匀分布有透气孔，育苗床(12)上下两侧表面设有拉环(19)，育苗床(12)上表面等间距设有若干个固定板(13)；所述阶梯孔(11)内通过固定撑杆(21)固定有雾化盘(18)，靠近育苗床(12)的雾化盘(18)表面均匀分布有喷气孔，雾化盘(18)通过导气软管(16)连接加热部件(9)的出气端，加热部件(9)的进气端连接混合箱体(6)的出气端，混合箱体(6)第一进气口连接喷气泵(5)，混合箱体(6)的第二进气口通过输液管(8)连接雾化泵(7)，雾化泵(7)、吹气泵(5)和加热部件(9)电性连接位于支架箱体(1)右侧的控制部(10)；所述储液槽(2)上方设有灯固定板(15)，灯固定板(15)通过吊杆(17)与三角架(20)内壁固定连接。2.根据权利要求1所述的一种红薯的立体化育苗装置，其特征在于：所述灯固定板(15)下端面设有若干个紫外消毒灯(14)，所述三角架(20)顶部竖直设有支撑板(22)。3.根据权利要求2所述的一种红薯的立体化育苗装置，其特征在于：支撑板(22)左右两侧对称设有活动挡板(24)，活动挡板(24)与三角架(20)左右两侧面相配合。4.根据权利要求1所述的一种红薯的立体化育苗装置，其特征在于：所述支撑板(22)左右两侧分别设有一个补光灯(23)，补光灯(23)为LED灯。5.根据权利要求1所述的一种红薯的立体化育苗装置，其特征在于：所述育苗床(12)上还设有与控制部电性连接的温度传感器。6.根据权利要求1所述的一种红薯的立体化育苗装置，其特征在于：所述加热部件(9)中的加热部件为电阻丝。7.根据权利要求1所述的一种红薯的立体化育苗装置，其特征在于：所述轮子(4)为自锁式轮子。2CN110915644A说明书1/3页一种红薯的立体化育苗装置技术领域[0001]本发明涉及农业种植设备技术领域，具体为一种红薯的立体化育苗装置。背景技术[0002]红薯是我们常见的一种作物，它的适应范围是非常广泛的，而且它非常适合在一些干旱贫瘠的土地上种植。它是一种产量特别高，特别稳定的一种农作物。在肥料和水分特别充足的地方种植亩产产量更高。如果土地贫瘠，自然环境条件非常不好的地方，那么大的产量是会大大下降的。为了保证红薯的高产量，一定要注意一些栽培的方法，还要注意种植红薯的一些土地情况和天气环境的影响。[0003]为了解决红薯季节性的种植问题，很多地方都出现了大棚种植和温室种植，但都是采用普通的土地种植，没有能够合理地利用土地资源。[0004]目前，红薯育苗基本上都是采用普通土壤种植，普通土壤种植没有把种植营养层与地面隔开，致使给种植的土壤中施加的肥料容易渗透到深层泥土中而造成肥料营养大量流失，地面的细菌和病毒也很容易传播到种植的土壤中；再加上，普通土壤容易板结，并且容易生出杂草，在种植蔬菜时抗病能力
