一种纸管加工用卷管机.pdf
本发明公开了一种纸管加工用卷管机，包括机体、第一伺服电机和卷轴，所述机体的顶端左表面固定安装有第一固定轴，且第一固定轴的外表面安装有套筒，所述机体的右端顶面螺栓安装有第一伺服电机，且第一伺服电机的左侧输出端安装有卷轴，所述卷轴穿过机体的顶端，且卷轴与机体轴承连接，并且卷轴的左表面中心设置有第二固定轴，所述机体的顶面焊接有支撑板，且支撑板的左方设置有支撑架。该纸管加工用卷管机，卷轴在进行旋转的过程对纸张进行卷管的工作时，可通过第一限位板和第二限位板对纸张的外表面进行定位的工作，降低纸张在卷管时表面凸起的现象
2023-06-01
10
606KB
一种便于纸管切割下料的卷管机.pdf
本申请涉及一种便于纸管切割下料的卷管机,属于纸管生产技术领域,其包括放置架、放置架上固定连接有倾斜设置的放置板,放置板较低的一端固定连接有第一挡板,放置板远离第一挡板的一端固定有支撑杆,支撑杆上固定连接有第二挡板,第二挡板的底端铰接有水平放置的承接板,承接板位于放置板的上方,放置板靠近第二挡板的一侧铰接有驱动承接板转动的第三气缸。本申请具有减小工人的劳动强度,提高工作效率的效果。
2023-05-12
10
一种绝缘纸管脱管机.pdf

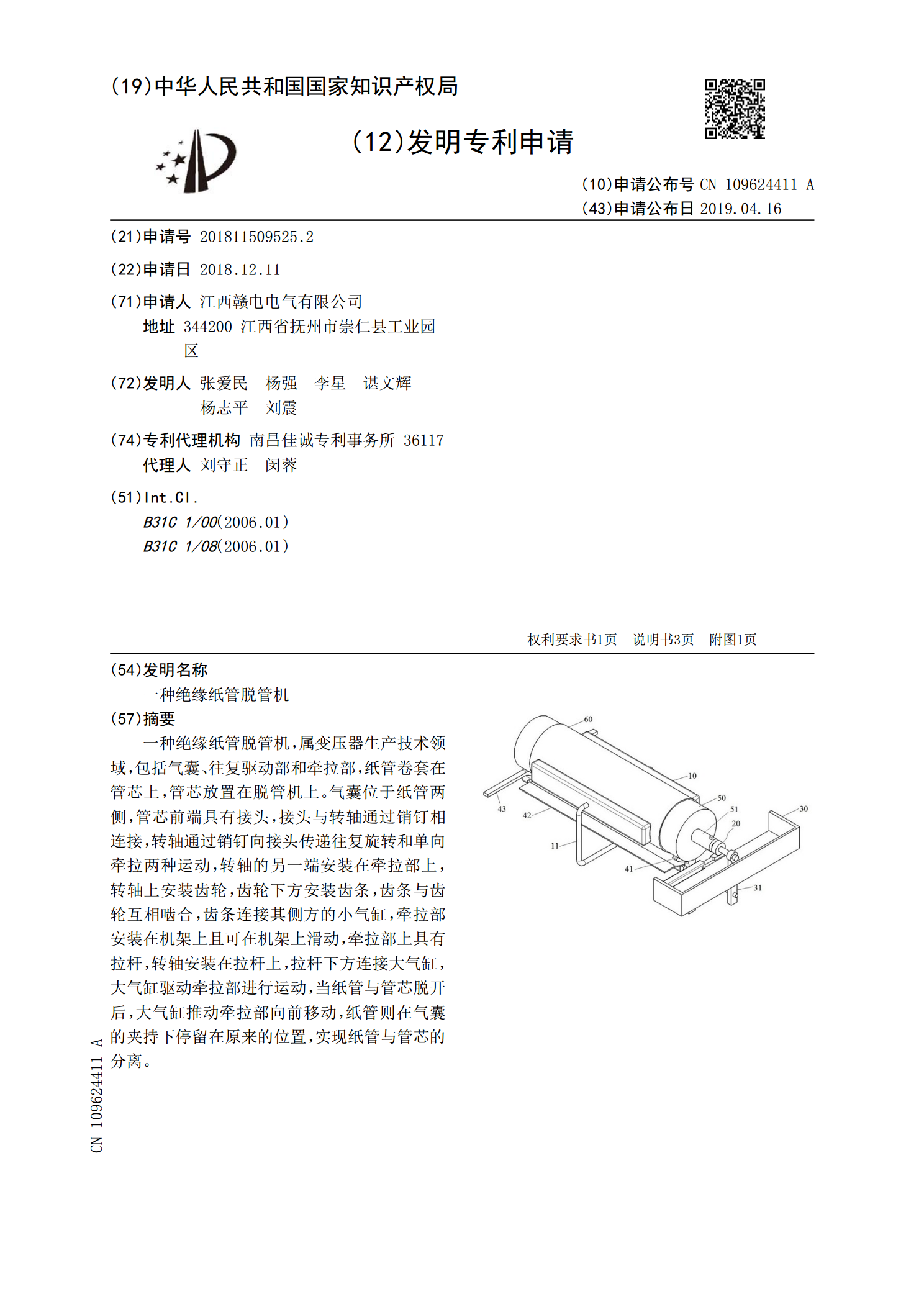

一种绝缘纸管脱管机，属变压器生产技术领域，包括气囊、往复驱动部和牵拉部，纸管卷套在管芯上，管芯放置在脱管机上。气囊位于纸管两侧，管芯前端具有接头，接头与转轴通过销钉相连接，转轴通过销钉向接头传递往复旋转和单向牵拉两种运动，转轴的另一端安装在牵拉部上，转轴上安装齿轮，齿轮下方安装齿条，齿条与齿轮互相啮合，齿条连接其侧方的小气缸，牵拉部安装在机架上且可在机架上滑动，牵拉部上具有拉杆，转轴安装在拉杆上，拉杆下方连接大气缸，大气缸驱动牵拉部进行运动，当纸管与管芯脱开后，大气缸推动牵拉部向前移动，纸管则在气囊的夹持
2023-08-29
10
259KB
一种变压器绝缘纸管脱管机.pdf
一种变压器绝缘纸管脱管机，属变压器制造技术领域，包括基础部、驱动部、作动部、传动部、模具和纸管，传动部分别安装在基础部和作动部上，驱动部安装在基础部上并与作动部连接，模具安装在作动部顶部，纸管绕制在模具上。基础部包括底架、第一竖槽、燕尾槽、侧板、螺杆、弹性撑杆、压片和螺母，底架为盒形结构，底架的两个侧壁内侧具有第一竖槽。驱动部包括动力源、螺柱，动力源向上连接螺柱。传动部包括第一齿条组、第二齿条组、第一齿轮组和第二齿轮组，第一齿轮组与第一齿条组啮合，第二齿轮组与第二齿条组啮合。
2023-08-19
10
374KB
卷管机、纸管教具及其制作方法.pdf
本发明公开了一种卷管机、纸管教具及其制作方法，卷管机包括卷管机本体，所述卷管机本体的顶端开有矩形槽，所述矩形槽的左端设有由电机驱动的拨轮，所述拨轮右端固定有一个圆柱状的卷管器，所述卷管器的右端转动设置在卷管机本体上，所述卷管器上套有一个环状的拨片，所述卷管器沿其长度方向开有用于插入纸张的条状的缝隙，所述矩形槽的底面上开有弧形凹槽，所述弧形凹槽位于卷管器的下方，所述弧形凹槽内放置有一个条状的卡纸板，所述卡纸板抵靠在所述卷管器上。本发明提供的卷管机结构合理，操作方便，制造出来的纸管教具牢固实用。
