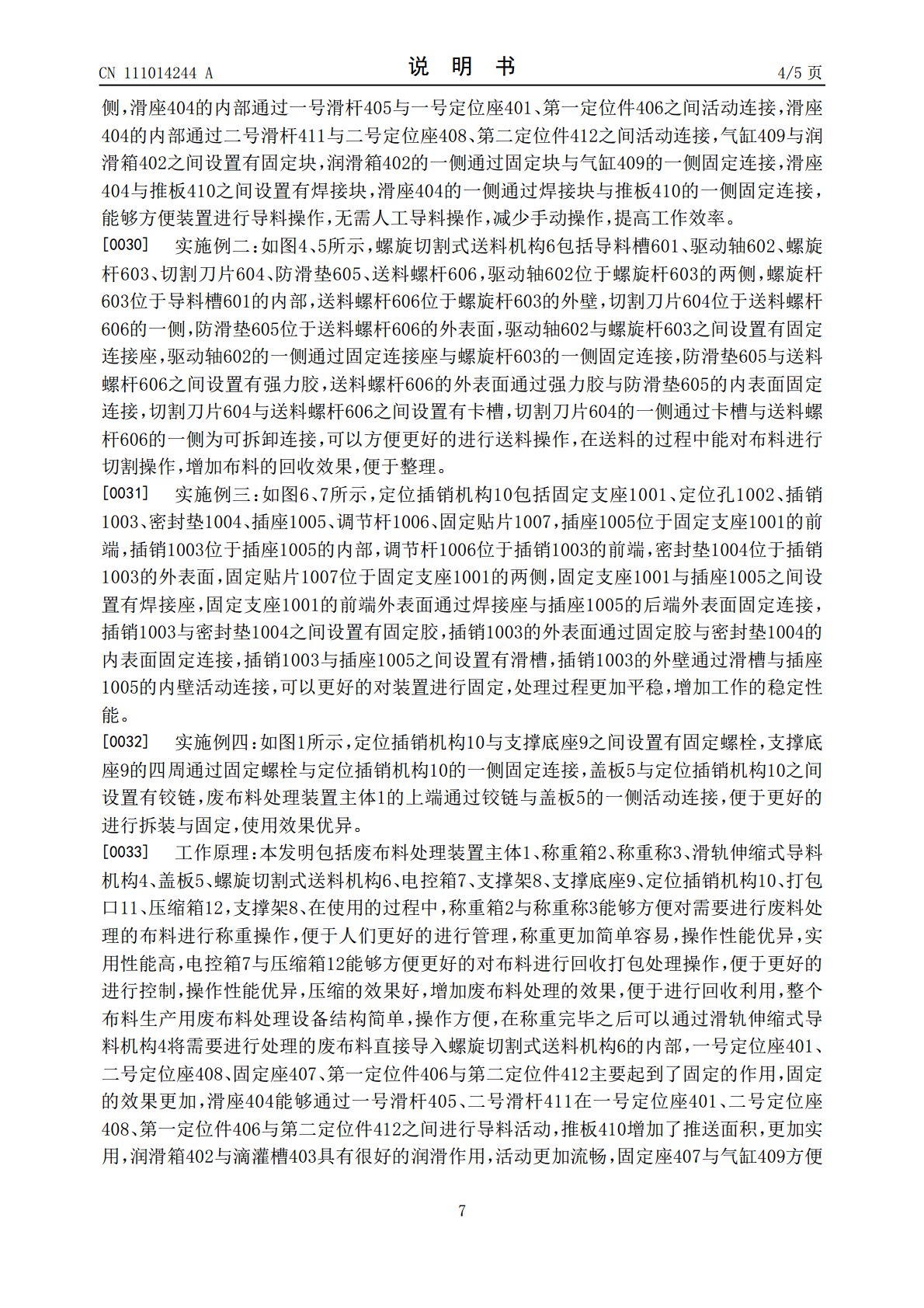

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111014244A(43)申请公布日2020.04.17(21)申请号201911337089.XB02C18/22(2006.01)(22)申请日2019.12.23B02C18/16(2006.01)B30B9/30(2006.01)(71)申请人浙江今日蓝纤科技有限公司地址313008浙江省湖州市吴兴区织里镇利济西路296号(72)发明人章军(74)专利代理机构北京金智普华知识产权代理有限公司11401代理人岳野(51)Int.Cl.B09B3/00(2006.01)B02C18/00(2006.01)B02C18/14(2006.01)B02C18/18(2006.01)B02C18/24(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种皮革布料生产用废布料处理设备(57)摘要本发明公开了一种皮革布料生产用废布料处理设备，涉及废布料处理技术领域，包括废布料处理装置主体，所述废布料处理装置主体的一侧外表面设置有支撑架，所述废布料处理装置主体的下端外表面固定连接有支撑底座，所述废布料处理装置主体的另一侧外表面固定连接有压缩箱。该一种皮革布料生产用废布料处理设备，设有滑轨伸缩式导料机构、螺旋切割式送料机构与定位插销机构，能够方便装置进行导料操作，无需人工导料操作，减少手动操作，提高工作效率，可以方便更好的进行送料操作，在送料的过程中能对布料进行切割操作，增加布料的回收效果，便于整理，还可以更好的对装置进行固定，处理过程更加平稳，增加工作的稳定性能，带来更好的使用前景。CN111014244ACN111014244A权利要求书1/2页1.一种皮革布料生产用废布料处理设备，包括废布料处理装置主体(1)，其特征在于：所述废布料处理装置主体(1)的一侧外表面设置有支撑架(8)，所述废布料处理装置主体(1)的下端外表面固定连接有支撑底座(9)，所述废布料处理装置主体(1)的另一侧外表面固定连接有压缩箱(12)，所述支撑底座(9)的四周设置有定位插销机构(10)，所述废布料处理装置主体(1)的内部设置有螺旋切割式送料机构(6)，所述支撑架(8)的上端外表面设置有称重箱(2)与称重称(3)，所述称重称(3)位于称重箱(2)的后端，所述称重箱(2)的内部设置有滑轨伸缩式导料机构(4)，所述废布料处理装置主体(1)的上端设置有盖板(5)，所述压缩箱(12)的上端设置有电控箱(7)，所述压缩箱(12)的前端设置有打包口(11)。2.根据权利要求1所述的一种皮革布料生产用废布料处理设备，其特征在于：所述滑轨伸缩式导料机构(4)包括一号定位座(401)、润滑箱(402)、滴灌槽(403)、滑座(404)、一号滑杆(405)、第一定位件(406)、固定座(407)、二号定位座(408)、气缸(409)、推板(410)、二号滑杆(411)、第二定位件(412)，所述一号滑杆(405)位于一号定位座(401)的一侧，所述第一定位件(406)位于一号滑杆(405)的一侧，所述气缸(409)位于固定座(407)的一侧，所述二号滑杆(411)位于二号定位座(408)的一侧，所述第二定位件(412)位于二号滑杆(411)的一侧，所述润滑箱(402)位于气缸(409)的一侧，所述滴灌槽(403)位于润滑箱(402)的上端，所述滑座(404)位于润滑箱(402)的一侧，所述推板(410)位于滑座(404)的一侧。3.根据权利要求1所述的一种皮革布料生产用废布料处理设备，其特征在于：所述螺旋切割式送料机构(6)包括导料槽(601)、驱动轴(602)、螺旋杆(603)、切割刀片(604)、防滑垫(605)、送料螺杆(606)，所述驱动轴(602)位于螺旋杆(603)的两侧，所述螺旋杆(603)位于导料槽(601)的内部，所述送料螺杆(606)位于螺旋杆(603)的外壁，所述切割刀片(604)位于送料螺杆(606)的一侧，所述防滑垫(605)位于送料螺杆(606)的外表面。4.根据权利要求1所述的一种皮革布料生产用废布料处理设备，其特征在于：所述定位插销机构(10)包括固定支座(1001)、定位孔(1002)、插销(1003)、密封垫(1004)、插座(1005)、调节杆(1006)、固定贴片(1007)，所述插座(1005)位于固定支座(1001)的前端，所述插销(1003)位于插座(1005)的内部，所述调节杆(1006)位于插销(1003)的前端，所述密封垫(1004)位于插销(1003)的外表面，所述固定贴片(1007)位于固定支座(1001)的两侧。5.根据权利要求2所述的一种皮革布料生产用废布料处理设备，其特征在于：所述滑座(404)的内部通过一号滑杆(405)
