一种易于脱模的井盖模具.pdf
2023-06-01
10金币
2.8MB
19页
星星****眨眼
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共19页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种易于脱模的井盖模具.pdf

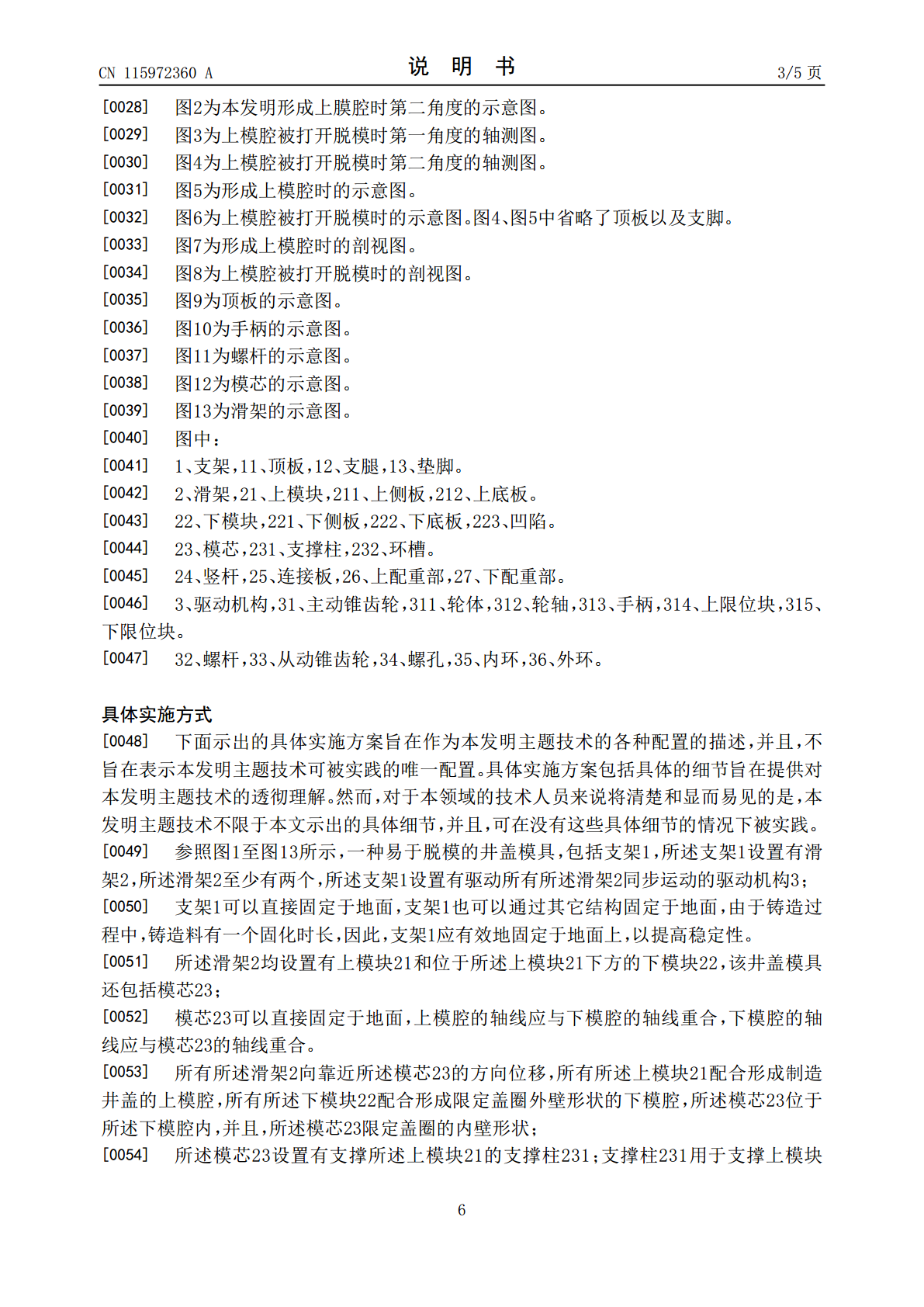

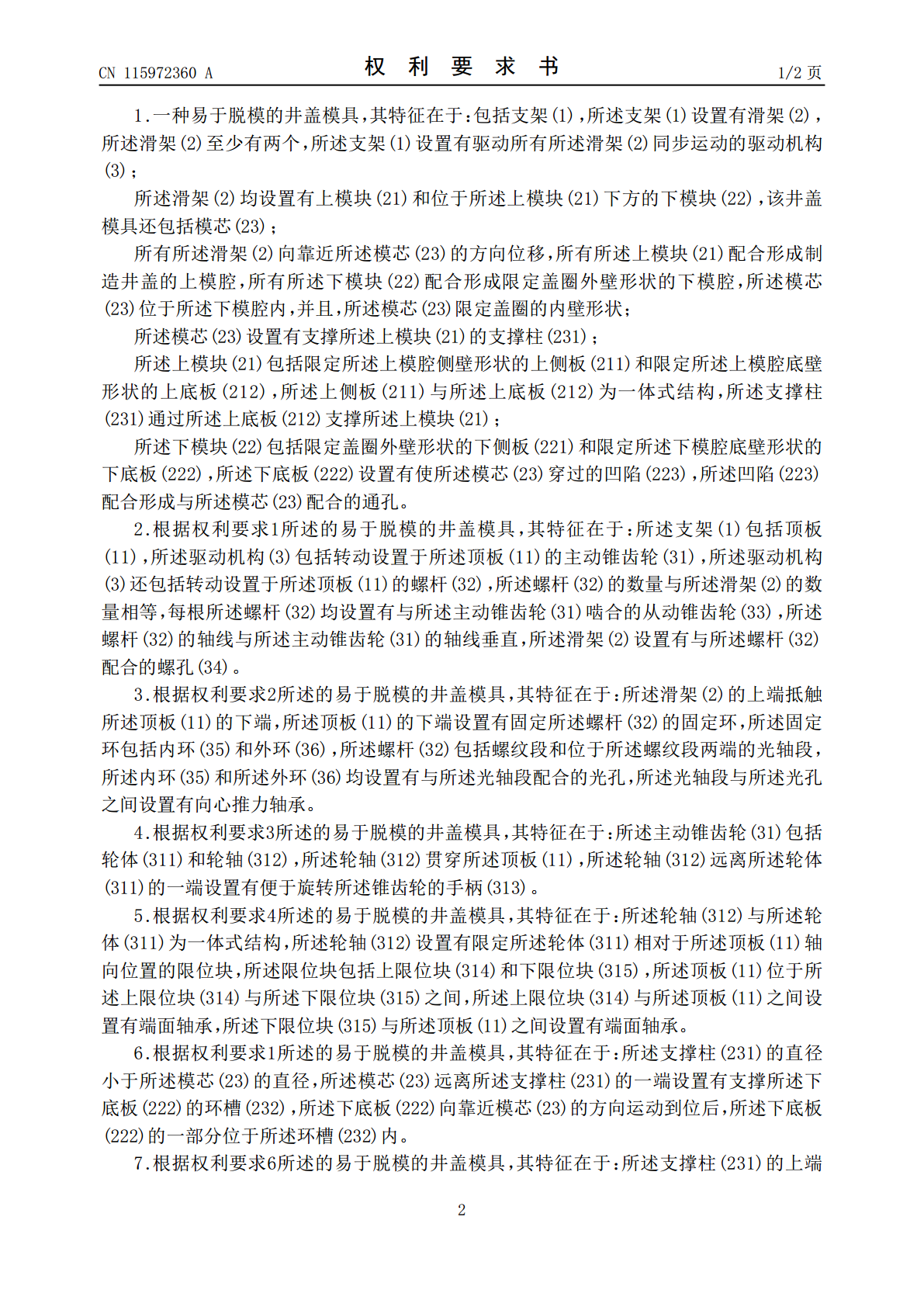

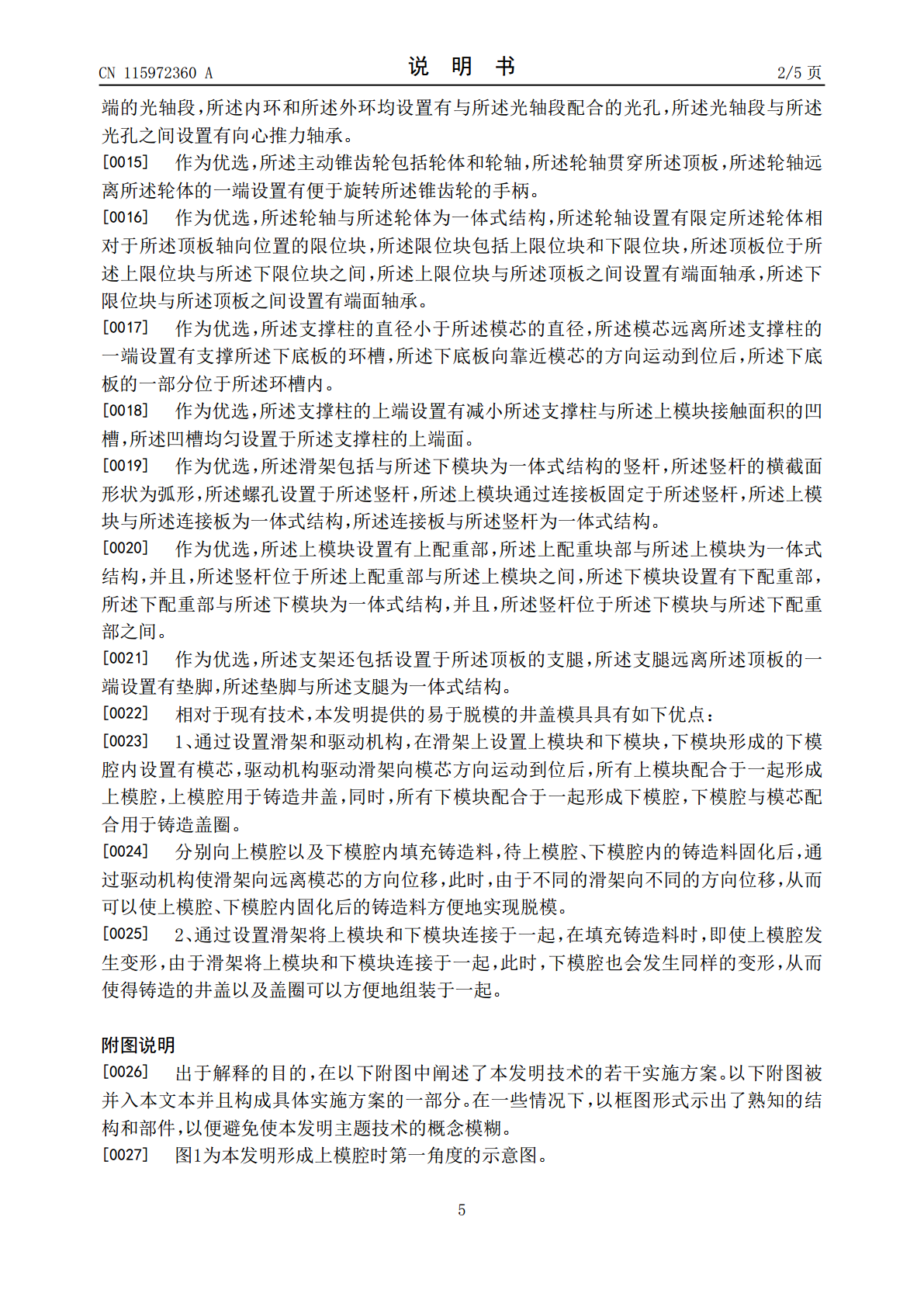

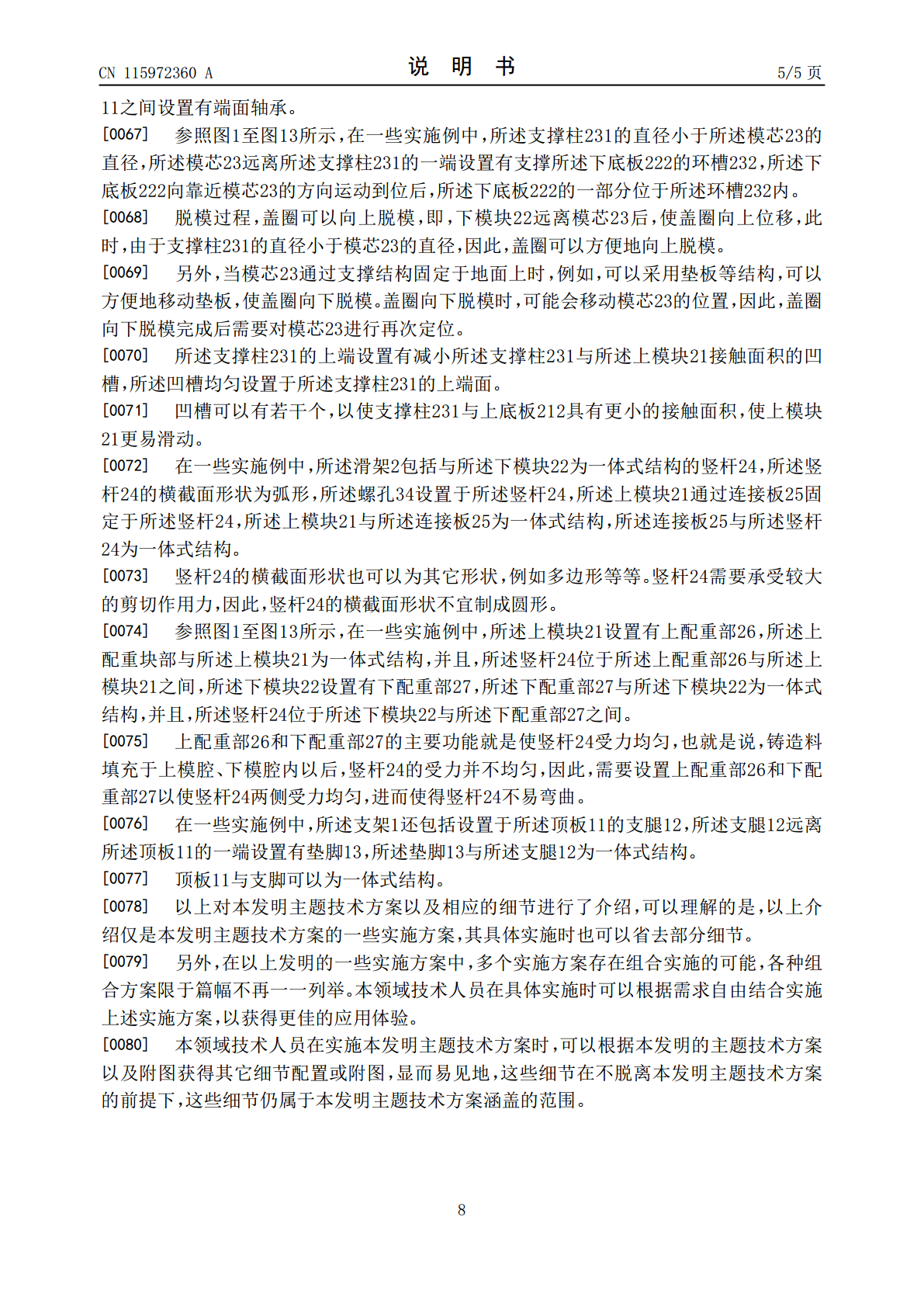

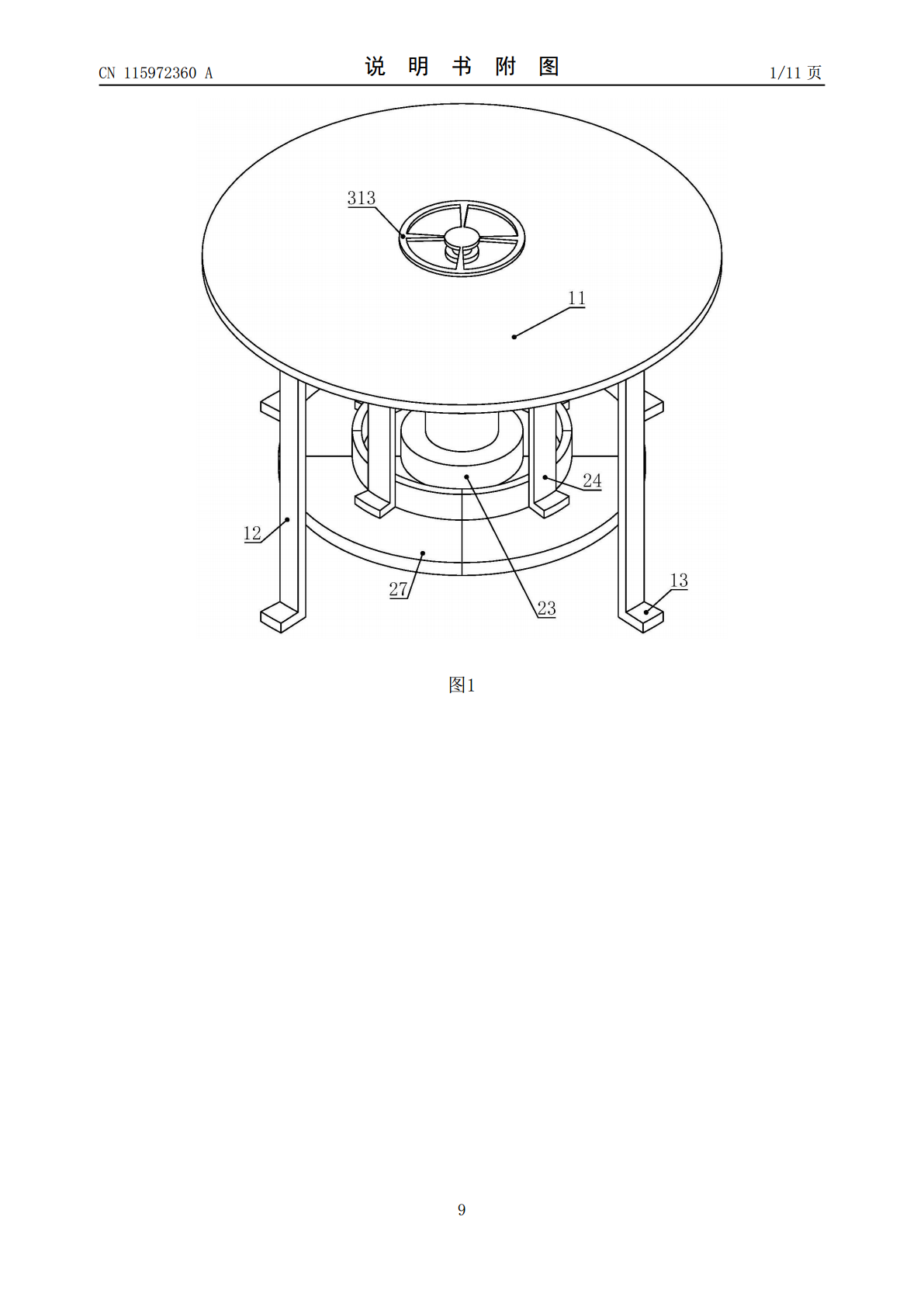

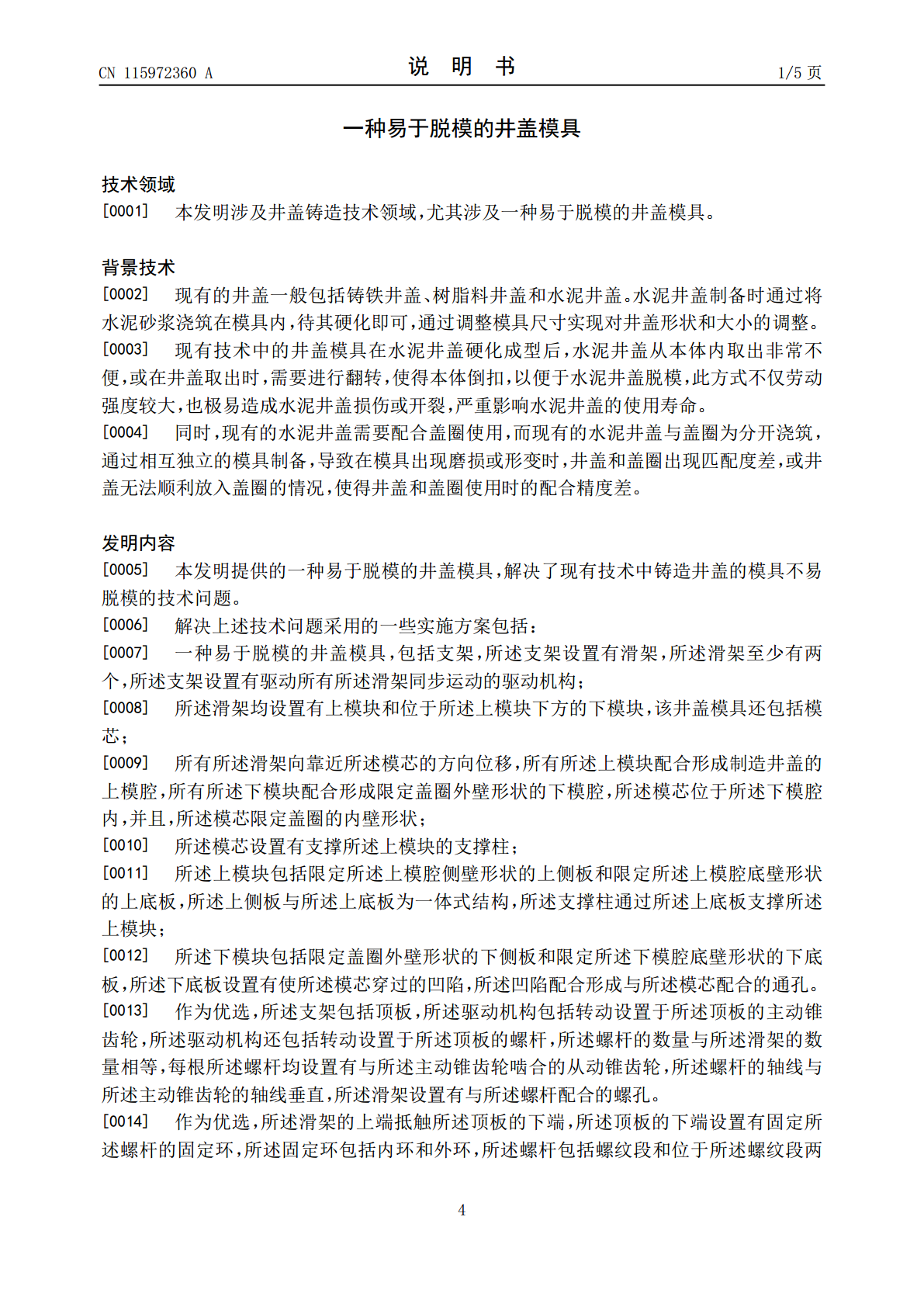

本发明涉及井盖铸造技术领域，尤其涉及一种易于脱模的井盖模具。本发明提供的一种易于脱模的井盖模具，解决了现有技术中铸造井盖的模具不易脱模的技术问题。一种易于脱模的井盖模具，包括支架，所述支架设置有滑架，所述滑架至少有两个，所述支架设置有驱动所有所述滑架同步运动的驱动机构；所述滑架均设置有上模块和位于所述上模块下方的下模块，该井盖模具还包括模芯；通过驱动机构使滑架向远离模芯的方向位移，此时，由于不同的滑架向不同的方向位移，从而可以使上模腔、下模腔内固化后的铸造料方便地实现脱模。
2023-06-01
10
2.8MB
一种新型易于脱模的模具.pdf
本发明涉及模具技术领域，尤其为一种新型易于脱模的模具，包括回收装置主体与余热循环结构，所述回收装置主体的前端内表面固定安装有二号引风机，且回收装置主体的前端内表面靠近二号引风机一侧固定安装有一号引风机，所述回收装置主体的前端内表面靠近二号引风机另一侧固定安装有三号引风机，且回收装置主体的上端外表面靠近三号引风机的上方固定安装有二号伸缩扣。本发明所述的一种新型易于脱模的模具，设有余热循环结构、二号伸缩扣与防滑支腿，使得余热回收装置适用各种大小的显卡，增加装置适用范围，可对热量进行二次循环加热，增加其利用率，
2023-06-04
10
346KB
一种易于脱模的冲压模具.pdf
本发明提供一种易于脱模的冲压模具，涉及冲压模具技术领域，该易于脱模的冲压模具，包括基座，所述基座的顶部固定连接有冲压装置本体，冲压装置本体的内顶壁固定连接有电动伸缩杆，电动伸缩杆的输出端固定连接有上模板，基座顶部的四角边均固定连接有加固柱，加固柱的上方放置有隔离板，隔离板的上方放置有下模板。该易于脱模的冲压模具，通过设置主动齿轮、正反转电机、从动齿轮、螺纹螺杆、支撑盘和脱模装置，在正反转电机的带动主动齿轮和从动齿轮转动下，使螺纹螺杆转动，从而使下模板进行上下移动，在支撑盘的作用下，使成品脱离下模板，在脱模
2023-08-28
10
628KB
一种易于脱模的注塑模具.pdf
本发明公开了一种易于脱模的注塑模具，包括支撑底座，所述支撑底座的顶端固定安装有四根竖直设置的固定杆，四根固定杆的顶端之间固定安装有水平设置的固定板，固定板的顶端固定安装有伺服气缸，伺服气缸的输出轴延伸至固定板的下方，且伺服气缸的输出轴固定安装有上模具，支撑底座的顶端固定安装有支撑块，支撑块上开设有安装腔，安装腔内分别转动安装有第一螺纹杆和第二螺纹杆，第一螺纹杆和第二螺纹杆的外侧均固定安装有皮带轮，两个皮带轮的外侧之间套设有皮带，第二螺纹杆的外侧固定安装有从动锥齿轮，支撑块的一侧转动安装有转动杆。本发明结构
2023-08-30
10
249KB
一种易于脱模的注塑模具.pdf
本发明公开了一种易于脱模的注塑模具，涉及注塑模具技术领域。针对现有的脱模装置操作步骤繁琐，降低了生产效率，提高了产品的生产成本的的问题。本发明包括相配合的上模、下模和型芯，它还包括连接于注塑模具上的脱模装置，它包括对称设置于注塑模具两侧的两个轨道板、相对设置于型腔两端的第一中型条和第二中型条、至少一个芯子固定块和分别固定于第一中型条两端的至少两个滚轮，轨道板上设有滑槽，芯子固定块的一端与型芯活动连接，芯子固定块的另一端与第一中型条活动连接，第一中型条和第二中型条的两端均活动连接在轨道板上，第一中型条的两端
2023-10-21
10
440KB
