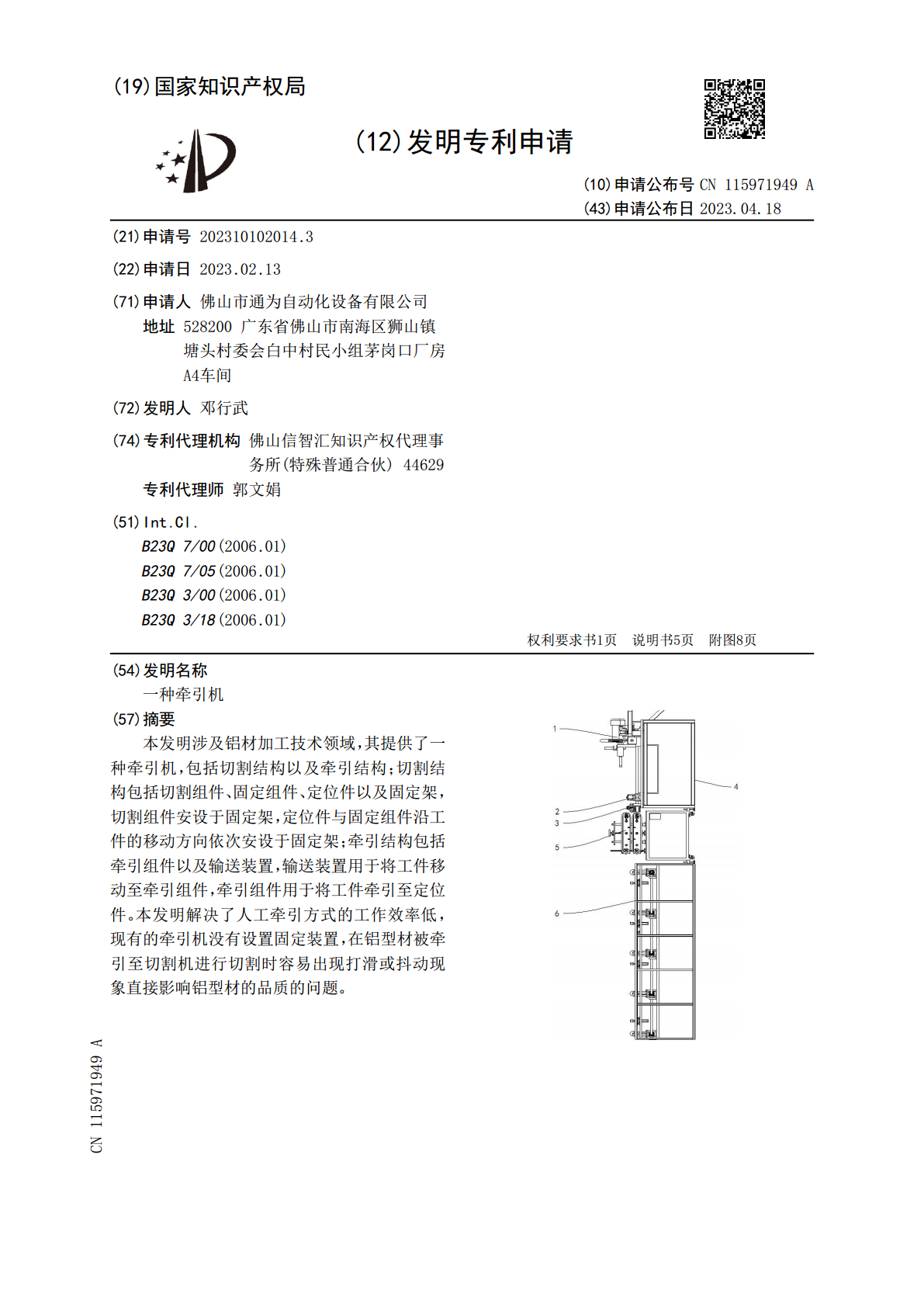

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115971949A(43)申请公布日2023.04.18(21)申请号202310102014.3(22)申请日2023.02.13(71)申请人佛山市通为自动化设备有限公司地址528200广东省佛山市南海区狮山镇塘头村委会白中村民小组茅岗口厂房A4车间(72)发明人邓行武(74)专利代理机构佛山信智汇知识产权代理事务所(特殊普通合伙)44629专利代理师郭文娟(51)Int.Cl.B23Q7/00(2006.01)B23Q7/05(2006.01)B23Q3/00(2006.01)B23Q3/18(2006.01)权利要求书1页说明书5页附图8页(54)发明名称一种牵引机(57)摘要本发明涉及铝材加工技术领域，其提供了一种牵引机，包括切割结构以及牵引结构；切割结构包括切割组件、固定组件、定位件以及固定架，切割组件安设于固定架，定位件与固定组件沿工件的移动方向依次安设于固定架；牵引结构包括牵引组件以及输送装置，输送装置用于将工件移动至牵引组件，牵引组件用于将工件牵引至定位件。本发明解决了人工牵引方式的工作效率低，现有的牵引机没有设置固定装置，在铝型材被牵引至切割机进行切割时容易出现打滑或抖动现象直接影响铝型材的品质的问题。CN115971949ACN115971949A权利要求书1/1页1.一种牵引机，其特征在于，包括：切割结构，所述切割结构包括切割组件、固定组件、定位件以及固定架，所述切割组件安设于所述固定架，所述定位件与所述固定组件沿工件的移动方向依次安设于所述固定架；牵引结构，所述牵引结构包括牵引组件以及输送装置，所述输送装置用于将工件移动至所述牵引组件，所述牵引组件用于将工件牵引至所述定位件。2.根据权利要求1所述的牵引机，其特征在于，所述输送装置包括机架、多个输送件以及至少一个限位结构；多个所述输送件沿所述机架的长度方向线性设置，所述输送件用于将工件移动至所述牵引组件；所述限位结构安设于所述机架。3.根据权利要求2所述的牵引机，其特征在于，所述限位结构包括限位件以及传动组件；所述限位件安设于所述传动组件，所述传动组件安设于所述机架。4.根据权利要求3所述的牵引机，其特征在于，所述传动组件包括传动轴、齿轮以及齿条；所述传动轴安设于所述机架，所述齿轮套设于所述传动轴且与所述传动轴固定连接，所述齿条与所述齿轮啮合，所述齿条与所述限位件连接。5.根据权利要求2所述的牵引机，其特征在于，所述牵引组件包括第一牵引件、第二牵引件、调节结构以及安装架；所述第一牵引件与第二牵引件均安设于所述调节结构，所述第一牵引件与所述第二牵引件间隔设置并形成供工件通过的空间；所述调节结构安设于所述安装架。6.根据权利要求5所述的牵引机，其特征在于，所述调节结构包括导向件、第一转动件以及第二转动件；所述第一转动件与所述第二转动件均与所述导向件转动连接，所述第一牵引件与所述第二牵引件均与所述导向件滑动连接；所述第一转动件与所述第一牵引件转动连接；所述第二转动件与所述第二牵引件转动连接，所述第二转动件与所述安装架转动连接；所述导向件安设于所述安装架。7.根据权利要求1所述的牵引机，其特征在于，所述固定组件包括第一固定件以及第二固定件；所述定位件、所述第一固定件以及所述第二固定件沿工件的移动方向依次安装在所述固定架；所述切割组件在竖直方向位于所述第二固定件的上方。8.根据权利要求7所述的牵引机，其特征在于，所述定位件包括连接部与夹持部；所述夹持部安设于所述连接部，所述夹持部设有与工件的外部轮廓匹配的通孔；所述连接部安设于所述固定架。9.根据权利要求7所述的牵引机，其特征在于，所述固定架设有滑轨，所述第一固定件与所述滑轨滑动连接，所述第二固定件与所述滑轨固定连接。10.根据权利要求7所述的牵引机，其特征在于，所述切割组件包括切割件以及驱动装置；所述切割件与所述固定架铰接，所述切割件在竖直方向上位于所述第二固定件的上方；所述驱动装置安设于所述固定架，所述驱动装置控制所述切割件的升降运动。2CN115971949A说明书1/5页一种牵引机技术领域[0001]本发明涉及铝材加工技术领域，具体而言，涉及一种牵引机。背景技术[0002]铝棒经铝挤压机挤压后，制成的铝型材从挤压机的出料口出料，在出料时，传统的操作方式为人工牵引，到达规定长度后，由切割机锯断。这种人工牵引方式，其工作效率低，而且难以适应多孔模挤压生产方式。此外人工牵引，容易造成工伤。目前，虽然也出现了一些铝型材牵引机，用来代替人工牵引，但是现有的铝型材牵引机没有设置固定装置，在进行切割时容易出现铝型材晃动的情况。[0003]现有公开号为CN217616904U的中国实用新型专利公开了一种铝材牵引装置，包括：牵引机构，具有机架、环形轨道、若干
