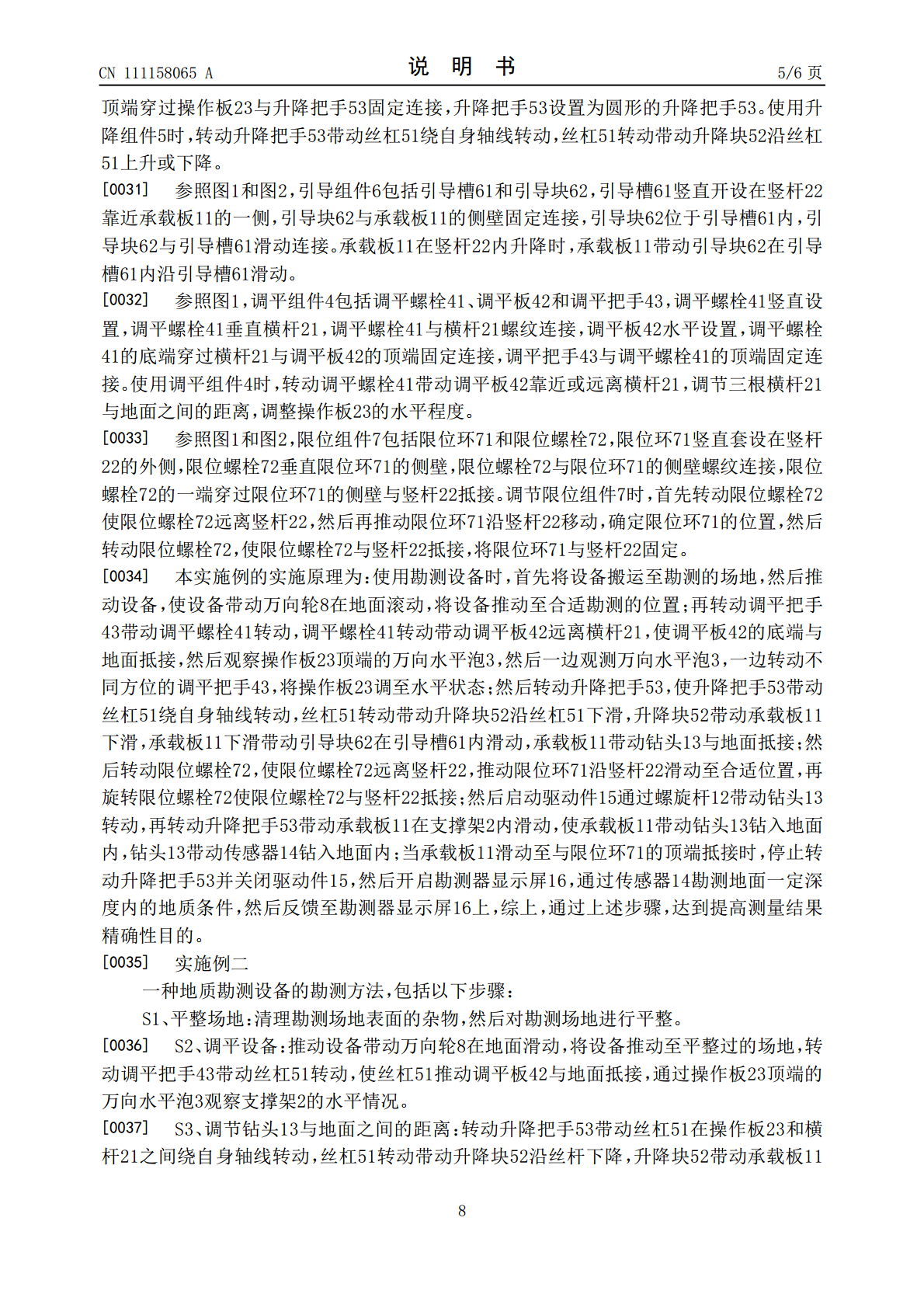

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111158065A(43)申请公布日2020.05.15(21)申请号202010007038.7(22)申请日2020.01.03(71)申请人商丘市水利建筑勘测设计院地址476000河南省商丘市胜利东路(72)发明人王右江牛训河徐健李家瑞施庆涛袁春涛赵芮翟光军王献伟葛福建牛馨伟马群陈鹏焦卫超王红丽(51)Int.Cl.G01V9/00(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种地质勘测设备及其勘测方法(57)摘要本发明涉及水利勘测的技术领域，尤其是涉及一种地质勘测设备及其勘测方法，其包括螺旋杆、钻头和传感器，螺旋杆竖直设置，钻头与螺旋杆的底端固定连接，传感器嵌设在钻头的外侧，所述螺旋杆的顶端设置有承载板，承载板远离螺旋杆的一侧固定连接有驱动件，驱动件的驱动轴穿过承载板与螺旋杆固定连接，承载板的外侧竖直设置有支撑架，支撑架与螺旋杆平行，支撑架与承载板之间设置有升降组件，支撑架与承载板之间设置有引导组件，支撑架的底端设置有调平组件，支撑架的顶端固定连接有操作板，操作板与支撑架垂直，操作板的顶端嵌设有勘测器显示屏，操作板的顶端固定连接有万向水平气泡。本发明具有提高测量结果精确性的效果。CN111158065ACN111158065A权利要求书1/2页1.一种地质勘测设备，包括螺旋杆(12)、钻头(13)和传感器(14)，螺旋杆(12)竖直设置，钻头(13)与螺旋杆(12)的底端固定连接，传感器(14)嵌设在钻头(13)的外侧，其特征在于：所述螺旋杆(12)的顶端设置有承载板(11)，承载板(11)远离螺旋杆(12)的一侧固定连接有驱动件(15)，驱动件(15)的驱动轴穿过承载板(11)与螺旋杆(12)固定连接，承载板(11)的外侧竖直设置有支撑架(2)，支撑架(2)与螺旋杆(12)平行，支撑架(2)与承载板(11)之间设置有升降组件(5)，支撑架(2)与承载板(11)之间设置有引导组件(6)，支撑架(2)的底端设置有调平组件(4)，支撑架(2)的顶端固定连接有操作板(23)，操作板(23)与支撑架(2)垂直，操作板(23)的顶端嵌设有勘测器显示屏(16)，操作板(23)的顶端固定连接有万向水平气泡。2.根据权利要求1所述的一种地质勘测设备，其特征在于：所述支撑架(2)包括横杆(21)和竖杆(22)，横杆(21)和竖杆(22)均设置有若干个，若干个横杆(21)均水平设置，若干个横杆(21)首尾依次固定连接，若干个竖杆(22)均垂直横杆(21)，每个竖杆(22)均与横杆(21)固定连接，每个竖杆(22)远离横杆(21)的一端均与操作板(23)固定连接，每个横杆(21)与地面之间均设置调平组件(4)，每个竖杆(22)与承载板(11)之间均设置引导组件(6)，升降组件(5)设置在横杆(21)与操作板(23)之间。3.根据权利要求2所述的一种地质勘测设备，其特征在于：所述调平组件(4)包括调平螺栓(41)、调平板(42)和调平把手(43)，调平螺栓(41)竖直设置，调平螺栓(41)与横杆(21)螺纹连接，调平螺栓(41)的底端穿过横杆(21)与调平板(42)固定连接，调平把手(43)与调平螺栓(41)的顶端固定连接。4.根据权利要求2所述的一种地质勘测设备，其特征在于：所述升降组件(5)包括丝杠(51)、升降杆和升降把手(53)，丝杠(51)设置在横杆(21)与操作板(23)之间，丝杠(51)垂直横杆(21)，丝杠(51)的两端分别与横杆(21)和操作板(23)转动连接，升降块(52)与承载板(11)固定连接，升降块(52)与丝杠(51)螺纹连接，丝杠(51)穿过操作板(23)与升降把手(53)固定连接。5.根据权利要求2所述的一种地质勘测设备，其特征在于：所述引导组件(6)包括引导槽(61)和引导块(62)，引导槽(61)开设在竖杆(22)靠近承载板(11)的一侧，引导块(62)与承载板(11)固定连接，引导块(62)位于引导槽(61)内，引导块(62)与引导槽(61)滑动连接。6.根据权利要求2所述的一种地质勘测设备，其特征在于：每个所述的竖杆(22)上均设置有刻度(221)，每个竖杆(22)上均设置有限位组件(7)。7.根据权利要求6所述的一种地质勘测设备，其特征在于：所述限位组件(7)包括限位环(71)和限位螺栓(72)，限位环(71)套设在竖杆(22)上，限位螺栓(72)与限位环(71)的侧壁螺纹连接，限位螺栓(72)穿过限位环(71)的侧壁与竖杆(22)抵接。8.根据权利要求1所述的一种地质勘测设备，其特征在于：所述支撑架(2)的底端至少设置有两个万向轮(8)，每个万向轮(8)均与支撑架(2)固定连接。9.一种地质勘测设备
