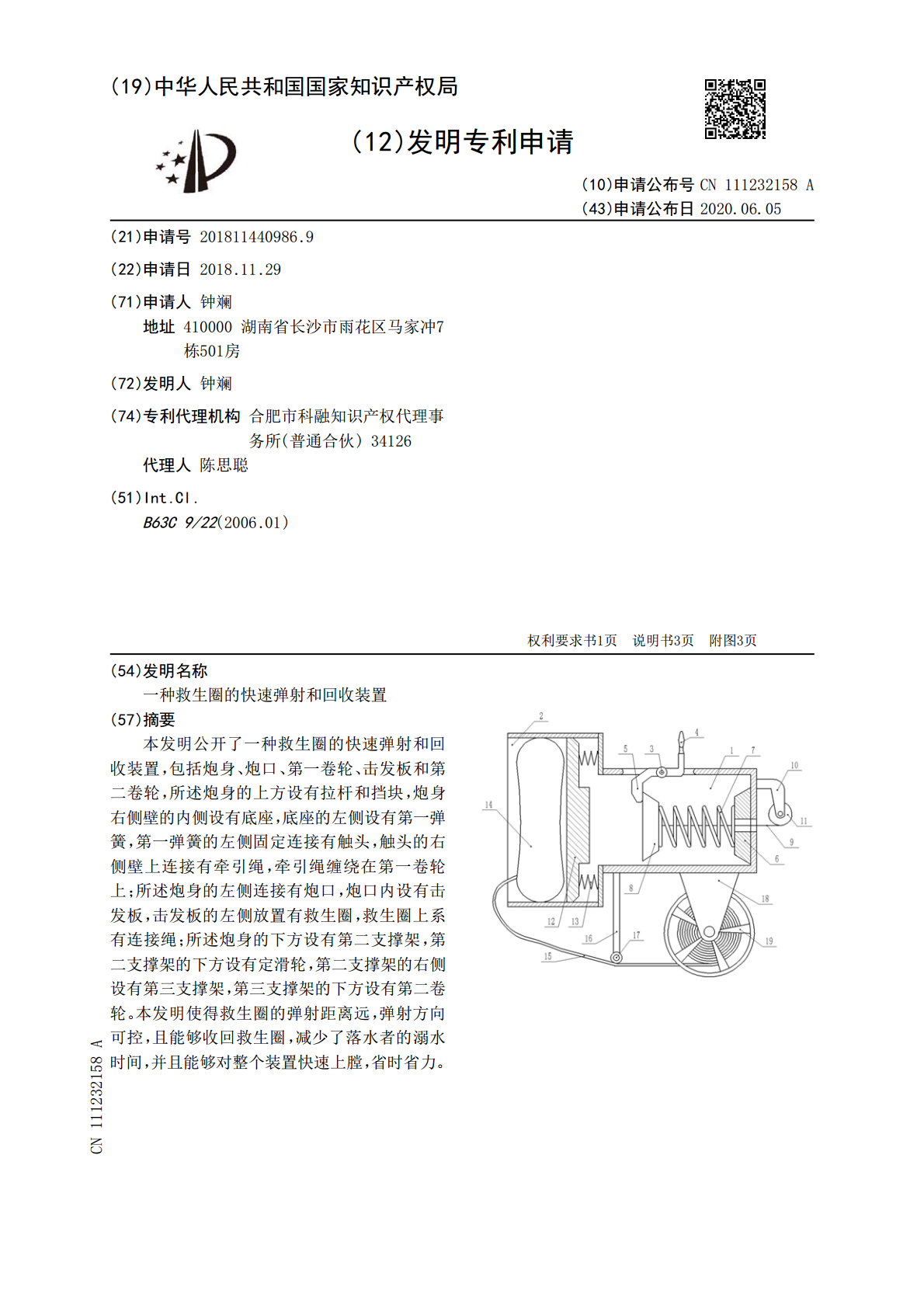

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111232158A(43)申请公布日2020.06.05(21)申请号201811440986.9(22)申请日2018.11.29(71)申请人钟斓地址410000湖南省长沙市雨花区马家冲7栋501房(72)发明人钟斓(74)专利代理机构合肥市科融知识产权代理事务所(普通合伙)34126代理人陈思聪(51)Int.Cl.B63C9/22(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种救生圈的快速弹射和回收装置(57)摘要本发明公开了一种救生圈的快速弹射和回收装置，包括炮身、炮口、第一卷轮、击发板和第二卷轮，所述炮身的上方设有拉杆和挡块，炮身右侧壁的内侧设有底座，底座的左侧设有第一弹簧，第一弹簧的左侧固定连接有触头，触头的右侧壁上连接有牵引绳，牵引绳缠绕在第一卷轮上；所述炮身的左侧连接有炮口，炮口内设有击发板，击发板的左侧放置有救生圈，救生圈上系有连接绳；所述炮身的下方设有第二支撑架，第二支撑架的下方设有定滑轮，第二支撑架的右侧设有第三支撑架，第三支撑架的下方设有第二卷轮。本发明使得救生圈的弹射距离远，弹射方向可控，且能够收回救生圈，减少了落水者的溺水时间，并且能够对整个装置快速上膛，省时省力。CN111232158ACN111232158A权利要求书1/1页1.一种救生圈的快速弹射和回收装置，包括炮身（1）、炮口（2）、触头（8）、第一卷轮（11）、击发板（12）、救生圈（14）、连接绳（15）和第二卷轮（19），其特征在于，所述炮身（1）的上方圆柱面处开设有通孔，通孔内设有销轴（3），销轴（3）上铰接有一根“Z”形杆，“Z”形杆位于销轴（3）右端的杆作为拉杆（4），“Z”形杆位于销轴（3）左端作为挡块（5）；所述炮身（1）右侧壁的内侧设有底座（6），底座（6）的左侧设有第一弹簧（7），第一弹簧（7）与底座（6）固定连接，第一弹簧（7）的左侧固定连接有触头（8）；所述触头（8）的右侧壁上连接有牵引绳（9），炮身（1）右侧壁的外侧设有第一支撑架（10），第一支撑架（10）下方设有第一卷轮（11），牵引绳（9）缠绕在第一卷轮（11）上；所述炮身（1）的左侧连接有炮口（2），炮口（2）的直径大于炮身（1）的直径，炮口（2）内设有击发板（12），击发板（12）的边缘一圈处均布设有多个第二弹簧（13），第二弹簧（13）的左端固定连接在击发板（12）的右侧表面上，第二弹簧（13）的右端固定连接在炮口（2）的右侧壁上，击发板（12）的左侧放置有救生圈（14），救生圈（14）上系有连接绳（15）；所述炮身（1）的下方设有第二支撑架（16），第二支撑架（16）的下方设有定滑轮（17），第二支撑架（16）的右侧设有第三支撑架（18），第三支撑架（18）的顶端固定连接在炮身（1）的下方，第三支撑架（18）的下方设有第二卷轮（19），连接绳（15）缠绕在第二卷轮（19）上。2.根据权利要求1所述的一种救生圈的快速弹射和回收装置，其特征在于，所述炮身（1）为金属制圆筒。3.根据权利要求1所述的一种救生圈的快速弹射和回收装置，其特征在于，所述底座（6）为圆台形厚板，且底座（6）中心位置设有通孔。4.根据权利要求1所述的一种救生圈的快速弹射和回收装置，其特征在于，所述触头（8）为圆台形厚板。5.根据权利要求1所述的一种救生圈的快速弹射和回收装置，其特征在于，所述第一卷轮（11）包括卷筒（111）、手柄（112）和支撑轴（113），所述卷筒（111）的边缘位置设有手柄（112），卷筒（111）的中心穿插设置有支撑轴（113）。2CN111232158A说明书1/3页一种救生圈的快速弹射和回收装置技术领域[0001]本发明涉及消防救生领域，具体是一种救生圈的快速弹射和回收装置。背景技术[0002]船只在海上、江面上或者湖泊上航行时，偶尔会发生船上的船员或游客落水的意外，因此大部分的船只上都配备有救生圈，但是未设置将救生圈抛给落水者的装置，大部分情况都是人力将救生圈扔给落水者，但是人的力量有限，扔出的距离可能不够远，而且无法将扔出去的救生圈收回的方式也是靠人力拉动，速度很慢，导致无法及时的救护到落水者，因此即使船只上设置了救生圈也可能无法保障落水者生命安全。发明内容[0003]本发明的目的在于一种救生圈的快速弹射和回收装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种救生圈的快速弹射和回收装置，包括炮身、炮口、触头、第一卷轮、击发板、救生圈、连接绳和第二卷轮，所述炮身的上方圆柱面处开设有通孔，通孔内设有销轴，销轴上铰接有一根“Z”形杆，“Z”形杆位于销轴右端的杆作为拉杆，“Z”形杆位于销轴左端作为挡块；所述炮身右侧壁
