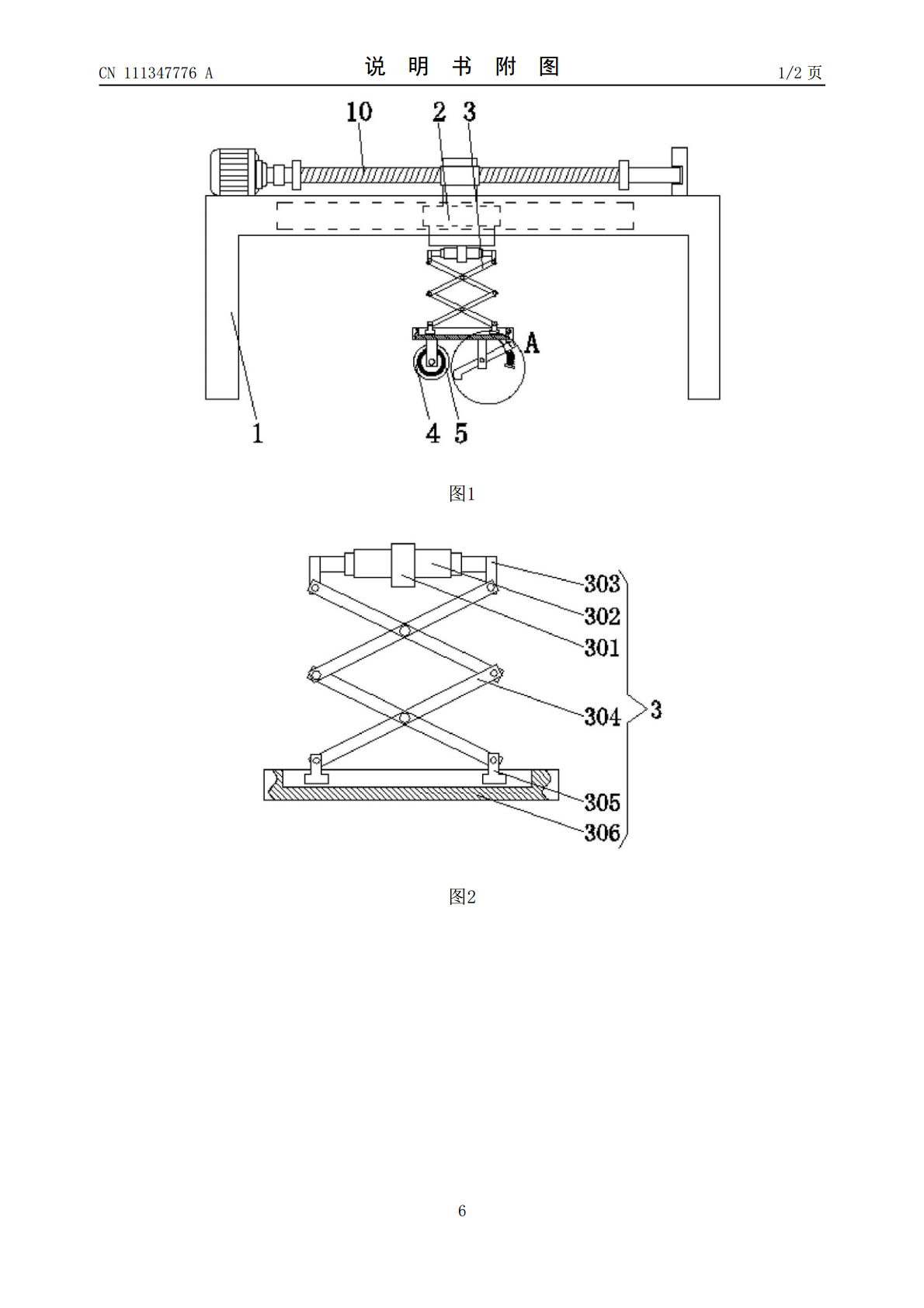

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111347776A(43)申请公布日2020.06.30(21)申请号201811571173.3(22)申请日2018.12.21(71)申请人连云港富鑫包装有限公司地址222000江苏省连云港市赣榆区赣马镇徐南庄青抗路381号(72)发明人邵世志(74)专利代理机构连云港润知专利代理事务所32255代理人赵术顺(51)Int.Cl.B41F23/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称包装滚压式高速覆膜装置(57)摘要本发明公开了一种包装滚压式高速覆膜装置，包括支撑架，支撑架顶部滑动连接有第一滑动块，第一滑动块的底部中央位置固定连接有自动伸缩装置，支撑架的顶部固定连接有移动装置，自动伸缩装置的底部一侧通过支撑条转动连接有滚筒，滚筒的内部设置有加热片，第一支撑板表面相对应的两侧之间转动连接有压板，自动伸缩装置的底部一侧固定连接有圆弧导向杆，圆弧导向杆的表面底边且位于圆弧导向杆的表面固定连接有压缩弹簧，本发明涉及覆膜技术领域。该一种包装滚压式高速覆膜装置，达到了覆膜效果好，自动移动伸缩的效果，结构简单，使用方便，加热、加压一次完成，避免表面出现气泡，提高了产品的质量，省时省力，提高了工作效率。CN111347776ACN111347776A权利要求书1/1页1.一种包装滚压式高速覆膜装置，包括支撑架（1），其特征在于：所述支撑架（1）顶部滑动连接有第一滑动块（2），所述第一滑动块（2）的两端均贯穿支撑架（1）内壁并延伸至其外部，所述第一滑动块（2）的底部中央位置固定连接有自动伸缩装置（3），所述自动伸缩装置（3）的底部一侧通过支撑条转动连接有滚筒（4），所述滚筒（4）的内部设置有加热片（5），所述自动伸缩装置（3）底部相对应的位置且远离滚筒（4）的一侧竖直固定连接有第一支撑板（6），所述第一支撑板（6）表面相对应的两侧之间转动连接有压板（7），所述自动伸缩装置（3）的底部一侧固定连接有圆弧导向杆（8），所述圆弧导向杆（8）的表面与压板（7）的内壁之间滑动连接，所述圆弧导向杆（8）的表面底边且位于圆弧导向杆（8）的表面固定连接有压缩弹簧（9），所述压缩弹簧（9）远离圆弧导向杆（8）的表面底边的一端与压板（7）的表面一侧固定连接，所述支撑架（1）的顶部固定连接有移动装置（10）。2.根据权利要求1所述的一种包装滚压式高速覆膜装置，其特征在于：所述支撑架（1）的顶部开设有与第一滑动块（2）相适配的滑动槽。3.根据权利要求1所述的一种包装滚压式高速覆膜装置，其特征在于：所述自动伸缩装置（3）包括第二支撑板（301），所述第二支撑板（301）的顶部与第一滑动块（2）的底部固定连接，所述第二支撑板（301）表面相对应的位置均固定连接有电动伸缩杆（302），所述电动伸缩杆（302）的工作端固定连接有支撑块（303），所述支撑块（303）的底部转动连接有菱形伸缩杆（304），所述菱形伸缩杆（304）的底端转动连接有第二滑动块（305），所述第二滑动块（305）的表面滑动连接第三支撑板（306）。4.根据权利要求3所述的一种包装滚压式高速覆膜装置，其特征在于：所述第三支撑板（306）的顶部开设有与第二滑动块（305）的表面相适配的滑动槽。5.根据权利要求1所述的一种包装滚压式高速覆膜装置，其特征在于：所述压板（7）的表面开设有与圆弧导向杆（8）相适配的圆弧滑动孔。6.根据权利要求1所述的一种包装滚压式高速覆膜装置，其特征在于：所述移动装置（10）包括伺服电机（101），所述伺服电机（101）的底部与支撑架（1）的顶部固定连接，所述伺服电机（101）的输出轴通过联轴器（102）固定连接有丝杠（103），所述丝杠（103）表面相对应的位置均固定连接有限位块（104），所述丝杠（103）远离伺服电机（101）的一端转动连接有挡块（105），所述挡块（105）的底部与支撑架（1）的顶部固定连接。2CN111347776A说明书1/3页包装滚压式高速覆膜装置技术领域[0001]本发明涉及覆膜技术领域，具体为一种包装滚压式高速覆膜装置。背景技术[0002]覆膜属于印后加工的一种主要工艺，是将涂布黏合剂后的塑料薄膜，与纸质印刷品经加热、加压后黏合在一起，形成纸塑合一的产品，它是目前常见的纸质印刷品印后加工工艺之一，经过覆膜的印刷品，由于表面多了一层薄而透明的塑料薄膜，表面更加平滑光亮，不但提高了印刷品的光泽度和牢度，延长了印刷品的使用寿命，同时塑料薄膜又起到防潮、防水、防污、耐磨、耐折、耐化学腐蚀等保护作用。目前，市场上现有的包装滚压式高速覆膜装置结构复杂，使用不方便，不能实现加热、加压一次性完成，而且覆膜效果差，表面容易出现气泡，严重影响美观，不能
