一种用于市政园林的树木防虫药剂喷洒设备.pdf

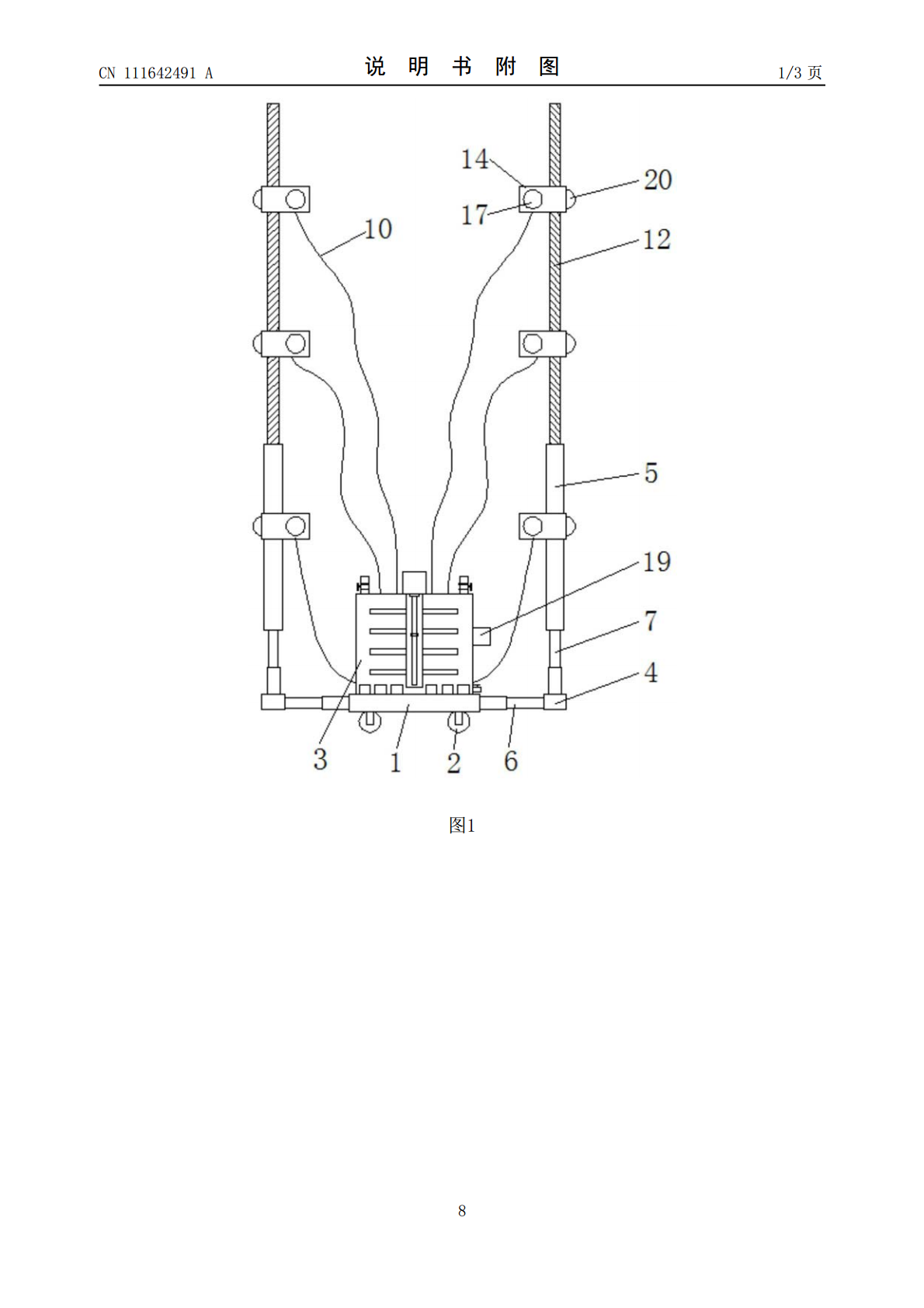

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111642491A(43)申请公布日2020.09.11(21)申请号202010597866.0B01F13/00(2006.01)(22)申请日2020.06.28B01F15/04(2006.01)(71)申请人黄淮学院地址463000河南省驻马店市驿城区开源大道76号(72)发明人杨勇赵红启国卫功祝凯范杰邵红琼从三喜刘冰许臧继英樊春华赵文珍张家豪熊运起(74)专利代理机构西安铭泽知识产权代理事务所(普通合伙)61223代理人张举(51)Int.Cl.A01M7/00(2006.01)B01F7/18(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种用于市政园林的树木防虫药剂喷洒设备(57)摘要本发明提供了一种用于市政园林的树木防虫药剂喷洒设备，属于园林喷施装置技术领域，包括设备本体、供药装置和喷洒装置；设备本体包括底座和动轮；供药装置包括设置储药箱和搅拌单元；喷洒装置：两个第一气缸均匀固定在底座一侧，连接座内侧与两个第一气缸的推杆端部固定连接，两个第二气缸均匀固定在连接座上，U型支撑架底部与两个第二气缸的推杆端部固定连接；喷洒模块包括第一驱动装置、第二驱动装置和至少2个喷头，第一驱动装置驱动喷头上下移动，第二驱动装置驱动喷头实现转向，储药箱内设置有多个高压泵，每个喷头通过伸缩软管与一个高压泵连通。该设备能够调节喷头高度和角度，适应不同高度的树木，省时省力，提高了喷洒效率。CN111642491ACN111642491A权利要求书1/2页1.一种用于市政园林的树木防虫药剂喷洒设备，其特征在于，包括设备本体、设置在所述设备本体上的供药装置和对称设置在所述供药装置两侧的喷洒装置；所述设备本体包括底座(1)和设置在所述底座(1)底部的电动轮(2)；所述供药装置包括设置在所述底座(1)上的储药箱(3)和设置在所述储药箱(3)内部的搅拌单元；所述喷洒装置包括连接座(4)、U型支撑架(5)、喷洒模块、两个第一气缸(6)和第二气缸(7)，两个所述第一气缸(6)均匀固定在所述底座(1)一侧，所述连接座(4)内侧与两个所述第一气缸(6)的推杆端部固定连接，两个所述第二气缸(7)均匀固定在所述连接座(4)上，所述U型支撑架(5)底部与两个所述第二气缸(7)的推杆端部固定连接；所述喷洒模块包括第一驱动装置、第二驱动装置和沿高度方向设置在所述U型支撑架(5)内的至少2个喷头(8)，所述第一驱动装置驱动所述喷头(8)上下移动，所述第二驱动装置驱动所述喷头(8)实现转向，所述储药箱(3)内设置有多个高压泵(9)，每个所述喷头(8)通过伸缩软管(10)与一个所述高压泵(9)连通。2.根据权利要求1所述的用于市政园林的树木防虫药剂喷洒设备，其特征在于，所述第一驱动装置包括丝杠电机(11)、丝杠(12)和光杆(13)，所述丝杠电机(11)固定设置在所述U型支撑架(5)底部，所述丝杠电机(11)的输出轴穿过所述U型支撑架(5)，并与所述丝杠(12)下端传动连接，所述光杆(13)下端固定在所述U型支撑架(5)上，所述丝杠(12)上设置有至少两个与所述丝杠(12)螺纹配合的第一滑块(14)，所述光杆(13)上设置有至少两个与所述光杆(13)滑动连接的第二滑块(15)，一个所述第一滑块(14)和一个所述第二滑块(15)之间设置有一个所述喷头(8)，所述喷头(8)一侧通过连杆(16)与所述第二滑块(15)转动连接，另一侧通过所述第二驱动装置与所述第一滑块(14)转动连接。3.根据权利要求2所述的用于市政园林的树木防虫药剂喷洒设备，其特征在于，所述第二驱动装置包括旋转电机(17)和转轴(18)，所述旋转电机(17)固定在所述第一滑块(14)外侧，所述转轴(18)一端穿过所述第一滑块(14)与所述旋转电机(17)的输出轴传动连接，另一与所述喷头(8)另一侧固定连接。4.根据权利要求3所述的用于市政园林的树木防虫药剂喷洒设备，其特征在于，还包括设置在所述储药箱(3)一侧的控制器(19)，所述第二滑块(15)外侧设置有红外传感器(20)，所述红外传感器(20)与所述控制器(19)的信号输入端连接，所述高压泵(9)、丝杠电机(11)和旋转电机(17)均与所述控制器(19)的信号输出端连接。5.根据权利要求4所述的用于市政园林的树木防虫药剂喷洒设备，其特征在于，所述第一气缸(6)和第二气缸(7)的驱动模块与所述控制器(19)的信号输出端连接。6.根据权利要求4所述的用于市政园林的树木防虫药剂喷洒设备，其特征在于，所述储药箱(3)顶部设置有进水通道(21)和进药通道(22)，所述进水通道(21)和进药通道(22)内分别设置有进水流量阀(23)和进药流量阀(24)，所述进水流量阀(
