一种医疗器械消毒烘干设备.pdf

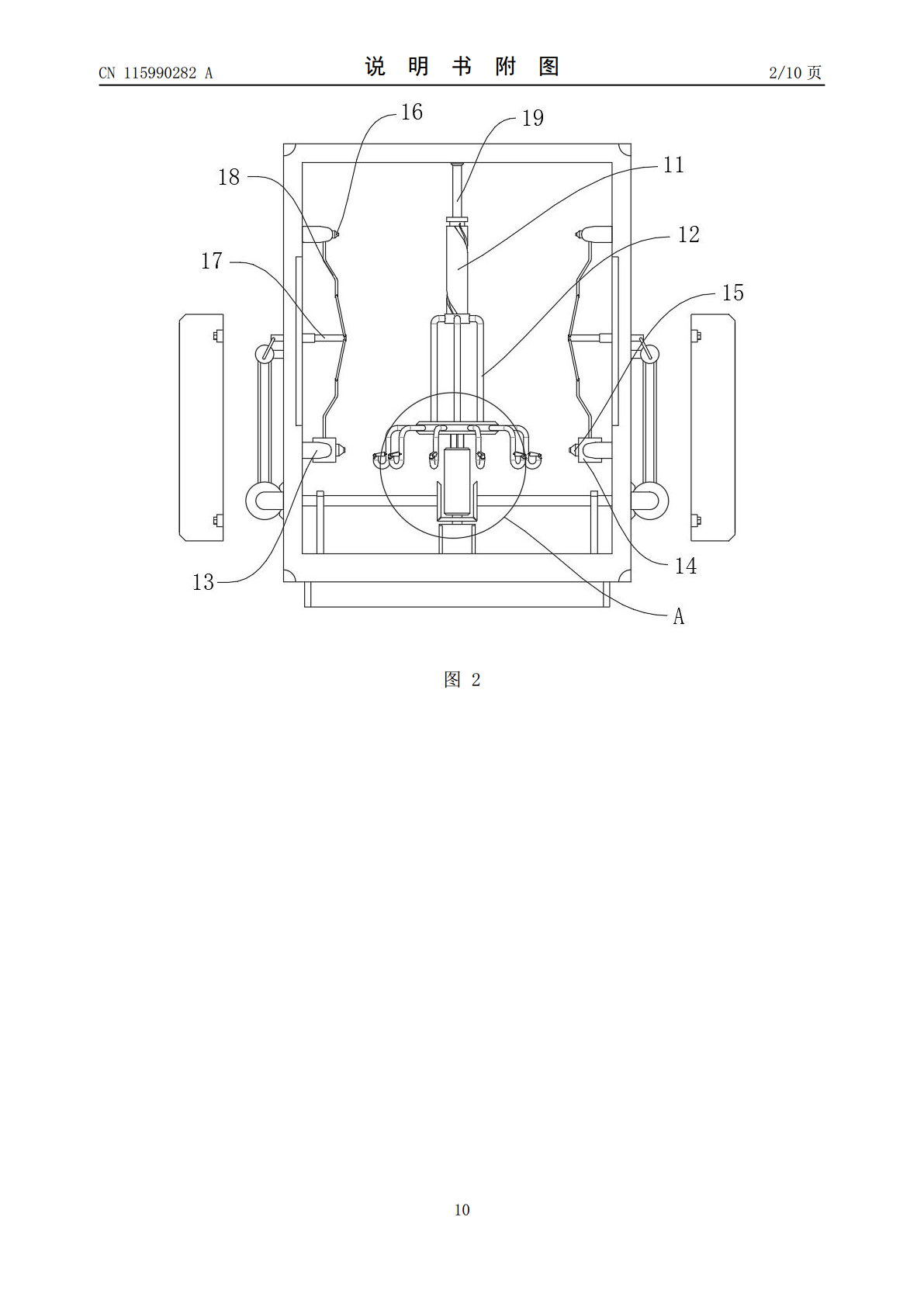

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115990282A(43)申请公布日2023.04.21(21)申请号202310287746.4(22)申请日2023.03.23(71)申请人江苏杏苑医疗科技有限公司地址215299江苏省苏州市吴江区江陵街道庞南路998号MAX科技园7栋01号楼2层(72)发明人王树基(74)专利代理机构济南凳凳知识产权代理有限公司37386专利代理师侯震东(51)Int.Cl.A61L2/18(2006.01)A61L2/26(2006.01)F26B21/00(2006.01)权利要求书2页说明书5页附图10页(54)发明名称一种医疗器械消毒烘干设备(57)摘要本发明涉及烘干技术领域，公开了一种医疗器械消毒烘干设备，包括处理箱和圆柱，所述处理箱内部一对称侧面四端均固定安装有U型架，每侧的两个所述U型架均设有医疗器械消毒烘干机构，所述圆柱竖直设置于处理箱内部，且圆柱表面顶端开设有第一环形滑槽，所述圆柱表面末端开设有第二环形滑槽，且圆柱表面开设有螺旋滑槽，所述螺旋滑槽两端分别与第一环形滑槽和第二环形滑槽连通，所述圆柱表面滑动套接有圆环，且圆环内壁固定安装有与螺旋滑槽、第一环形滑槽和第二环形滑槽相适配的滑柱。本发明可使圆盘和挂杆能够在不同的位置进行水平转动，从而可对医疗器械进行彻底的消毒和烘干，进而提高了该设备的使用效果。CN115990282ACN115990282A权利要求书1/2页1.一种医疗器械消毒烘干设备，其特征在于，包括：处理箱（1），所述处理箱（1）内部一对称侧面四端均固定安装有U型架（13），每侧的两个所述U型架（13）均设有医疗器械消毒烘干机构；圆柱（11），所述圆柱（11）竖直设置于处理箱（1）内部，且圆柱（11）表面顶端开设有第一环形滑槽（42），所述圆柱（11）表面末端开设有第二环形滑槽（43），且圆柱（11）表面开设有螺旋滑槽（35），所述螺旋滑槽（35）两端分别与第一环形滑槽（42）和第二环形滑槽（43）连通，所述圆柱（11）表面滑动套接有圆环（40），且圆环（40）内壁固定安装有与螺旋滑槽（35）、第一环形滑槽（42）和第二环形滑槽（43）相适配的滑柱（45），且滑柱（45）滑动于第二环形滑槽（43）内部，所述螺旋滑槽（35）和第一环形滑槽（42）连通处通过弹性铰链连接有第一挡板（41），且螺旋滑槽（35）和第二环形滑槽（43）连通处通过弹性铰链连接有第二挡板（44）。2.根据权利要求1所述的一种医疗器械消毒烘干设备，其特征在于，所述处理箱（1）内顶部竖直固定安装有固定柱（19），且固定柱（19）末端固定安装于圆柱（11）顶部中心处，所述处理箱（1）一侧为敞开式并铰接有箱门（2），所述处理箱（1）背面连通有排污管（20），所述排污管（20）上连通有电磁阀，且处理箱（1）一对称侧面均安装有防护箱（3）。3.根据权利要求1所述的一种医疗器械消毒烘干设备，其特征在于，所述处理箱（1）内部水平设置有圆盘（9），且圆盘（9）顶部固定安装有多个呈环形等间距分布的L型连接柱（12），多个所述L型连接柱（12）横边均固定安装于圆环（40）侧面，且圆盘（9）弧形面固定有多个呈环形等间距分布的挂杆（10），每个所述挂杆（10）上均通过弹性铰链连接有锁板（36）。4.根据权利要求1所述的一种医疗器械消毒烘干设备，其特征在于，所述处理箱（1）内底部安装有驱动电机（4），且驱动电机（4）的输出轴安装有转轴（37），所述转轴（37）顶部竖直固定安装有套筒（38），且套筒（38）内部通过花键连接有套杆（39），所述套杆（39）一端穿过套筒（38）并固定安装于圆盘（9）底部中心处，所述转轴（37）表面固定套接有第一锥齿轮（5），且两个第一锥齿轮（5）一对称侧面均啮合有第二锥齿轮（6）。5.根据权利要求4所述的一种医疗器械消毒烘干设备，其特征在于，所述医疗器械消毒烘干机构包括：空心块（14）、转盘（33）和衔接板（17），所述空心块（14）转动安装于其中一个U型架（13）两个短边之间，且另一个U型架（13）两个短边之间转动安装有空心管（24），所述空心块（14）一侧连通有喷头（15），且空心管（24）一侧连通有喷气头（16）。6.根据权利要求5所述的一种医疗器械消毒烘干设备，其特征在于，所述衔接板（17）滑动于处理箱（1）内部，且处理箱（1）内部一侧固定安装有限位框（26），所述限位框（26）滑动套接于衔接板（17）表面，所述衔接板（17）一端穿过处理箱（1）侧面，且衔接板（17）一对称侧面均转动安装有铰接杆（25），两个所述铰接杆（25）另外两端分别转动安装有折板（18），且两个折板（18）另外两端分别固定安装于空心管（24）和空心块（14）对立的侧面。7.根据权利要求6所述的
