一种便携式安全绳起吊器.pdf

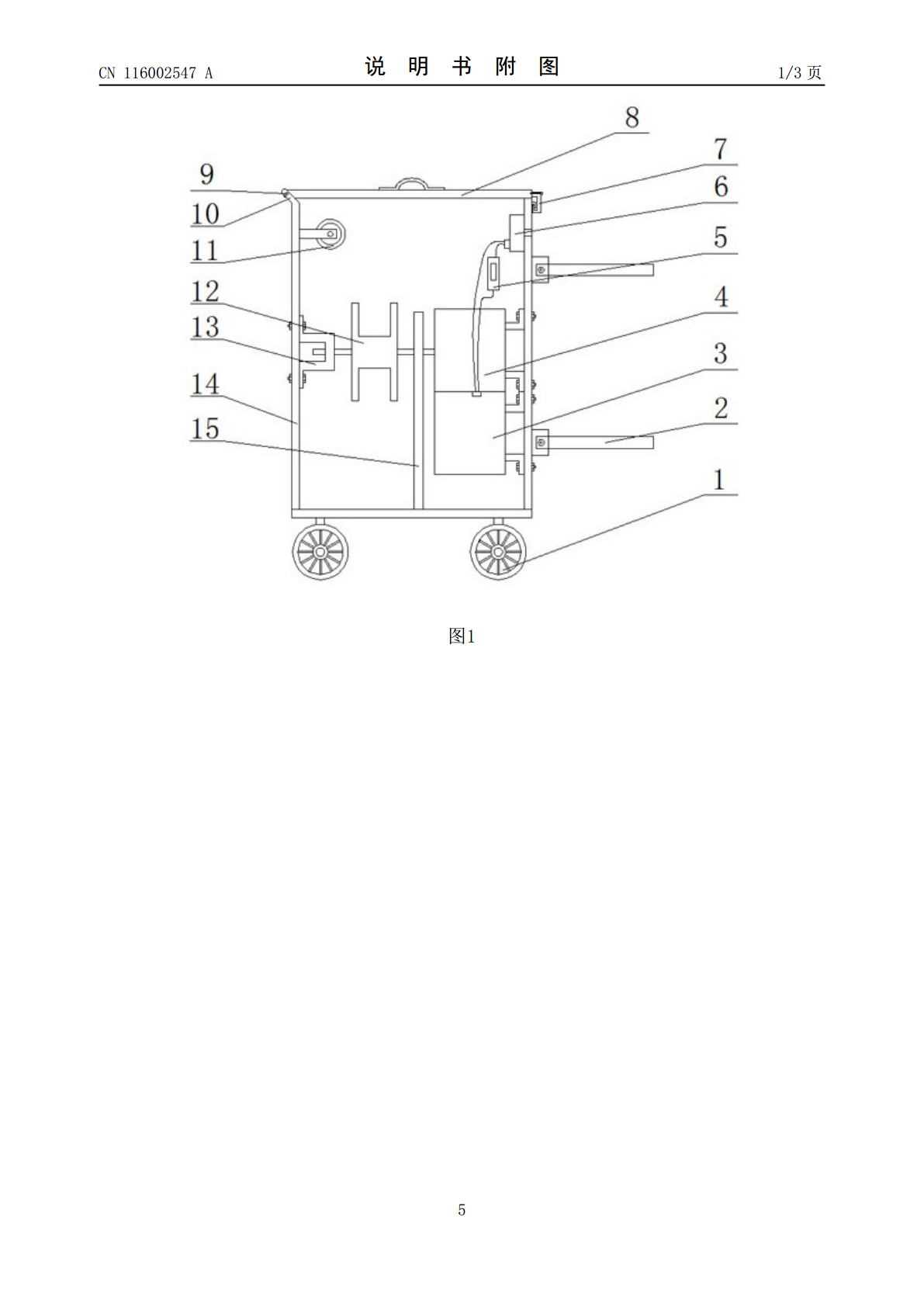

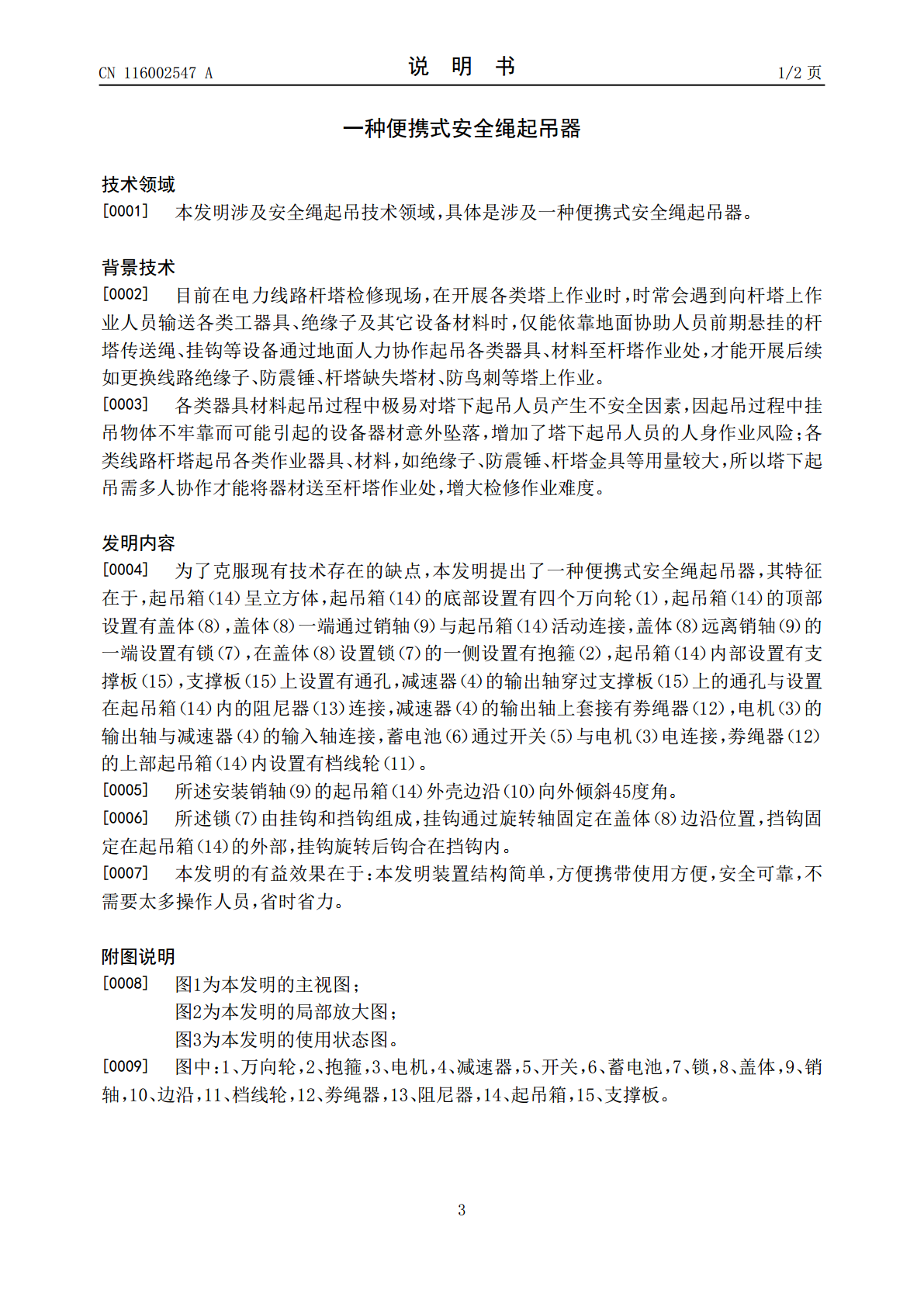

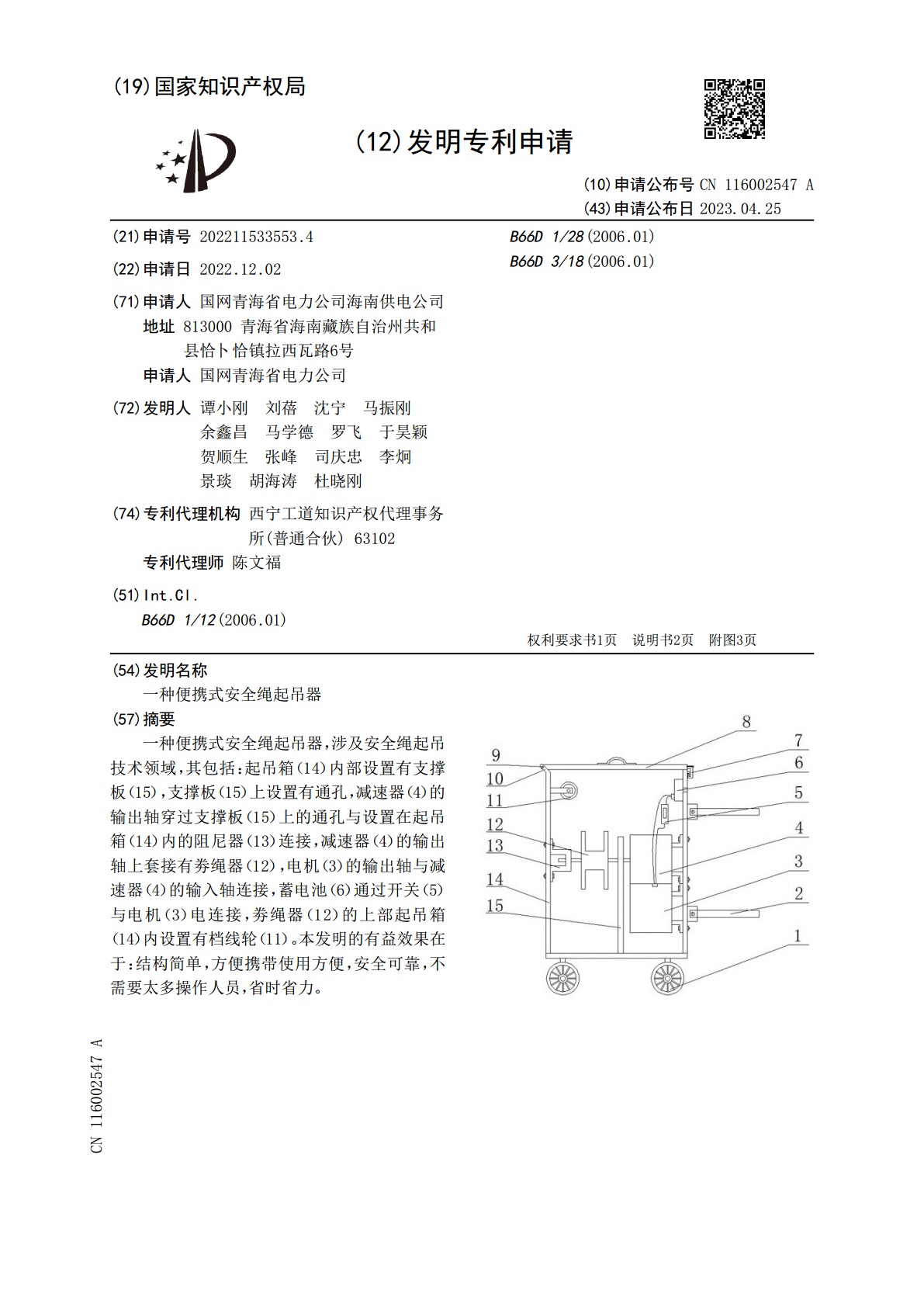

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116002547A(43)申请公布日2023.04.25(21)申请号202211533553.4B66D1/28(2006.01)(22)申请日2022.12.02B66D3/18(2006.01)(71)申请人国网青海省电力公司海南供电公司地址813000青海省海南藏族自治州共和县恰卜恰镇拉西瓦路6号申请人国网青海省电力公司(72)发明人谭小刚刘蓓沈宁马振刚余鑫昌马学德罗飞于昊颖贺顺生张峰司庆忠李炯景琰胡海涛杜晓刚(74)专利代理机构西宁工道知识产权代理事务所(普通合伙)63102专利代理师陈文福(51)Int.Cl.B66D1/12(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种便携式安全绳起吊器(57)摘要一种便携式安全绳起吊器，涉及安全绳起吊技术领域，其包括：起吊箱（14）内部设置有支撑板（15），支撑板（15）上设置有通孔，减速器（4）的输出轴穿过支撑板（15）上的通孔与设置在起吊箱（14）内的阻尼器（13）连接，减速器（4）的输出轴上套接有劵绳器（12），电机（3）的输出轴与减速器（4）的输入轴连接，蓄电池（6）通过开关（5）与电机（3）电连接，劵绳器（12）的上部起吊箱（14）内设置有档线轮（11）。本发明的有益效果在于：结构简单，方便携带使用方便，安全可靠，不需要太多操作人员，省时省力。CN116002547ACN116002547A权利要求书1/1页1.一种便携式安全绳起吊器，其特征在于，起吊箱（14）呈立方体，起吊箱（14）的底部设置有四个万向轮（1），起吊箱（14）的顶部设置有盖体（8），盖体（8）一端通过销轴（9）与起吊箱（14）活动连接，盖体（8）远离销轴（9）的一端设置有锁（7），在盖体（8）设置锁（7）的一侧设置有抱箍（2），起吊箱（14）内部设置有支撑板（15），支撑板（15）上设置有通孔，减速器（4）的输出轴穿过支撑板（15）上的通孔与设置在起吊箱（14）内的阻尼器（13）连接，减速器（4）的输出轴上套接有劵绳器（12），电机（3）的输出轴与减速器（4）的输入轴连接，蓄电池（6）通过开关（5）与电机（3）电连接，劵绳器（12）的上部起吊箱（14）内设置有档线轮（11）。2.根据权利要求1所述的一种便携式安全绳起吊器，其特征在于，所述安装销轴（9）的起吊箱（14）外壳边沿向外倾斜45度角。3.根据权利要求1所述的一种便携式安全绳起吊器，其特征在于，所述锁（7）由挂钩和挡钩组成，挂钩通过旋转轴固定在盖体（8）边沿位置，挡钩固定在起吊箱（14）的外部，挂钩旋转后钩合在挡钩内。2CN116002547A说明书1/2页一种便携式安全绳起吊器技术领域[0001]本发明涉及安全绳起吊技术领域，具体是涉及一种便携式安全绳起吊器。背景技术[0002]目前在电力线路杆塔检修现场，在开展各类塔上作业时，时常会遇到向杆塔上作业人员输送各类工器具、绝缘子及其它设备材料时，仅能依靠地面协助人员前期悬挂的杆塔传送绳、挂钩等设备通过地面人力协作起吊各类器具、材料至杆塔作业处，才能开展后续如更换线路绝缘子、防震锤、杆塔缺失塔材、防鸟刺等塔上作业。[0003]各类器具材料起吊过程中极易对塔下起吊人员产生不安全因素，因起吊过程中挂吊物体不牢靠而可能引起的设备器材意外坠落，增加了塔下起吊人员的人身作业风险；各类线路杆塔起吊各类作业器具、材料，如绝缘子、防震锤、杆塔金具等用量较大，所以塔下起吊需多人协作才能将器材送至杆塔作业处，增大检修作业难度。发明内容[0004]为了克服现有技术存在的缺点，本发明提出了一种便携式安全绳起吊器，其特征在于，起吊箱（14）呈立方体，起吊箱（14）的底部设置有四个万向轮（1），起吊箱（14）的顶部设置有盖体（8），盖体（8）一端通过销轴（9）与起吊箱（14）活动连接，盖体（8）远离销轴（9）的一端设置有锁（7），在盖体（8）设置锁（7）的一侧设置有抱箍（2），起吊箱（14）内部设置有支撑板（15），支撑板（15）上设置有通孔，减速器（4）的输出轴穿过支撑板（15）上的通孔与设置在起吊箱（14）内的阻尼器（13）连接，减速器（4）的输出轴上套接有劵绳器（12），电机（3）的输出轴与减速器（4）的输入轴连接，蓄电池（6）通过开关（5）与电机（3）电连接，劵绳器（12）的上部起吊箱（14）内设置有档线轮（11）。[0005]所述安装销轴（9）的起吊箱（14）外壳边沿（10）向外倾斜45度角。[0006]所述锁（7）由挂钩和挡钩组成，挂钩通过旋转轴固定在盖体（8）边沿位置，挡钩固定在起吊箱（14）的外部，挂钩旋转后钩合在挡钩内。[0007]本发明的有益效果在于：本发明装置结构简单，方便携带使用方便，安全可靠，不需要太多操作人
