一种蔬菜种植用土壤翻动装置.pdf

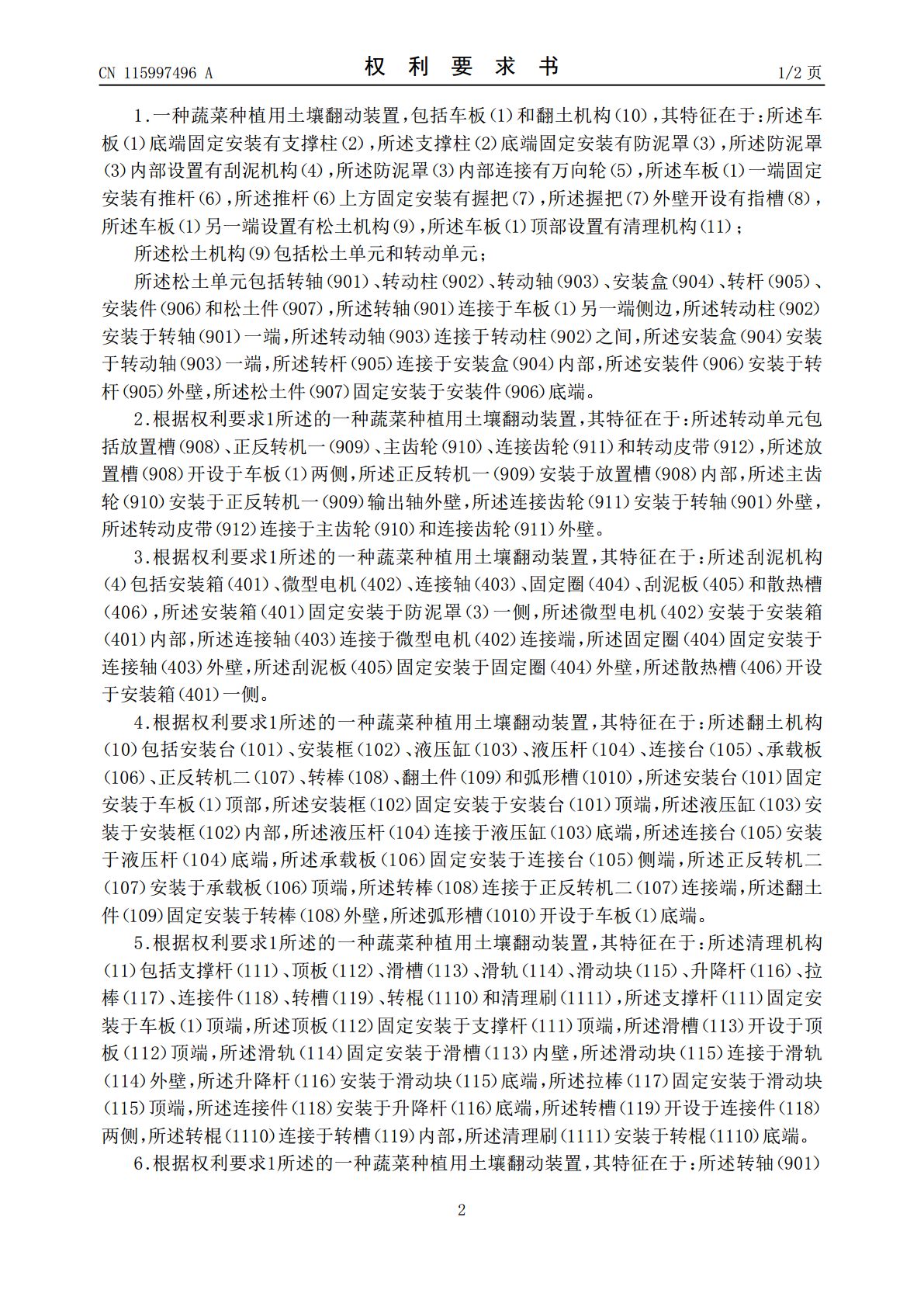

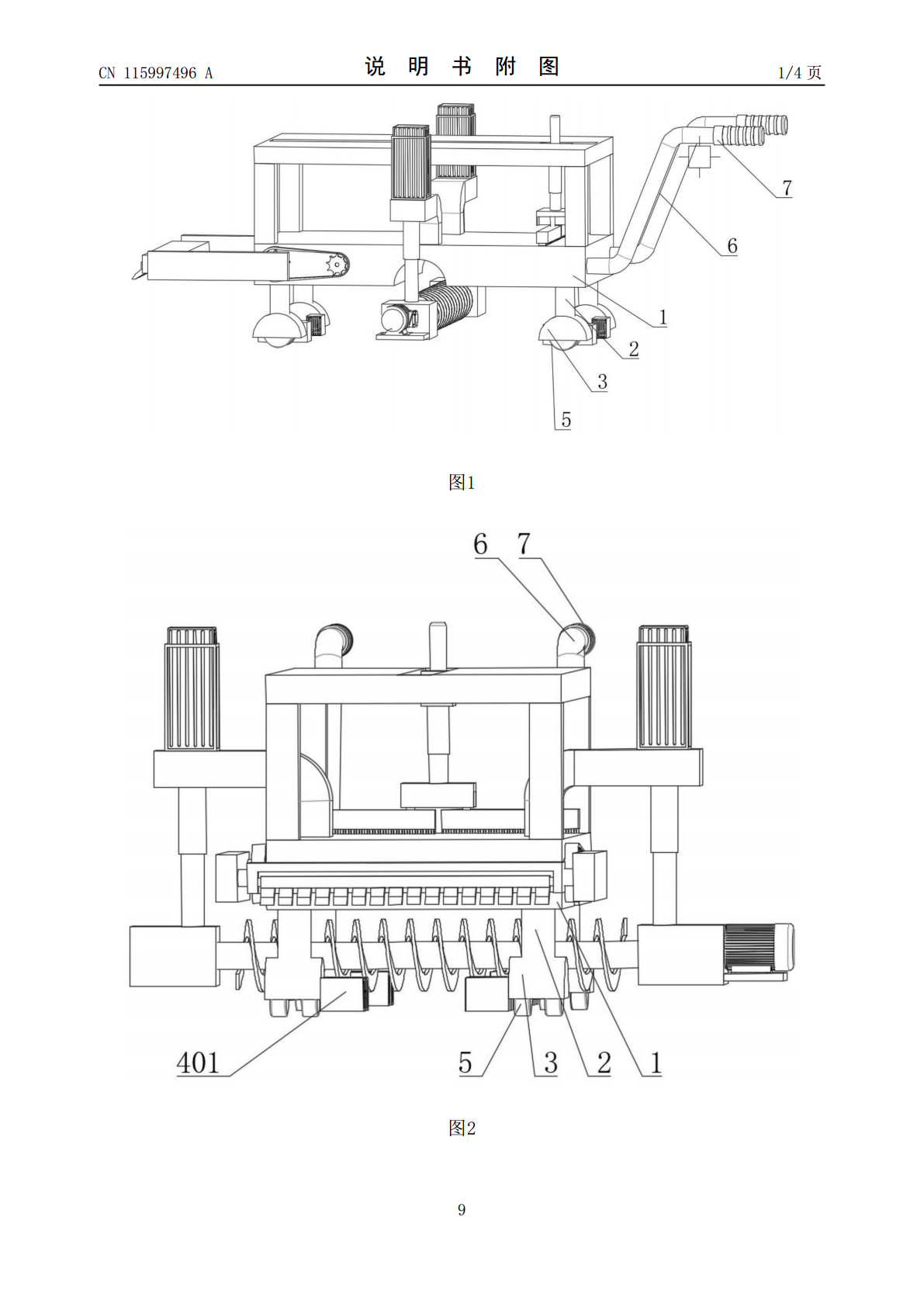

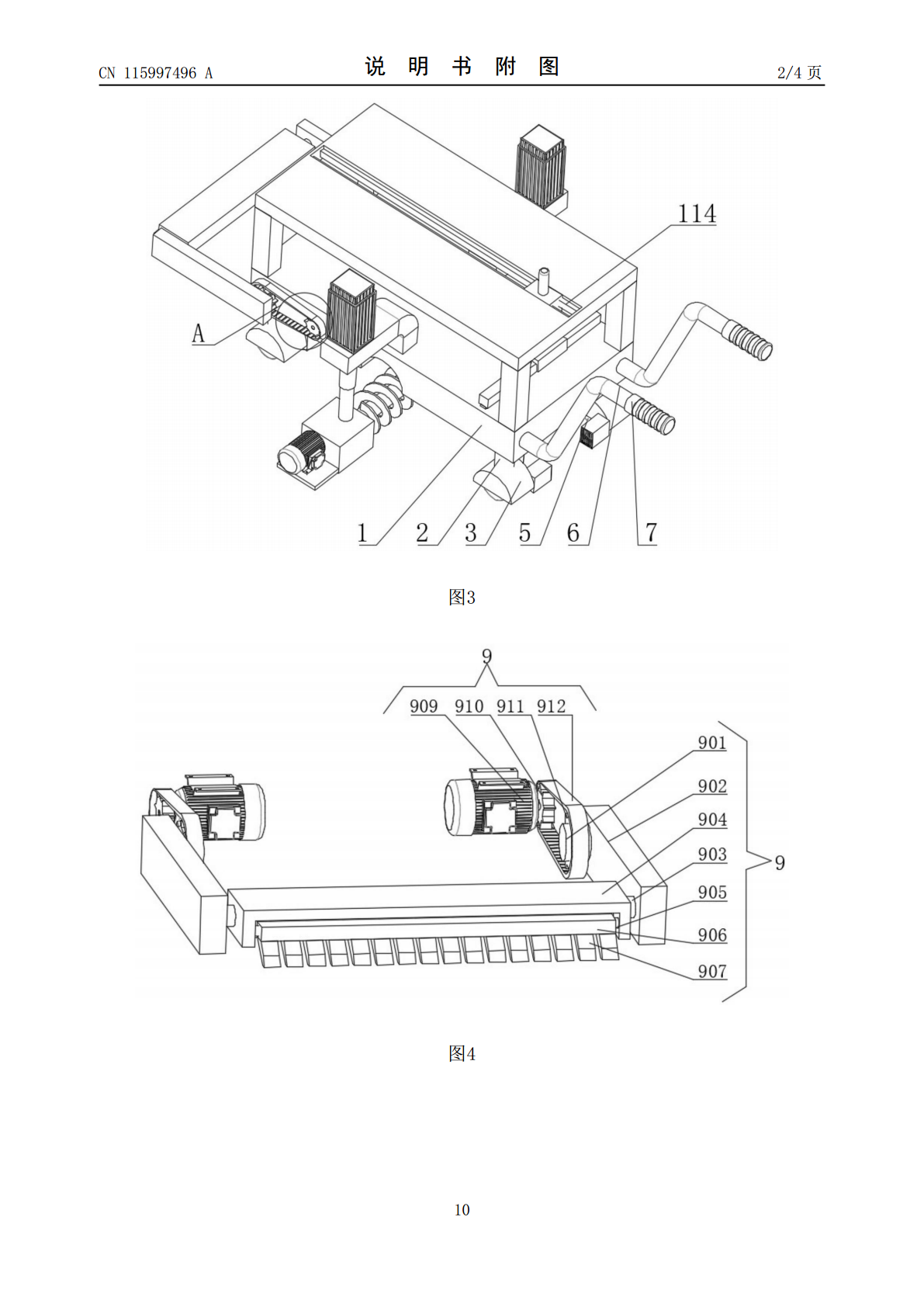

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115997496A(43)申请公布日2023.04.25(21)申请号202211555001.3(22)申请日2022.12.06(71)申请人安徽汇盛农业科技有限公司地址243161安徽省马鞍山市当涂县黄池镇劳动村(72)发明人武骏蒋双静(74)专利代理机构南京利丰知识产权代理事务所(特殊普通合伙)32256专利代理师任立(51)Int.Cl.A01B49/02(2006.01)A01B71/08(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种蔬菜种植用土壤翻动装置(57)摘要本发明涉及蔬菜种植技术领域，尤其涉及了一种蔬菜种植用土壤翻动装置，包括车板和翻土机构，所述车板另一端设置有松土机构，所述车板顶部设置有清理机构。该蔬菜种植用土壤翻动装置，通过设置松土机构，在对土壤进行翻动前，先对要翻动的土壤提前进行松土，在松土之后在进行翻土，进而使得延长翻土刀片的使用寿命，还可以提升对土壤的翻土效率通过设置刮泥机构，在该装置在土地表面移动时，刮泥机构可以有效地将泥土从万向轮的表面刮除，通过设置清理机构，将散落在车板顶部的泥土通过清理机构清除掉，使得整个装置的整洁性得到提升，并且设置翻土机构，配合松土机构，使得对土壤翻动的速率和效率得到提升，进而加快了蔬菜种植的效率。CN115997496ACN115997496A权利要求书1/2页1.一种蔬菜种植用土壤翻动装置，包括车板（1）和翻土机构（10），其特征在于：所述车板（1）底端固定安装有支撑柱（2），所述支撑柱（2）底端固定安装有防泥罩（3），所述防泥罩（3）内部设置有刮泥机构（4），所述防泥罩（3）内部连接有万向轮（5），所述车板（1）一端固定安装有推杆（6），所述推杆（6）上方固定安装有握把（7），所述握把（7）外壁开设有指槽（8），所述车板（1）另一端设置有松土机构（9），所述车板（1）顶部设置有清理机构（11）；所述松土机构（9）包括松土单元和转动单元；所述松土单元包括转轴（901）、转动柱（902）、转动轴（903）、安装盒（904）、转杆（905）、安装件（906）和松土件（907），所述转轴（901）连接于车板（1）另一端侧边，所述转动柱（902）安装于转轴（901）一端，所述转动轴（903）连接于转动柱（902）之间，所述安装盒（904）安装于转动轴（903）一端，所述转杆（905）连接于安装盒（904）内部，所述安装件（906）安装于转杆（905）外壁，所述松土件（907）固定安装于安装件（906）底端。2.根据权利要求1所述的一种蔬菜种植用土壤翻动装置，其特征在于：所述转动单元包括放置槽（908）、正反转机一（909）、主齿轮（910）、连接齿轮（911）和转动皮带（912），所述放置槽（908）开设于车板（1）两侧，所述正反转机一（909）安装于放置槽（908）内部，所述主齿轮（910）安装于正反转机一（909）输出轴外壁，所述连接齿轮（911）安装于转轴（901）外壁，所述转动皮带（912）连接于主齿轮（910）和连接齿轮（911）外壁。3.根据权利要求1所述的一种蔬菜种植用土壤翻动装置，其特征在于：所述刮泥机构（4）包括安装箱（401）、微型电机（402）、连接轴（403）、固定圈（404）、刮泥板（405）和散热槽（406），所述安装箱（401）固定安装于防泥罩（3）一侧，所述微型电机（402）安装于安装箱（401）内部，所述连接轴（403）连接于微型电机（402）连接端，所述固定圈（404）固定安装于连接轴（403）外壁，所述刮泥板（405）固定安装于固定圈（404）外壁，所述散热槽（406）开设于安装箱（401）一侧。4.根据权利要求1所述的一种蔬菜种植用土壤翻动装置，其特征在于：所述翻土机构（10）包括安装台（101）、安装框（102）、液压缸（103）、液压杆（104）、连接台（105）、承载板（106）、正反转机二（107）、转棒（108）、翻土件（109）和弧形槽（1010），所述安装台（101）固定安装于车板（1）顶部，所述安装框（102）固定安装于安装台（101）顶端，所述液压缸（103）安装于安装框（102）内部，所述液压杆（104）连接于液压缸（103）底端，所述连接台（105）安装于液压杆（104）底端，所述承载板（106）固定安装于连接台（105）侧端，所述正反转机二（107）安装于承载板（106）顶端，所述转棒（108）连接于正反转机二（107）连接端，所述翻土件（109）固定安装于转棒（108）外壁，所述弧形槽（1010）开设于车板（1）底端。5.根据权利要求1所述的一种蔬菜种植用土壤翻动装置，其特征在于：所述清理机构（11）包括支撑杆（111
