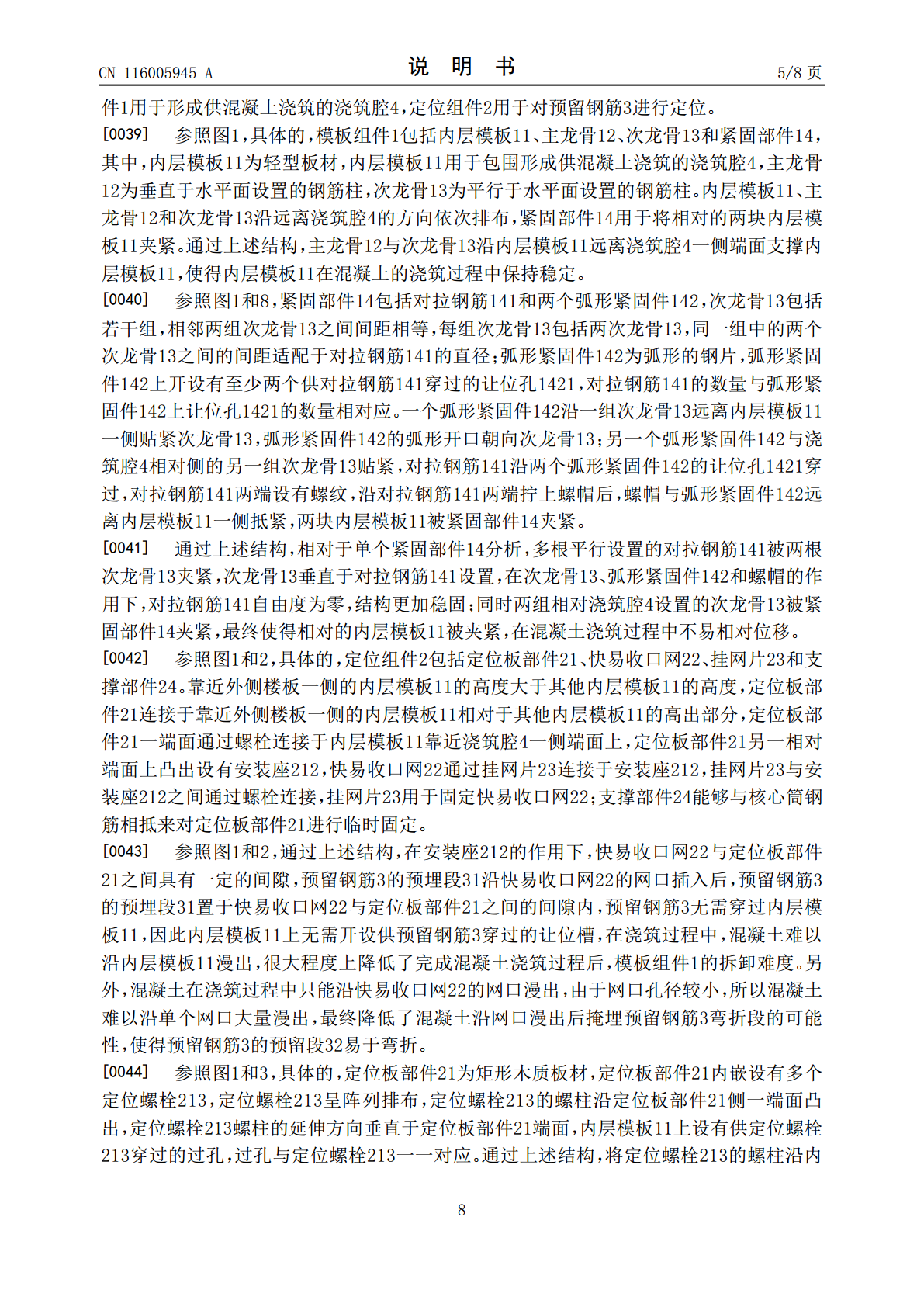

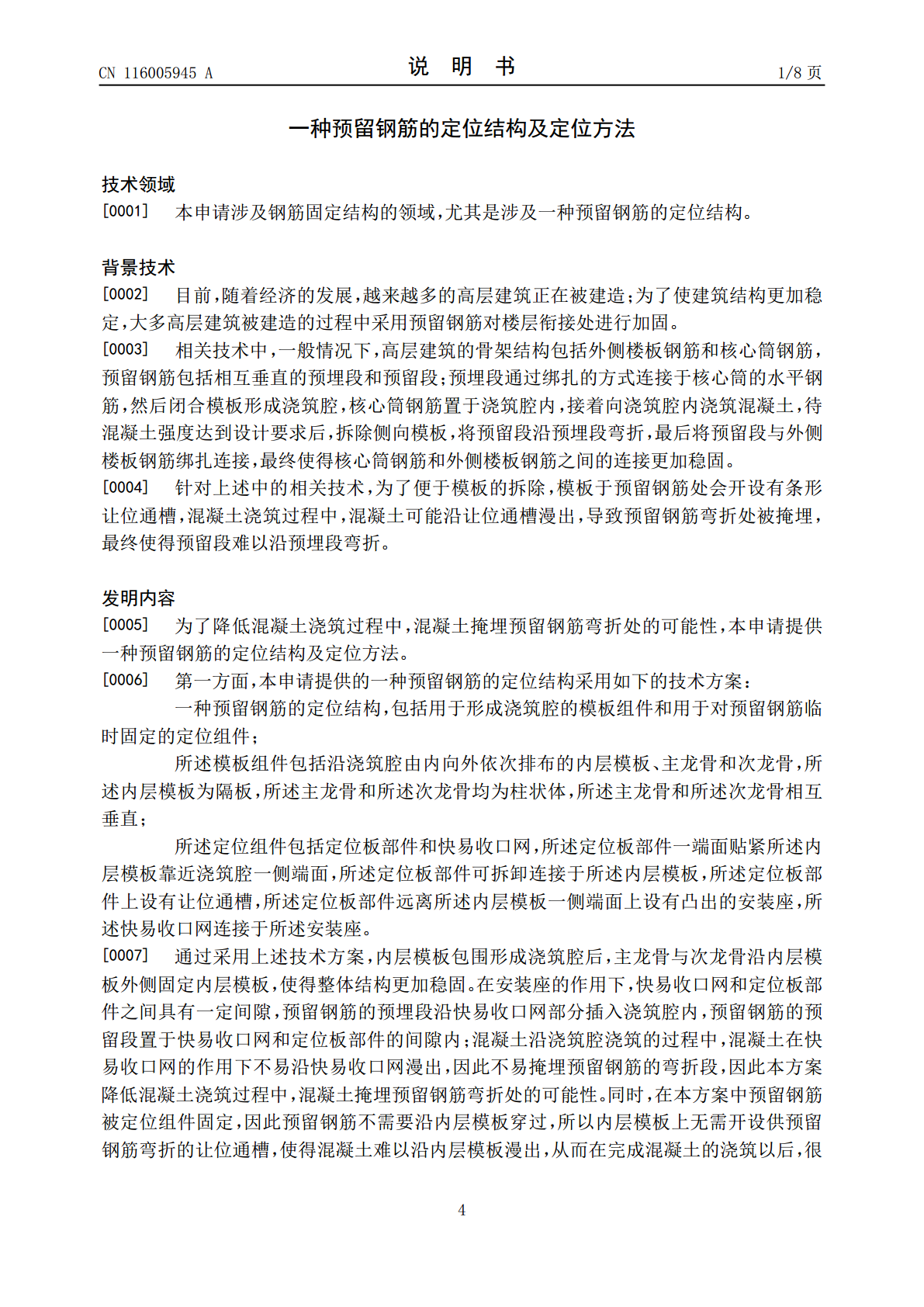

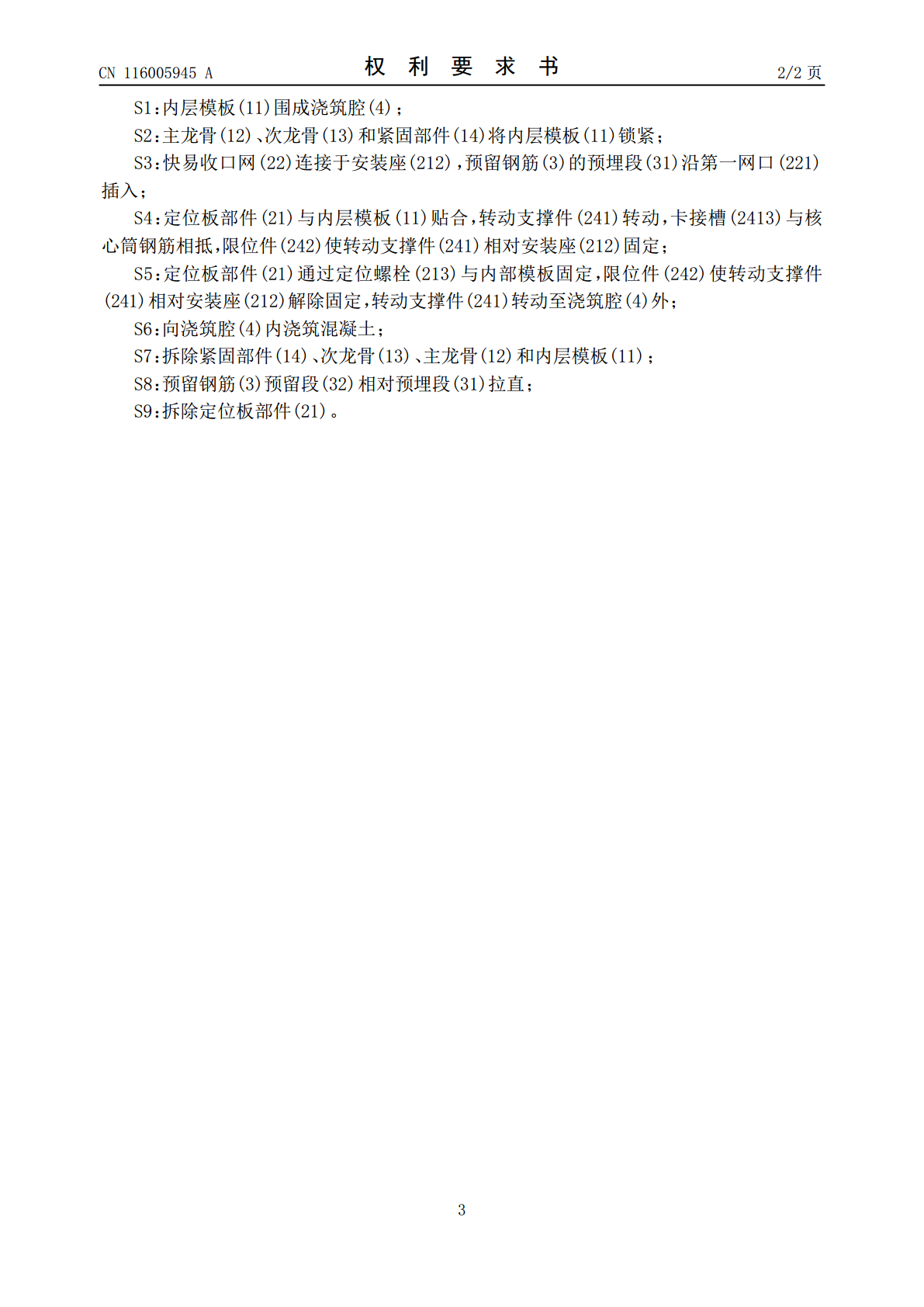

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116005945A(43)申请公布日2023.04.25(21)申请号202211595729.9E04G21/18(2006.01)(22)申请日2022.12.13(71)申请人中建二局安装工程有限公司地址102600北京市大兴区北京经济技术开发区科创十三街18号院9号楼(72)发明人王爱斌张军辉于飞程元作乔军辉房晓涛赵洪林谈军涛刘海清(74)专利代理机构北京维正专利代理有限公司11508专利代理师计恩慈(51)Int.Cl.E04G9/02(2006.01)E04G17/00(2006.01)E04B1/41(2006.01)权利要求书2页说明书8页附图8页(54)发明名称一种预留钢筋的定位结构及定位方法(57)摘要本申请涉及一种预留钢筋的定位结构，其包括用于形成浇筑腔的模板组件和用于对预留钢筋临时固定的定位组件；模板组件包括沿浇筑腔由内向外依次排布的内层模板、主龙骨和次龙骨，内层模板为隔板，主龙骨和次龙骨均为柱状体，主龙骨和次龙骨相互垂直；定位组件包括定位板部件和快易收口网，定位板部件一端面贴紧内层模板靠近浇筑腔一侧端面，定位板部件可拆卸连接于内层模板，定位板部件上设有让位通槽，定位板部件远离内层模板一侧端面上设有凸出的安装座，快易收口网连接于安装座。本申请具有降低混凝土浇筑过程中，混凝土掩埋预留钢筋弯折处的可能性的效果。CN116005945ACN116005945A权利要求书1/2页1.一种预留钢筋的定位结构，其特征在于：包括用于形成浇筑腔(4)的模板组件(1)和用于对预留钢筋(3)临时固定的定位组件(2)；所述模板组件(1)包括沿浇筑腔(4)由内向外依次排布的内层模板(11)、主龙骨(12)和次龙骨(13)，所述内层模板(11)为隔板，所述主龙骨(12)和所述次龙骨(13)均为柱状体，所述主龙骨(12)和所述次龙骨(13)相互垂直；所述定位组件(2)包括定位板部件(21)和快易收口网(22)，所述定位板部件(21)一端面贴紧所述内层模板(11)靠近浇筑腔(4)一侧端面，所述定位板部件(21)可拆卸连接于所述内层模板(11)，所述定位板部件(21)上设有让位通槽(211)，所述定位板部件(21)远离所述内层模板(11)一侧端面上设有凸出的安装座(212)，所述快易收口网(22)连接于所述安装座(212)。2.根据权利要求1所述的一种预留钢筋的定位结构，其特征在于：所述定位组件(2)还包括支撑部件(24)，所述支撑部件(24)连接于所述定位板部件(21)，所述支撑部件(24)用于与核心筒钢筋相抵来支撑所述定位板部件(21)。3.根据权利要求2所述的一种预留钢筋的定位结构，其特征在于：所述支撑部件(24)包括转动支撑件(241)和限位件(242)，所述转动支撑件(241)转动连接于所述安装座(212)，所述限位件(242)能够使所述转动支撑件(241)相对所述安装座(212)固定，所述转动支撑件(241)的转轴设于浇筑腔(4)外。4.根据权利要求3所述的一种预留钢筋的定位结构，其特征在于：所述安装座(212)靠近浇筑腔(4)一端面上开设有转动连接孔(2121)，所述转动支撑件(241)上设有适配于所述转动连接孔(2121)的转动连接柱(2411)，所述限位件(242)为螺栓，所述转动连接孔(2121)底壁上开设有适配于所述限位件(242)的螺栓孔，所述转动支撑件(241)上设有适配于所述限位件(242)外径的锁紧孔(2412)，所述锁紧孔(2412)与所述转动连接柱(2411)同轴设置。5.根据权利要求1所述的一种预留钢筋的定位结构，其特征在于：所述快易收口网(22)和所述安装座(212)通过挂网片(23)可拆卸连接，所述挂网片(23)的端面面积大于所述快易收口网(22)的网口面积，所述安装座(212)上设有螺栓孔，所述挂网片(23)上设有用于供螺栓穿过的穿孔(231)，所述安装座(212)上的螺栓孔与所述穿孔(231)一一对应。6.根据权利要求5所述的一种预留钢筋的定位结构，其特征在于：所述挂网片(23)上设有至少三个所述穿孔(231)，全部所述穿孔(231)的中点不共线。7.根据权利要求1所述的一种预留钢筋的定位结构，其特征在于：所述快易收口网(22)拟合后的面呈波浪形。8.根据权利要求1所述的一种预留钢筋的定位结构，其特征在于：所述快易收口网(22)上开设有第一网口(221)和第二网口(222)，所述第一网口(221)半径大于所述第二网口(222)半径。9.根据权利要求1所述的一种预留钢筋的定位结构，其特征在于：所述让位通槽(211)至少有两条，所述让位通槽(211)并列排布，所述安装座(212)包括若干组，每组所述安装座(212)中的全部所述安装
