一种水利工程用节能型灌溉装置.pdf

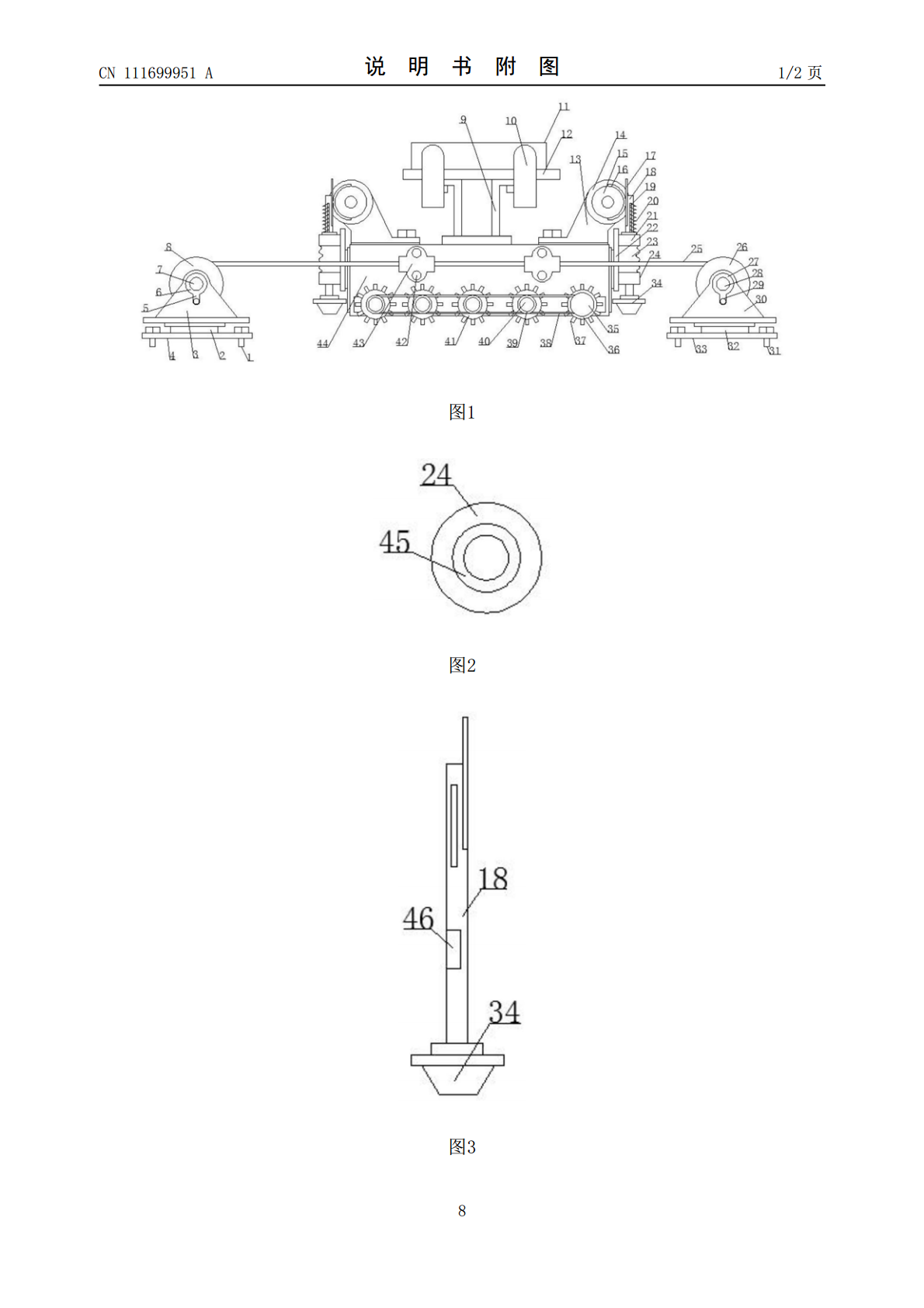

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111699951A(43)申请公布日2020.09.25(21)申请号202010527251.0(22)申请日2020.06.11(71)申请人包仁钦地址028000内蒙古自治区通辽市库伦旗库伦镇元宝山委员会1段326号(72)发明人包仁钦(51)Int.Cl.A01G25/16(2006.01)A01G25/09(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种水利工程用节能型灌溉装置(57)摘要本发明的目的是为了解决现有的灌溉不够节能的难题，公开了一种水利工程用节能型灌溉装置，包括第一紧固螺钉、第一顶杆、第一支撑架、第一底板、第一摇柄、第一套环、第一转轴、第一转盘、定位架、出液管、套管、支撑板、机架、第一电机、转盘、第一齿条、第二齿条、滑杆、导槽、螺旋弹簧、第一连接环、安装板、连接囊、第二连接环、拉绳、第二转盘、第二套环、第二转轴、第二摇柄、第二支撑架、第二紧固螺钉、第二顶杆、第二底板、锤块、第二电机、第一滚轮、齿、链条和第四转轴。本发明通过对浇水的管道进行移动，再通过对地面硬度的检测，就方便根据不同硬度的地形对装置停留时间进行控制，实现对浇水量的控制，从而进行合理灌溉，更加节能。CN111699951ACN111699951A权利要求书1/2页1.一种水利工程用节能型灌溉装置，包括第一支撑架(3)、第二支撑架(30)和安装箱(44)，其特征在于：所述第一支撑架(3)底面焊接有第一顶杆(2)，所述第一顶杆(2)下端焊接有第一底板(4)，所述第一底板(4)上对称装有第一紧固螺钉(1)，所述第一支撑架(3)顶端装有第一转盘(8)，所述第一转盘(8)与第一支撑架(3)之间安装有第一转轴(7)，所述第一转轴(7)表面前端套装有第一套环(6)，所述第一套环(6)侧面固定安装有第一摇柄(5)，所述第二支撑架(30)底面焊接有第二顶杆(32)，所述第二顶杆(32)下端焊接有第二底板(33)，所述第二底板(33)上对称装有第二紧固螺钉(31)，所述第二支撑架(30)顶端装有第二转盘(26)，所述第二转盘(26)与第二支撑架(30)之间安装有第二转轴(28)，所述第二转轴(28)表面前端套装有第二套环(27)，所述第二套环(27)侧面固定安装有第二摇柄(29)，所述第一转盘(8)与第二转盘(26)之间连接有拉绳(25)，所述安装箱(44)前面和后面均对称安装有卡块(43)，所述卡块(43)与安装箱(44)之间对称装有第三紧固螺钉(42)，所述安装箱(44)顶面中部固定安装有定位架(9)，所述定位架(9)顶端固定安装有支撑板(12)，所述支撑板(12)上表面固定安装有套管(11)，所述套管(11)侧面对称装有出液管(10)，所述安装箱(44)上表面两端对称焊接有机架(13)，所述机架(13)外端固定安装有第一电机(14)，所述第一电机(14)中部安装有转盘(15)，所述转盘(15)侧面焊接有第一齿条(16)，所述安装箱(44)左右两端面对称焊接有安装板(44)，所述安装板(44)外表面上下两侧分别固定安装有第一连接环(41)和第二连接环(24)，所述第一连接环(41)与第二连接环(24)之间连接有连接囊(23)，所述第一连接环(41)顶端固定安装有螺旋弹簧(20)，所述第一连接环(21)内部套有滑杆(18)，所述滑杆(18)上纵向开有与螺旋弹簧(20)对应的导槽(19)，所述滑杆(18)侧面上侧焊接有第二齿条(17)，所述滑杆(18)表面下侧固定安装有接触片(46)，所述第二连接环(24)内侧面固定安装有接触环(45)，所述滑杆(18)下端固定安装有锤块(34)，所述安装箱(44)前后面右侧均安装有第一滚轮(36)，所述第一滚轮(36)与安装箱(44)之间安装有第四转轴(48)，所述第四转轴(48)前端安装有第二电机(35)，所述第四转轴(48)表面套装有第二齿轮(47)，所述安装箱(44)前后面均匀安装有第二滚轮(41)，所述第二滚轮(41)与安装箱(44)之间安装有第三转轴(40)，所述第三转轴(40)表面套装有第一齿轮(39)，所述第一齿轮(39)与第二齿轮(47)之间连接有链条(38)，所述第一滚轮(36)和第二滚轮(41)表面均匀焊接有齿(37)。2.根据权利要求1所述的一种水利工程用节能型灌溉装置，其特征在于：所述第一摇柄(5)和第二摇柄(29)外端均装有螺钉，第一支撑架(3)和第二支撑架(30)上均开有与螺钉对应的螺孔。3.根据权利要求1所述的一种水利工程用节能型灌溉装置，其特征在于：所述套管(11)为一端封闭另一端敞开，套管(11)与出液管(10)相通，出液管(10)为可弯折的万向管。4.根据权利要求1所述的一种水利工程用节能
