一种光伏板生产用裁切装置及使用方法.pdf

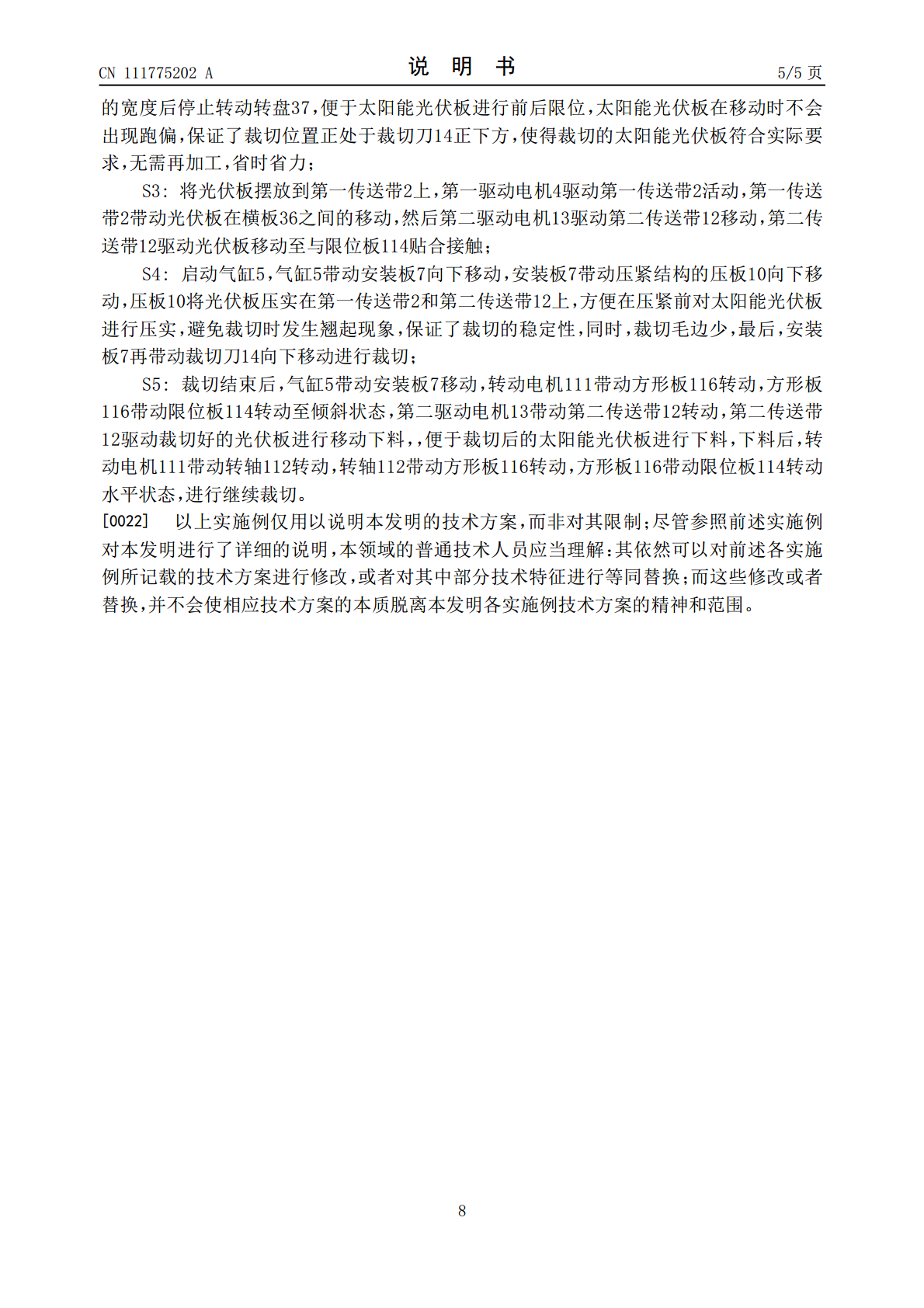

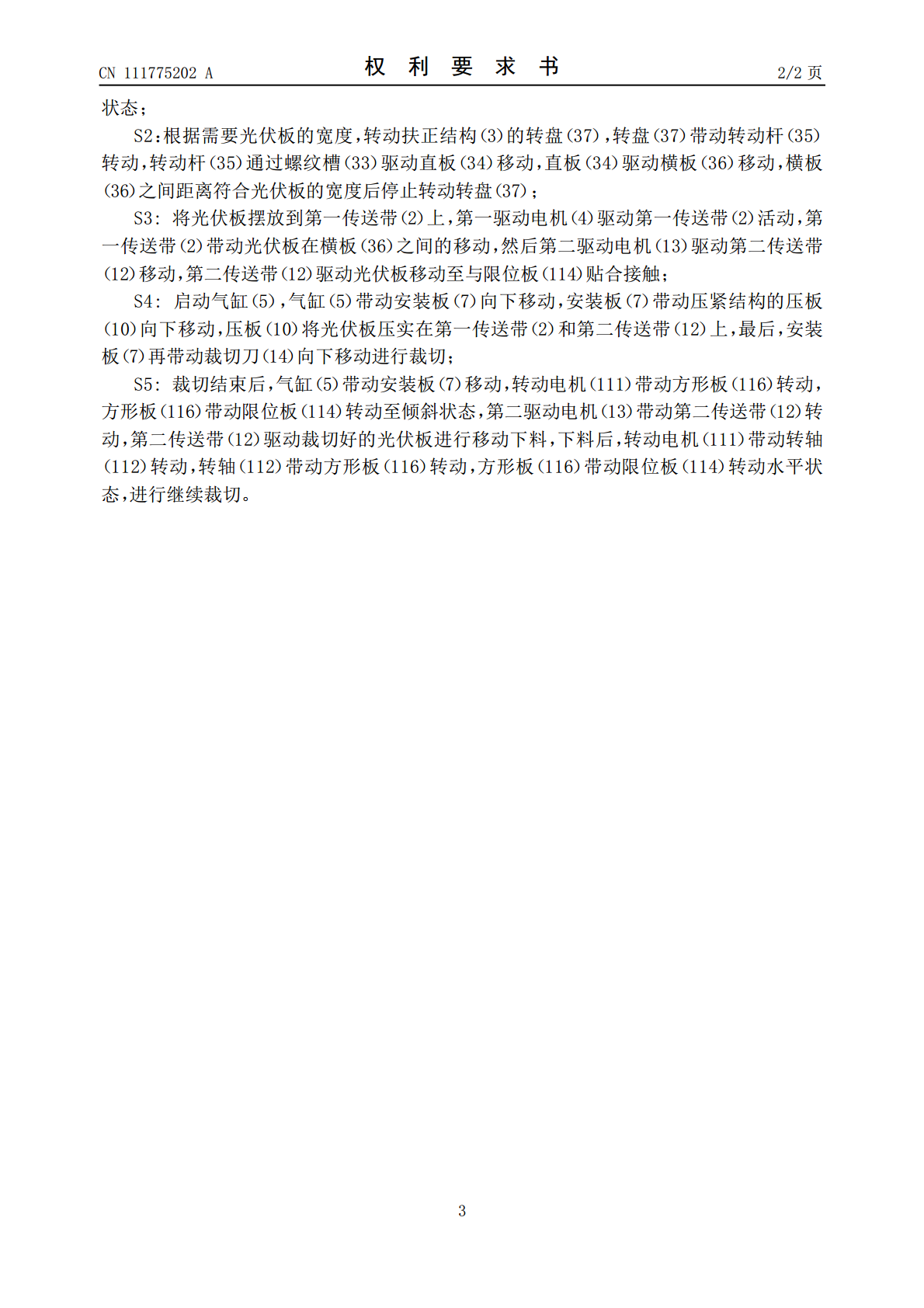

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111775202A(43)申请公布日2020.10.16(21)申请号202010756754.5(22)申请日2020.07.31(71)申请人江苏弘扬石英制品有限公司地址222000江苏省连云港市东海县经济开发区东区淮河路9号(72)发明人徐源徐煜清徐传龙冯维娥(74)专利代理机构连云港润知专利代理事务所32255代理人刘喜莲(51)Int.Cl.B26D7/02(2006.01)B26D7/28(2006.01)B26D7/01(2006.01)B26D1/08(2006.01)H01L31/18(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种光伏板生产用裁切装置及使用方法(57)摘要本发明涉及太阳能光伏板技术领域的一种光伏板生产用裁切装置，包括支撑板，支撑板有第一传送带和第二传送带，第一传送带与第一驱动电机连接，第二传送带与第二驱动电机连接，支撑板有n形支撑架，n形支撑架有气缸，气缸有安装板，安装板有裁切刀，安装板有压紧结构，压紧结构包括滑杆、弹簧和压板，弹簧与安装板和压板连接，压板有滑杆，滑杆与安装板连接，支撑板有扶正结构，支撑板有限位结构，限位结构包括转动电机、转轴、直块、限位板、刻度线、方形板和固定螺栓，转动电机和直块与支撑板连接，直块有转轴，转轴有方形板，方形板有刻度线，方形板有限位板，本发明可准确掌握切割长度，无需人工进行测量，提升工作效率，利于企业连续化生产。CN111775202ACN111775202A权利要求书1/2页1.一种光伏板生产用裁切装置，包括支撑板（1）、第一驱动电机（4）、气缸（5）和第二驱动电机（13），其特征在于：所述支撑板（1）通过固定连接的轴承转动连接有第一传送带（2）和第二传送带（12），所述第一传送带（2）的转轴与第一驱动电机（4）的输出端固定连接，所述第二传送带（12）的转轴与第二驱动电机（13）的输出端固定连接，所述支撑板（1）在第一传送带（2）和第二传送带（12）之前的固定连接有n形支撑架（6），所述n形支撑架（6）的顶部固定安装有气缸（5），所述气缸（5）的伸缩端底部固定连接有安装板（7），所述安装板（7）的中端处固定连接有用于裁切的裁切刀（14），所述安装板（7）的左右两端均设有用于光伏板压紧的压紧结构，所述压紧结构包括滑杆（8）、弹簧（9）和压板（10），所述弹簧（9）的上下两端分别与安装板（7）和压板（10）固定连接，所述压板（10）的顶部固定连接有滑杆（8），所述滑杆（8）的顶部贯穿弹簧（9）与安装板（7）贴合滑动连接，所述支撑板（1）在n形支撑架（6）的左端设有用于光伏板扶正的扶正结构（3），所述支撑板（1）在n形支撑架（6）右侧壁设有用于光伏板限位的限位结构（11），所述限位结构（11）包括转动电机（111）、转轴（112）、限位板（114）、刻度线（115）、方形板（116）和固定螺栓（117），所述转动电机（111）与支撑板（1）固定连接，所述转轴（112）之间固定连接有方形板（116），所述方形板（116）的前侧壁开设有刻度线（115），所述方形板（116）贴合滑动连接有限位板（114），所述限位板（114）的后侧壁螺纹连接有用于限位板（114）固定的固定螺栓（117），所述转轴（112）与转动电机（111）的输出端固定连接。2.根据权利要求1所述的一种光伏板生产用裁切装置，其特征在于，所述支撑板（1）的外壁通过固定连接的安装架固定安装有第一驱动电机（4）和第二驱动电机（13）。3.根据权利要求2所述的一种光伏板生产用裁切装置，其特征在于，所述压板（10）采用橡胶材料制成，且压板（10）分别在第一驱动电机（4）和第二驱动电机（13）正上方活动。4.根据权利要求1所述的一种光伏板生产用裁切装置，其特征在于，所述扶正结构（3）包括弧形板（31）、n形板（32）、螺纹槽（33）、直板（34）、转动杆（35）、横板（36）和转盘（37），所述n形板（32）与支撑板（1）固定连接，所述n形板（32）的内壁通过固定连接的轴承转动连接有转动杆（35），所述转动杆（35）的外端固定连接有转盘（37），所述转动杆（35）上对称开设有螺纹槽（33），所述转动杆（35）通过螺纹槽（33）螺纹连接有直板（34），所述直板（34）的底部固定连接有与第一传送带（2）顶部贴合滑动连接的横板（36），所述横板（36）的左端固定连接有弧形板（31）。5.根据权利要求4所述的一种光伏板生产用裁切装置，其特征在于，所述弧形板（31）和横板（36）均采用橡胶材料制成。6.根据权利要求1所述的一种光伏板生产用裁切装置，其特征在于，所述支撑板（1）对固定连接有直块（113），所述（113）通过连
