一种装配式建筑浇筑装置及其使用方法.pdf

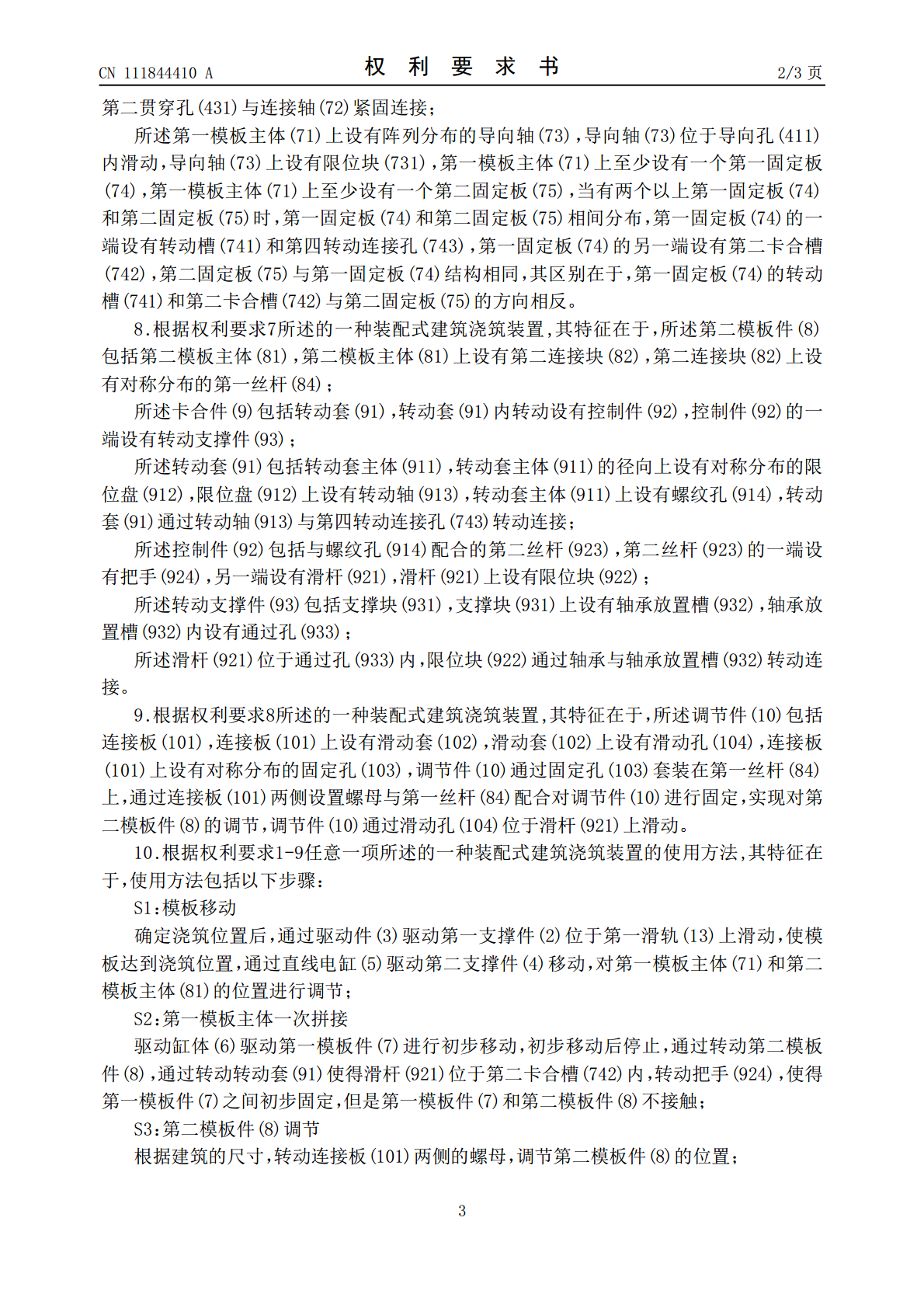

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111844410A(43)申请公布日2020.10.30(21)申请号202010773183.6(22)申请日2020.08.04(71)申请人黄康新地址510000广东省广州市天河区华景街17号703房(72)发明人孙娜(74)专利代理机构北京同辉知识产权代理事务所(普通合伙)11357代理人王依(51)Int.Cl.B28B13/02(2006.01)B28B13/06(2006.01)B28B7/02(2006.01)权利要求书3页说明书6页附图8页(54)发明名称一种装配式建筑浇筑装置及其使用方法(57)摘要本发明公开一种装配式建筑浇筑装置,浇筑装置包括支撑架，所述支撑架上设有第一支撑件，第一支撑件上设有驱动件，驱动件驱动第一支撑件位于支撑架上移动，第一支撑件与支撑架之间设有对称分布的第二支撑件，第一支撑件的下方设有对称分布的直线电缸，第二支撑件上设有驱动缸体，驱动缸体的输出轴上设有第一模板件，第一模板件之间设有第二模板件，第一模板件之间设有阵列分布的卡合件，卡合件上滑动设有调节件，第二模板件可调节的安装在调节件上。本发明浇筑装置通过驱动件驱动第一支撑件位于第一滑轨上滑动，使模板达到浇筑位置，避免了模具的搬运，方便模板组装，降低了工作人员的劳动强度，提高了工作效率，确保了生产的进程。CN111844410ACN111844410A权利要求书1/3页1.一种装配式建筑浇筑装置,浇筑装置包括支撑架(1)，其特征在于，所述支撑架(1)上设有第一支撑件(2)，第一支撑件(2)上设有驱动件(3)，驱动件(3)驱动第一支撑件(2)位于支撑架(1)上移动，第一支撑件(2)与支撑架(1)之间设有对称分布的第二支撑件(4)，第一支撑件(2)的下方设有对称分布的直线电缸(5)，第二支撑件(4)的下方位于支撑架(1)上滚动，直线电缸(5)驱动第二支撑件(4)位于支撑架(1)和第一支撑件(2)之间移动，第二支撑件(4)上设有驱动缸体(6)，驱动缸体(6)的输出轴上设有第一模板件(7)，第一模板件(7)之间设有第二模板件(8)，第一模板件(7)之间设有阵列分布的卡合件(9)，卡合件(9)上滑动设有调节件(10)，第二模板件(8)可调节的安装在调节件(10)上。2.根据权利要求1所述的一种装配式建筑浇筑装置,其特征在于，所述支撑架(1)包括支撑底板(11)，支撑底板(11)上设有第一滑轨(13)，第一滑轨(13)的下方设有对称分布的第一支撑杆(12)，第一滑轨(13)通过第一支撑杆(12)固定在支撑底板(11)上，第一滑轨(13)的两侧均设有滑槽(14)，第一支撑杆(12)的两侧均设有第二滑轨(15)，第二滑轨(15)位于支撑底板(11)上。3.根据权利要求2所述的一种装配式建筑浇筑装置,其特征在于，所述第一支撑件(2)包括第二支撑杆(21)，第二支撑杆(21)上设有第一贯穿孔(22)，第二支撑杆(21)的两端均设有第一支撑板(23)和第二支撑板(25)，第一支撑板(23)和第二支撑板(25)之间形成第一卡合槽(24)，第一支撑板(23)上设有第一转动连接孔(231)，第二支撑板(25)上设有第二转动连接孔(251)，第二支撑杆(21)的下方设有对称分布的第三支撑板(26)，第三支撑板(26)固定在第一支撑板(23)的下方，第三支撑板(26)的下方设有第三滑轨(27)，第三滑轨(27)上设有滑动连接孔(28)，第二支撑杆(21)的下方设有对称分布的第四支撑板(29)，第四支撑板(29)上设有第三转动连接孔(291)，第一卡合槽(24)位于第一滑轨(13)之间。4.根据权利要求3所述的一种装配式建筑浇筑装置,其特征在于，所述驱动件(3)包括驱动电机(31)，驱动电机(31)的输出轴穿过第一贯穿孔(22)紧固连接有第一锥齿轮(32)，驱动件(3)包括位于驱动轴(33)，驱动轴(33)的两端均设有第一滚轮(35)，驱动轴(33)上设有与第一锥齿轮(32)啮合传动的第二锥齿轮(34)。5.根据权利要求3所述的一种装配式建筑浇筑装置,其特征在于，所述第二支撑件(4)包括第五支撑板(41)，第五支撑板(41)上设有阵列分布的导向孔(411)，第五支撑板(41)的下方设有第六支撑板(42)，第五支撑板(41)的一侧设有垫块(43)，垫块(43)上设有第二贯穿孔(431)，第六支撑板(42)的下方设有阵列分布的卡块(44)，卡块(44)的下方设有倒置的U型卡槽(441)，第五支撑板(41)的两侧均设有第一固定轴，第一固定轴上设有第二滚轮(45)，第五支撑板(41)的一侧设有第一连接块(47)，第一连接块(47)上设有第二固定轴(46)，第二固定轴(46)的一端与第一固定轴紧固连接，
