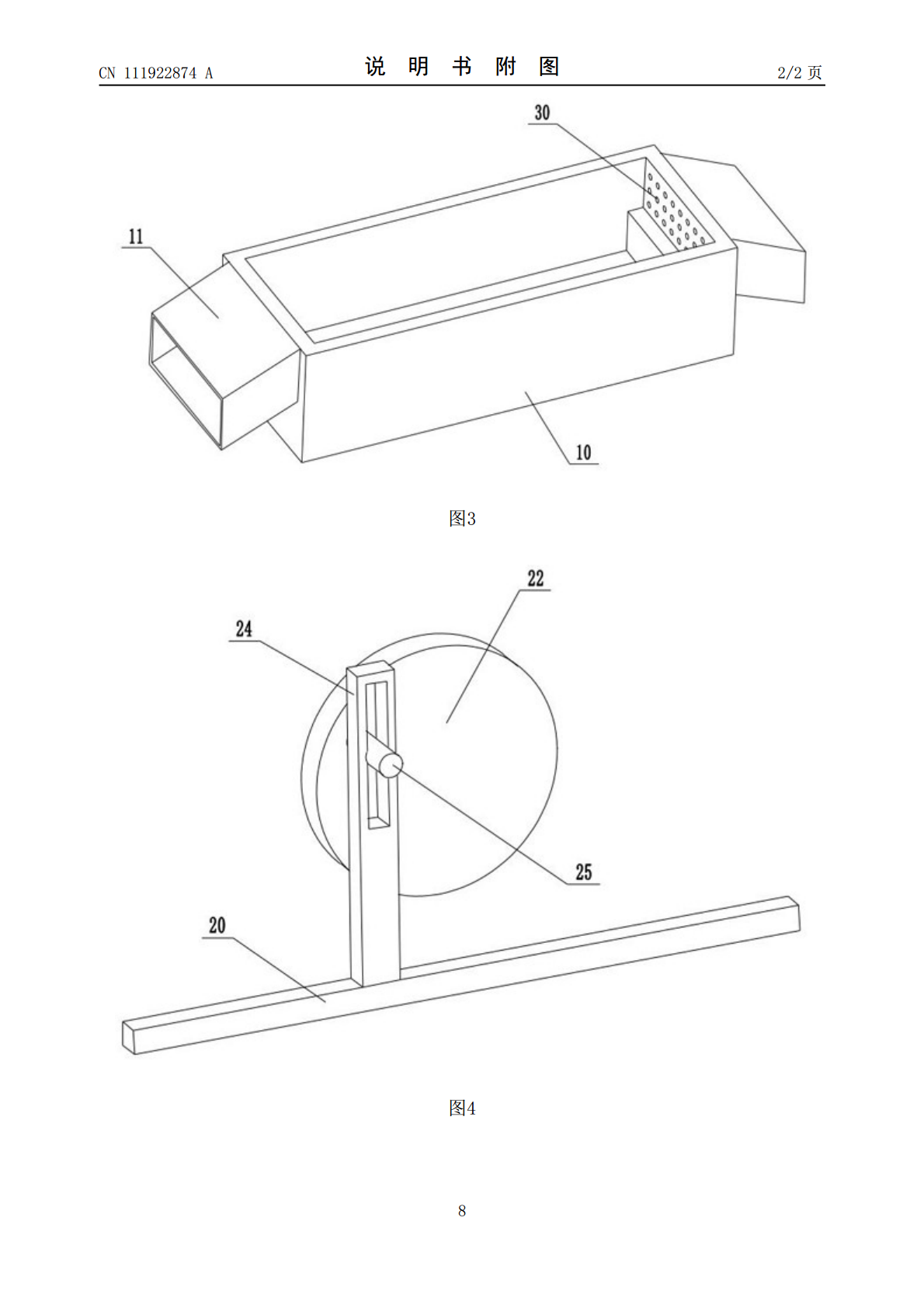

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111922874A(43)申请公布日2020.11.13(21)申请号202011028513.5(22)申请日2020.09.27(71)申请人湖南高福星智能科技有限公司地址410000湖南省长沙市高新开发区尖山路39号长沙中电软件园总部大楼6楼601室(72)发明人曾巨申军(74)专利代理机构北京专赢专利代理有限公司11797代理人李斌(51)Int.Cl.B24B27/00(2006.01)B08B5/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种机电加工用磨削装置(57)摘要本发明涉及磨削装置技术领域，公开了一种机电加工用磨削装置，包括固定底板，固定底板上端两侧安装支撑架，支撑架顶端安装顶板，顶板中部转动连接有旋转轴，旋转轴前端中部安装旋转轮，旋转轮前端非圆心位置安装移动柱，移动柱外侧套设有移动架，移动架底部安装活塞架，活塞架两侧穿过支撑架连接有活塞板，活塞板外侧套设有活塞箱，活塞箱底部通过喷气管连接有固定在支撑架内侧中部的喷气腔上，活塞架下端中部安装固定块，固定块底部安装固定箱，固定箱内部顶端转动设置有磨削轴。本发明，一方面在固定箱的作用下使得磨削轮对工件进行往复式打磨，同时也使得活塞箱进行工作，使得喷气腔喷出气体实现了磨削过程中所产生的磨渣的快速清除。CN111922874ACN111922874A权利要求书1/1页1.一种机电加工用磨削装置，包括固定底板（1），所述固定底板（1）上端两侧安装支撑架（8），支撑架（8）顶端安装顶板（21），其特征在于，顶板（21）中部转动连接有旋转轴（23），旋转轴（23）前端中部安装旋转轮（22），旋转轮（22）前端非圆心位置安装移动柱（25），移动柱（25）外侧套设有移动架（24），移动架（24）底部安装活塞架（20），活塞架（20）两侧穿过支撑架（8）连接有活塞板（27），活塞板（27）外侧套设有活塞箱（14），活塞箱（14）底部通过喷气管（13）连接有固定在支撑架（8）内侧中部的喷气腔（12）上，所述活塞架（20）下端中部安装固定块（19），固定块（19）底部安装固定箱（18），固定箱（18）内部顶端转动设置有磨削轴（16），磨削轴（16）下端穿过固定箱（18）底部连接有磨削轮（17），位于固定箱（18）内部的磨削轴（16）中部安装磨削齿轮（29），所述支撑架（8）中部之间安装导向架（28），导向架（28）穿接有固定箱（18）且前端中部设有与磨削齿轮（29）相互配合的导向齿条（26），所述磨削轮（17）下侧的固定底板（1）上方设有工作台（10）。2.根据权利要求1所述的一种机电加工用磨削装置，其特征在于，所述活塞箱（14）固定于支撑架（8）外侧，且活塞箱（14）外壁上设有进气嘴（15），进气嘴（15）与喷气管（13）内部均安装单向阀。3.根据权利要求1所述的一种机电加工用磨削装置，其特征在于，所述喷气腔（12）内侧中部设有若干喷气嘴，喷气嘴向下倾斜设置。4.根据权利要求1所述的一种机电加工用磨削装置，其特征在于，所述固定底板（1）上端中部安装工作箱（2），工作箱（2）内部底端安装驱动轴（4），驱动轴（4）两端中部分别通过螺纹结构连接有滑动块（3），滑动块（3）上端通过铰接架（9）铰接有工作台（10）底部。5.根据权利要求4所述的一种机电加工用磨削装置，其特征在于，所述驱动轴（4）两端中部分别设有旋向相反的左旋螺纹区（5）和右旋螺纹区（6）。6.根据权利要求5所述的一种机电加工用磨削装置，其特征在于，所述驱动轴（4）一端穿过支撑架（8）连接有驱动手柄（7）。7.根据权利要求1所述的一种机电加工用磨削装置，其特征在于，所述工作台（10）内部设有沉槽。8.根据权利要求1或7所述的一种机电加工用磨削装置，其特征在于，所述工作台（10）两侧中部设有若干排渣孔（30）。9.根据权利要求8所述的一种机电加工用磨削装置，其特征在于，所述排渣孔（30）外侧的工作台（10）外壁上安装排渣管（11）。10.根据权利要求9所述的一种机电加工用磨削装置，其特征在于，所述排渣管（11）倾斜向下设置。2CN111922874A说明书1/4页一种机电加工用磨削装置技术领域[0001]本发明涉及磨削装置技术领域，具体是一种机电加工用磨削装置。背景技术[0002]机械技术是机电一体化的基础，机械技术的着眼点在于如何与机电一体化技术相适应，利用其他高、新技术来更新概念，实现结构上、材料上、性能上的变更，满足减小重量、缩小体积、提高精度、提高刚度及改善性能的要求。在机电一体化系统制造过程中，经典的机械理论与工艺应借助于计算机辅助技术，同时采用人工智能与专家系统等，形成新一代的机械制造技术。[0003]随着计
