一种多功能陶瓷茶具制作设备.pdf

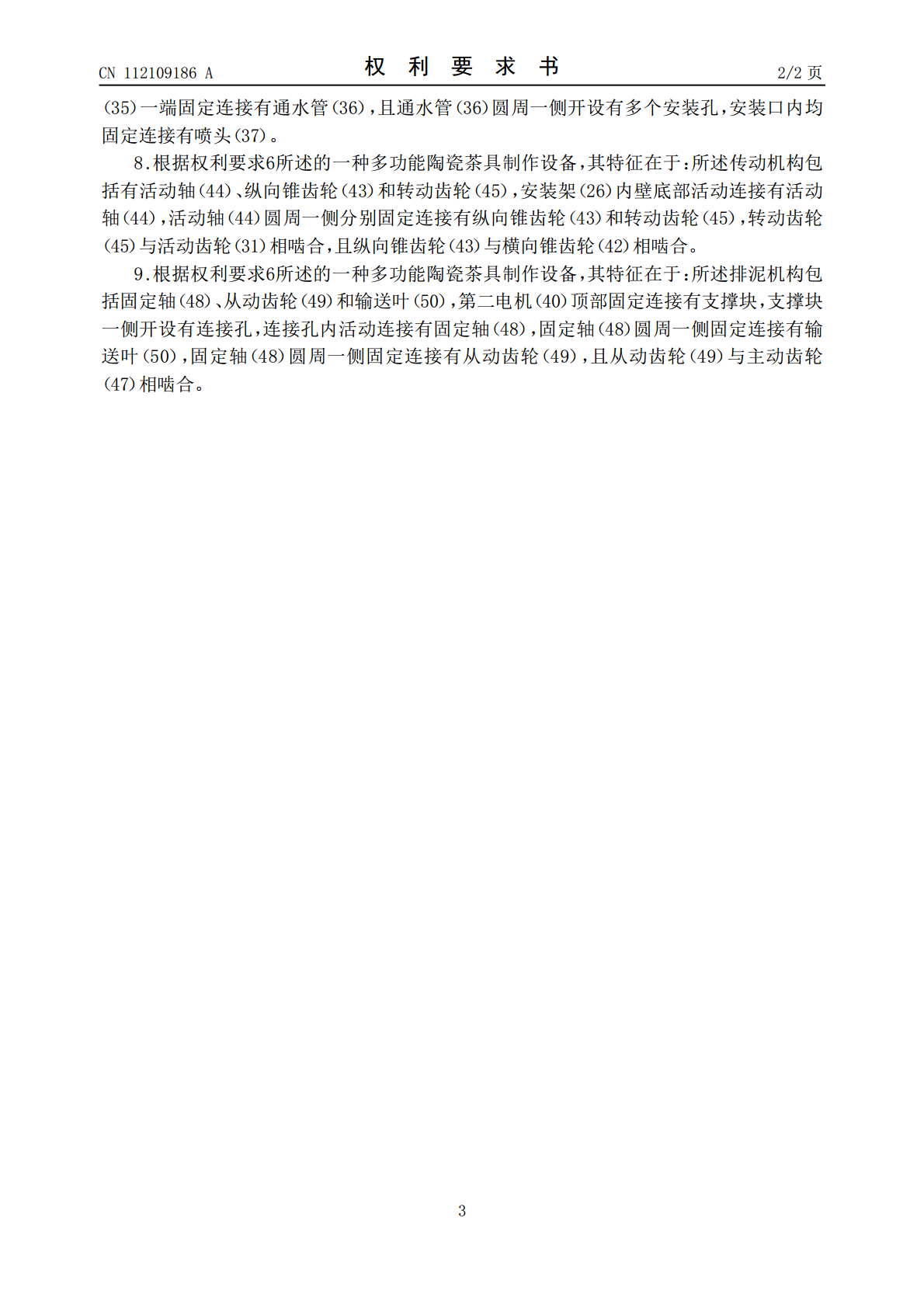

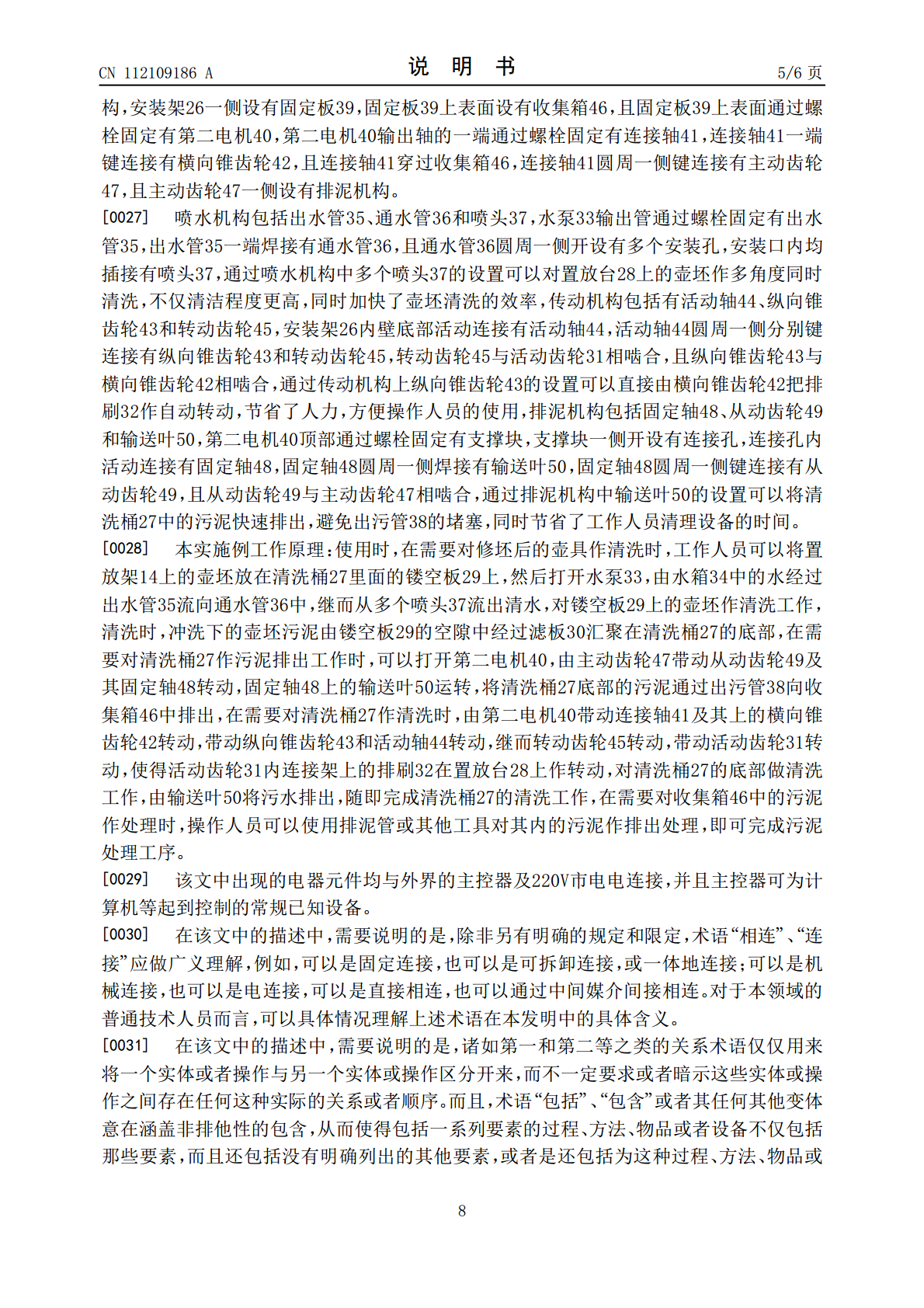

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112109186A(43)申请公布日2020.12.22(21)申请号202010905011.X(22)申请日2020.09.01(71)申请人湖南水木芙蓉茶业有限公司地址421000湖南省衡阳市耒阳市水东江办事处双洲村9组(72)发明人龙玛丽龙凤(74)专利代理机构北京汇众通达知识产权代理事务所(普通合伙)11622代理人耿猛(51)Int.Cl.B28B11/08(2006.01)B28B11/22(2006.01)B28B17/00(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种多功能陶瓷茶具制作设备(57)摘要本发明涉及陶瓷茶具制作技术领域，且公开了一种多功能陶瓷茶具制作设备，包括固定壳，固定壳内圆周一侧活动连接有转动台，所述固定壳内壁底部固定连接有第一电机，第一电机输出轴的一端固定连接有第一蜗杆，且第一蜗杆一端与转动台相固定连接，所述固定壳一侧设有固定块，固定块上表面活动连接有丝杆，丝杆一端固定连接有第二蜗杆，固定块上表面固定连接有支撑架，且固定架一侧设有调节机构，调节机构一侧设有修刀。本发明能够对修刀作上下调节，且固定性更高，对坯体的修整效果更好，茶具线条更为流畅，方便壶坯的摆放和操作人员的拿取，并且缩短了茶具的制作时间，能够对滑块上的修刀作上下调节，手动掌控茶具的造型。CN112109186ACN112109186A权利要求书1/2页1.一种多功能陶瓷茶具制作设备，包括固定壳（1），固定壳（1）内圆周一侧活动连接有转动台（4），其特征在于，所述固定壳（1）内壁底部固定连接有第一电机（2），第一电机（2）输出轴的一端固定连接有第一蜗杆（3），且第一蜗杆（3）一端与转动台（4）相固定连接，所述固定壳（1）一侧设有固定块（15），固定块（15）上表面活动连接有丝杆（16），丝杆（16）一端固定连接有第二蜗杆（20），固定块（15）上表面固定连接有支撑架（17），且固定架（7）一侧设有调节机构，调节机构一侧设有修刀（19），所述固定壳（1）一侧开设有活动孔，活动孔内活动连接有转动杆（6），转动杆（6）圆周一侧固定连接有第一蜗轮（5），且第一蜗轮（5）与第一蜗杆（3）相啮合，固定壳（1）一侧设有固定架（7），固定架（7）上表面两侧均固定连接有支撑板，且支撑板一侧设有输送机构，固定架（7）一侧设有置放架（14）。2.根据权利要求1所述的一种多功能陶瓷茶具制作设备，其特征在于：所述调节机构包括滑块（18）、连接杆（22）、第二蜗轮（21）和调节旋钮（23），支撑架（17）一侧开设有滑动口，滑动口内活动连接有滑块（18），滑块（18）一侧与修刀（19）相固定连接，滑块（18）底部开设有螺纹口，滑块（18）与丝杆（16）通过螺纹口相活动连接，支撑架（17）一侧开设有连接孔，连接孔内活动连接有连接杆（22），连接杆（22）圆周一侧分别固定连接有第二蜗轮（21）和调节旋钮（23），且第二蜗轮（21）与第二蜗杆（20）相啮合。3.根据权利要求1所述的一种多功能陶瓷茶具制作设备，其特征在于：所述支撑架（17）一侧开设有滑动槽，滑动槽内活动连接有测距板（24），且支撑架（17）顶部固定连接有探照灯（25）。4.根据权利要求1所述的一种多功能陶瓷茶具制作设备，其特征在于：所述输送机构包括活动杆（8）、转筒（9）和输送带（10），支撑板一侧开设有活动口和连接口，活动口内活动连接有活动杆（8），且转动杆（6）和活动杆（8）圆周一侧均固定连接有转筒（9），且两个转筒（9）通过输送带（10）相传动连接。5.根据权利要求1所述的一种多功能陶瓷茶具制作设备，其特征在于：所述固定架（7）底部设有工具箱（12），固定架（7）上表面设有置放板（11），且固定架（7）内壁底部固定连接有备用电源（13）。6.根据权利要求1所述的一种多功能陶瓷茶具制作设备，其特征在于：还包括安装架（26），安装架（26）设置在固定架（7）的一侧，所述安装架（26）上表面设有清洗桶（27），清洗桶（27）一侧外壁开设有出污口，出污口内固定连接有出污管（38），清洗桶（27）内壁底部固定连接有置放台（28），且置放台（28）圆周一侧分别活动连接有镂空板（29）和滤板（30），所述置放台（28）圆周一侧活动连接有连接架，连接架底部固定连接有多个排刷（32），且连接架圆周一侧固定连接有活动齿轮（31），安装架（26）一侧设有水箱（34），水箱（34）一侧开设有出水口，安装架（26）内壁底部固定连接有水泵（33），水泵（33）输入管与水箱（34）出水口相固定连接，且水泵（33）输出管设有喷水机构，所述安装架（26）内壁底部设有传动机构，安装架（26）一侧设有固定板（39），固定板（39）上
