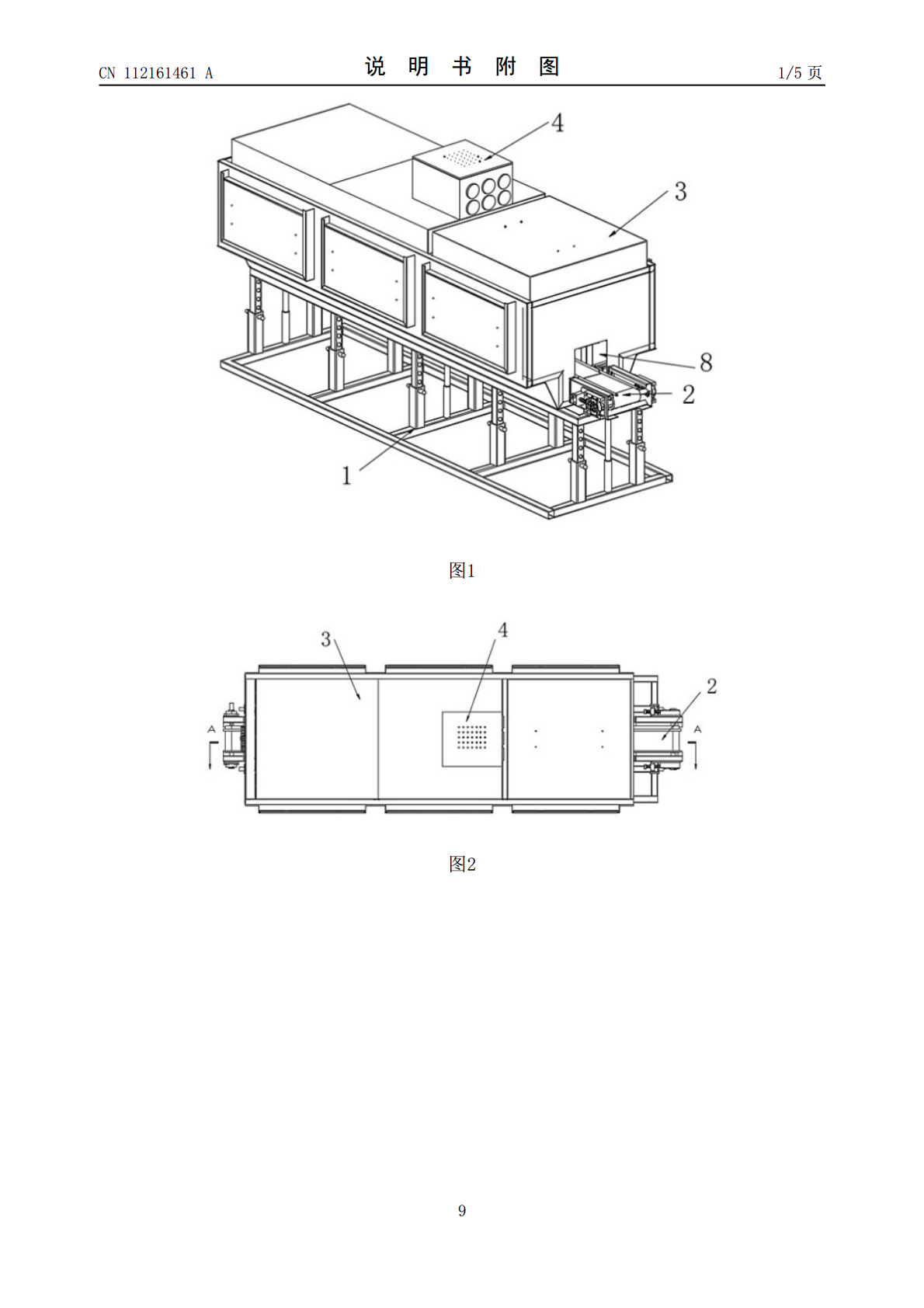

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112161461A(43)申请公布日2021.01.01(21)申请号202011156738.9(22)申请日2020.10.26(71)申请人张春达地址230000安徽省合肥市蜀山区习友路1973号(72)发明人张春达(51)Int.Cl.F26B15/18(2006.01)F26B21/00(2006.01)F26B25/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种可调节的食品加工用干燥设备(57)摘要本发明公开了一种可调节的食品加工用干燥设备，本发明涉及食品加工技术领域。第一支撑架的上端固定安装有若干组相对称的固定杆，固定杆通过固定销和固定孔与移动杆形成可调节的固定连接结构，每根移动杆的上端共同安装有第二支撑架，第一支撑架的上端且位于第二支撑架的底部固定安装有若干根相对称的液压杆，电机通过第二齿轮和第一齿轮与丝杆形成转动连接结构，干燥箱的内部固定安装有若干组加热管干燥箱通过第一出风管与风机的进风端相接，伸缩杆的底部固定安装有风帘，不仅使干燥的更加均匀，提高干燥效率，而且可对整体设备高度进行调节，提高了与各个工作台之间的配合度，和使用的灵活性，也实现了对干燥后的食品降温。CN112161461ACN112161461A权利要求书1/2页1.一种可调节的食品加工用干燥设备，包括底座调节组件（1），其特征在于，所述底座调节组件（1）的上端固定安装有传送带（2），所述底座调节组件（1）的上端且位于传送带（2）的外部固定安装有箱体（3），所述箱体（3）的内部通过隔板（9）分别划分为第一腔室（10）和第二腔室（101）两个空间，所述第二腔室（101）的内部固定安装有干燥组件（4），所述第一腔室（10）的内部固定安装有降温组件（5），所述传送带（2）的两侧共同固定安装有阻拦组件（6）；所述底座调节组件（1）包括固定安装在地面的第一支撑架（11），所述第一支撑架（11）的上端固定安装有若干组相对称的固定杆（12），所述固定杆（12）通过固定销（13）和固定孔（14）与移动杆（15）形成可调节的固定连接结构，每根所述移动杆（15）的上端共同固定安装有第二支撑架（16），所述第一支撑架（11）的上端且位于第二支撑架（16）的底部固定安装有若干根相对称的液压杆（17）；所述干燥组件（4）包括吊板（41），所述吊板（41）的顶部两端分别固定安装有电机（42）和风机（43），所述吊板（41）的底部两端固定安装有两个相对称的第一固定座（44），两个所述第一固定座（44）的内部共同贯穿有丝杆（45），所述吊板（41）的底部且位于第一固定座（44）的两侧固定安装有两组相对称的第二固定座（46），每组所述第二固定座（46）的内部共同贯穿有一根滑柱（47），所述丝杆（45）和滑柱（47）的外部共同套接有丝筒（48），所述电机（42）通过第二齿轮（410）和第一齿轮（49）与丝杆（45）形成转动连接结构，所述箱体（3）的上端固定安装有干燥箱（411），所述干燥箱（411）的内部固定安装有若干组加热管（412），所述干燥箱（411）通过第一出风管（413）与风机（43）的进风端相接，所述风机（43）的出风端依次固定连接有弹簧软管（414）和第二出风管（415），且第二出风管（415）的一端贯穿丝筒（48）的内部并延伸至第二腔室（101）的内部；所述降温组件（5）包括支架板（51），所述支架板（51）的顶部通过螺栓固定安装有两个相对称的固定板（54），每个所述固定板（54）的底部均固定安装有一个伸缩杆（55），两个所述伸缩杆（55）的伸缩端共同固定安装有风帘（56）。2.根据权利要求1所述的一种可调节的食品加工用干燥设备，其特征在于，所述阻拦组件（6）包括固定安装在箱体（3）内部底端的第三支撑杆（61），所述第三支撑杆（61）的一侧固定安装有两个相对称的支撑架（62），两个所述相邻的支撑架（62）两侧均固定安装有一个阻拦杆（63）。3.根据权利要求1所述的一种可调节的食品加工用干燥设备，其特征在于，所述箱体（3）的内部两侧且位于传送带（2）的底部固定安装有清扫板（7），所述清扫板（7）与传送带（2）相贴合，所述箱体（3）的前侧均开设有一个出料口（8）。4.根据权利要求1所述的一种可调节的食品加工用干燥设备，其特征在于，所述丝杆（45）的一端贯穿吊板（41）的侧壁并延伸至箱体（3）的外部，所述第一齿轮（49）套接在丝杆（45）的一端，所述第一齿轮（49）与第二齿轮（410）相啮合，且第二齿轮（410）与电机（42）的动力驱动端相接。5.根据权利要求1所述的一种可调节的食品加工用干燥设备，其特征在于，所述干燥箱（411）的顶部开设有若干组等距离的出风孔（4
