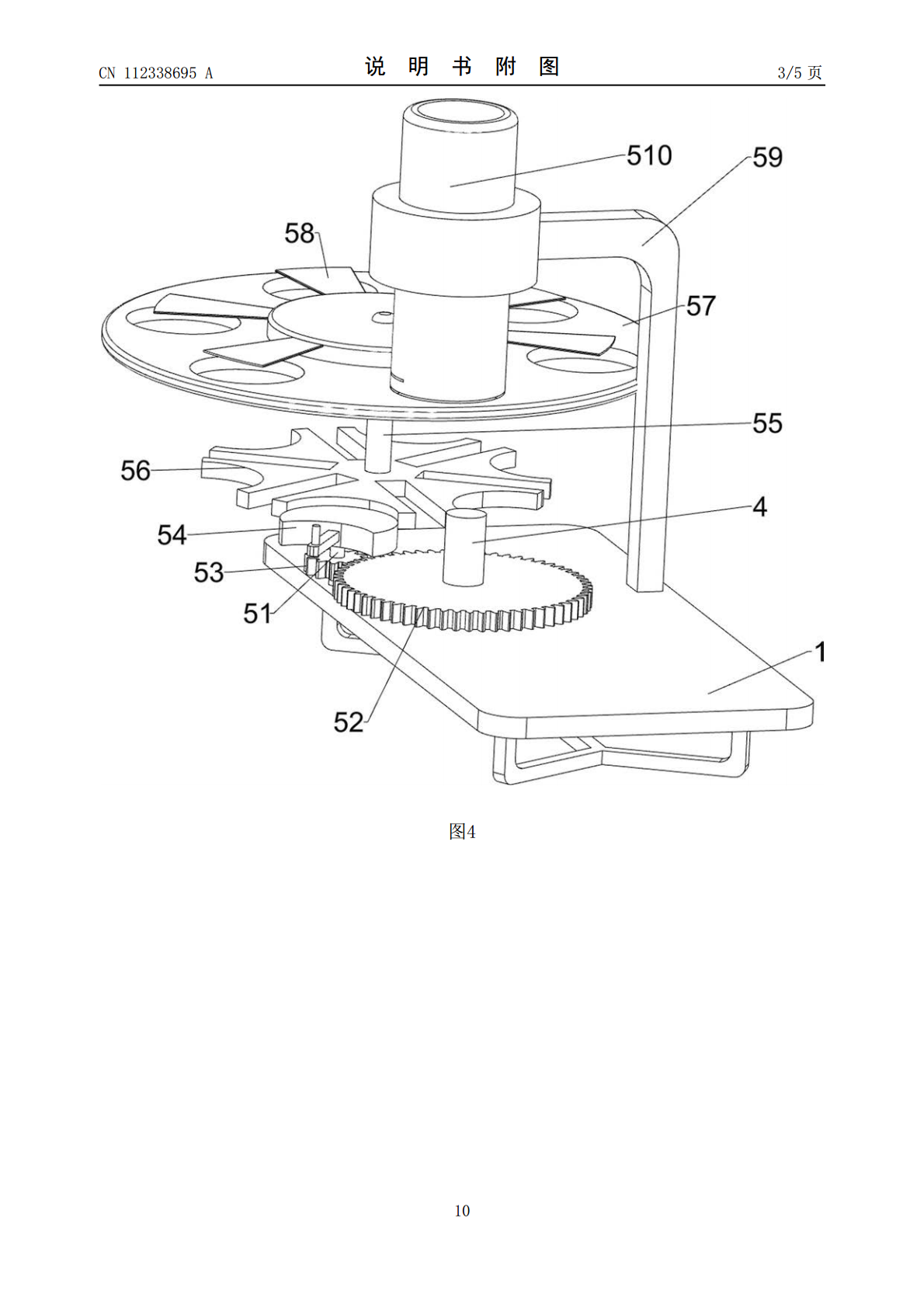

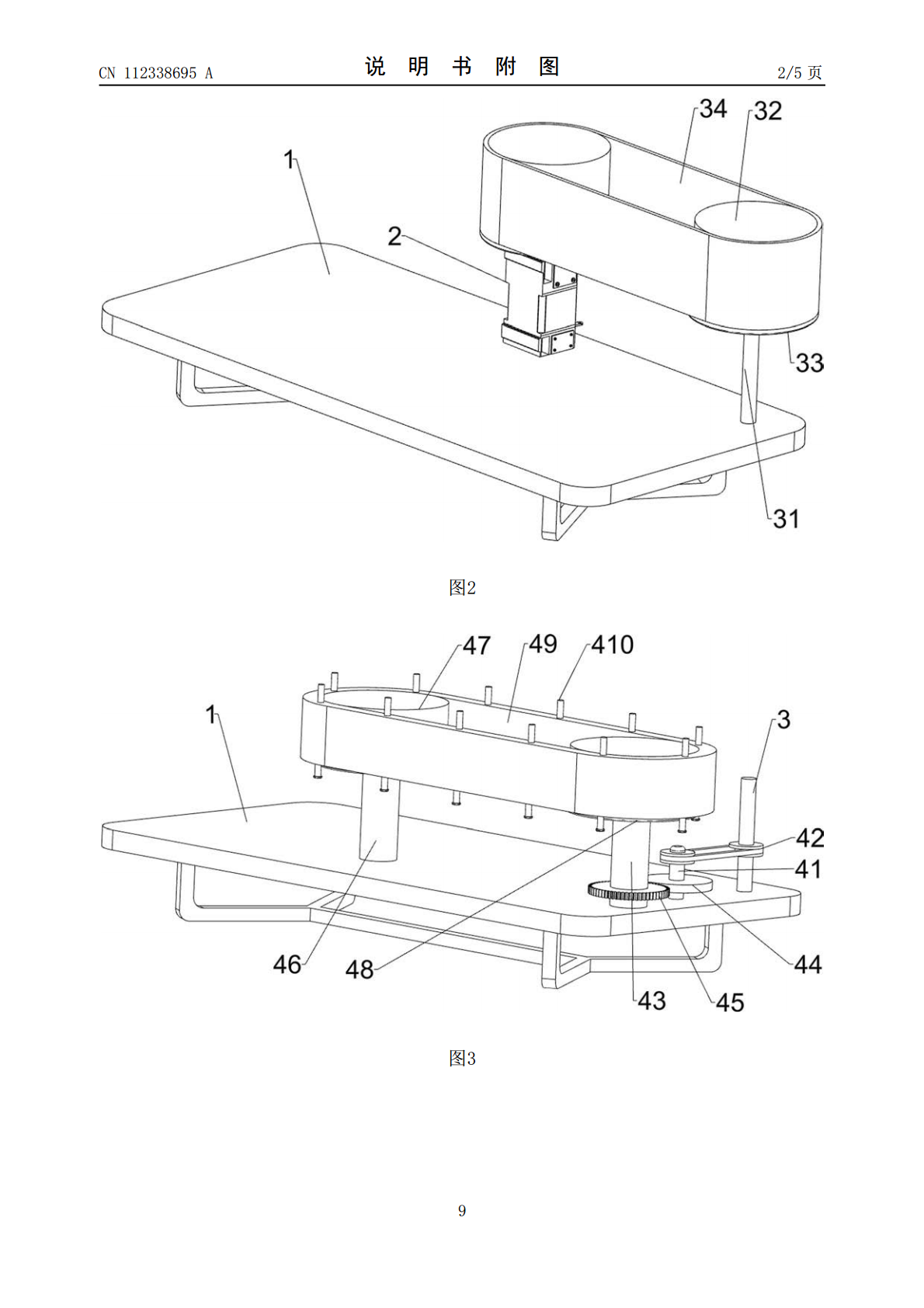

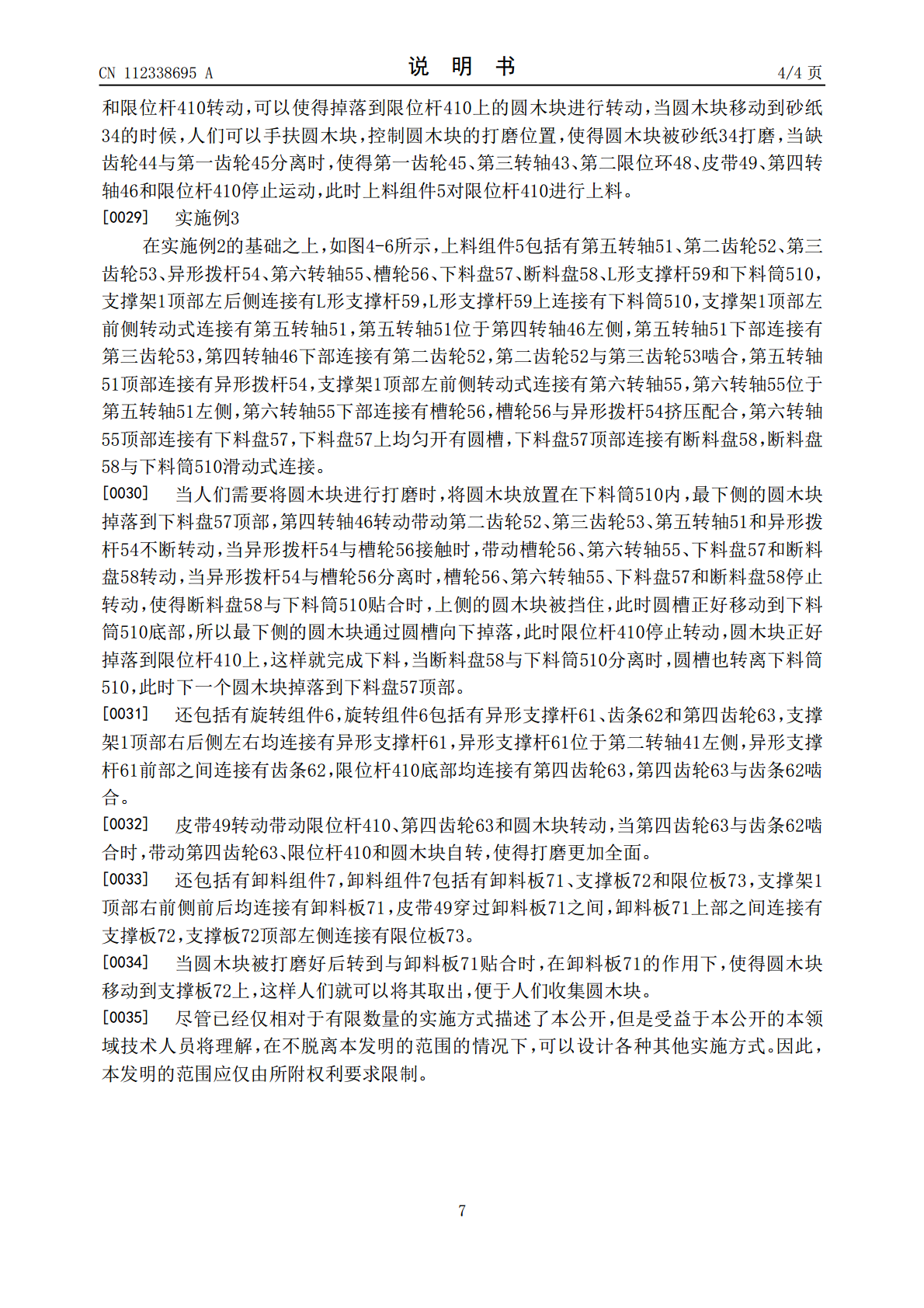

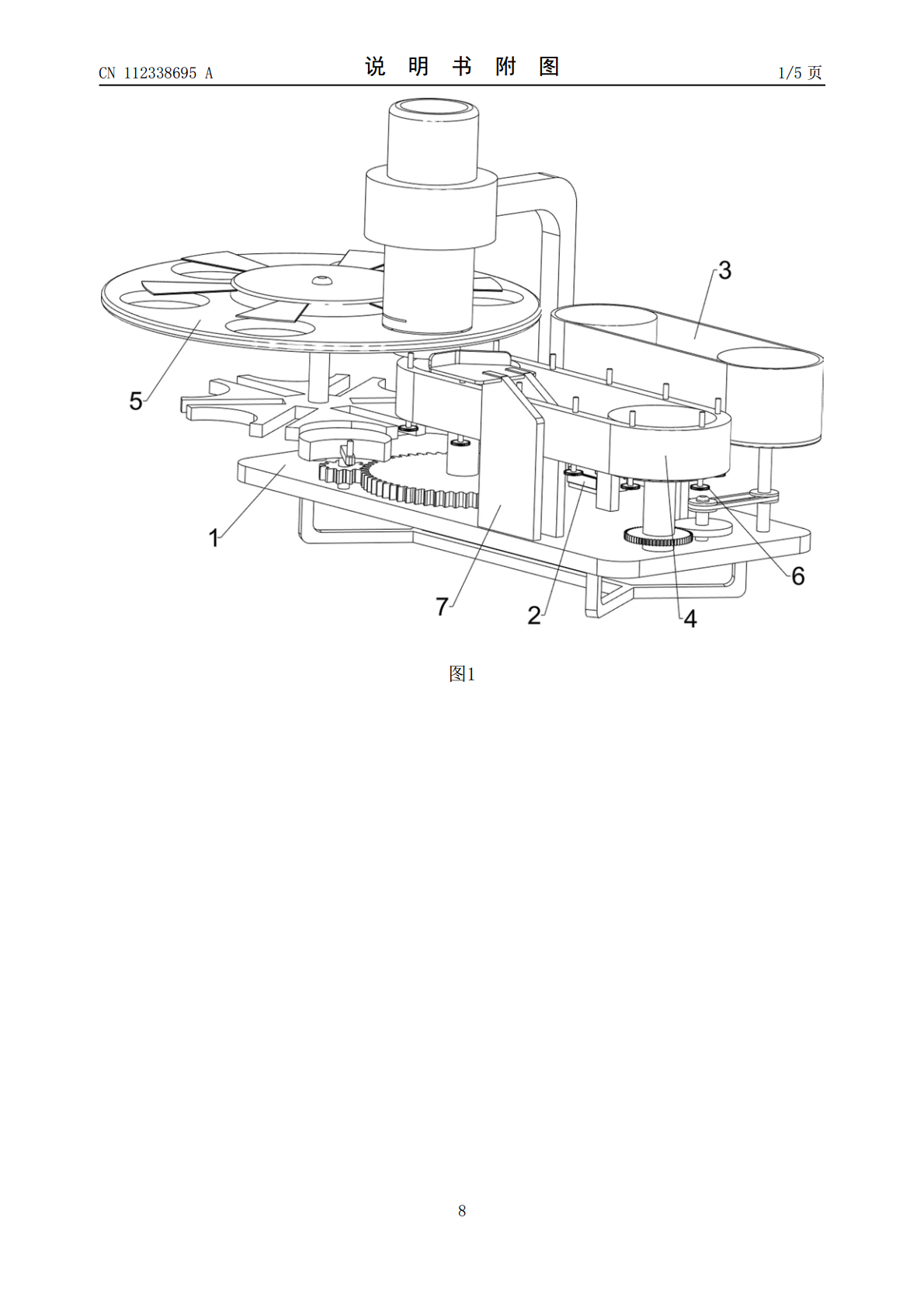

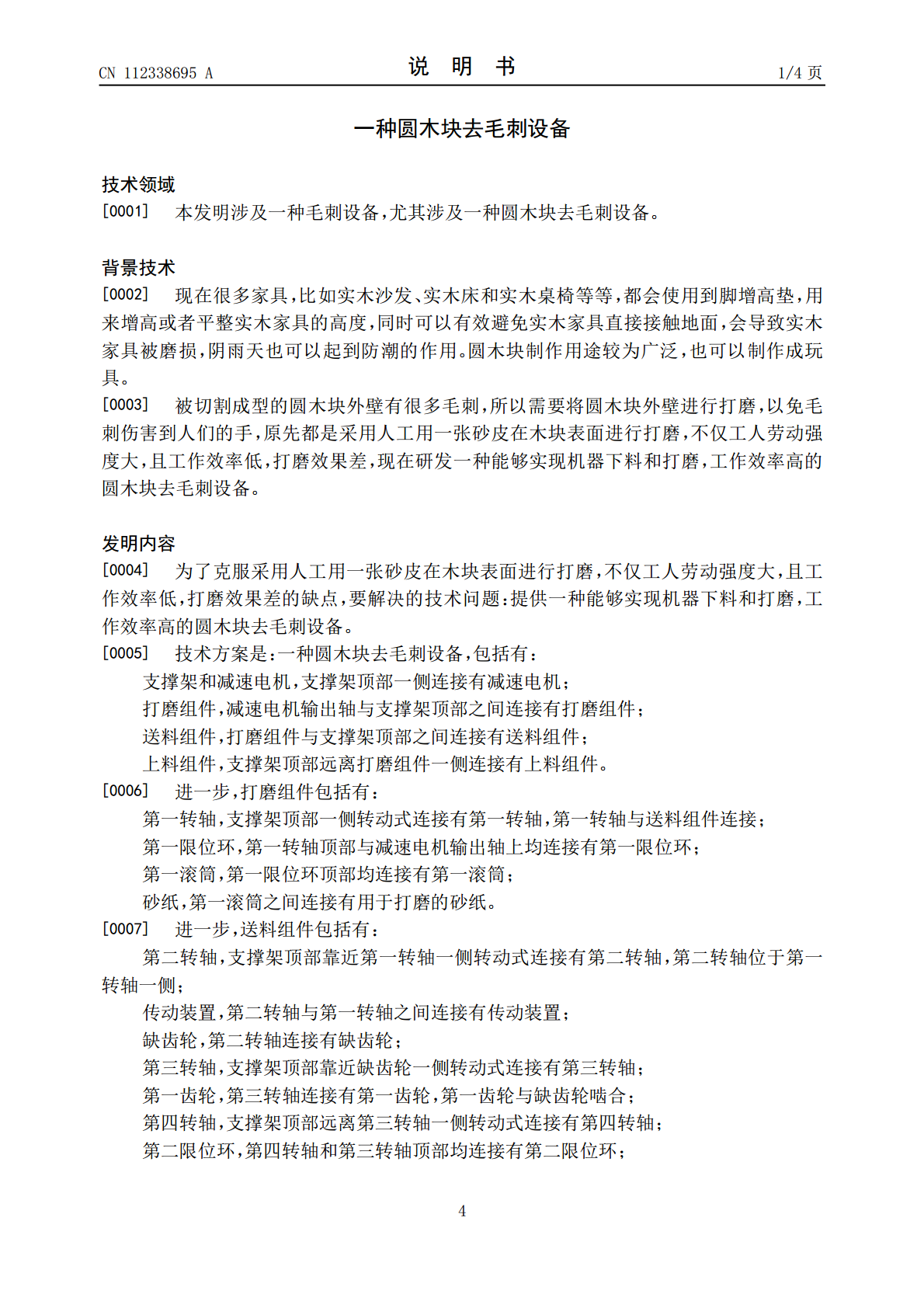

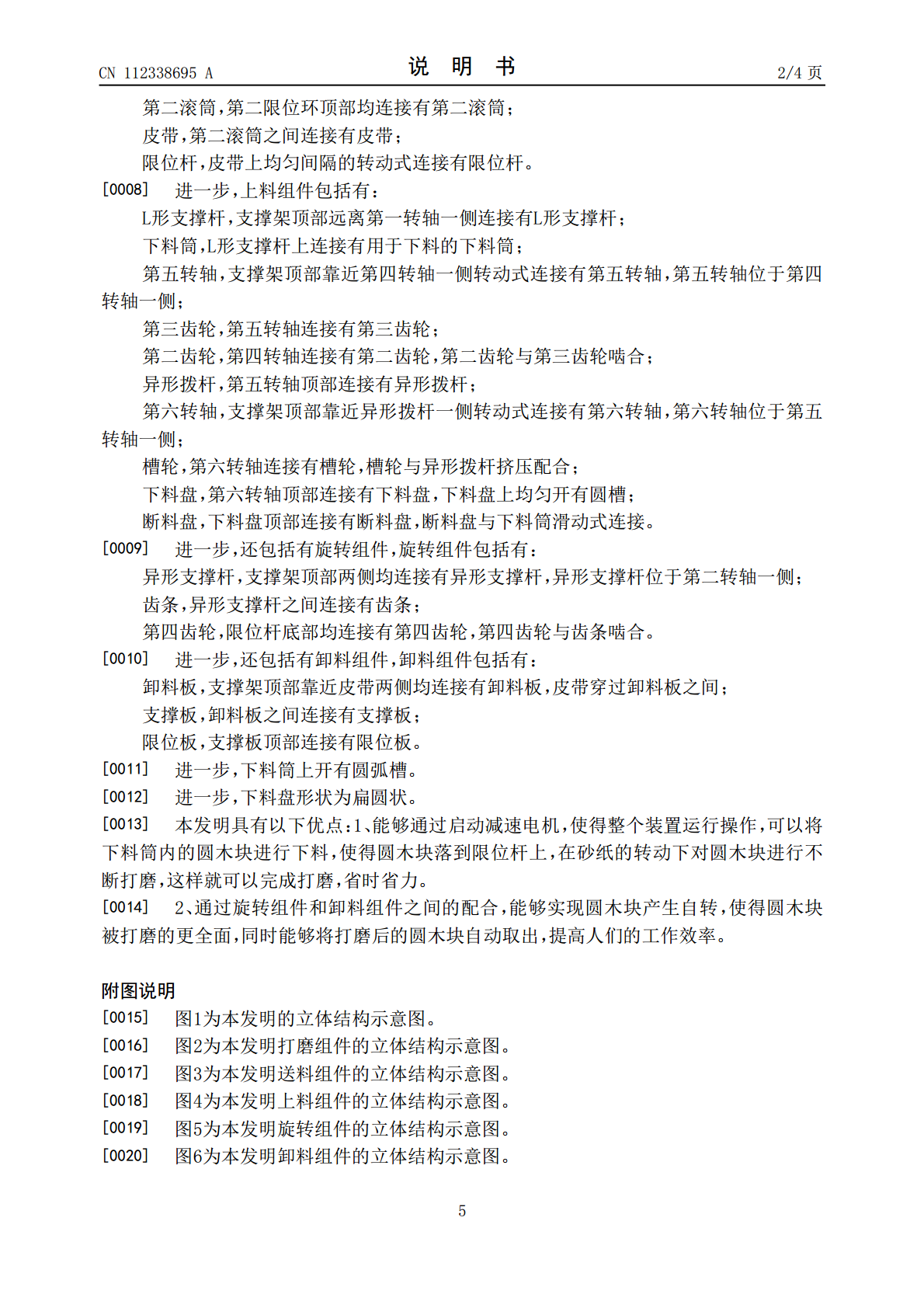

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112338695A(43)申请公布日2021.02.09(21)申请号202011143891.8(22)申请日2020.10.23(71)申请人石战浩地址510405广东省广州市白云区钟落潭镇千家围街40号A栋101室(72)发明人石战浩(51)Int.Cl.B24B9/18(2006.01)B24B41/00(2006.01)B24B41/04(2006.01)B24B41/06(2012.01)B24B47/12(2006.01)B24B47/20(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种圆木块去毛刺设备(57)摘要本发明涉及一种毛刺设备，尤其涉及一种圆木块去毛刺设备。提供一种能够实现机器下料和打磨，工作效率高的圆木块去毛刺设备。提供了这样一种圆木块去毛刺设备，包括有支撑架和减速电机，支撑架顶部一侧连接有减速电机；打磨组件，减速电机输出轴与支撑架顶部之间连接有打磨组件；送料组件，打磨组件与支撑架顶部之间连接有送料组件；上料组件，支撑架顶部远离打磨组件一侧连接有上料组件。能够通过启动减速电机，使得整个装置运行操作，可以将下料筒内的圆木块进行下料，使得圆木块落到限位杆上，在砂纸的转动下对圆木块进行不断打磨，这样就可以完成打磨，省时省力。CN112338695ACN112338695A权利要求书1/2页1.一种圆木块去毛刺设备，其特征在于，包括有：支撑架（1）和减速电机（2），支撑架（1）顶部一侧连接有减速电机（2）；打磨组件（3），减速电机（2）输出轴与支撑架（1）顶部之间连接有打磨组件（3）；送料组件（4），打磨组件（3）与支撑架（1）顶部之间连接有送料组件（4）；上料组件（5），支撑架（1）顶部远离打磨组件（3）一侧连接有上料组件（5）。2.根据权利要求1所述的一种圆木块去毛刺设备，其特征在于，打磨组件（3）包括有：第一转轴（31），支撑架（1）顶部一侧转动式连接有第一转轴（31），第一转轴（31）与送料组件（4）连接；第一限位环（33），第一转轴（31）顶部与减速电机（2）输出轴上均连接有第一限位环（33）；第一滚筒（32），第一限位环（33）顶部均连接有第一滚筒（32）；砂纸（34），第一滚筒（32）之间连接有用于打磨的砂纸（34）。3.根据权利要求2所述的一种圆木块去毛刺设备，其特征在于，送料组件（4）包括有：第二转轴（41），支撑架（1）顶部靠近第一转轴（31）一侧转动式连接有第二转轴（41），第二转轴（41）位于第一转轴（31）一侧；传动装置（42），第二转轴（41）与第一转轴（31）之间连接有传动装置（42）；缺齿轮（44），第二转轴（41）连接有缺齿轮（44）；第三转轴（43），支撑架（1）顶部靠近缺齿轮（44）一侧转动式连接有第三转轴（43）；第一齿轮（45），第三转轴（43）连接有第一齿轮（45），第一齿轮（45）与缺齿轮（44）啮合；第四转轴（46），支撑架（1）顶部远离第三转轴（43）一侧转动式连接有第四转轴（46）；第二限位环（48），第四转轴（46）和第三转轴（43）顶部均连接有第二限位环（48）；第二滚筒（47），第二限位环（48）顶部均连接有第二滚筒（47）；皮带（49），第二滚筒（47）之间连接有皮带（49）；限位杆（410），皮带（49）上均匀间隔的转动式连接有限位杆（410）。4.根据权利要求3所述的一种圆木块去毛刺设备，其特征在于，上料组件（5）包括有：L形支撑杆（59），支撑架（1）顶部远离第一转轴（31）一侧连接有L形支撑杆（59）；下料筒（510），L形支撑杆（59）上连接有用于下料的下料筒（510）；第五转轴（51），支撑架（1）顶部靠近第四转轴（46）一侧转动式连接有第五转轴（51），第五转轴（51）位于第四转轴（46）一侧；第三齿轮（53），第五转轴（51）连接有第三齿轮（53）；第二齿轮（52），第四转轴（46）连接有第二齿轮（52），第二齿轮（52）与第三齿轮（53）啮合；异形拨杆（54），第五转轴（51）顶部连接有异形拨杆（54）；第六转轴（55），支撑架（1）顶部靠近异形拨杆（54）一侧转动式连接有第六转轴（55），第六转轴（55）位于第五转轴（51）一侧；槽轮（56），第六转轴（55）连接有槽轮（56），槽轮（56）与异形拨杆（54）挤压配合；下料盘（57），第六转轴（55）顶部连接有下料盘（57），下料盘（57）上均匀开有圆槽；断料盘（58），下料盘（57）顶部连接有断料盘（58），断料盘（58）与下料筒（510）滑动式连接。2CN112338695A权利要求书2/2页5.根据权利要求4所述的一种圆木块去毛刺设备，其特征在于，还包括有旋转组件（6），旋转
