一种直管的管端加工机构.pdf

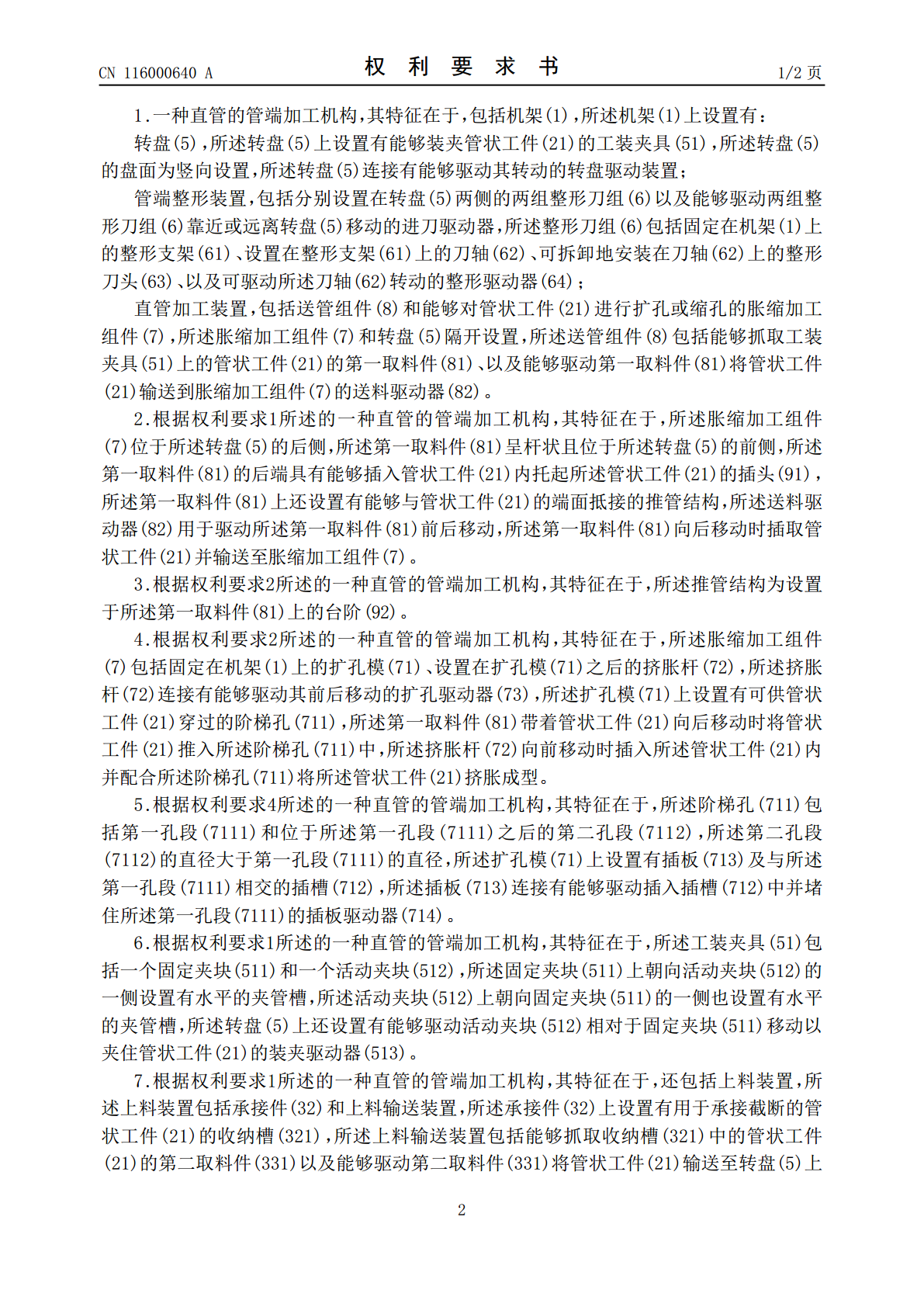

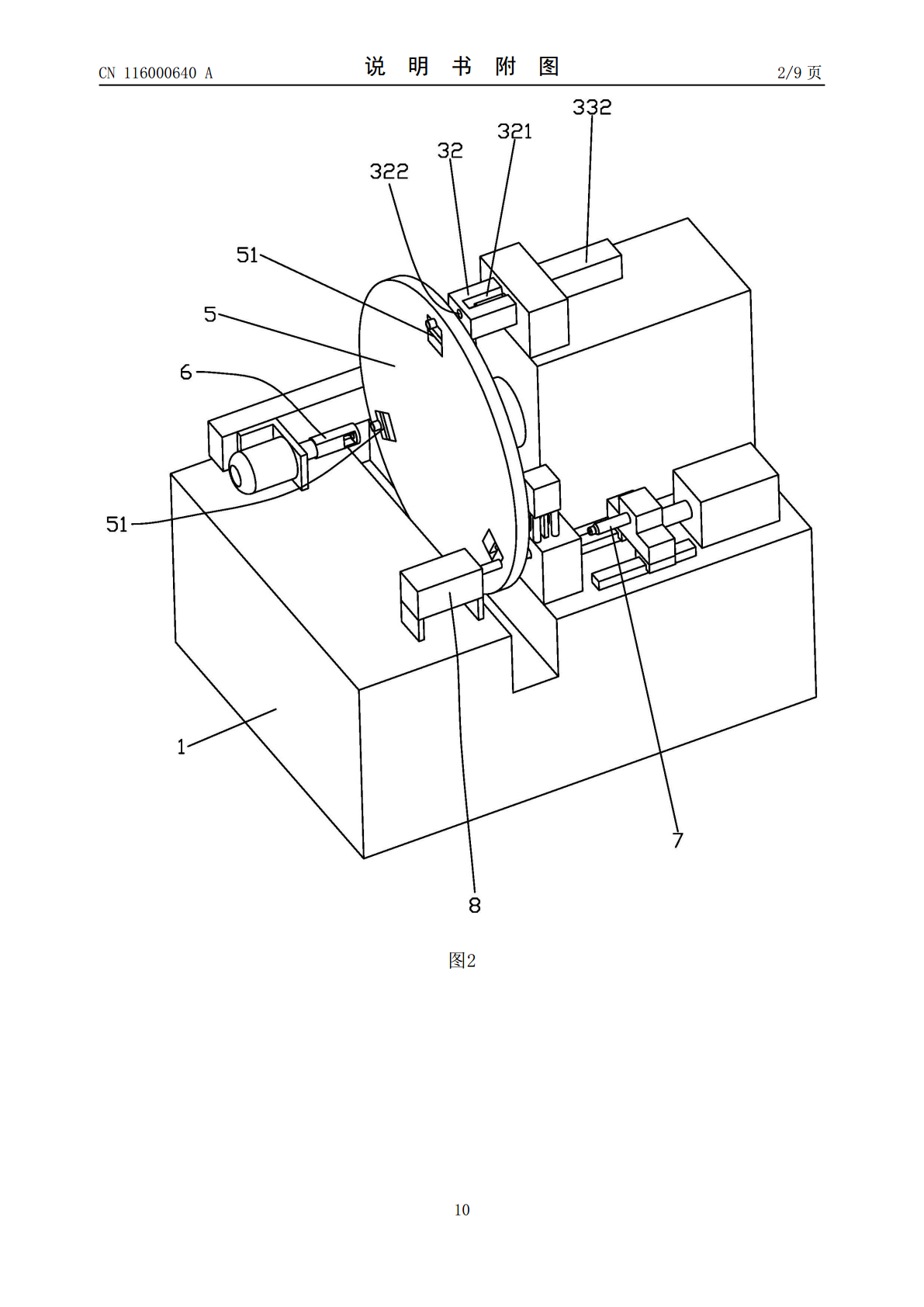

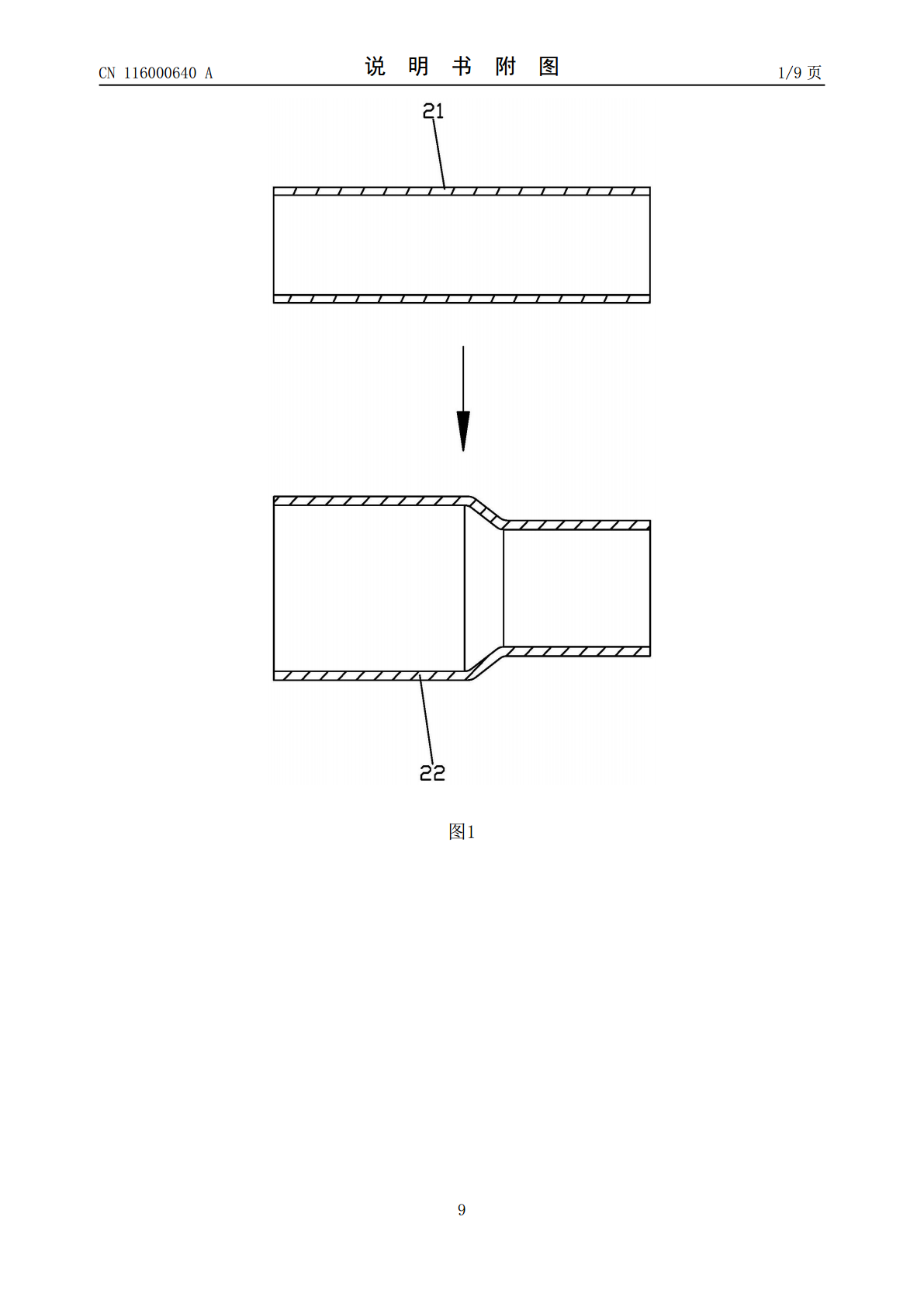

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116000640A(43)申请公布日2023.04.25(21)申请号202211681412.7(22)申请日2022.12.27(71)申请人奥美森智能装备股份有限公司地址528400广东省中山市南区大新路01号之一(72)发明人龙晓明曹敏陈家金(74)专利代理机构中山市科创专利代理有限公司44211专利代理师王志勇(51)Int.Cl.B23P23/04(2006.01)B21D41/02(2006.01)B23D21/04(2006.01)B23D33/00(2006.01)权利要求书2页说明书5页附图9页(54)发明名称一种直管的管端加工机构(57)摘要本发明公开了一种直管的管端加工机构，包括机架，机架上设置有转盘、管端整形装置以及直管加工装置，转盘上设置有能够装夹管状工件的工装夹具，转盘的盘面为竖向设置，转盘连接有能够驱动其转动的转盘驱动装置；管端整形装置包括分别设置在转盘两侧的两组整形刀组以及能够驱动两组整形刀组靠近或远离转盘移动的进刀驱动器；直管加工装置包括送管组件和能够对管状工件进行扩孔或缩孔的胀缩加工组件，送管组件用于将管状工件输送到胀缩加工组件。本发明能够自动地对管状工件进行加工，将胀缩加工组件设置在转盘之外，对管状工件进行扩孔或缩孔时转盘不受力，有利于提升转盘的使用寿命。CN116000640ACN116000640A权利要求书1/2页1.一种直管的管端加工机构，其特征在于，包括机架(1)，所述机架(1)上设置有：转盘(5)，所述转盘(5)上设置有能够装夹管状工件(21)的工装夹具(51)，所述转盘(5)的盘面为竖向设置，所述转盘(5)连接有能够驱动其转动的转盘驱动装置；管端整形装置，包括分别设置在转盘(5)两侧的两组整形刀组(6)以及能够驱动两组整形刀组(6)靠近或远离转盘(5)移动的进刀驱动器，所述整形刀组(6)包括固定在机架(1)上的整形支架(61)、设置在整形支架(61)上的刀轴(62)、可拆卸地安装在刀轴(62)上的整形刀头(63)、以及可驱动所述刀轴(62)转动的整形驱动器(64)；直管加工装置，包括送管组件(8)和能够对管状工件(21)进行扩孔或缩孔的胀缩加工组件(7)，所述胀缩加工组件(7)和转盘(5)隔开设置，所述送管组件(8)包括能够抓取工装夹具(51)上的管状工件(21)的第一取料件(81)、以及能够驱动第一取料件(81)将管状工件(21)输送到胀缩加工组件(7)的送料驱动器(82)。2.根据权利要求1所述的一种直管的管端加工机构，其特征在于，所述胀缩加工组件(7)位于所述转盘(5)的后侧，所述第一取料件(81)呈杆状且位于所述转盘(5)的前侧，所述第一取料件(81)的后端具有能够插入管状工件(21)内托起所述管状工件(21)的插头(91)，所述第一取料件(81)上还设置有能够与管状工件(21)的端面抵接的推管结构，所述送料驱动器(82)用于驱动所述第一取料件(81)前后移动，所述第一取料件(81)向后移动时插取管状工件(21)并输送至胀缩加工组件(7)。3.根据权利要求2所述的一种直管的管端加工机构，其特征在于，所述推管结构为设置于所述第一取料件(81)上的台阶(92)。4.根据权利要求2所述的一种直管的管端加工机构，其特征在于，所述胀缩加工组件(7)包括固定在机架(1)上的扩孔模(71)、设置在扩孔模(71)之后的挤胀杆(72)，所述挤胀杆(72)连接有能够驱动其前后移动的扩孔驱动器(73)，所述扩孔模(71)上设置有可供管状工件(21)穿过的阶梯孔(711)，所述第一取料件(81)带着管状工件(21)向后移动时将管状工件(21)推入所述阶梯孔(711)中，所述挤胀杆(72)向前移动时插入所述管状工件(21)内并配合所述阶梯孔(711)将所述管状工件(21)挤胀成型。5.根据权利要求4所述的一种直管的管端加工机构，其特征在于，所述阶梯孔(711)包括第一孔段(7111)和位于所述第一孔段(7111)之后的第二孔段(7112)，所述第二孔段(7112)的直径大于第一孔段(7111)的直径，所述扩孔模(71)上设置有插板(713)及与所述第一孔段(7111)相交的插槽(712)，所述插板(713)连接有能够驱动插入插槽(712)中并堵住所述第一孔段(7111)的插板驱动器(714)。6.根据权利要求1所述的一种直管的管端加工机构，其特征在于，所述工装夹具(51)包括一个固定夹块(511)和一个活动夹块(512)，所述固定夹块(511)上朝向活动夹块(512)的一侧设置有水平的夹管槽，所述活动夹块(512)上朝向固定夹块(511)的一侧也设置有水平的夹管槽，所述转盘(5)上还设置有能够驱动活动夹块(512)相对于固定夹
