一种新型齿条成型专用磨床.pdf

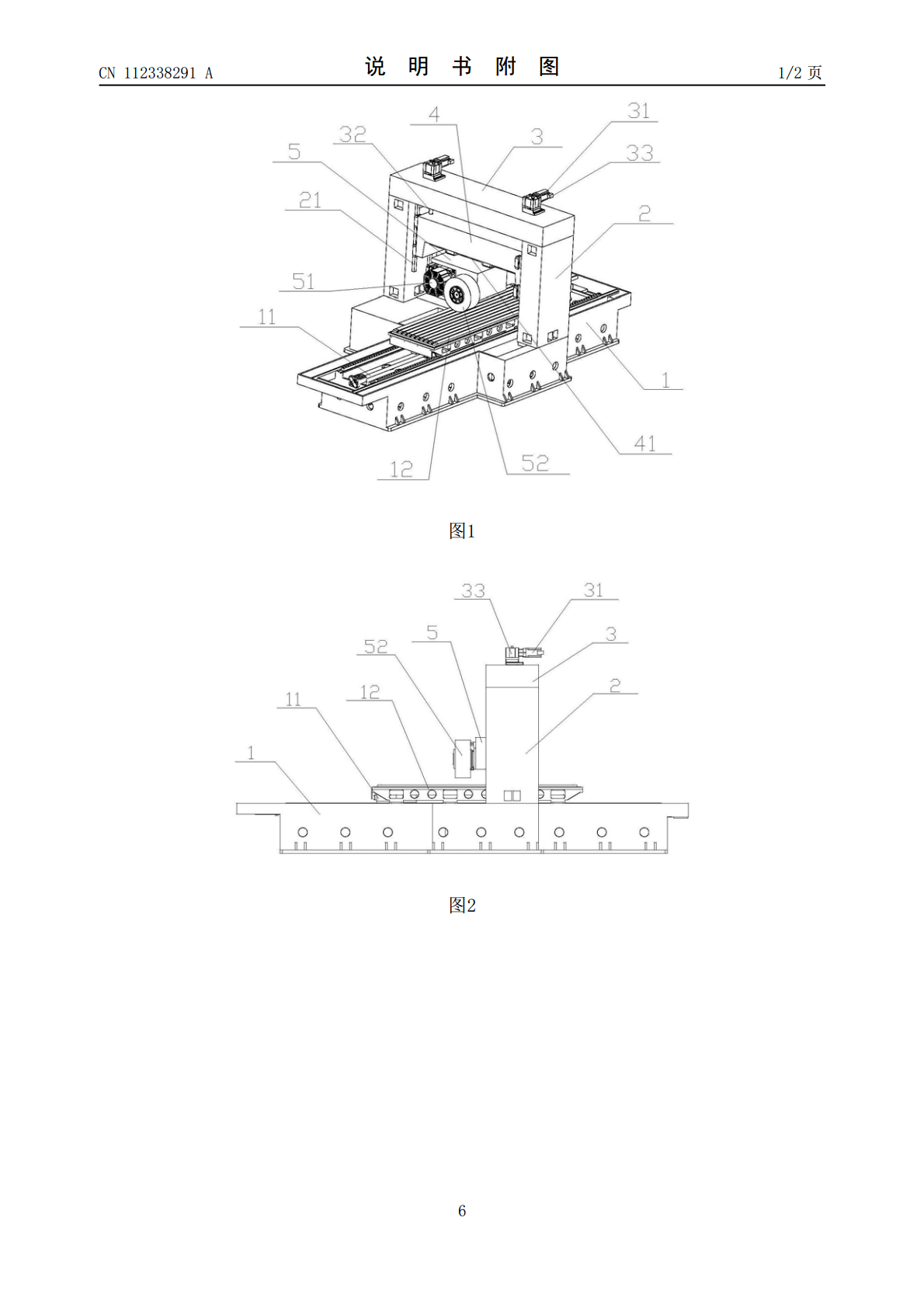

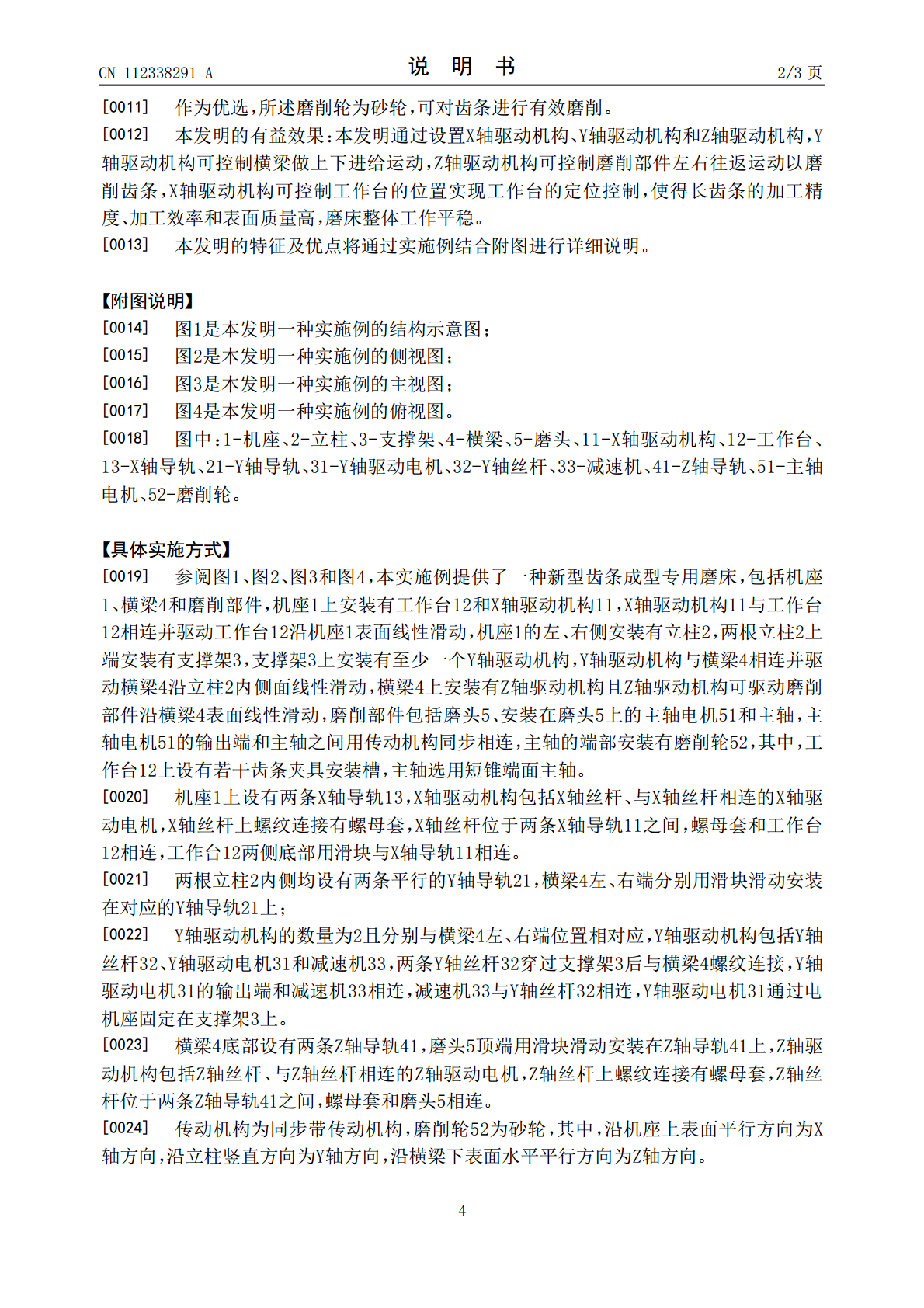

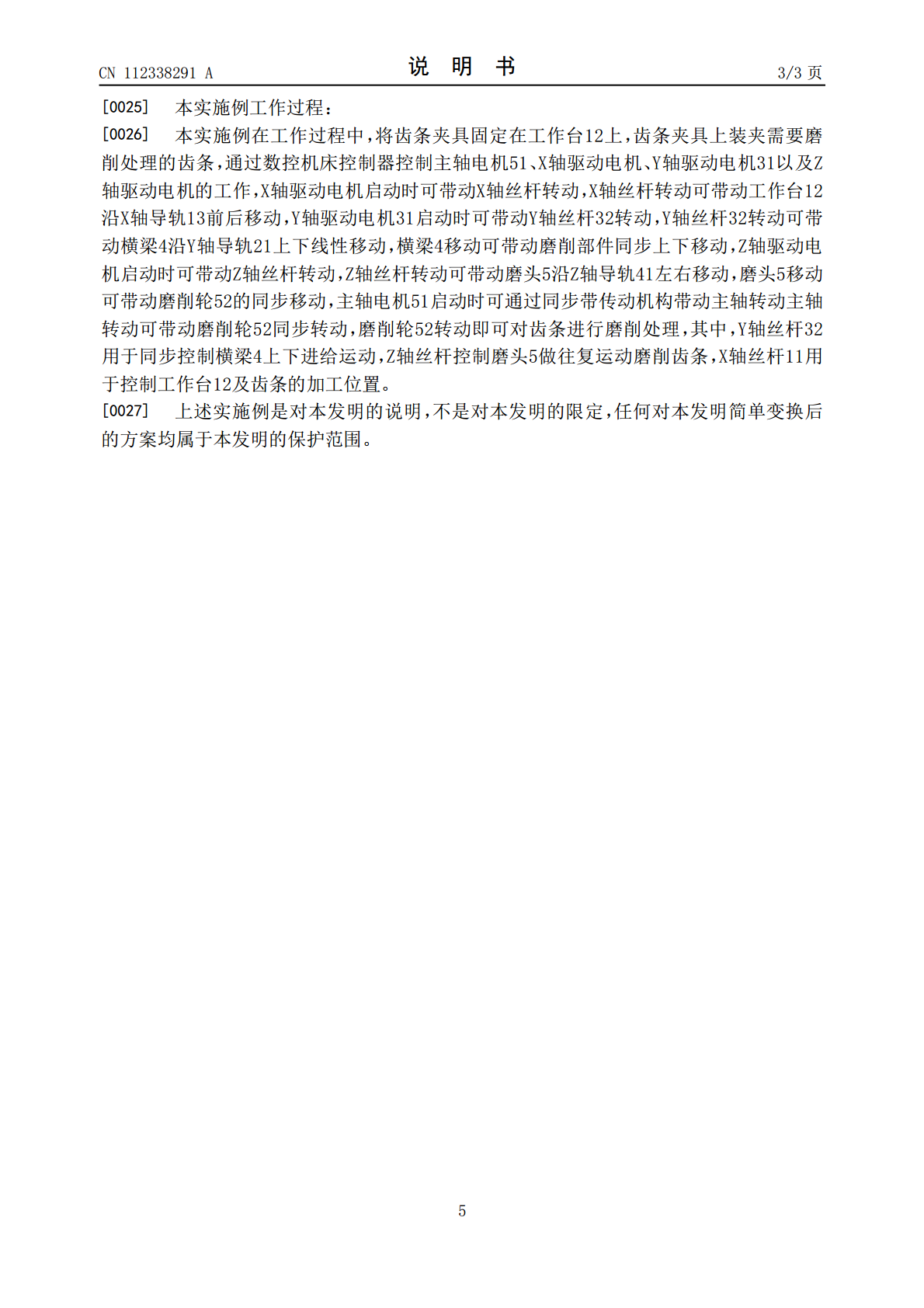

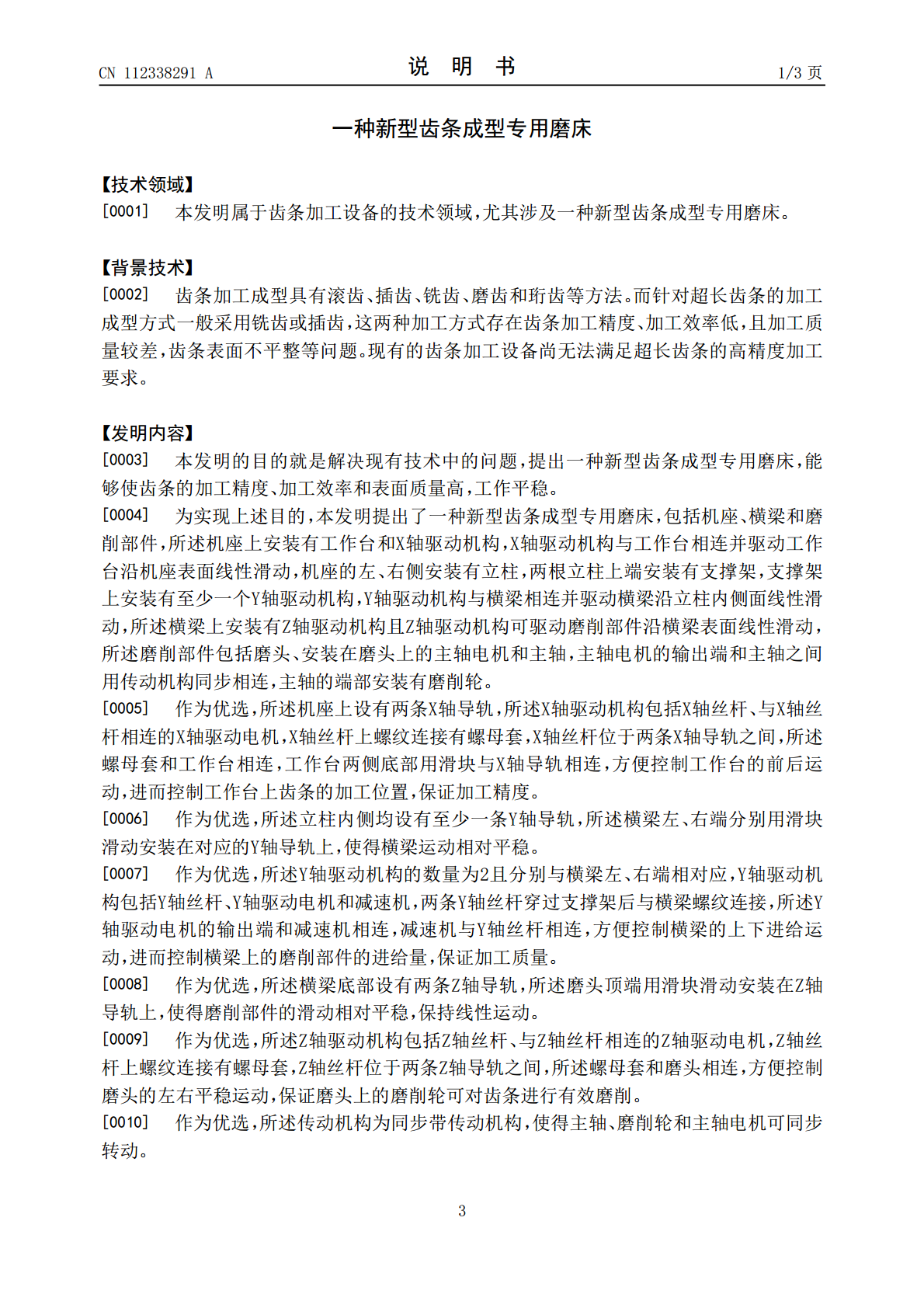

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112338291A(43)申请公布日2021.02.09(21)申请号202011330665.0(22)申请日2020.11.24(71)申请人杭州芝元机电有限公司地址311200浙江省杭州市萧山区新塘街道南秀路3089号2号楼301室(72)发明人曹荣胥宗涛刘静(74)专利代理机构杭州五洲普华专利代理事务所(特殊普通合伙)33260代理人徐晶晶(51)Int.Cl.B23F5/02(2006.01)B23Q5/40(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型齿条成型专用磨床(57)摘要本发明公开了一种新型齿条成型专用磨床，包括机座、横梁和磨削部件，所述机座上安装有工作台和X轴驱动机构，X轴驱动机构与工作台相连并驱动工作台沿机座表面线性滑动，机座的左、右侧安装有立柱，两根立柱上端安装有支撑架，支撑架上安装有至少一个Y轴驱动机构，Y轴驱动机构与横梁相连并驱动横梁沿立柱内侧面线性滑动，所述横梁上安装有Z轴驱动机构且Z轴驱动机构可驱动磨削部件沿横梁表面线性滑动，所述磨削部件包括磨头、安装在磨头上的主轴电机和主轴，主轴电机的输出端和主轴之间用传动机构同步相连，主轴的端部安装有磨削轮。本发明具有齿条的加工精度、加工效率和表面质量高，工作平稳等优点。CN112338291ACN112338291A权利要求书1/1页1.一种新型齿条成型专用磨床，其特征在于：包括机座、横梁和磨削部件，所述机座上安装有工作台和X轴驱动机构，X轴驱动机构与工作台相连并驱动工作台沿机座表面线性滑动，机座的左、右侧安装有立柱，两根立柱上端安装有支撑架，支撑架上安装有至少一个Y轴驱动机构，Y轴驱动机构与横梁相连并驱动横梁沿立柱内侧面线性滑动，所述横梁上安装有Z轴驱动机构且Z轴驱动机构可驱动磨削部件沿横梁表面线性滑动，所述磨削部件包括磨头、安装在磨头上的主轴电机和主轴，主轴电机的输出端和主轴之间用传动机构同步相连，主轴的端部安装有磨削轮。2.如权利要求1所述的新型齿条成型专用磨床，其特征在于：所述机座上设有两条X轴导轨，所述X轴驱动机构包括X轴丝杆、与X轴丝杆相连的X轴驱动电机，X轴丝杆上螺纹连接有螺母套，X轴丝杆位于两条X轴导轨之间，所述螺母套和工作台相连，工作台两侧底部用滑块与X轴导轨相连。3.如权利要求1所述的新型齿条成型专用磨床，其特征在于：所述立柱内侧均设有至少一条Y轴导轨，所述横梁左、右端分别用滑块滑动安装在对应的Y轴导轨上。4.如权利要求3所述的新型齿条成型专用磨床，其特征在于：所述Y轴驱动机构的数量为2且分别与横梁左、右端相对应，Y轴驱动机构包括Y轴丝杆、Y轴驱动电机和减速机，两条Y轴丝杆穿过支撑架后与横梁螺纹连接，所述Y轴驱动电机的输出端和减速机相连，减速机与Y轴丝杆相连。5.如权利要求1所述的新型齿条成型专用磨床，其特征在于：所述横梁底部设有两条Z轴导轨，所述磨头顶端用滑块滑动安装在Z轴导轨上。6.如权利要求5所述的新型齿条成型专用磨床，其特征在于：所述Z轴驱动机构包括Z轴丝杆、与Z轴丝杆相连的Z轴驱动电机，Z轴丝杆上螺纹连接有螺母套，Z轴丝杆位于两条Z轴导轨之间，所述螺母套和磨头相连。7.如权利要求1至6中任一项所述的新型齿条成型专用磨床，其特征在于：所述传动机构为同步带传动机构。8.如权利要求7所述的新型齿条成型专用磨床，其特征在于：所述磨削轮为砂轮。2CN112338291A说明书1/3页一种新型齿条成型专用磨床【技术领域】[0001]本发明属于齿条加工设备的技术领域，尤其涉及一种新型齿条成型专用磨床。【背景技术】[0002]齿条加工成型具有滚齿、插齿、铣齿、磨齿和珩齿等方法。而针对超长齿条的加工成型方式一般采用铣齿或插齿，这两种加工方式存在齿条加工精度、加工效率低，且加工质量较差，齿条表面不平整等问题。现有的齿条加工设备尚无法满足超长齿条的高精度加工要求。【发明内容】[0003]本发明的目的就是解决现有技术中的问题，提出一种新型齿条成型专用磨床，能够使齿条的加工精度、加工效率和表面质量高，工作平稳。[0004]为实现上述目的，本发明提出了一种新型齿条成型专用磨床，包括机座、横梁和磨削部件，所述机座上安装有工作台和X轴驱动机构，X轴驱动机构与工作台相连并驱动工作台沿机座表面线性滑动，机座的左、右侧安装有立柱，两根立柱上端安装有支撑架，支撑架上安装有至少一个Y轴驱动机构，Y轴驱动机构与横梁相连并驱动横梁沿立柱内侧面线性滑动，所述横梁上安装有Z轴驱动机构且Z轴驱动机构可驱动磨削部件沿横梁表面线性滑动，所述磨削部件包括磨头、安装在磨头上的主轴电机和主轴，主轴电机的输出端和主轴之间用传动机构同步相连，主轴的端部安装有磨削轮。[0005]作为优
