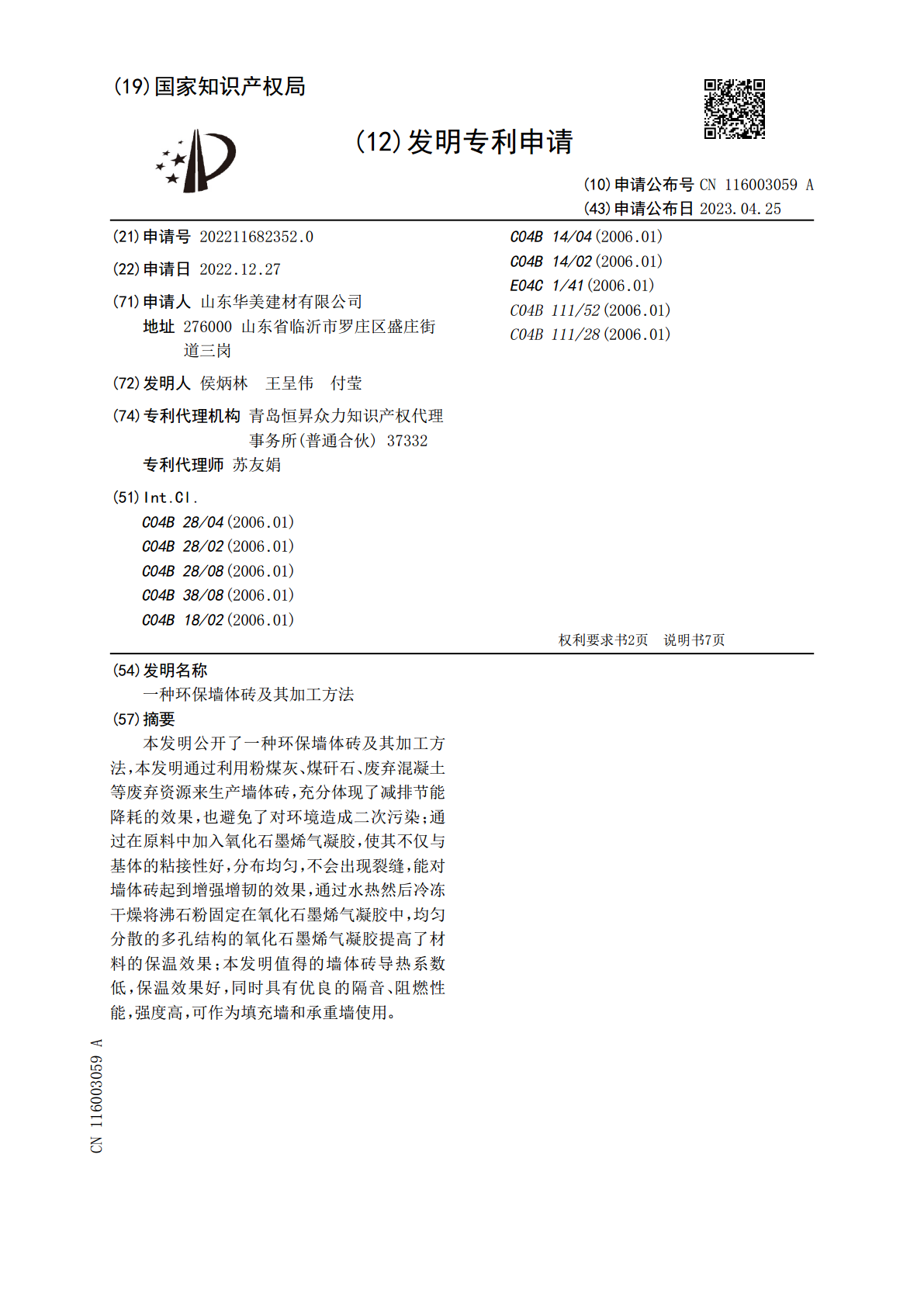

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116003059A(43)申请公布日2023.04.25(21)申请号202211682352.0C04B14/04(2006.01)(22)申请日2022.12.27C04B14/02(2006.01)E04C1/41(2006.01)(71)申请人山东华美建材有限公司C04B111/52(2006.01)地址276000山东省临沂市罗庄区盛庄街C04B111/28(2006.01)道三岗(72)发明人侯炳林王呈伟付莹(74)专利代理机构青岛恒昇众力知识产权代理事务所(普通合伙)37332专利代理师苏友娟(51)Int.Cl.C04B28/04(2006.01)C04B28/02(2006.01)C04B28/08(2006.01)C04B38/08(2006.01)C04B18/02(2006.01)权利要求书2页说明书7页(54)发明名称一种环保墙体砖及其加工方法(57)摘要本发明公开了一种环保墙体砖及其加工方法，本发明通过利用粉煤灰、煤矸石、废弃混凝土等废弃资源来生产墙体砖，充分体现了减排节能降耗的效果，也避免了对环境造成二次污染；通过在原料中加入氧化石墨烯气凝胶，使其不仅与基体的粘接性好，分布均匀，不会出现裂缝，能对墙体砖起到增强增韧的效果，通过水热然后冷冻干燥将沸石粉固定在氧化石墨烯气凝胶中，均匀分散的多孔结构的氧化石墨烯气凝胶提高了材料的保温效果；本发明值得的墙体砖导热系数低，保温效果好，同时具有优良的隔音、阻燃性能，强度高，可作为填充墙和承重墙使用。CN116003059ACN116003059A权利要求书1/2页1.一种环保墙体砖，其特征在于，包括如下组分：粉煤灰、煤矸石、废弃混凝土、氧化石墨烯、水泥、减水剂、缓凝剂、水。2.如权利要求1所述的环保墙体砖，其特征在于，以质量份计，包括如下组分：30‑50份粉煤灰、10‑20份煤矸石、60‑100份废弃混凝土、10‑20份氧化石墨烯、50‑80份水泥、0.5‑1.5份减水剂、0.5‑1.5份缓凝剂、80‑100份水。3.如权利要求1或2所述的环保墙体砖，其特征在于，所述氧化石墨烯为氧化石墨烯气凝胶，其制备方法如下：1）将石墨粉、硝酸钠分散于与浓H2SO4中，加热至60‑100℃搅拌反应1‑2h后，在冰浴下冷却至0‑10℃，加入高锰酸钾，在0‑10℃下反应1‑2h后，加入水，然后滴加双氧水，滴加完毕后，将所得的混合物离心分离，下层的沉淀分别依次用水、质量百分浓度为10‑30wt％的盐酸、无水乙醇各洗2‑3次后干燥得到氧化石墨烯；2）将4‑6g沸石粉、3‑5g步骤1）制得的氧化石墨烯混合得到混合物，然后将混合物均匀分散于150‑300mL水中，在60‑100Hz、120‑150W条件下超声处理1‑2h后，将其转移至聚四氟乙烯内衬的高压反应釜中，在150‑200℃反应10‑12h，反应完毕后冷却至室温，过滤得到凝胶状物质，将凝胶状物质在‑45~‑40℃冷冻干燥20‑24h，然后在10‑40℃下进行真空升华，得到氧化石墨烯气凝胶。4.如权利要求1或2所述的环保墙体砖，其特征在于，所述氧化石墨烯为氧化石墨烯气凝胶，其制备方法如下：1）将5‑10g石墨、3‑5g硝酸钠分散于与500‑650mL98wt%浓H2SO4中，加热至60‑100℃搅拌反应1‑2h后，在冰浴下冷却至0‑10℃，加入30‑40g高锰酸钾，在0‑10℃下反应1‑2h后，加入500‑1000mL水，然后滴加150‑250mL20‑30wt%双氧水，滴加完毕后，将所得的混合物离心分离，下层的沉淀分别依次用水、质量百分浓度为10‑30wt％的盐酸、无水乙醇各洗2‑3次后干燥得到氧化石墨烯；2）将5‑8g步骤1）得到的氧化石墨烯与300‑500mL水混合，在60‑100Hz、120‑150W条件下超声处理20‑30min，加入5‑10mL25‑28wt%氨水，加热至70‑100℃反应4‑6h得到氧化石墨烯溶液；将3‑6g盐酸多巴胺加入水50‑100mL，加入4‑10mL25‑28wt%氨水，在室温下搅拌20‑30min后加入至氧化石墨烯溶液中，在80‑100℃下反应4‑6h，加入1‑3g3‑(二甲基胺)丙烯腈、在100‑120℃反应3‑4h，冷却至室温，过滤、在60‑80℃下干燥6‑8h得到氧化石墨烯中间体；3）将3‑5g氧化石墨烯中间体加入到300‑500mL50‑75wt%乙醇水溶液中搅拌10‑20min，依次加入5‑10g盐酸羟胺、3‑7g碳酸钠，加热至50‑80℃反应20‑24h后，冷却至室温，在转速为2000‑3000rpm下离心20‑30min，收集沉淀物，将沉淀物依次用无水甲醇与水洗涤2‑3次后在60‑80℃下干燥6‑8h得到接枝氧化
