一种用于地震采集装置的安装设备及采集装置和安装方法.pdf

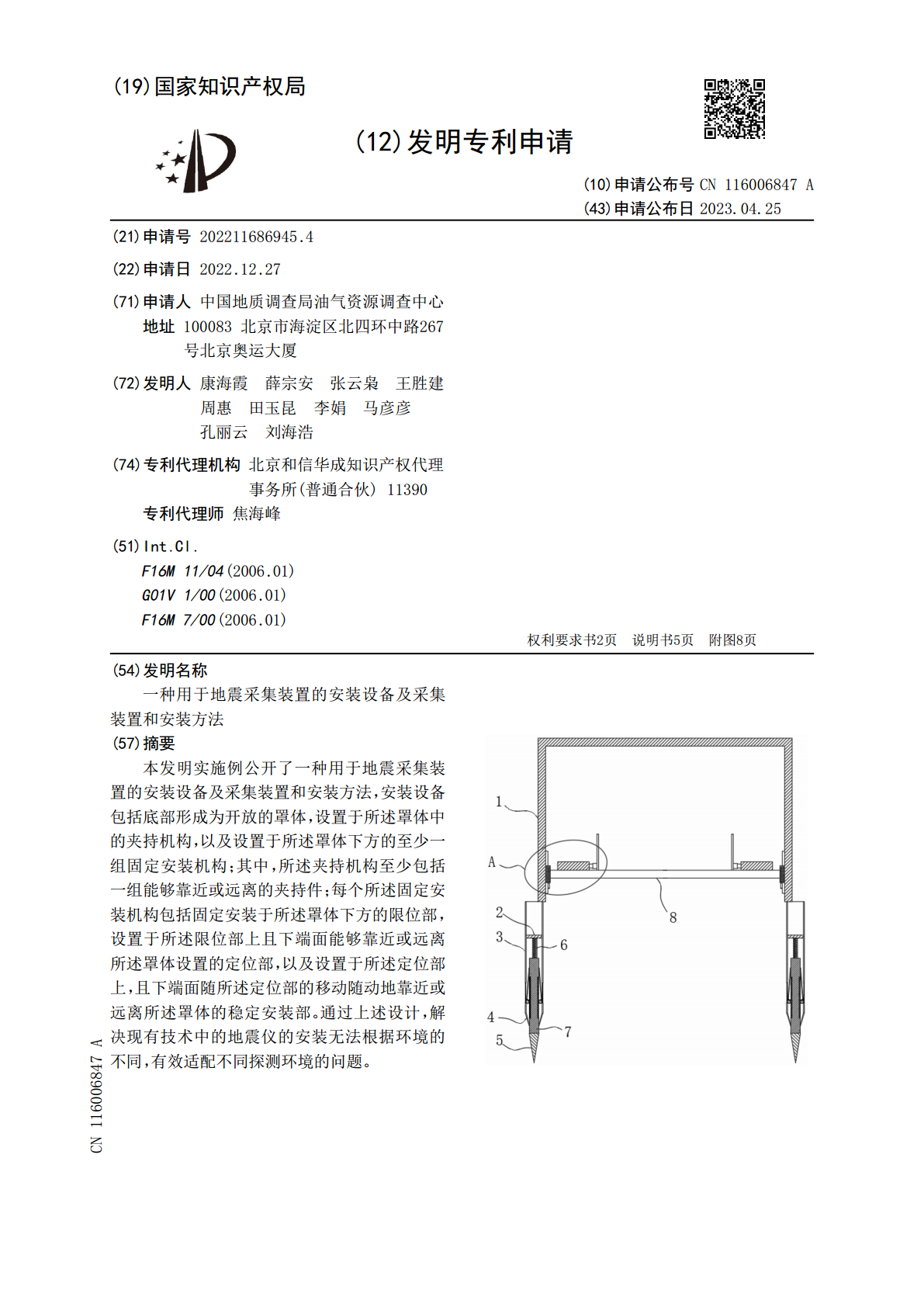

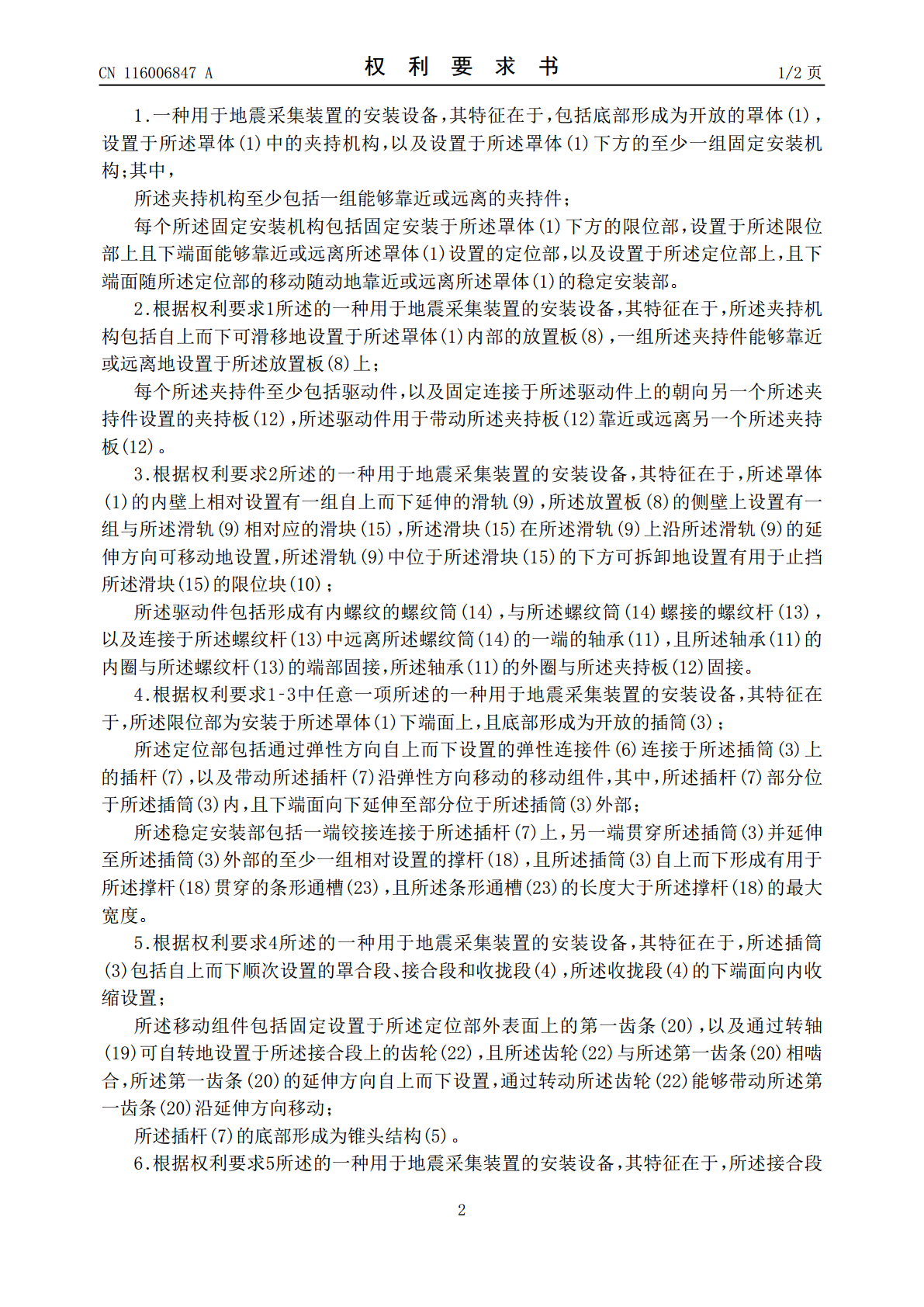

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116006847A(43)申请公布日2023.04.25(21)申请号202211686945.4(22)申请日2022.12.27(71)申请人中国地质调查局油气资源调查中心地址100083北京市海淀区北四环中路267号北京奥运大厦(72)发明人康海霞薛宗安张云枭王胜建周惠田玉昆李娟马彦彦孔丽云刘海浩(74)专利代理机构北京和信华成知识产权代理事务所(普通合伙)11390专利代理师焦海峰(51)Int.Cl.F16M11/04(2006.01)G01V1/00(2006.01)F16M7/00(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种用于地震采集装置的安装设备及采集装置和安装方法(57)摘要本发明实施例公开了一种用于地震采集装置的安装设备及采集装置和安装方法，安装设备包括底部形成为开放的罩体，设置于所述罩体中的夹持机构，以及设置于所述罩体下方的至少一组固定安装机构；其中，所述夹持机构至少包括一组能够靠近或远离的夹持件；每个所述固定安装机构包括固定安装于所述罩体下方的限位部，设置于所述限位部上且下端面能够靠近或远离所述罩体设置的定位部，以及设置于所述定位部上，且下端面随所述定位部的移动随动地靠近或远离所述罩体的稳定安装部。通过上述设计，解决现有技术中的地震仪的安装无法根据环境的不同，有效适配不同探测环境的问题。CN116006847ACN116006847A权利要求书1/2页1.一种用于地震采集装置的安装设备，其特征在于，包括底部形成为开放的罩体(1)，设置于所述罩体(1)中的夹持机构，以及设置于所述罩体(1)下方的至少一组固定安装机构；其中，所述夹持机构至少包括一组能够靠近或远离的夹持件；每个所述固定安装机构包括固定安装于所述罩体(1)下方的限位部，设置于所述限位部上且下端面能够靠近或远离所述罩体(1)设置的定位部，以及设置于所述定位部上，且下端面随所述定位部的移动随动地靠近或远离所述罩体(1)的稳定安装部。2.根据权利要求1所述的一种用于地震采集装置的安装设备，其特征在于，所述夹持机构包括自上而下可滑移地设置于所述罩体(1)内部的放置板(8)，一组所述夹持件能够靠近或远离地设置于所述放置板(8)上；每个所述夹持件至少包括驱动件，以及固定连接于所述驱动件上的朝向另一个所述夹持件设置的夹持板(12)，所述驱动件用于带动所述夹持板(12)靠近或远离另一个所述夹持板(12)。3.根据权利要求2所述的一种用于地震采集装置的安装设备，其特征在于，所述罩体(1)的内壁上相对设置有一组自上而下延伸的滑轨(9)，所述放置板(8)的侧壁上设置有一组与所述滑轨(9)相对应的滑块(15)，所述滑块(15)在所述滑轨(9)上沿所述滑轨(9)的延伸方向可移动地设置，所述滑轨(9)中位于所述滑块(15)的下方可拆卸地设置有用于止挡所述滑块(15)的限位块(10)；所述驱动件包括形成有内螺纹的螺纹筒(14)，与所述螺纹筒(14)螺接的螺纹杆(13)，以及连接于所述螺纹杆(13)中远离所述螺纹筒(14)的一端的轴承(11)，且所述轴承(11)的内圈与所述螺纹杆(13)的端部固接，所述轴承(11)的外圈与所述夹持板(12)固接。4.根据权利要求1‑3中任意一项所述的一种用于地震采集装置的安装设备，其特征在于，所述限位部为安装于所述罩体(1)下端面上，且底部形成为开放的插筒(3)；所述定位部包括通过弹性方向自上而下设置的弹性连接件(6)连接于所述插筒(3)上的插杆(7)，以及带动所述插杆(7)沿弹性方向移动的移动组件，其中，所述插杆(7)部分位于所述插筒(3)内，且下端面向下延伸至部分位于所述插筒(3)外部；所述稳定安装部包括一端铰接连接于所述插杆(7)上，另一端贯穿所述插筒(3)并延伸至所述插筒(3)外部的至少一组相对设置的撑杆(18)，且所述插筒(3)自上而下形成有用于所述撑杆(18)贯穿的条形通槽(23)，且所述条形通槽(23)的长度大于所述撑杆(18)的最大宽度。5.根据权利要求4所述的一种用于地震采集装置的安装设备，其特征在于，所述插筒(3)包括自上而下顺次设置的罩合段、接合段和收拢段(4)，所述收拢段(4)的下端面向内收缩设置；所述移动组件包括固定设置于所述定位部外表面上的第一齿条(20)，以及通过转轴(19)可自转地设置于所述接合段上的齿轮(22)，且所述齿轮(22)与所述第一齿条(20)相啮合，所述第一齿条(20)的延伸方向自上而下设置，通过转动所述齿轮(22)能够带动所述第一齿条(20)沿延伸方向移动；所述插杆(7)的底部形成为锥头结构(5)。6.根据权利要求5所述的一种用于地震采集装置的安装设备，其特征在于，所述接合段2CN116006847A权利
