一种机械设备制造用多功能工作台.pdf

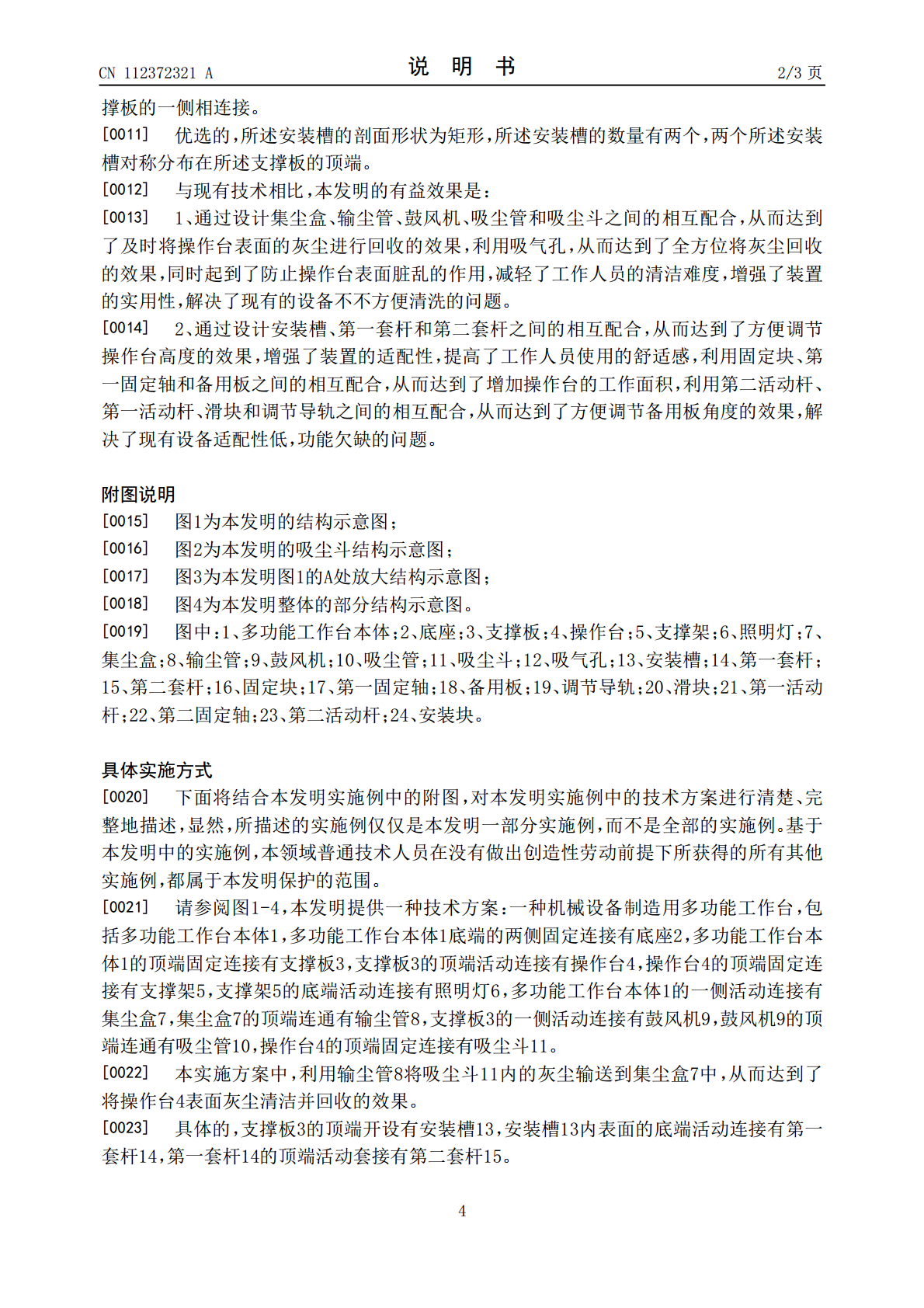

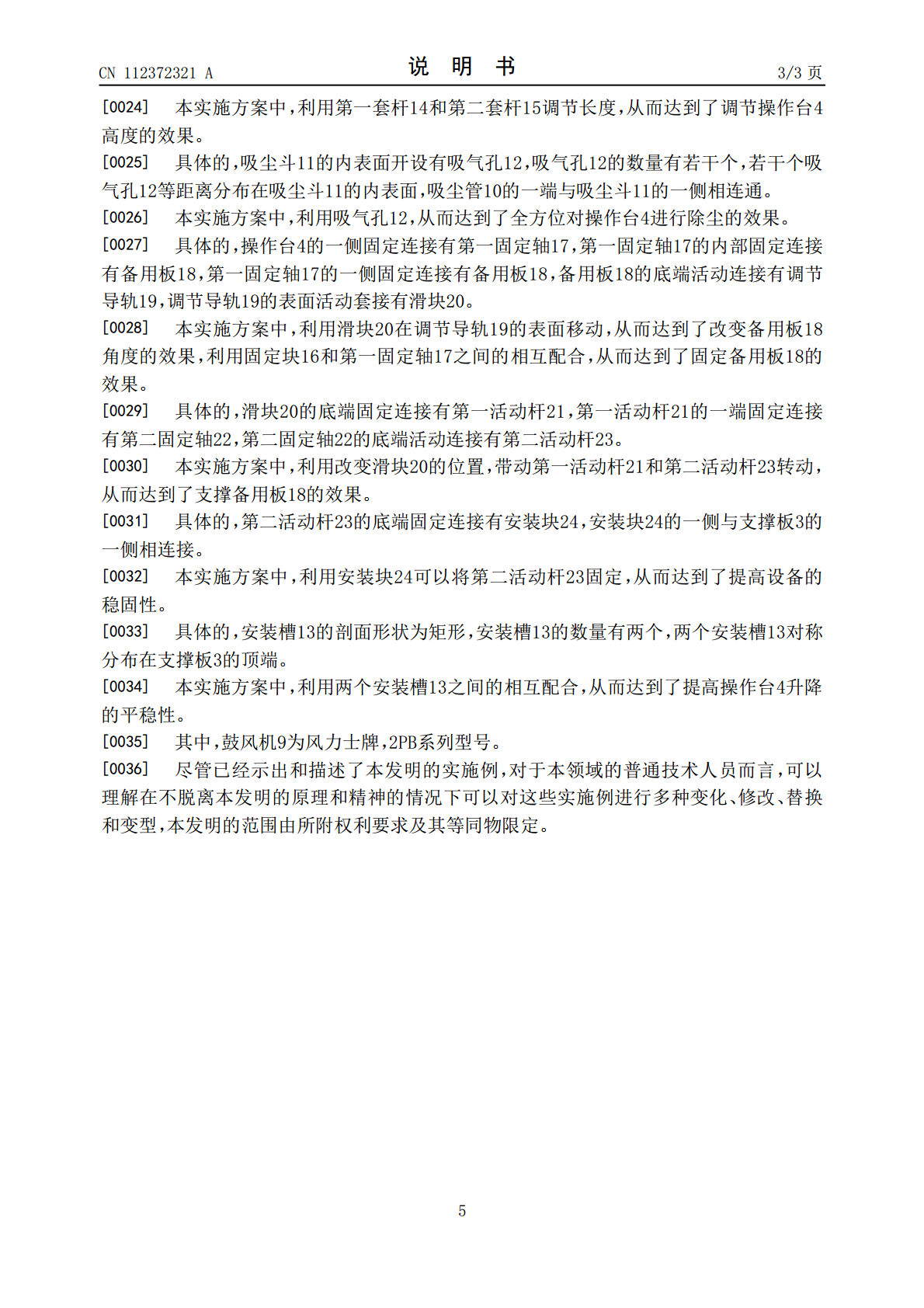

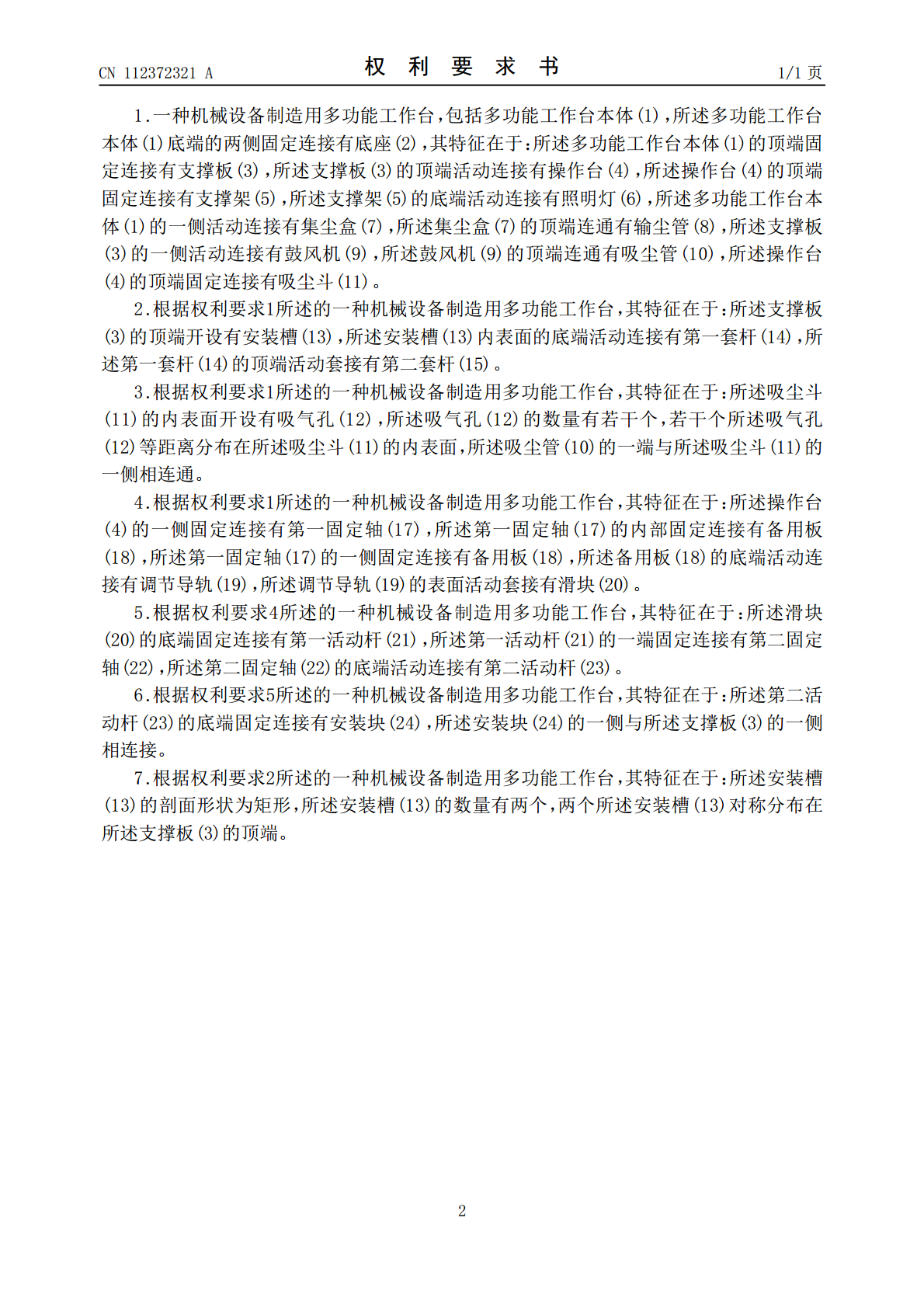

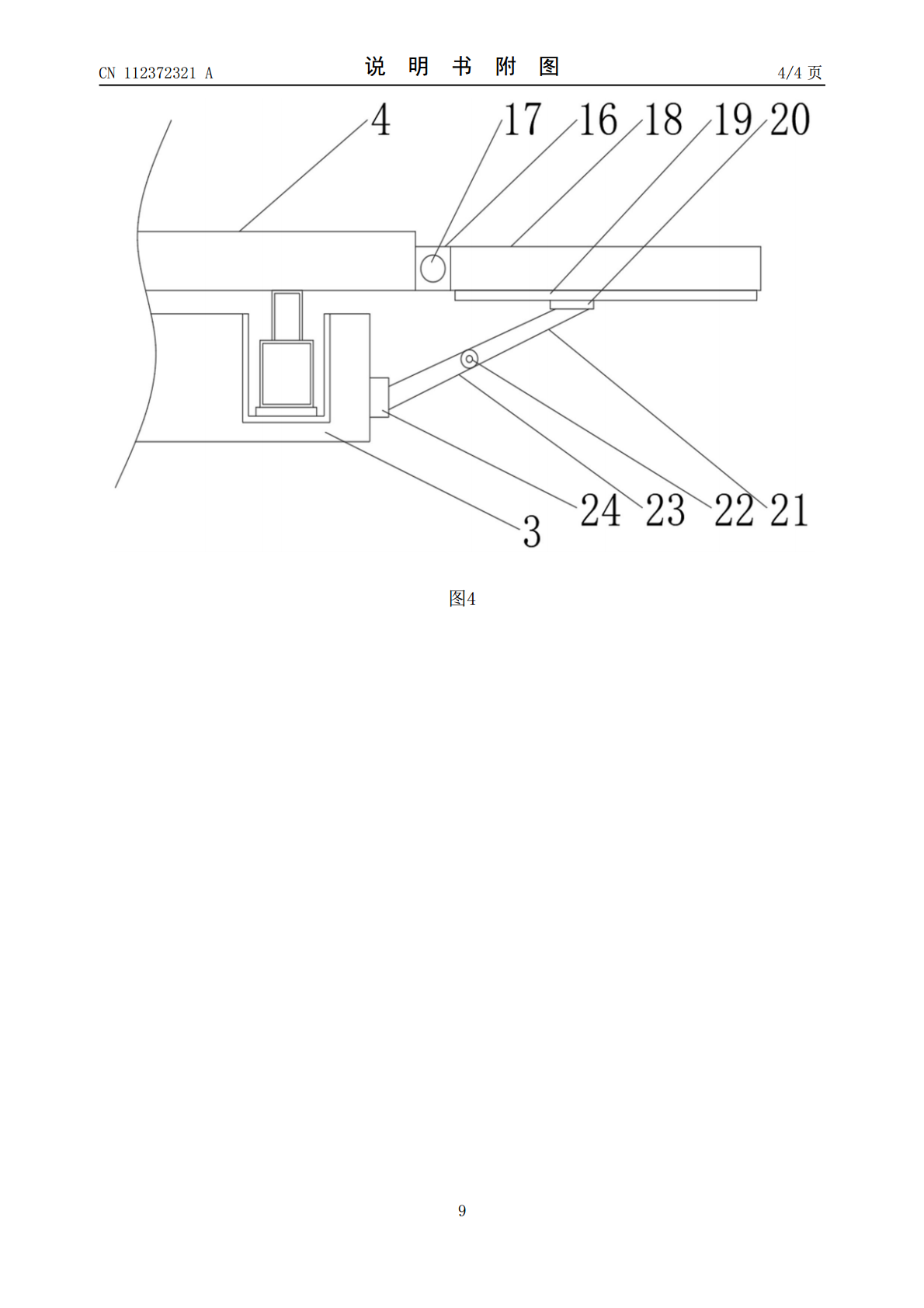

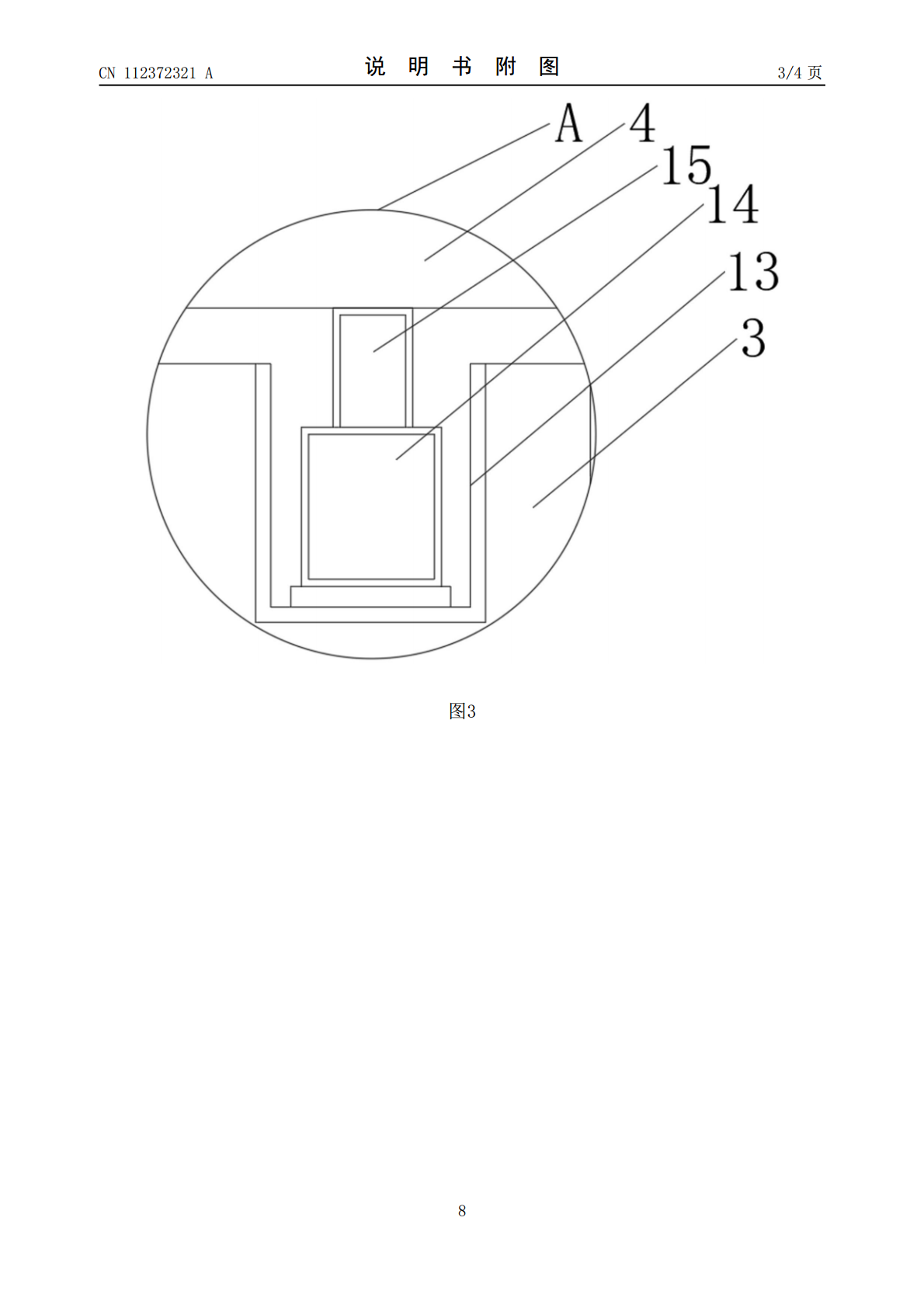

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112372321A(43)申请公布日2021.02.19(21)申请号202011366738.1(22)申请日2020.11.27(71)申请人湖州同奇机械设备有限公司地址313000浙江省湖州市南浔区旧馆镇市场一路11号（自主申报）(72)发明人陈怀美(74)专利代理机构北京华仁联合知识产权代理有限公司11588代理人孙艾明(51)Int.Cl.B23Q1/01(2006.01)B23Q1/25(2006.01)B23Q11/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种机械设备制造用多功能工作台(57)摘要本发明公开了一种机械设备制造用多功能工作台，包括多功能工作台本体，所述多功能工作台本体底端的两侧固定连接有底座，所述多功能工作台本体的顶端固定连接有支撑板，所述支撑板的顶端活动连接有操作台，所述操作台的顶端固定连接有支撑架，所述支撑架的底端活动连接有照明灯，所述多功能工作台本体的一侧活动连接有集尘盒；通过设计集尘盒、输尘管、鼓风机、吸尘管和吸尘斗之间的相互配合，从而达到了及时将操作台表面的灰尘进行回收的效果，利用吸气孔，从而达到了全方位将灰尘回收的效果，同时起到了防止操作台表面脏乱的作用，减轻了工作人员的清洁难度，增强了装置的实用性，解决了现有的设备不不方便清洗的问题。CN112372321ACN112372321A权利要求书1/1页1.一种机械设备制造用多功能工作台，包括多功能工作台本体(1)，所述多功能工作台本体(1)底端的两侧固定连接有底座(2)，其特征在于：所述多功能工作台本体(1)的顶端固定连接有支撑板(3)，所述支撑板(3)的顶端活动连接有操作台(4)，所述操作台(4)的顶端固定连接有支撑架(5)，所述支撑架(5)的底端活动连接有照明灯(6)，所述多功能工作台本体(1)的一侧活动连接有集尘盒(7)，所述集尘盒(7)的顶端连通有输尘管(8)，所述支撑板(3)的一侧活动连接有鼓风机(9)，所述鼓风机(9)的顶端连通有吸尘管(10)，所述操作台(4)的顶端固定连接有吸尘斗(11)。2.根据权利要求1所述的一种机械设备制造用多功能工作台，其特征在于：所述支撑板(3)的顶端开设有安装槽(13)，所述安装槽(13)内表面的底端活动连接有第一套杆(14)，所述第一套杆(14)的顶端活动套接有第二套杆(15)。3.根据权利要求1所述的一种机械设备制造用多功能工作台，其特征在于：所述吸尘斗(11)的内表面开设有吸气孔(12)，所述吸气孔(12)的数量有若干个，若干个所述吸气孔(12)等距离分布在所述吸尘斗(11)的内表面，所述吸尘管(10)的一端与所述吸尘斗(11)的一侧相连通。4.根据权利要求1所述的一种机械设备制造用多功能工作台，其特征在于：所述操作台(4)的一侧固定连接有第一固定轴(17)，所述第一固定轴(17)的内部固定连接有备用板(18)，所述第一固定轴(17)的一侧固定连接有备用板(18)，所述备用板(18)的底端活动连接有调节导轨(19)，所述调节导轨(19)的表面活动套接有滑块(20)。5.根据权利要求4所述的一种机械设备制造用多功能工作台，其特征在于：所述滑块(20)的底端固定连接有第一活动杆(21)，所述第一活动杆(21)的一端固定连接有第二固定轴(22)，所述第二固定轴(22)的底端活动连接有第二活动杆(23)。6.根据权利要求5所述的一种机械设备制造用多功能工作台，其特征在于：所述第二活动杆(23)的底端固定连接有安装块(24)，所述安装块(24)的一侧与所述支撑板(3)的一侧相连接。7.根据权利要求2所述的一种机械设备制造用多功能工作台，其特征在于：所述安装槽(13)的剖面形状为矩形，所述安装槽(13)的数量有两个，两个所述安装槽(13)对称分布在所述支撑板(3)的顶端。2CN112372321A说明书1/3页一种机械设备制造用多功能工作台技术领域[0001]本发明属于机械设备制造技术领域，具体涉及一种机械设备制造用多功能工作台。背景技术[0002]机械设备的制造需要在专业的工作台上进行，工作台采用优质冷扎板精工制作而成，坚固的工作桌框架，牢固平稳，工作台适合于模具、钳工、检测、维修、组装等各种不同应用场合，具有良好的耐腐蚀性，耐脏性，抗冲击性和承重能力强，桌面经特殊处理，具有防腐、抗冲击力强等特点。[0003]现有的工作台在工作的过程中，由于机械设备在制造的过程中，会产生大量垃圾，由于垃圾的颗粒较小，从而增加了清理的难度，通过人工进行擦拭，会在工作台表面留下水印，容易导致机械设备发生腐蚀而损坏，从而提高成本的问题，为此我们提出一种机械设备制造用多功能工作台。发明内容[0004]本发明的目的在
