一种具有自动送料功能的螺旋压力机.pdf

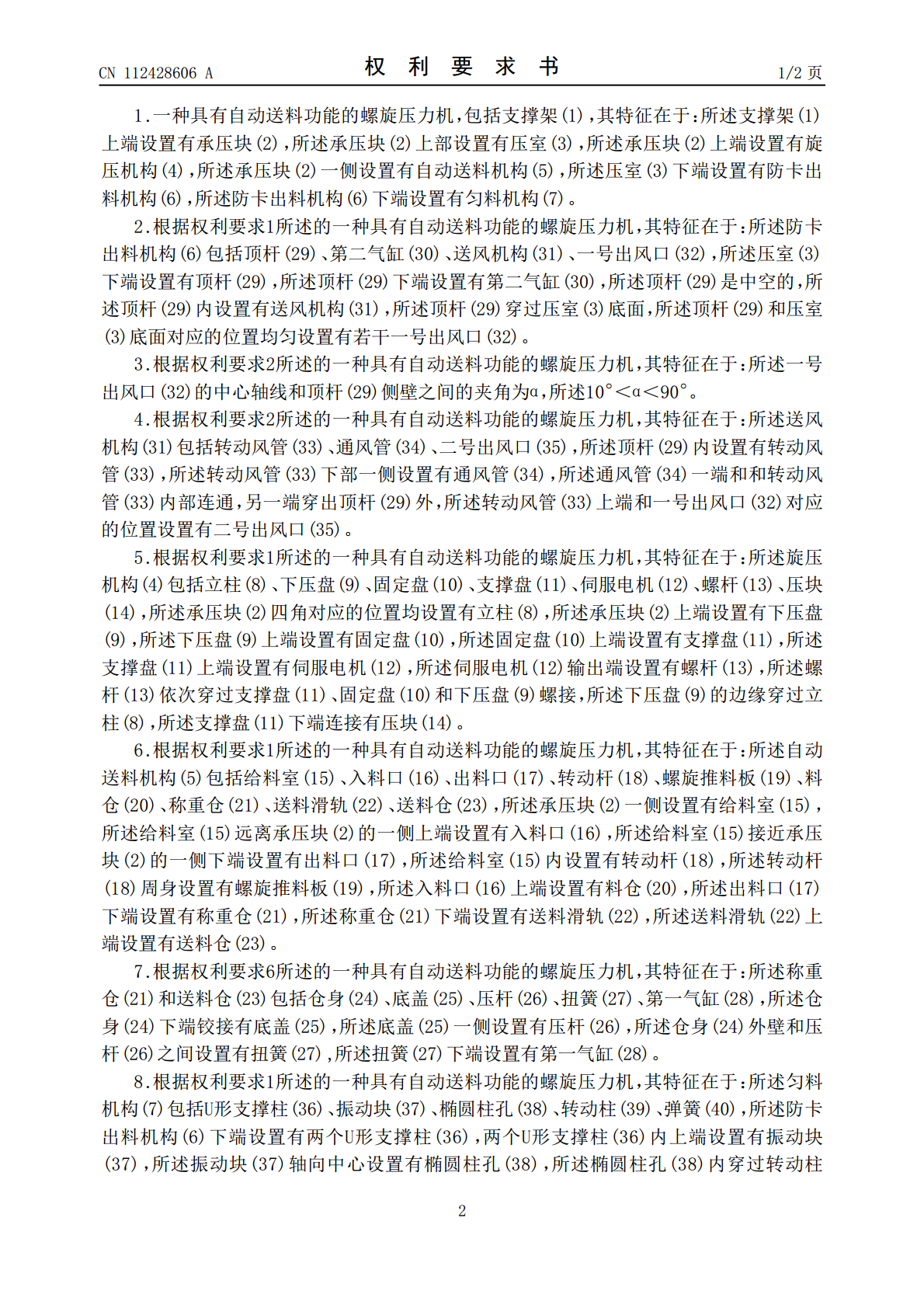

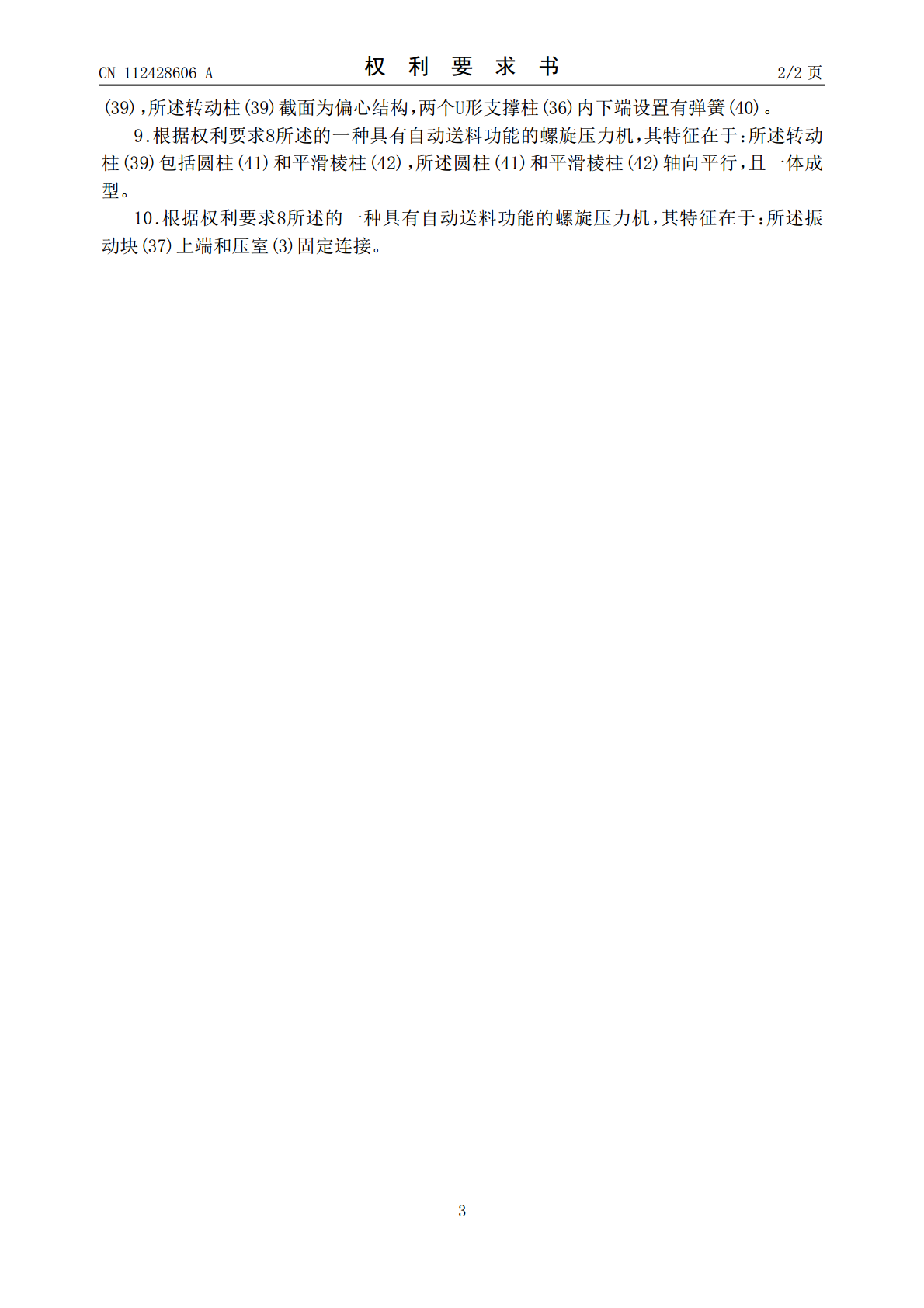

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112428606A(43)申请公布日2021.03.02(21)申请号202011204732.4B30B11/02(2006.01)(22)申请日2020.11.02B30B11/04(2006.01)B30B15/28(2006.01)(71)申请人江苏新泰隆管件有限公司地址224700江苏省盐城市建湖县高新区航空路868号(72)发明人李正华金龙夏誉容卢彦名夏一文(74)专利代理机构北京华际知识产权代理有限公司11676代理人王超(51)Int.Cl.B30B1/18(2006.01)B30B15/00(2006.01)B30B15/30(2006.01)B30B15/32(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种具有自动送料功能的螺旋压力机(57)摘要本发明公开了一种具有自动送料功能的螺旋压力机，包括支撑架，所述支撑架上端设置有承压块，所述承压块上部设置有压室，所述承压块上端设置有旋压机构，所述承压块一侧设置有自动送料机构，所述压室下端设置有防卡出料机构，所述防卡出料机构下端设置有匀料机构；本发明公开的一种具有自动送料功能的螺旋压力机，其自动送料机构可均匀、定量、高效的将碎料运送至压室内，防卡出料机构可将压制成型的产品顶出压室外进行下一个步骤，且在将产品顶出前清理周围的渣屑，防止渣屑卡紧防卡出料机构，匀料机构可在压制成型之前将碎料抖动均匀，防止得到的成品密度不均匀，内部存在孔洞，影响力学性能。CN112428606ACN112428606A权利要求书1/2页1.一种具有自动送料功能的螺旋压力机，包括支撑架(1)，其特征在于：所述支撑架(1)上端设置有承压块(2)，所述承压块(2)上部设置有压室(3)，所述承压块(2)上端设置有旋压机构(4)，所述承压块(2)一侧设置有自动送料机构(5)，所述压室(3)下端设置有防卡出料机构(6)，所述防卡出料机构(6)下端设置有匀料机构(7)。2.根据权利要求1所述的一种具有自动送料功能的螺旋压力机，其特征在于：所述防卡出料机构(6)包括顶杆(29)、第二气缸(30)、送风机构(31)、一号出风口(32)，所述压室(3)下端设置有顶杆(29)，所述顶杆(29)下端设置有第二气缸(30)，所述顶杆(29)是中空的，所述顶杆(29)内设置有送风机构(31)，所述顶杆(29)穿过压室(3)底面，所述顶杆(29)和压室(3)底面对应的位置均匀设置有若干一号出风口(32)。3.根据权利要求2所述的一种具有自动送料功能的螺旋压力机，其特征在于：所述一号出风口(32)的中心轴线和顶杆(29)侧壁之间的夹角为α，所述10°＜α＜90°。4.根据权利要求2所述的一种具有自动送料功能的螺旋压力机，其特征在于：所述送风机构(31)包括转动风管(33)、通风管(34)、二号出风口(35)，所述顶杆(29)内设置有转动风管(33)，所述转动风管(33)下部一侧设置有通风管(34)，所述通风管(34)一端和和转动风管(33)内部连通，另一端穿出顶杆(29)外，所述转动风管(33)上端和一号出风口(32)对应的位置设置有二号出风口(35)。5.根据权利要求1所述的一种具有自动送料功能的螺旋压力机，其特征在于：所述旋压机构(4)包括立柱(8)、下压盘(9)、固定盘(10)、支撑盘(11)、伺服电机(12)、螺杆(13)、压块(14)，所述承压块(2)四角对应的位置均设置有立柱(8)，所述承压块(2)上端设置有下压盘(9)，所述下压盘(9)上端设置有固定盘(10)，所述固定盘(10)上端设置有支撑盘(11)，所述支撑盘(11)上端设置有伺服电机(12)，所述伺服电机(12)输出端设置有螺杆(13)，所述螺杆(13)依次穿过支撑盘(11)、固定盘(10)和下压盘(9)螺接，所述下压盘(9)的边缘穿过立柱(8)，所述支撑盘(11)下端连接有压块(14)。6.根据权利要求1所述的一种具有自动送料功能的螺旋压力机，其特征在于：所述自动送料机构(5)包括给料室(15)、入料口(16)、出料口(17)、转动杆(18)、螺旋推料板(19)、料仓(20)、称重仓(21)、送料滑轨(22)、送料仓(23)，所述承压块(2)一侧设置有给料室(15)，所述给料室(15)远离承压块(2)的一侧上端设置有入料口(16)，所述给料室(15)接近承压块(2)的一侧下端设置有出料口(17)，所述给料室(15)内设置有转动杆(18)，所述转动杆(18)周身设置有螺旋推料板(19)，所述入料口(16)上端设置有料仓(20)，所述出料口(17)下端设置有称重仓(21)，所述称重仓(21)下端设置有送料滑轨(22)，所述送料滑轨(22)上端设置有送料仓
