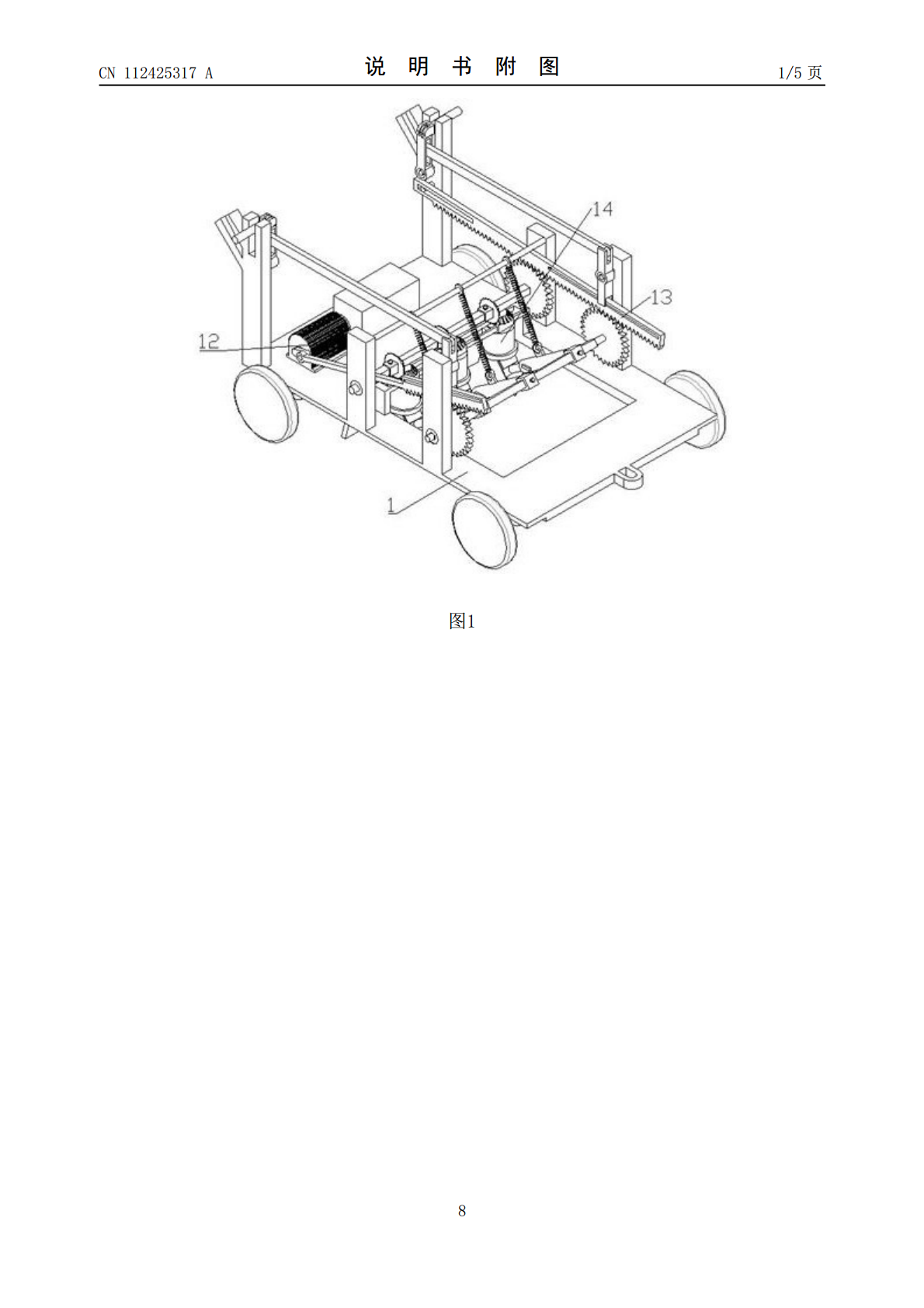

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112425317A(43)申请公布日2021.03.02(21)申请号202011369253.8(22)申请日2020.11.30(71)申请人刘元斌地址450000河南省郑州市科学大道100号（郑州大学）(72)发明人刘元斌(74)专利代理机构枣庄小度智慧知识产权代理事务所(普通合伙)37282代理人郑素娟(51)Int.Cl.A01C5/04(2006.01)A01C7/00(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种农业自动播种装置(57)摘要本发明公开了一种农业自动播种装置，包括车架、四号支撑架、五号支撑架、右支撑轴、一号齿轮、二号齿轮、滑动安装座、右顶紧螺栓、拉簧、调节铲、销钉、动力部分、传动部分、播种部分，所述车架顶端右部固定有一竖直的四号支撑架和五号支撑架。本发明适用范围广，操作方便，通过调节滑动安装座、上锥齿轮座和下锥齿轮座之间的纵向间距，即可调节播种的纵向间距，而通过控制好车架向右的行进速度即可调节播种的横向间距，而通过销钉能够上下调节的调节铲能够对种植坑深度进行调节，从而以适应不同的播种需求，而能够及时进行调整的前调节杆和后调节杆能够对播种时机进行调整，从而达到节约高效的目的。CN112425317ACN112425317A权利要求书1/2页1.一种农业自动播种装置，包括车架（1）、四号支撑架（2）、五号支撑架（3）、右支撑轴（4）、一号齿轮（5）、二号齿轮（6）、滑动安装座（7）、右顶紧螺栓（8）、拉簧（9）、调节铲（10）、销钉（11）、动力部分（12）、传动部分（13）、播种部分（14），其特征在于：所述车架（1）顶端右部固定有一竖直的四号支撑架（2）和五号支撑架（3），所述四号支撑架（2）和五号支撑架（3）底部共同安装有一水平的右支撑轴（4），所述右支撑轴（4）前部固定有一竖直的一号齿轮（5），所述右支撑轴（4）后部固定有一竖直的二号齿轮（6），所述右支撑轴（4）上滑动连接有多个滑动安装座（7），各所述滑动安装座（7）上部分别螺纹连接有一右顶紧螺栓（8），各所述滑动安装座（7）左部分别活动连接有一拉簧（9），各所述滑动安装座（7）底部分别安装有一调节铲（10），各所述调节铲（10）分别通过销钉（11）安装在各滑动安装座（7）底部，所述车架（1）前部安装有一动力部分（12），所述车架（1）后部安装有一传动部分（13），所述车架（1）左部安装有一播种部分（14）。2.根据权利要求1所述的一种农业自动播种装置，其特征在于：所述动力部分（12）包括减速电机（15）、电池组（16）、曲柄（17）、前齿条（18）、一号支撑架（19）、二号支撑架（20）、一号左调节槽（21）、一号右调节槽（22）、前传动杆（23）、前调节杆（24）、前动作杆（25）、前连接杆（26），所述车架（1）顶端左部固定有一水平的减速电机（15）和电池组（16），所述减速电机（15）前部的转轴上固定有一曲柄（17），所述曲柄（17）右部活动铰接有一前齿条（18），所述前齿条（18）右部能够与一号齿轮（5）相啮合，所述车架（1）顶端左部固定有一竖直的一号支撑架（19）和二号支撑架（20），所述一号支撑架（19）顶部贯穿有一水平的一号左调节槽（21）和一号右调节槽（22），所述一号支撑架（19）后部通过轴承安装有一竖直的前传动杆（23），所述前传动杆（23）上部铰接有一水平的前调节杆（24），所述四号支撑架（2）上部铰接有一竖直的前动作杆（25），所述前动作杆（25）上部铰接有一水平的前连接杆（26），所述前连接杆（26）左部与前传动杆（23）上部相铰接，所述前动作杆（25）底部与前齿条（18）滑动连接。3.根据权利要求1或2所述的一种农业自动播种装置，其特征在于：所述传动部分（13）包括三号支撑架（27）、左支撑轴（28）、三号齿轮（29）、支撑光杆（30）、后齿条（31）、二号左调节槽（32）、二号右调节槽（33）、后传动杆（34）、后调节杆（35）、后连接杆（36）、后动作杆（37），所述车架（1）顶端左部固定有两竖直的三号支撑架（27），两所述三号支撑架（27）中部通过轴承共同安装有一水平的左支撑轴（28），所述左支撑轴（28）后部固定有一竖直的三号齿轮（29），两所述三号支撑架（27）顶部共同固定有一水平的支撑光杆（30），各所述拉簧（9）左端分别与支撑光杆（30）滑动连接，所述二号支撑架（20）前端中部滑动连接有一后齿条（31），所述后齿条（31）能够同时与二号齿轮（6）和三号齿轮（29）相啮合，所述二号支撑架（20）上部贯穿有二号左调节槽（32）和二号右调节槽（33），所述二号支撑架（20）上部前端通过轴承安装有一竖直的后
