一种机械零部件用清洗设备.pdf

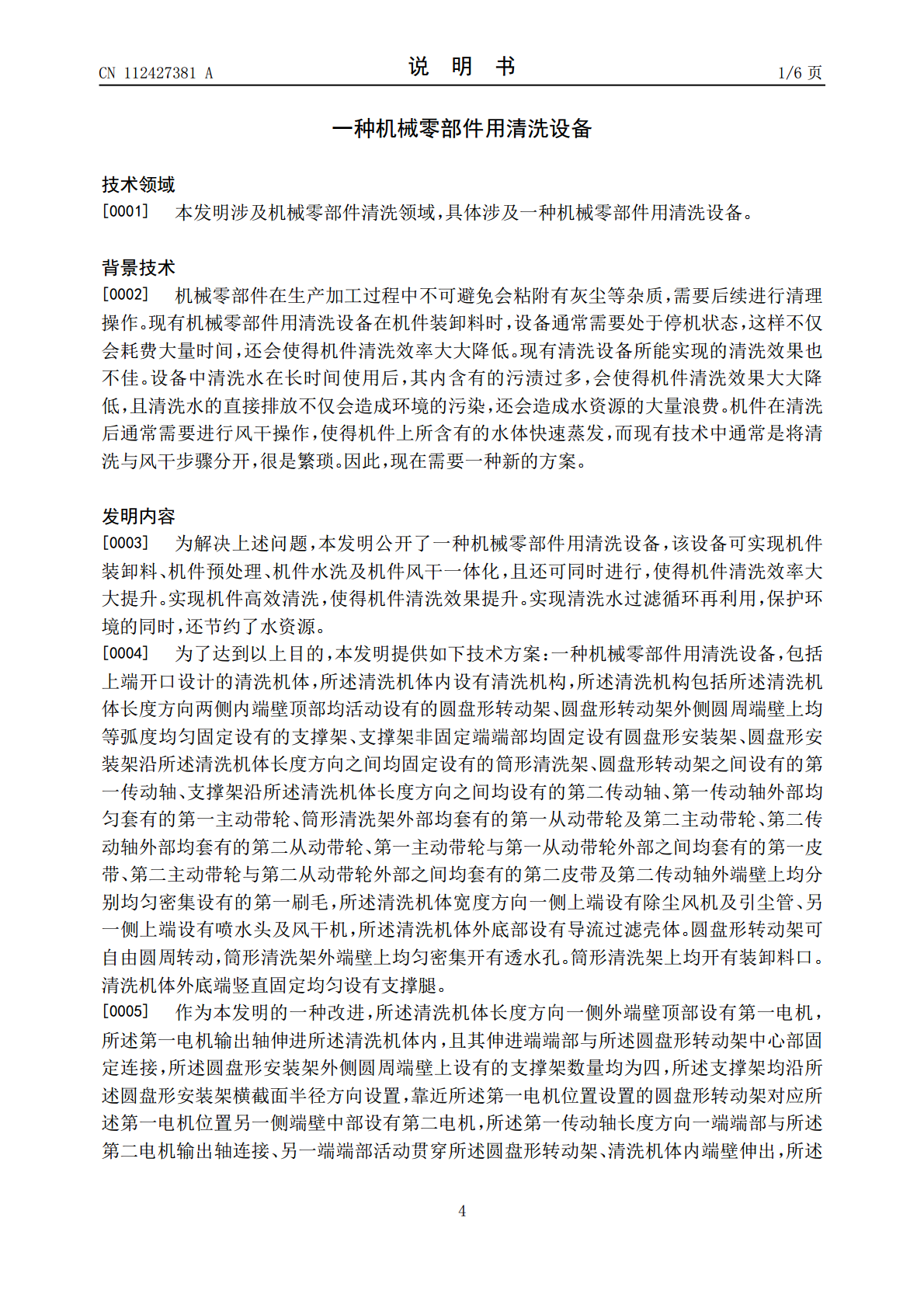

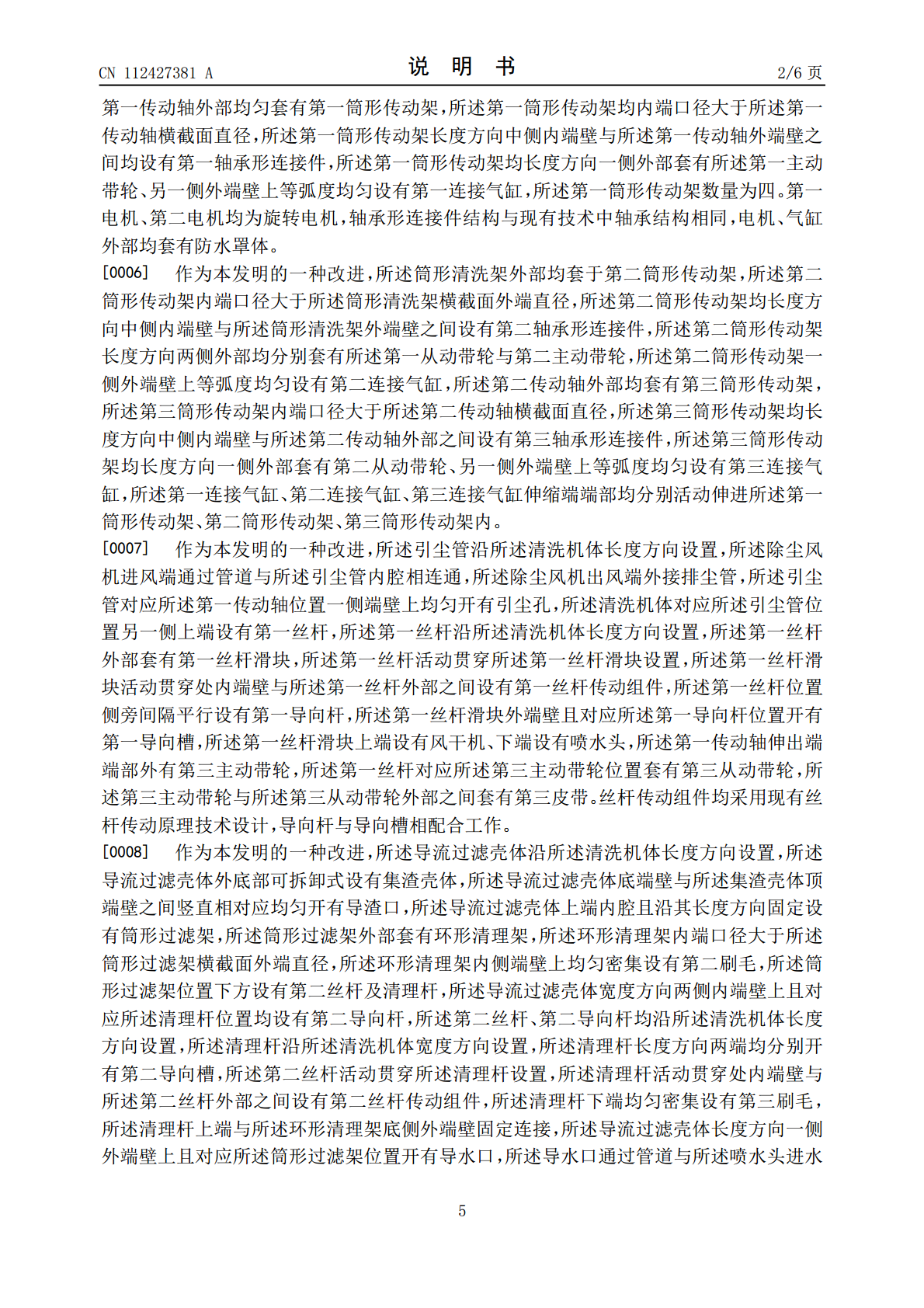

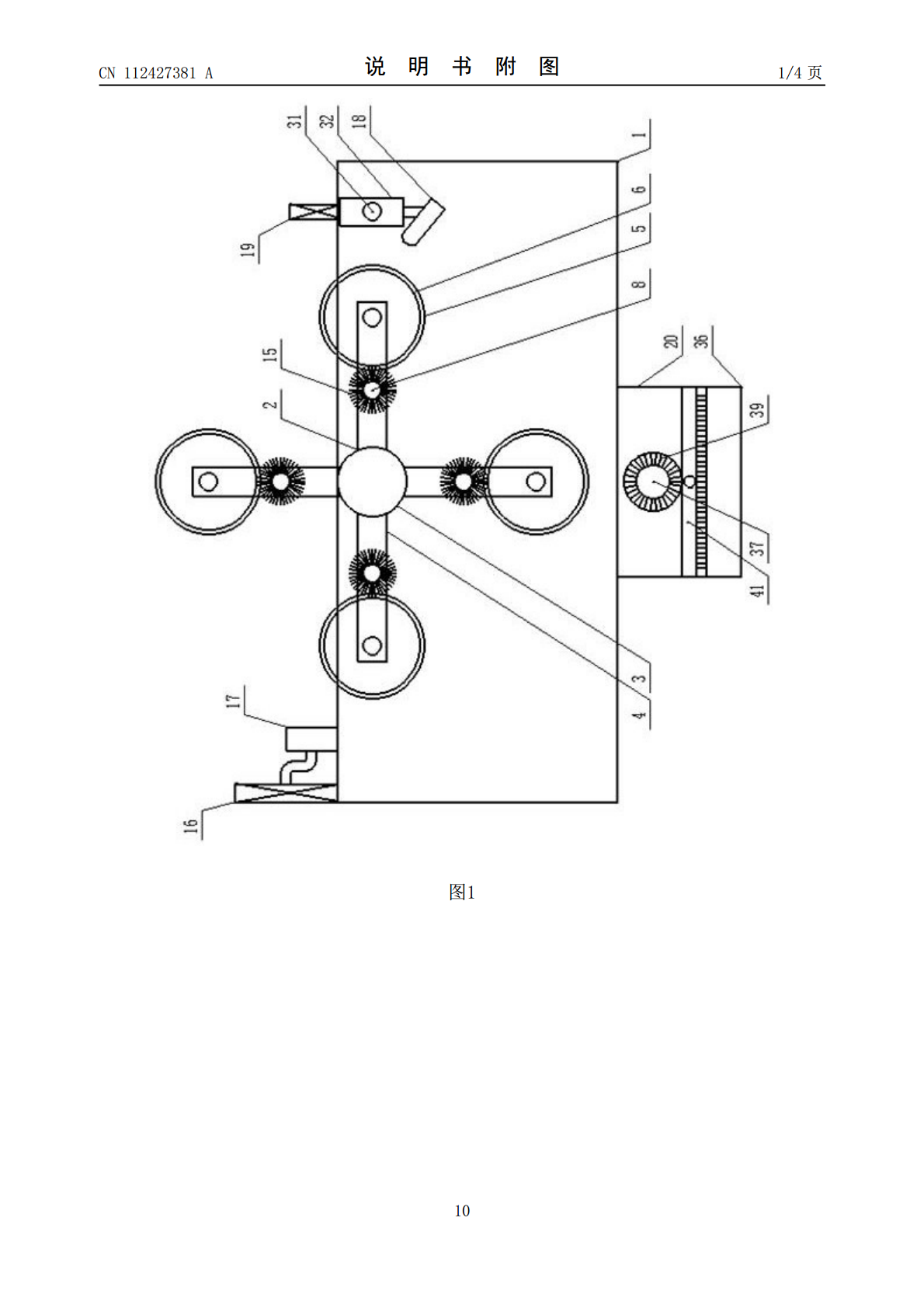

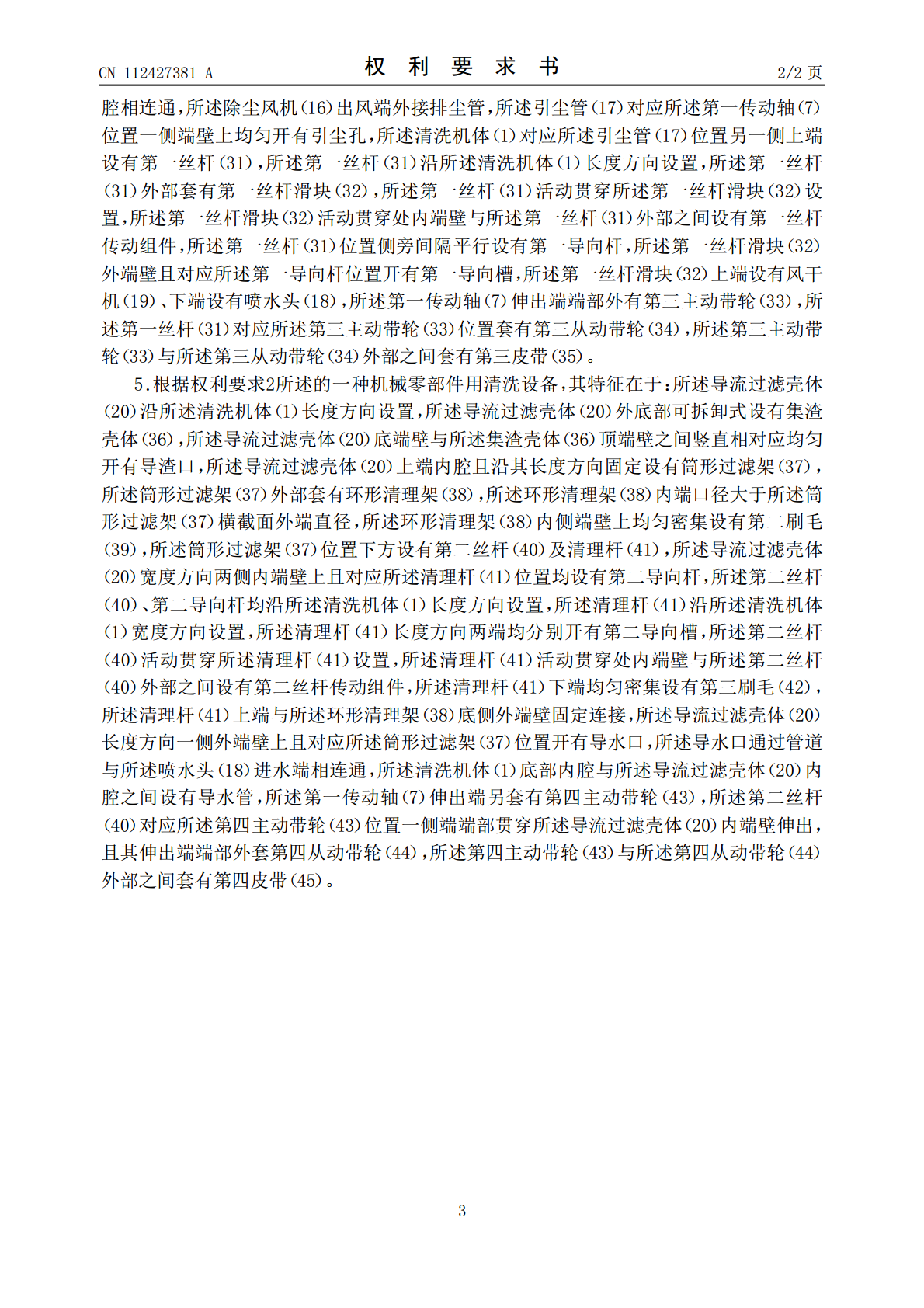

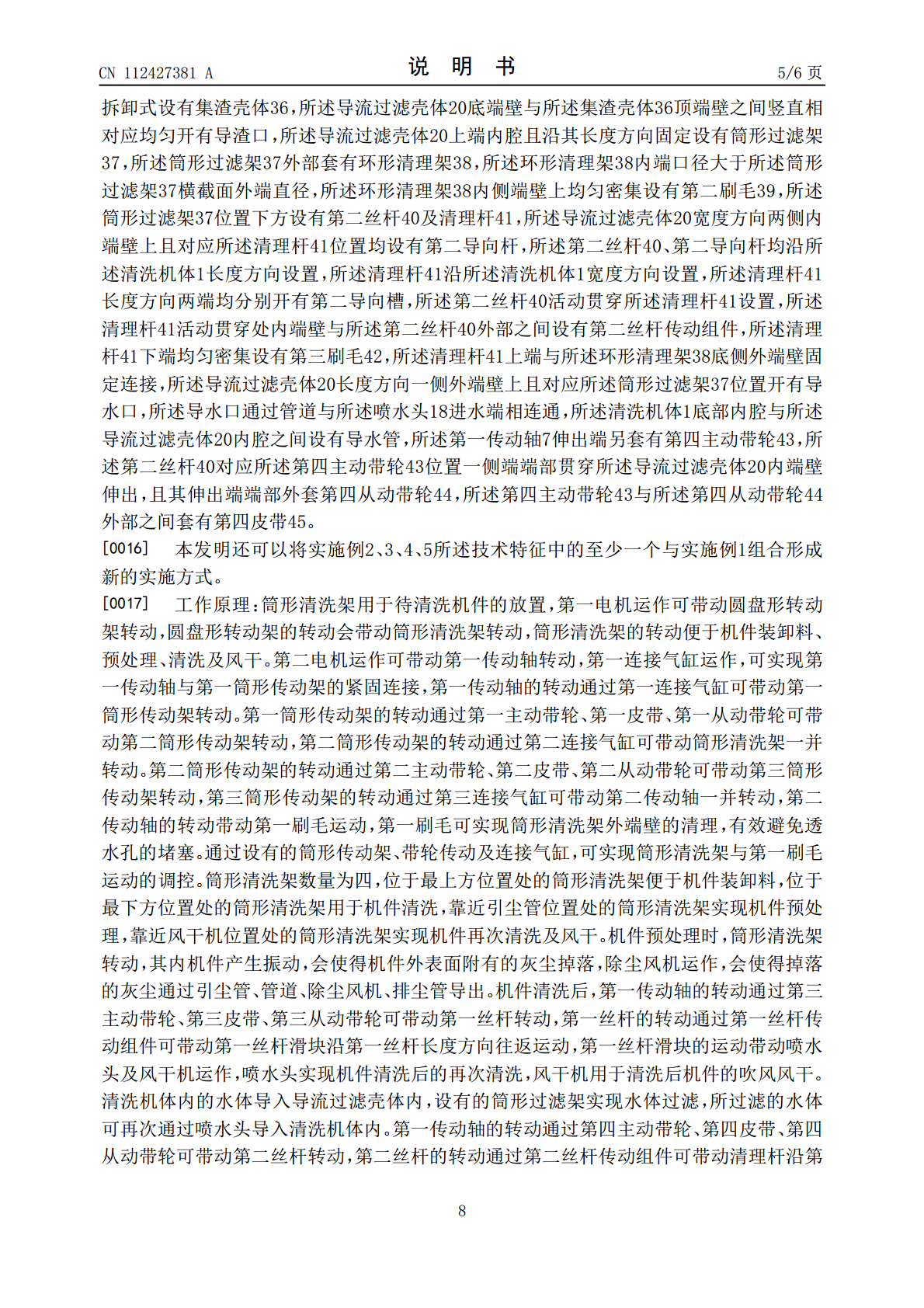

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112427381A(43)申请公布日2021.03.02(21)申请号202011493208.3B08B13/00(2006.01)(22)申请日2020.12.17F26B21/00(2006.01)(71)申请人常州信息职业技术学院地址213164江苏省常州市大学城内鸣新中路2号(72)发明人夏小惠(74)专利代理机构南京众联专利代理有限公司32206代理人雷夕娟(51)Int.Cl.B08B3/02(2006.01)B08B3/06(2006.01)B08B3/14(2006.01)B08B5/04(2006.01)B08B9/087(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种机械零部件用清洗设备(57)摘要本发明公开了一种机械零部件用清洗设备，涉及机械零部件清洗领域，包括清洗机体，所述清洗机体内设有清洗机构，所述清洗机构包括圆盘形转动架、支撑架、圆盘形安装架、筒形清洗架、第一传动轴、第二传动轴、第一主动带轮、第一从动带轮、第二主动带轮、第二从动带轮、第一皮带、第二皮带及第一刷毛，所述清洗机体宽度方向一侧上端设有除尘风机及引尘管、另一侧上端设有喷水头及风干机，所述清洗机体外底部设有导流过滤壳体。该设备可实现机件装卸料、机件预处理、机件水洗及机件风干一体化，且还可同时进行，使得机件清洗效率大大提升。实现机件高效清洗，使得机件清洗效果提升。实现清洗水过滤循环再利用，保护环境的同时，还节约了水资源。CN112427381ACN112427381A权利要求书1/2页1.一种机械零部件用清洗设备，包括上端开口设计的清洗机体（1），其特征在于，所述清洗机体（1）内设有清洗机构（2），所述清洗机构（2）包括所述清洗机体（1）长度方向两侧内端壁顶部均活动设有的圆盘形转动架（3）、圆盘形转动架（3）外侧圆周端壁上均等弧度均匀固定设有的支撑架（4）、支撑架（4）非固定端端部均固定设有圆盘形安装架（5）、圆盘形安装架（5）沿所述清洗机体（1）长度方向之间均固定设有的筒形清洗架（6）、圆盘形转动架（3）之间设有的第一传动轴（7）、支撑架（4）沿所述清洗机体（1）长度方向之间均设有的第二传动轴（8）、第一传动轴（7）外部均匀套有的第一主动带轮（9）、筒形清洗架（6）外部均套有的第一从动带轮（10）及第二主动带轮（11）、第二传动轴（8）外部均套有的第二从动带轮（12）、第一主动带轮（9）与第一从动带轮（10）外部之间均套有的第一皮带（13）、第二主动带轮（11）与第二从动带轮（12）外部之间均套有的第二皮带（14）及第二传动轴（8）外端壁上均分别均匀密集设有的第一刷毛（15），所述清洗机体（1）宽度方向一侧上端设有除尘风机（16）及引尘管（17）、另一侧上端设有喷水头（18）及风干机（19），所述清洗机体（1）外底部设有导流过滤壳体（20）。2.根据权利要求1所述的一种机械零部件用清洗设备，其特征在于：所述清洗机体（1）长度方向一侧外端壁顶部设有第一电机（21），所述第一电机（21）输出轴伸进所述清洗机体（1）内，且其伸进端端部与所述圆盘形转动架（3）中心部固定连接，所述圆盘形安装架（5）外侧圆周端壁上设有的支撑架（4）数量均为四，所述支撑架（4）均沿所述圆盘形安装架（5）横截面半径方向设置，靠近所述第一电机（21）位置设置的圆盘形转动架（3）对应所述第一电机（21）位置另一侧端壁中部设有第二电机（22），所述第一传动轴（7）长度方向一端端部与所述第二电机（22）输出轴连接、另一端端部活动贯穿所述圆盘形转动架（3）、清洗机体（1）内端壁伸出，所述第一传动轴（7）外部均匀套有第一筒形传动架（23），所述第一筒形传动架（23）均内端口径大于所述第一传动轴（7）横截面直径，所述第一筒形传动架（23）长度方向中侧内端壁与所述第一传动轴（7）外端壁之间均设有第一轴承形连接件（24），所述第一筒形传动架（23）均长度方向一侧外部套有所述第一主动带轮（9）、另一侧外端壁上等弧度均匀设有第一连接气缸（25），所述第一筒形传动架（23）数量为四。3.根据权利要求2所述的一种机械零部件用清洗设备，其特征在于：所述筒形清洗架（6）外部均套于第二筒形传动架（26），所述第二筒形传动架（26）内端口径大于所述筒形清洗架（6）横截面外端直径，所述第二筒形传动架（26）均长度方向中侧内端壁与所述筒形清洗架（6）外端壁之间设有第二轴承形连接件（27），所述第二筒形传动架（26）长度方向两侧外部均分别套有所述第一从动带轮（10）与第二主动带轮（11），所述第二筒形传动架（26）一侧外端壁上等弧度均匀设有第二连接气缸（46），所述第二传动轴（8）外部均套有第三筒形传动架（28
