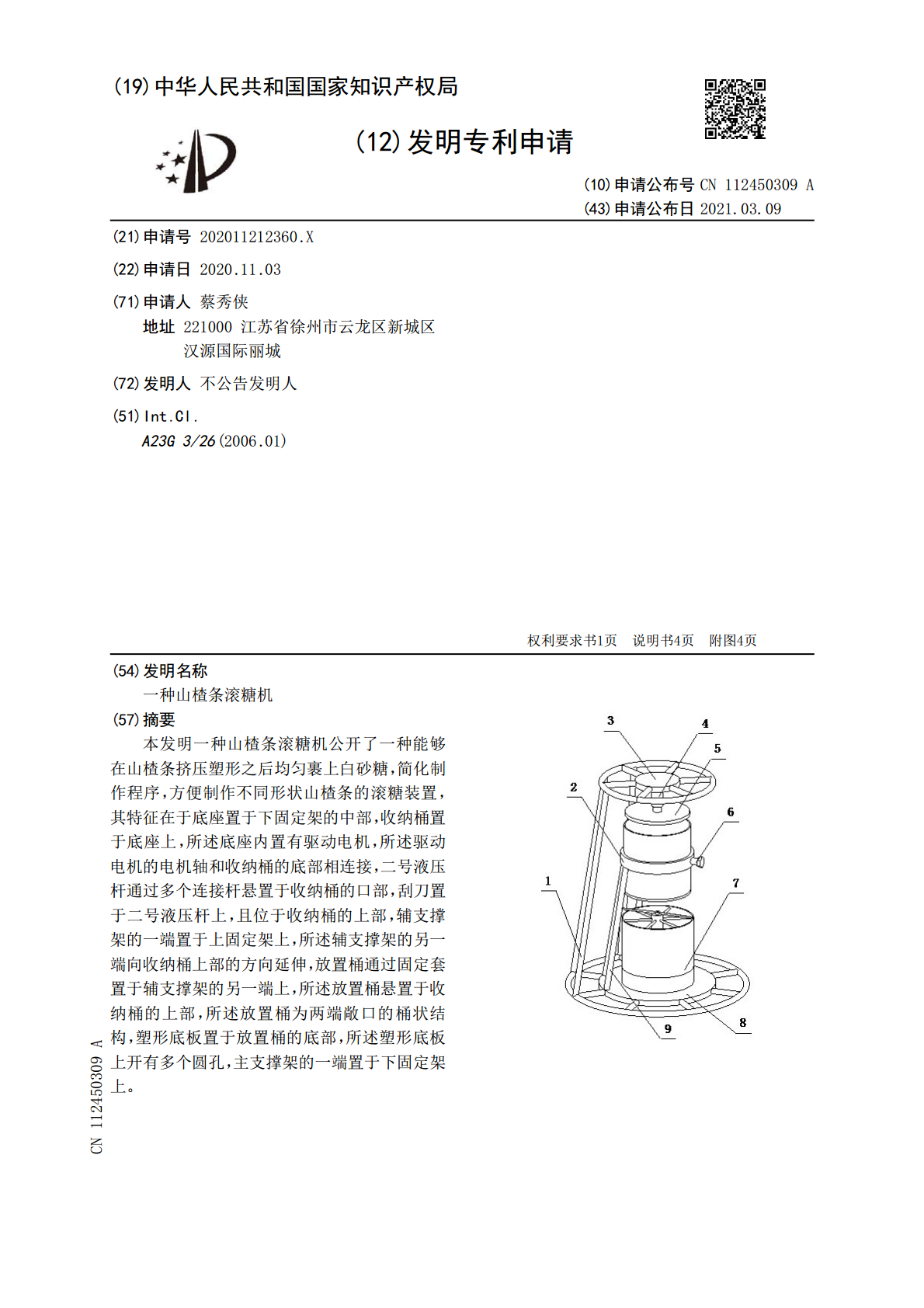

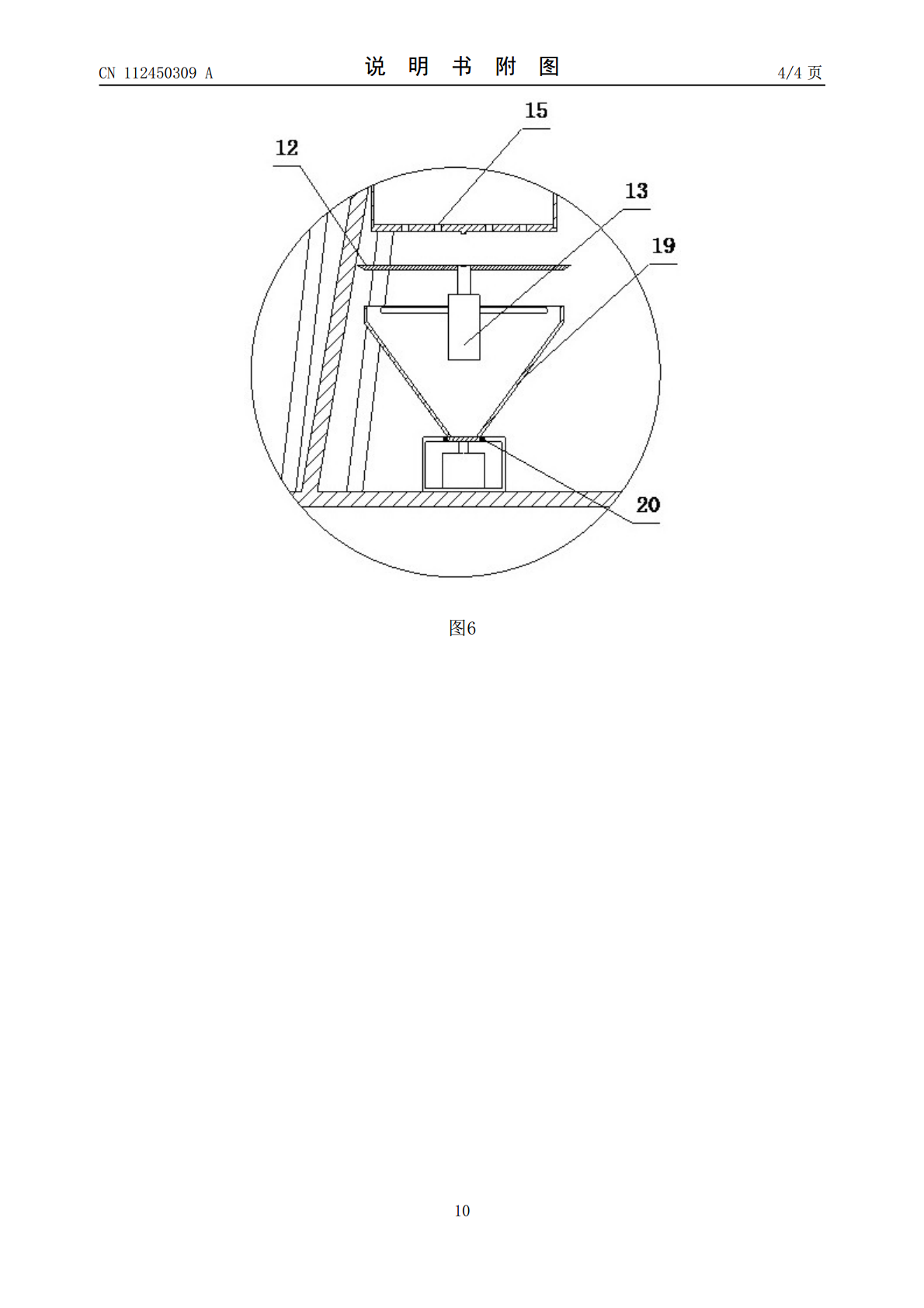

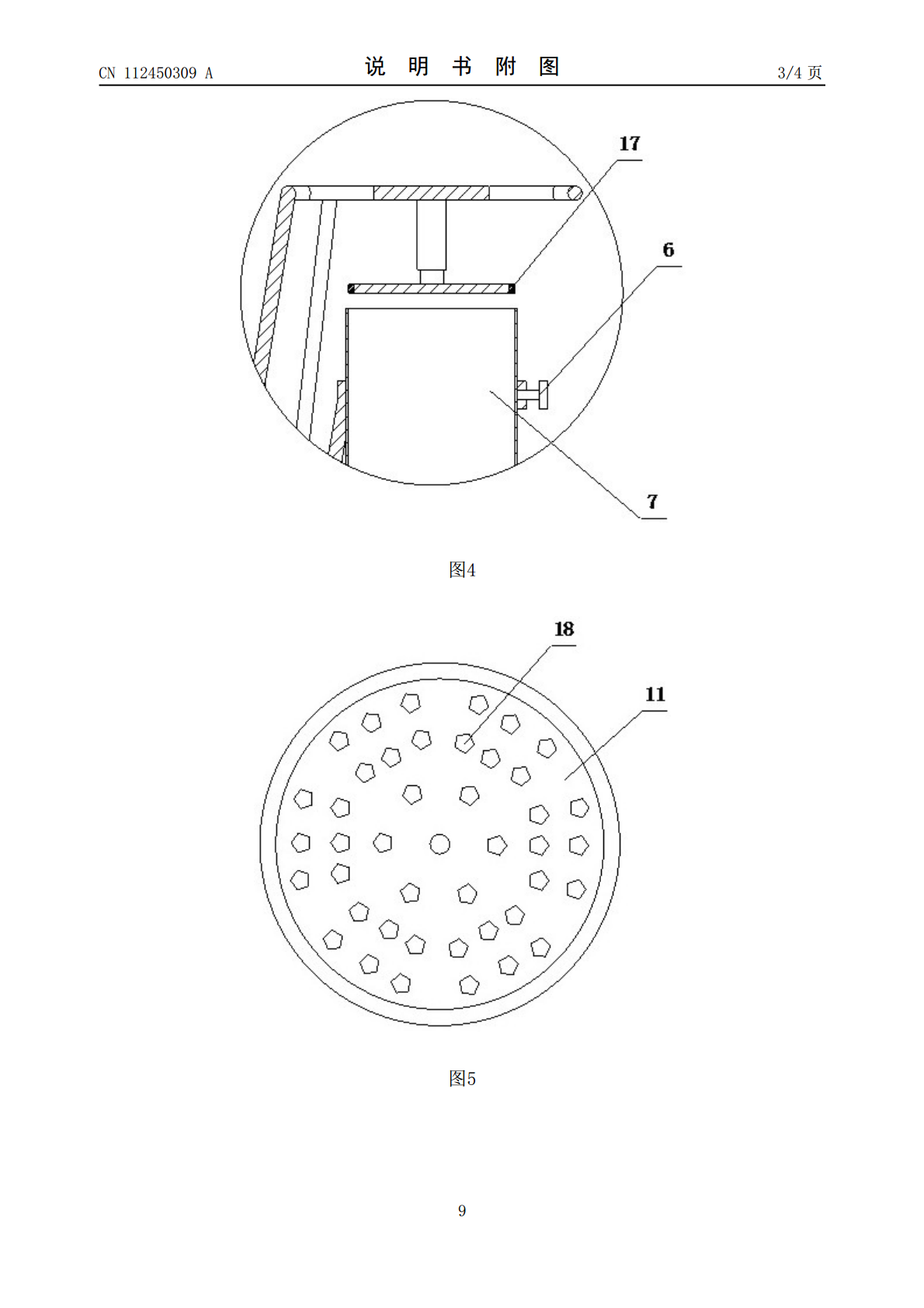

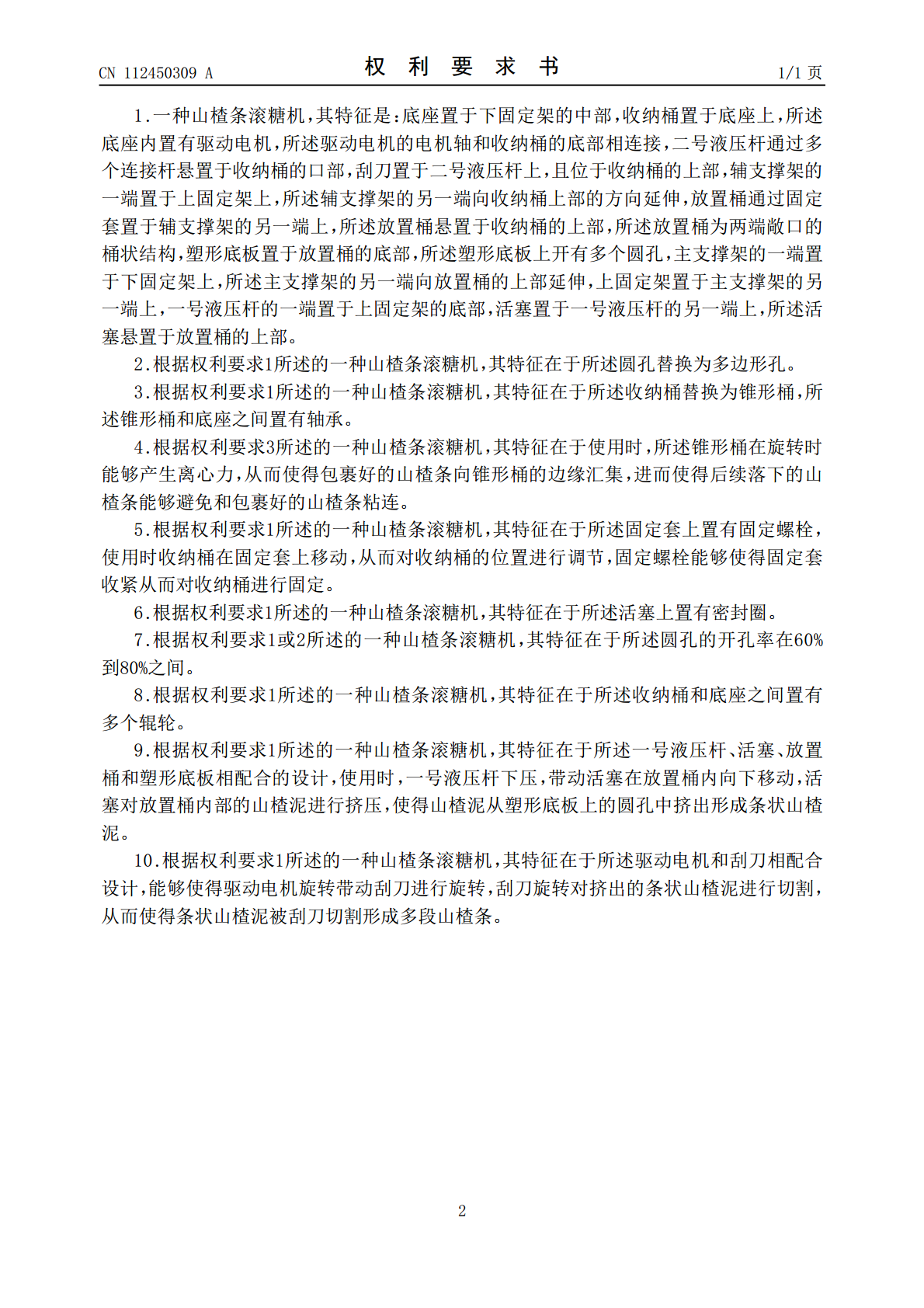

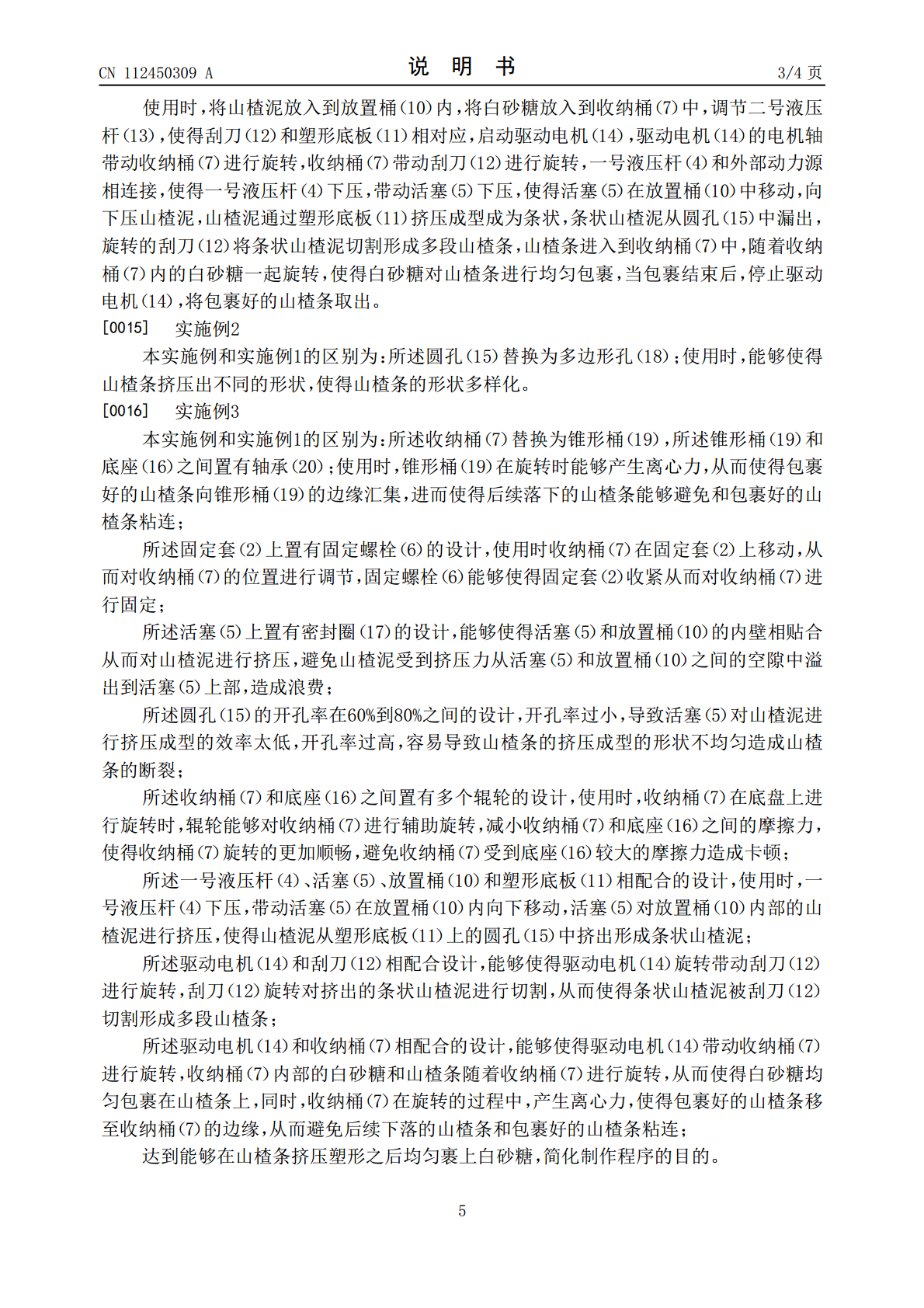

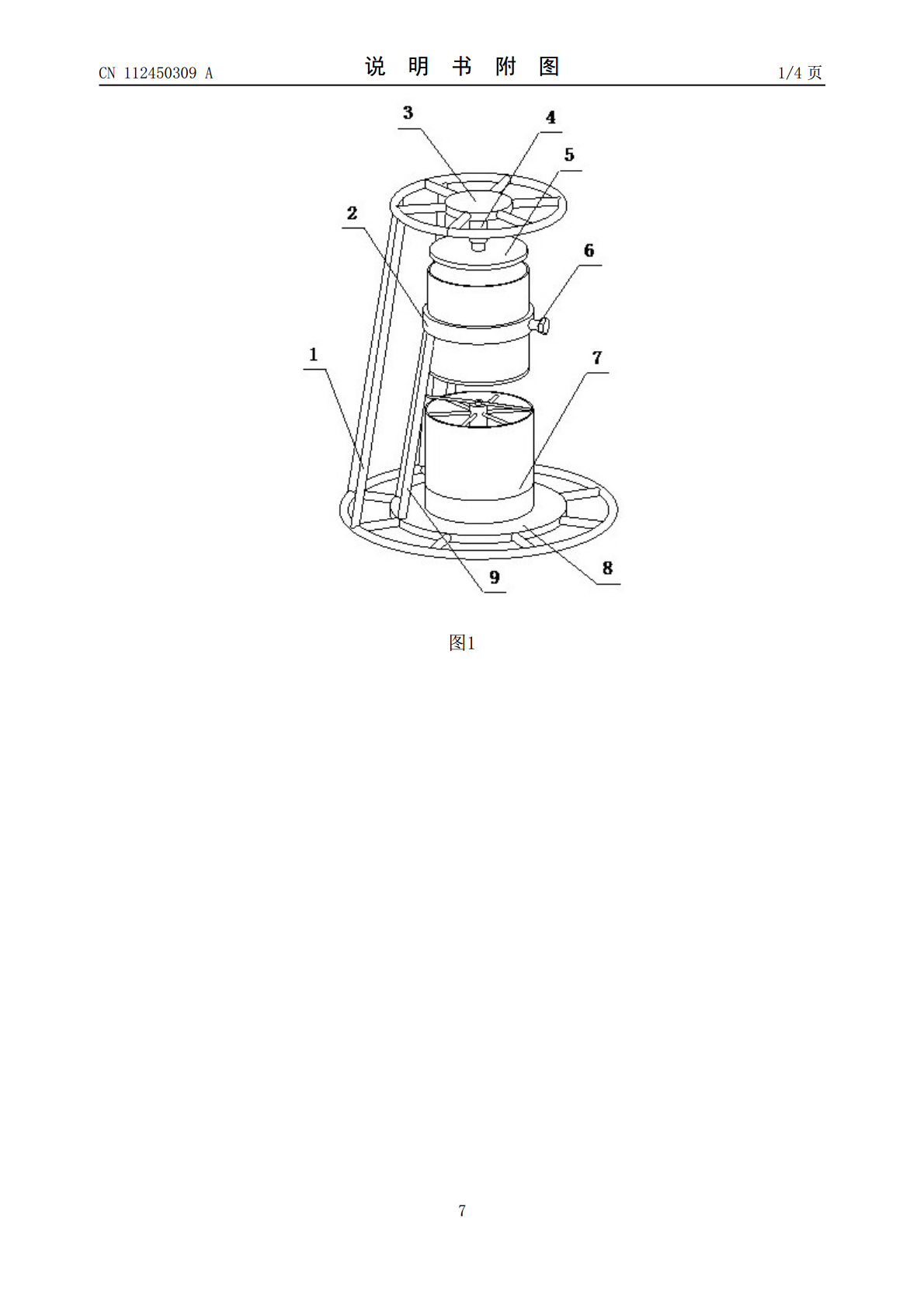

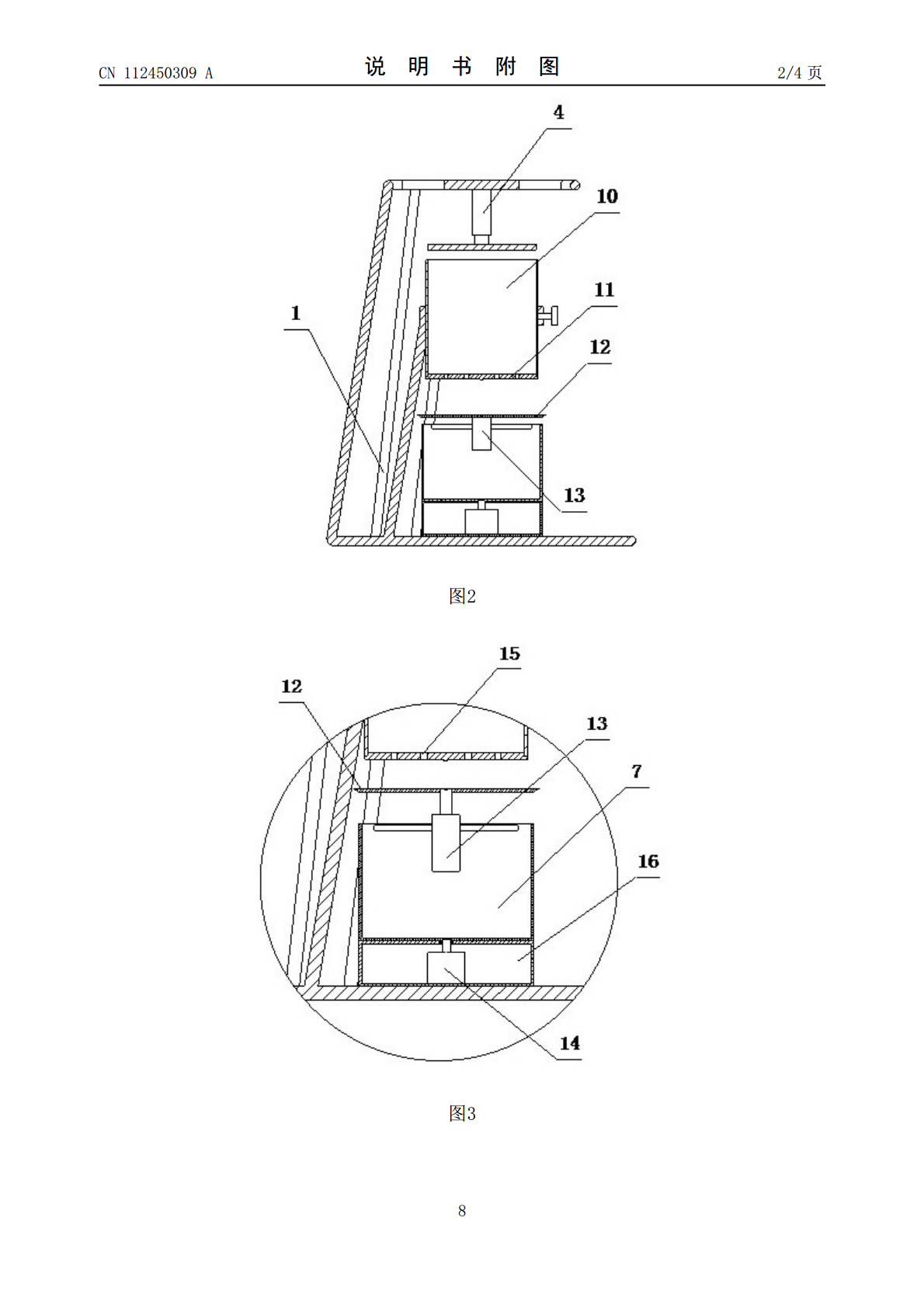

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112450309A(43)申请公布日2021.03.09(21)申请号202011212360.X(22)申请日2020.11.03(71)申请人蔡秀侠地址221000江苏省徐州市云龙区新城区汉源国际丽城(72)发明人不公告发明人(51)Int.Cl.A23G3/26(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种山楂条滚糖机(57)摘要本发明一种山楂条滚糖机公开了一种能够在山楂条挤压塑形之后均匀裹上白砂糖，简化制作程序，方便制作不同形状山楂条的滚糖装置，其特征在于底座置于下固定架的中部，收纳桶置于底座上，所述底座内置有驱动电机，所述驱动电机的电机轴和收纳桶的底部相连接，二号液压杆通过多个连接杆悬置于收纳桶的口部，刮刀置于二号液压杆上，且位于收纳桶的上部，辅支撑架的一端置于上固定架上，所述辅支撑架的另一端向收纳桶上部的方向延伸，放置桶通过固定套置于辅支撑架的另一端上，所述放置桶悬置于收纳桶的上部，所述放置桶为两端敞口的桶状结构，塑形底板置于放置桶的底部，所述塑形底板上开有多个圆孔，主支撑架的一端置于下固定架上。CN112450309ACN112450309A权利要求书1/1页1.一种山楂条滚糖机，其特征是：底座置于下固定架的中部，收纳桶置于底座上，所述底座内置有驱动电机，所述驱动电机的电机轴和收纳桶的底部相连接，二号液压杆通过多个连接杆悬置于收纳桶的口部，刮刀置于二号液压杆上，且位于收纳桶的上部，辅支撑架的一端置于上固定架上，所述辅支撑架的另一端向收纳桶上部的方向延伸，放置桶通过固定套置于辅支撑架的另一端上，所述放置桶悬置于收纳桶的上部，所述放置桶为两端敞口的桶状结构，塑形底板置于放置桶的底部，所述塑形底板上开有多个圆孔，主支撑架的一端置于下固定架上，所述主支撑架的另一端向放置桶的上部延伸，上固定架置于主支撑架的另一端上，一号液压杆的一端置于上固定架的底部，活塞置于一号液压杆的另一端上，所述活塞悬置于放置桶的上部。2.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述圆孔替换为多边形孔。3.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述收纳桶替换为锥形桶，所述锥形桶和底座之间置有轴承。4.根据权利要求3所述的一种山楂条滚糖机，其特征在于使用时，所述锥形桶在旋转时能够产生离心力，从而使得包裹好的山楂条向锥形桶的边缘汇集，进而使得后续落下的山楂条能够避免和包裹好的山楂条粘连。5.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述固定套上置有固定螺栓，使用时收纳桶在固定套上移动，从而对收纳桶的位置进行调节，固定螺栓能够使得固定套收紧从而对收纳桶进行固定。6.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述活塞上置有密封圈。7.根据权利要求1或2所述的一种山楂条滚糖机，其特征在于所述圆孔的开孔率在60%到80%之间。8.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述收纳桶和底座之间置有多个辊轮。9.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述一号液压杆、活塞、放置桶和塑形底板相配合的设计，使用时，一号液压杆下压，带动活塞在放置桶内向下移动，活塞对放置桶内部的山楂泥进行挤压，使得山楂泥从塑形底板上的圆孔中挤出形成条状山楂泥。10.根据权利要求1所述的一种山楂条滚糖机，其特征在于所述驱动电机和刮刀相配合设计，能够使得驱动电机旋转带动刮刀进行旋转，刮刀旋转对挤出的条状山楂泥进行切割，从而使得条状山楂泥被刮刀切割形成多段山楂条。2CN112450309A说明书1/4页一种山楂条滚糖机技术领域[0001]本发明一种山楂条滚糖机涉及一种能够对山楂条进行滚糖的装置，属于食品加工领域。特别涉及一种能够在山楂条挤压塑形之后均匀裹上白砂糖，简化制作程序，方便制作不同形状山楂条的滚糖装置。背景技术[0002]山楂条是一种常见的零食，山楂条的外皮包裹着一层白砂糖，品尝时山楂的酸味配上白砂糖的甜味，在口中相互融合口感新鲜而细腻，让人吃起来口感极佳，山楂是来源于蔷薇科植物，现代药理学研究也表明，山楂具有降脂、抗心肌缺血、调节免疫功能、抗菌等作用，且山楂不仅有健脾的功效，还可以消积，有利于减肥，且食用山楂能够起到防癌、抗癌的功能，现有的山楂条制造方法，大多数把山楂煮熟、去核、捣碎成泥，放置一段时间后塑形做成山楂条滚上白砂糖，放置阴凉通风处等待山楂完全定型，制造程序复杂较为麻烦且在制作无法保证砂糖对山楂条包裹均匀，容易影响食用的口感。[0003]公告号CN204742409U公开了一种面条机的出面组件和具有其的面条机，该出面组件包括：模头固定支架，模头固定支架的前段穿过前盖，且前段上具有外螺纹，前段的位于外螺纹前侧的前端部周壁上形成有第一
