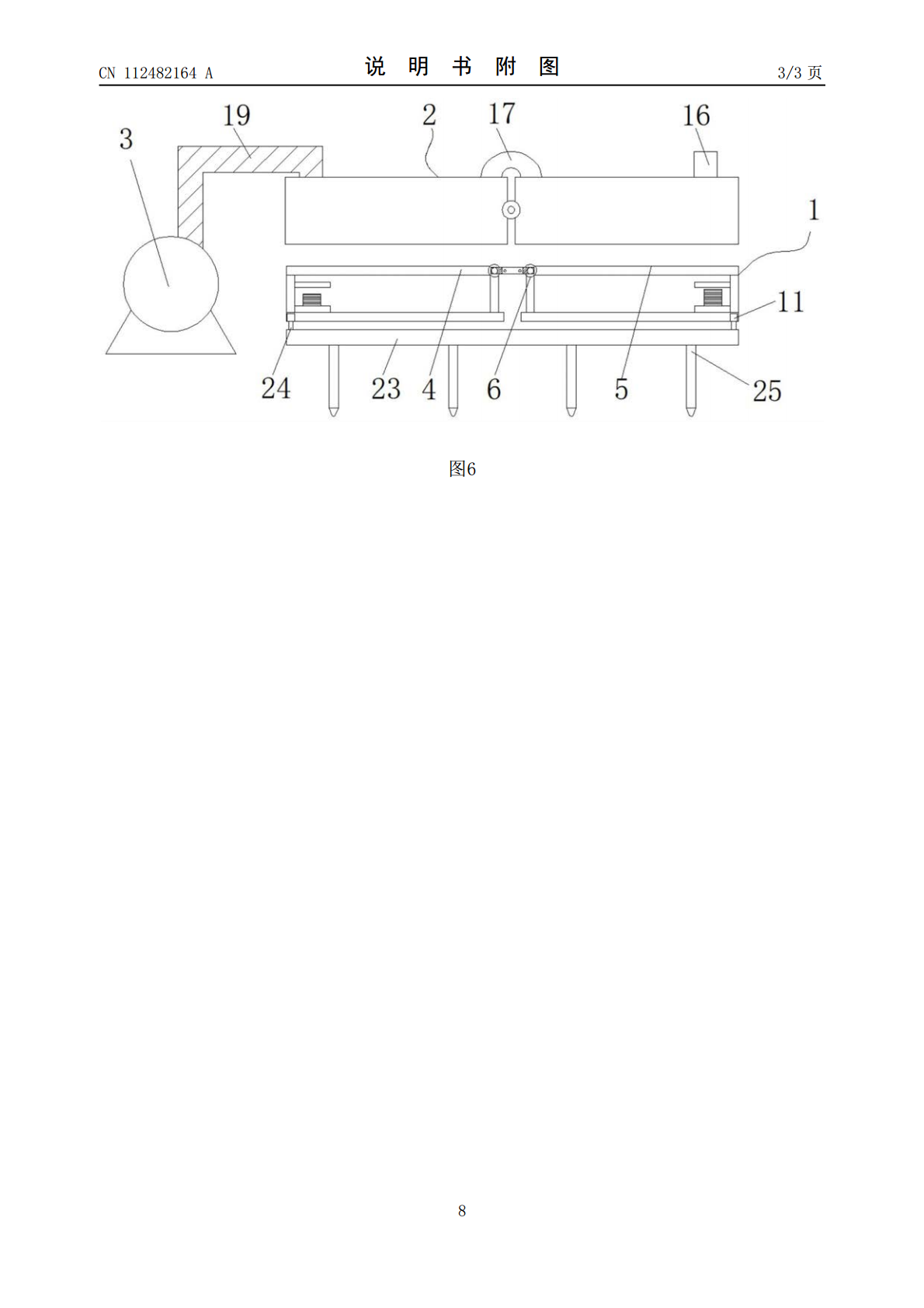

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112482164A(43)申请公布日2021.03.12(21)申请号202011476380.8(51)Int.Cl.(22)申请日2020.12.14E01C23/03(2006.01)E04G21/02(2006.01)(71)申请人国网辽宁省电力有限公司盘锦供电公司地址124010辽宁省盘锦市市府大街5号申请人国家电网有限公司(72)发明人朱浩祎王俊于泳齐伟夫张林李志新刘树森姚欣欣马龙李金圣陶冶李楠王硕王冕郭晟城姜文达张帆邢严(74)专利代理机构辽宁沈阳国兴知识产权代理有限公司21100代理人姜婷婷权利要求书1页说明书3页附图3页(54)发明名称一种可扩展混凝土养护加速装置(57)摘要本发明公开了一种可扩展混凝土养护加速装置，包括框架单体、气体保护罩、基础定位杆、气管管系和蒸汽发生器，所述框架单体包括第一支撑架、第二支撑架和旋转盘，所述第一支撑架上设有第一单元和第二单元，所述第二支撑架上设有第三单元和第四单元，所述框架单体下方设有基础定位杆，所述框架单体上方设有气体保护罩，所述气体保护罩上设有气管管系，所述框架单体一侧设有蒸汽发生器，所述蒸汽发生器与气管管系连通；通过设置框架单体、气体保护罩、基础定位杆、气管管系和蒸汽发生器，可以利用蒸汽发生器产生的蒸汽对混凝土进行保温保湿养护，且多个框架单体之间能够进行拼接，能够形成多种基础覆盖形式，装置的养护面积可扩展灵活性高。CN112482164ACN112482164A权利要求书1/1页1.一种可扩展混凝土养护加速装置，其特征在于：包括框架单体（1）、气体保护罩（2）、基础定位杆、气管管系和蒸汽发生器（3），所述框架单体（1）为矩形结构，所述框架单体（1）包括第一支撑架（4）、第二支撑架（5）和旋转盘（6），所述第一支撑架（4）和第二支撑架（5）对称设置，且第一支撑架（4）和第二支撑架（5）上设有旋转盘（6），所述第一支撑架（4）和第二支撑架（5）通过旋转盘（6）转动连接，所述第一支撑架（4）上设有第一单元（7）和第二单元（8），所述第二支撑架（5）上设有第三单元（9）和第四单元（10），所述第一支撑架（4）和第二支撑架（5）上设有定位孔（11），所述框架单体（1）下方设有基础定位杆，所述基础定位杆与定位孔（11）连接，所述框架单体（1）上方设有气体保护罩（2），所述气体保护罩（2）上设有气管管系，所述框架单体（1）一侧设有蒸汽发生器（3），所述蒸汽发生器（3）与气管管系连通。2.根据权利要求1所述的一种可扩展混凝土养护加速装置，其特征在于：所述气体保护罩（2）包括第一保护腔（12）、第二保护腔（13）、第三保护腔（14）和第四保护腔（15），所述第一保护腔（12）、第二保护腔（13）、第三保护腔（14）和第四保护腔（15）分别与第一单元（7）、第二单元（8）、第三单元（9）和第四单元（10）相适配。3.根据权利要求2所述的一种可扩展混凝土养护加速装置，其特征在于：所述气管管系包括气道半弯头（16）、气道全弯头（17）、气道终端头（18）和进气管（19），所述第一保护腔（12）上设有进气管（19），所述第一保护腔（12）和第三保护腔（14）以及第二保护腔（13）和第四保护腔（15）之间通过气道全弯头（17）连通，所述第三保护腔（14）和第四保护腔（15）上均设有气道半弯头（16），所述气道半弯头（16）之间设有气道软管（20），所述第二保护腔（13）上设有气道终端头（18）。4.根据权利要求3所述的一种可扩展混凝土养护加速装置，其特征在于：所述第一单元（7）上设有中空螺纹连接件（21），所述进气管（19）通过气道连接圈（22）与中空螺纹连接件（21）连接。5.根据权利要求1所述的一种可扩展混凝土养护加速装置，其特征在于：所述基础定位杆包括杆体（23）、上定位柱（24）和下定位柱（25），所述杆体（23）上方对称设有上定位柱（24），所述上定位柱（24）与定位孔（11）连接，所述杆体（23）下方设有下定位柱（25），所述下定位柱（25）等距设有多组。2CN112482164A说明书1/3页一种可扩展混凝土养护加速装置技术领域[0001]本发明涉及混凝土养护辅助工具技术领域，尤其涉及一种可扩展混凝土养护加速装置。背景技术[0002]随着混凝土施工技术的发展，混凝土施工质量全过程控制的观点已被普遍接受，混凝土温度保护与养护作为混凝土浇筑过程中很重要的程序和环节，也需要具有好的设计和施工。混凝土养护是人为造成一定的湿度和温度条件，使刚浇筑的混凝土得以正常的或加速其硬化和强度增长，混凝土施工在混凝土初凝时，需要对混凝土表面进行不间断洒水养护，避免混凝土伸缩裂缝的发生。[0003]混凝土基础在现场湿法作业受到
