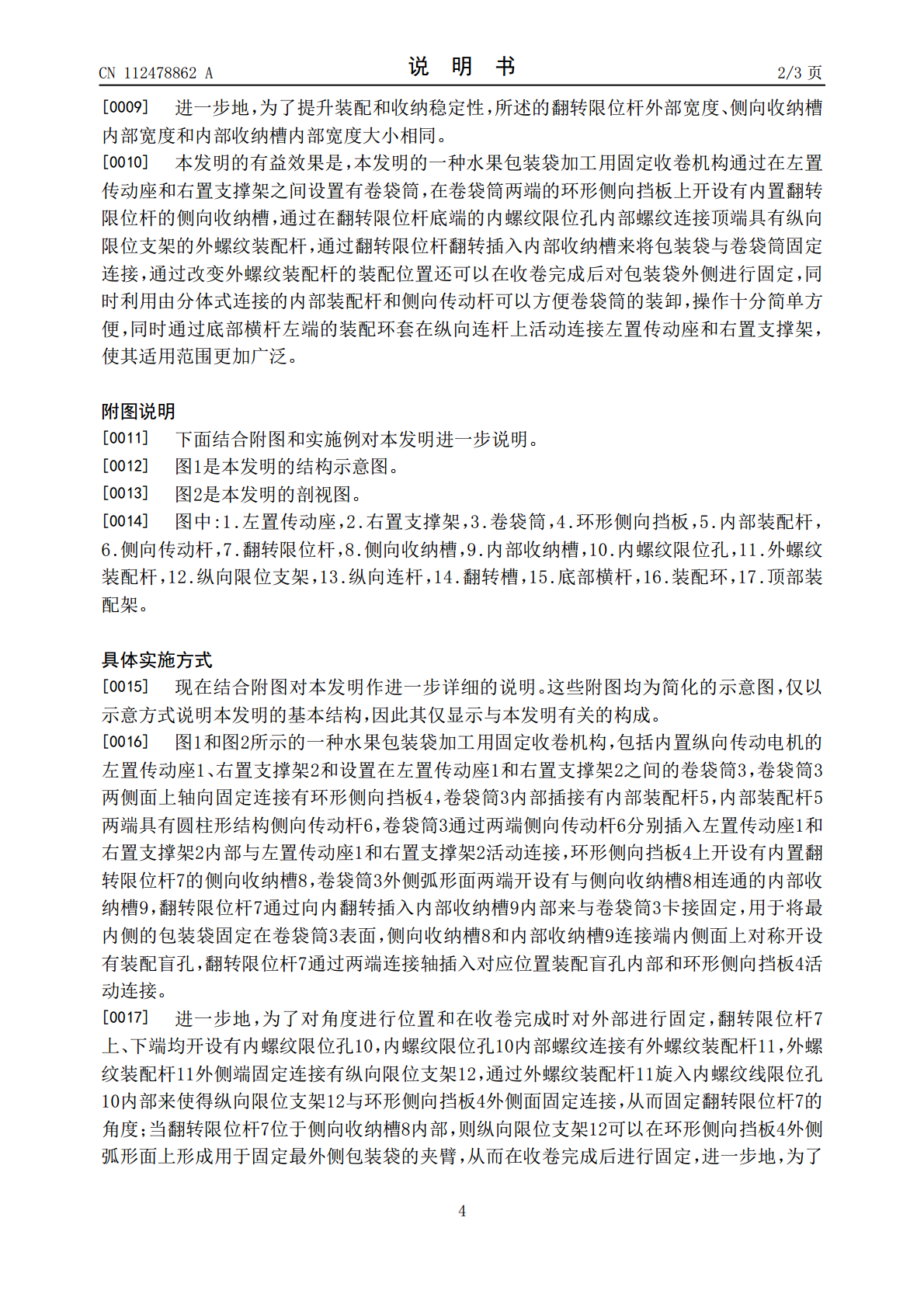

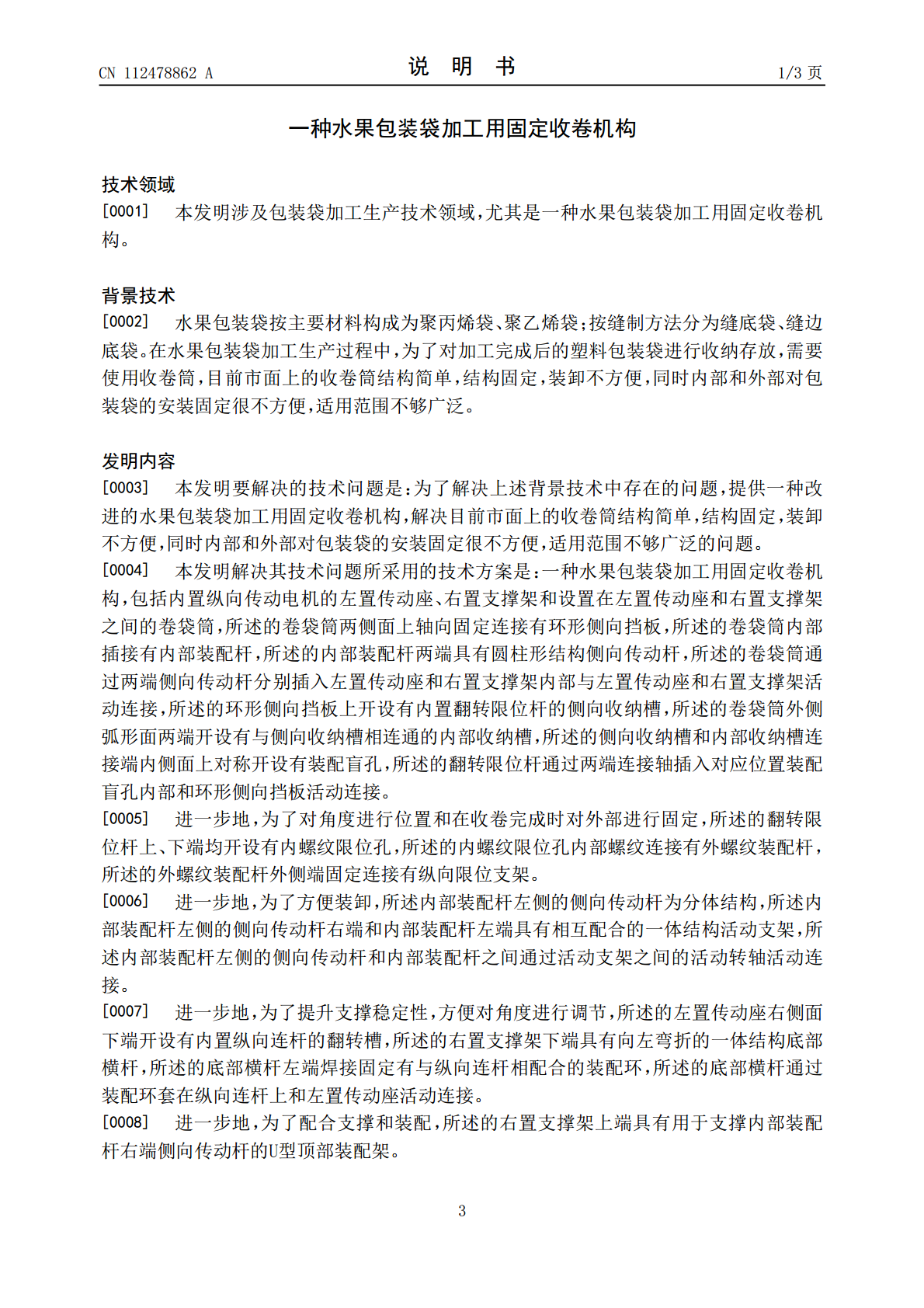

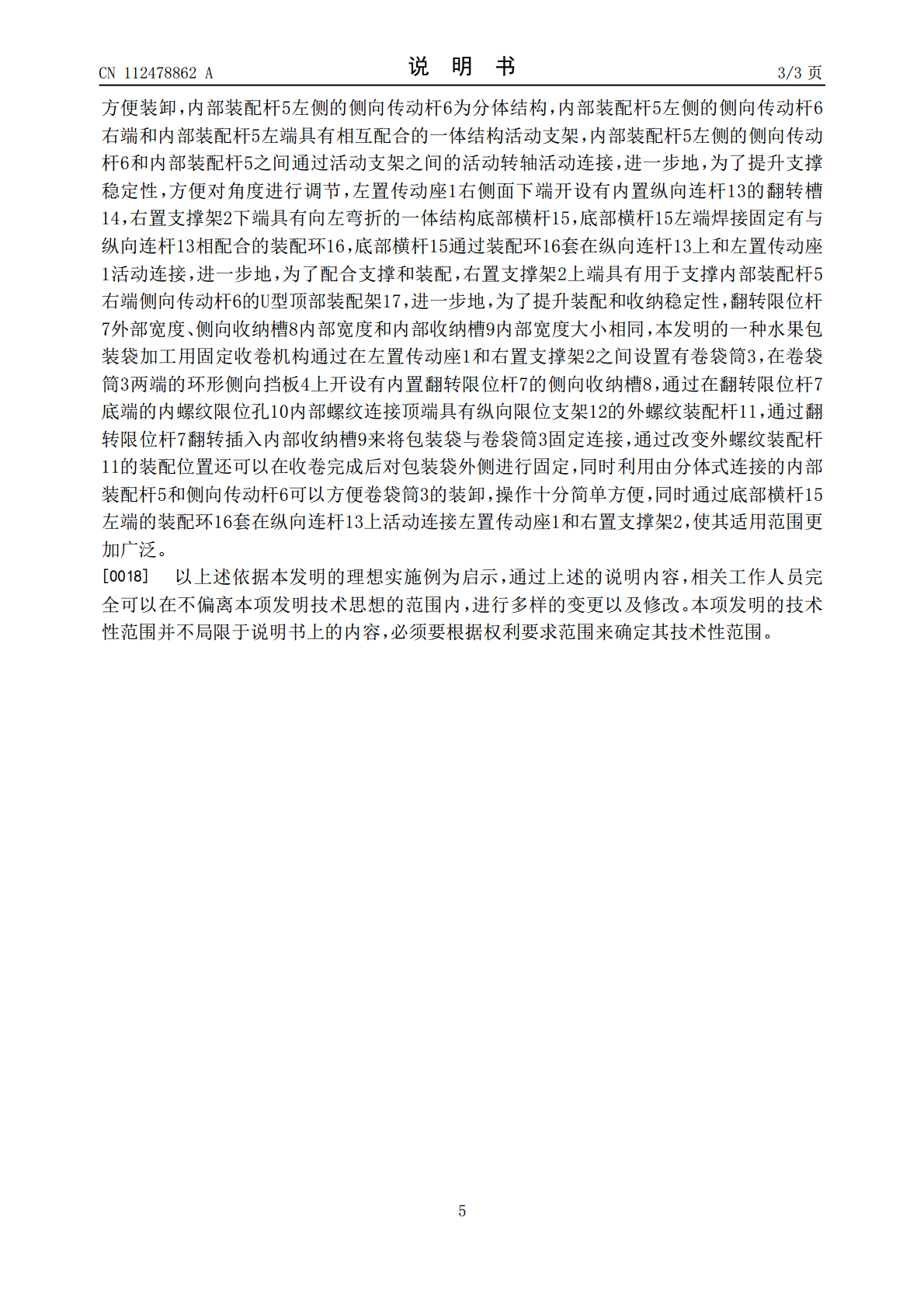

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112478862A(43)申请公布日2021.03.12(21)申请号202011222613.1(22)申请日2020.11.05(71)申请人芜湖晋诚农业科技股份有限公司地址241100安徽省芜湖市芜湖县花桥镇复兴村芜湖晋诚农业科技股份有限公司(72)发明人晋传生(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人程笃庆(51)Int.Cl.B65H18/10(2006.01)B65H23/26(2006.01)B65H19/30(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种水果包装袋加工用固定收卷机构(57)摘要本发明涉及包装袋加工生产技术领域，尤其是一种水果包装袋加工用固定收卷机构，包括内置纵向传动电机的左置传动座、右置支撑架和设置在左置传动座和右置支撑架之间的卷袋筒。本发明的一种水果包装袋加工用固定收卷机构通过在左置传动座和右置支撑架之间设置有卷袋筒，在卷袋筒两端的环形侧向挡板上开设有内置翻转限位杆的侧向收纳槽，通过在翻转限位杆底端的内螺纹限位孔内部螺纹连接顶端具有纵向限位支架的外螺纹装配杆。CN112478862ACN112478862A权利要求书1/1页1.一种水果包装袋加工用固定收卷机构，包括内置纵向传动电机的左置传动座(1)、右置支撑架(2)和设置在左置传动座(1)和右置支撑架(2)之间的卷袋筒(3)，其特征是：所述的卷袋筒(3)两侧面上轴向固定连接有环形侧向挡板(4)，所述的卷袋筒(3)内部插接有内部装配杆(5)，所述的内部装配杆(5)两端具有圆柱形结构侧向传动杆(6)，所述的卷袋筒(3)通过两端侧向传动杆(6)分别插入左置传动座(1)和右置支撑架(2)内部与左置传动座(1)和右置支撑架(2)活动连接，所述的环形侧向挡板(4)上开设有内置翻转限位杆(7)的侧向收纳槽(8)，所述的卷袋筒(3)外侧弧形面两端开设有与侧向收纳槽(8)相连通的内部收纳槽(9)，所述的侧向收纳槽(8)和内部收纳槽(9)连接端内侧面上对称开设有装配盲孔，所述的翻转限位杆(7)通过两端连接轴插入对应位置装配盲孔内部和环形侧向挡板(4)活动连接。2.根据权利要求1所述的一种水果包装袋加工用固定收卷机构，其特征是：所述的翻转限位杆(7)上、下端均开设有内螺纹限位孔(10)，所述的内螺纹限位孔(10)内部螺纹连接有外螺纹装配杆(11)，所述的外螺纹装配杆(11)外侧端固定连接有纵向限位支架(12)。3.根据权利要求1所述的一种水果包装袋加工用固定收卷机构，其特征是：所述内部装配杆(5)左侧的侧向传动杆(6)为分体结构，所述内部装配杆(5)左侧的侧向传动杆(6)右端和内部装配杆(5)左端具有相互配合的一体结构活动支架，所述内部装配杆(5)左侧的侧向传动杆(6)和内部装配杆(5)之间通过活动支架之间的活动转轴活动连接。4.根据权利要求1所述的一种水果包装袋加工用固定收卷机构，其特征是：所述的左置传动座(1)右侧面下端开设有内置纵向连杆(13)的翻转槽(14)，所述的右置支撑架(2)下端具有向左弯折的一体结构底部横杆(15)，所述的底部横杆(15)左端焊接固定有与纵向连杆(13)相配合的装配环(16)，所述的底部横杆(15)通过装配环(16)套在纵向连杆(13)上和左置传动座(1)活动连接。5.根据权利要求1所述的一种水果包装袋加工用固定收卷机构，其特征是：所述的右置支撑架(2)上端具有用于支撑内部装配杆(5)右端侧向传动杆(6)的U型顶部装配架(17)。6.根据权利要求1所述的一种水果包装袋加工用固定收卷机构，其特征是：所述的翻转限位杆(7)外部宽度、侧向收纳槽(8)内部宽度和内部收纳槽(9)内部宽度大小相同。2CN112478862A说明书1/3页一种水果包装袋加工用固定收卷机构技术领域[0001]本发明涉及包装袋加工生产技术领域，尤其是一种水果包装袋加工用固定收卷机构。背景技术[0002]水果包装袋按主要材料构成为聚丙烯袋、聚乙烯袋；按缝制方法分为缝底袋、缝边底袋。在水果包装袋加工生产过程中，为了对加工完成后的塑料包装袋进行收纳存放，需要使用收卷筒，目前市面上的收卷筒结构简单，结构固定，装卸不方便，同时内部和外部对包装袋的安装固定很不方便，适用范围不够广泛。发明内容[0003]本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的水果包装袋加工用固定收卷机构，解决目前市面上的收卷筒结构简单，结构固定，装卸不方便，同时内部和外部对包装袋的安装固定很不方便，适用范围不够广泛的问题。[0004]本发明解决其技术问题所采用的技术方案是：一种水果包装袋加工用固定收卷机构，包括内置纵向传动电机的左置传动座、右置支
