一种家禽饲养用防堵塞送水装置.pdf

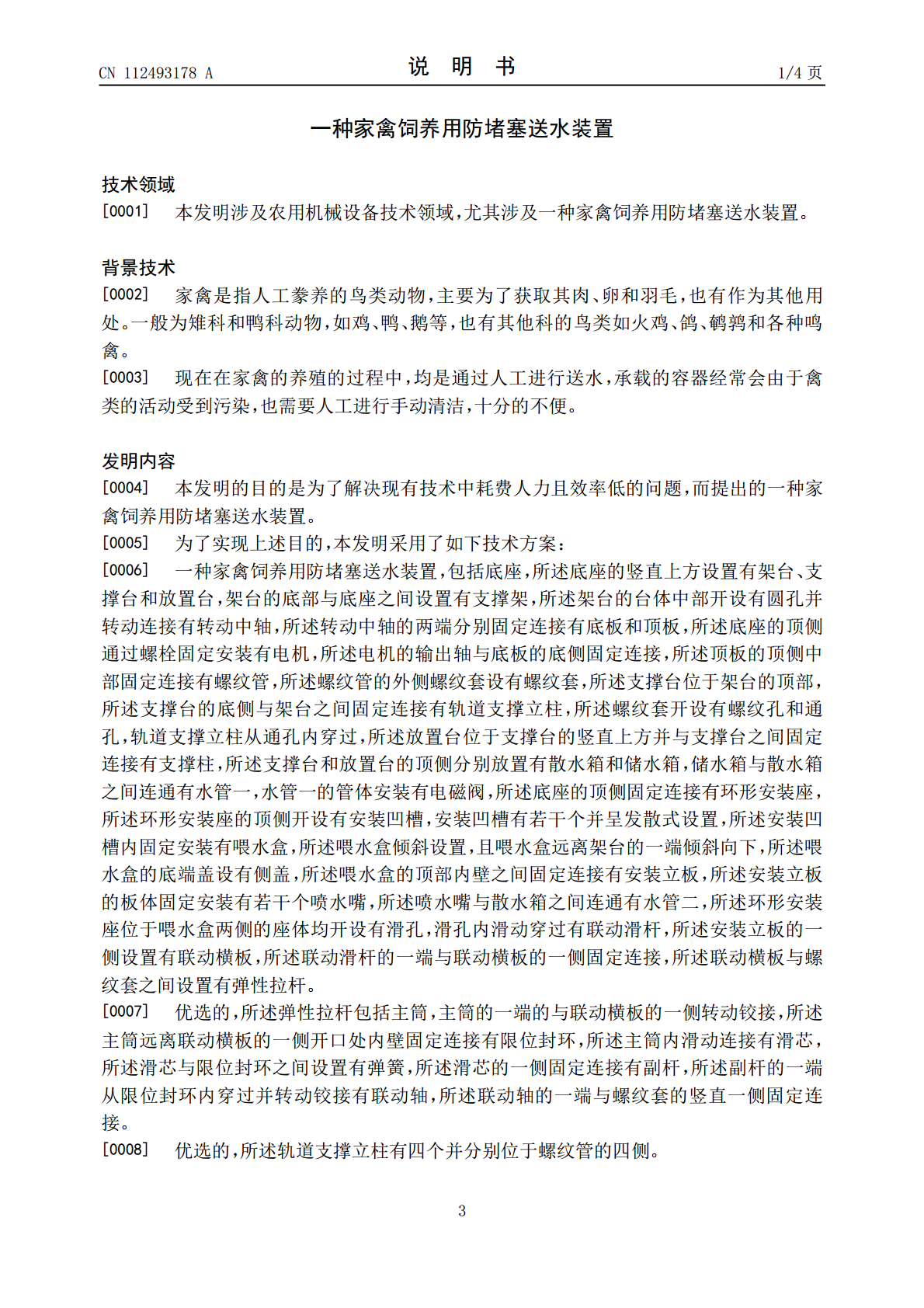

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112493178A(43)申请公布日2021.03.16(21)申请号202011378223.3(22)申请日2020.11.30(71)申请人安徽标王农牧有限公司地址235155安徽省淮北市濉溪县百善镇工业园(72)发明人王夺标王营尹琪(74)专利代理机构合肥汇融专利代理有限公司34141代理人张雁(51)Int.Cl.A01K39/02(2006.01)B08B9/093(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种家禽饲养用防堵塞送水装置(57)摘要本发明公开了一种家禽饲养用防堵塞送水装置，包括底座，所述底座的竖直上方设置有架台、支撑台和放置台，架台的底部与底座之间设置有支撑架，所述架台的台体中部开设有圆孔并转动连接有转动中轴，所述转动中轴的两端分别固定连接有底板和顶板，所述底座的顶侧通过螺栓固定安装有电机，所述电机的输出轴与底板的底侧固定连接，所述顶板的顶侧中部固定连接有螺纹管，所述螺纹管的外侧螺纹套设有螺纹套，所述支撑台位于架台的顶部，所述支撑台的底侧与架台之间固定连接有轨道支撑立柱，所述螺纹套开设有螺纹孔和通孔，轨道支撑立柱从通孔内穿过。本发明节省了人力，保证了喂水的清洁，适用性强，满足了人们在生产生活中的使用需求。CN112493178ACN112493178A权利要求书1/1页1.一种家禽饲养用防堵塞送水装置，包括底座(1)，其特征在于，所述底座(1)的竖直上方设置有架台(2)、支撑台(10)和放置台(12)，架台(2)的底部与底座(1)之间设置有支撑架(3)，所述架台(2)的台体中部开设有圆孔并转动连接有转动中轴(4)，所述转动中轴(4)的两端分别固定连接有底板(5)和顶板(6)，所述底座(1)的顶侧通过螺栓固定安装有电机(7)，所述电机(7)的输出轴与底板(5)的底侧固定连接，所述顶板(6)的顶侧中部固定连接有螺纹管(8)，所述螺纹管(8)的外侧螺纹套设有螺纹套(9)，所述支撑台(10)位于架台(2)的顶部，所述支撑台(10)的底侧与架台(2)之间固定连接有轨道支撑立柱(11)，所述螺纹套(9)开设有螺纹孔和通孔，轨道支撑立柱(11)从通孔内穿过，所述放置台(12)位于支撑台(10)的竖直上方并与支撑台(10)之间固定连接有支撑柱(13)，所述支撑台(10)和放置台(12)的顶侧分别放置有散水箱(15)和储水箱(14)，储水箱(14)与散水箱(15)之间连通有水管一(16)，水管一(16)的管体安装有电磁阀(17)，所述底座(1)的顶侧固定连接有环形安装座(18)，所述环形安装座(18)的顶侧开设有安装凹槽，安装凹槽有若干个并呈发散式设置，所述安装凹槽内固定安装有喂水盒(19)，所述喂水盒(19)倾斜设置，且喂水盒(19)远离架台(2)的一端倾斜向下，所述喂水盒(19)的底端盖设有侧盖(20)，所述喂水盒(19)的顶部内壁之间固定连接有安装立板(22)，所述安装立板(22)的板体固定安装有若干个喷水嘴(25)，所述喷水嘴(25)与散水箱(15)之间连通有水管二(26)，所述环形安装座(18)位于喂水盒(19)两侧的座体均开设有滑孔，滑孔内滑动穿过有联动滑杆(23)，所述安装立板(22)的一侧设置有联动横板(24)，所述联动滑杆(23)的一端与联动横板(24)的一侧固定连接，所述联动横板(24)与螺纹套(9)之间设置有弹性拉杆。2.根据权利要求1所述的一种家禽饲养用防堵塞送水装置，其特征在于，所述弹性拉杆包括主筒(27)，主筒(27)的一端的与联动横板(24)的一侧转动铰接，所述主筒(27)远离联动横板(24)的一侧开口处内壁固定连接有限位封环(28)，所述主筒(27)内滑动连接有滑芯(29)，所述滑芯(29)与限位封环(28)之间设置有弹簧(30)，所述滑芯(29)的一侧固定连接有副杆(31)，所述副杆(31)的一端从限位封环(28)内穿过并转动铰接有联动轴(32)，所述联动轴(32)的一端与螺纹套(9)的竖直一侧固定连接。3.根据权利要求1所述的一种家禽饲养用防堵塞送水装置，其特征在于，所述轨道支撑立柱(11)有四个并分别位于螺纹管(8)的四侧。4.根据权利要求1所述的一种家禽饲养用防堵塞送水装置，其特征在于，所述底板(5)和顶板(6)靠近架台(2)的一侧分别安装有万向滚珠(33)，万向滚珠(33)的一侧与架台(2)的一侧滚动接触连接。5.根据权利要求1所述的一种家禽饲养用防堵塞送水装置，其特征在于，所述弹簧(30)套设在副杆(31)的杆体外侧。6.根据权利要求1所述的一种家禽饲养用防堵塞送水装置，其特征在于，所述侧盖(20)的内侧设置有密封橡胶垫(21)。7.根据权利要求1所述的一种家禽饲养用防堵塞
