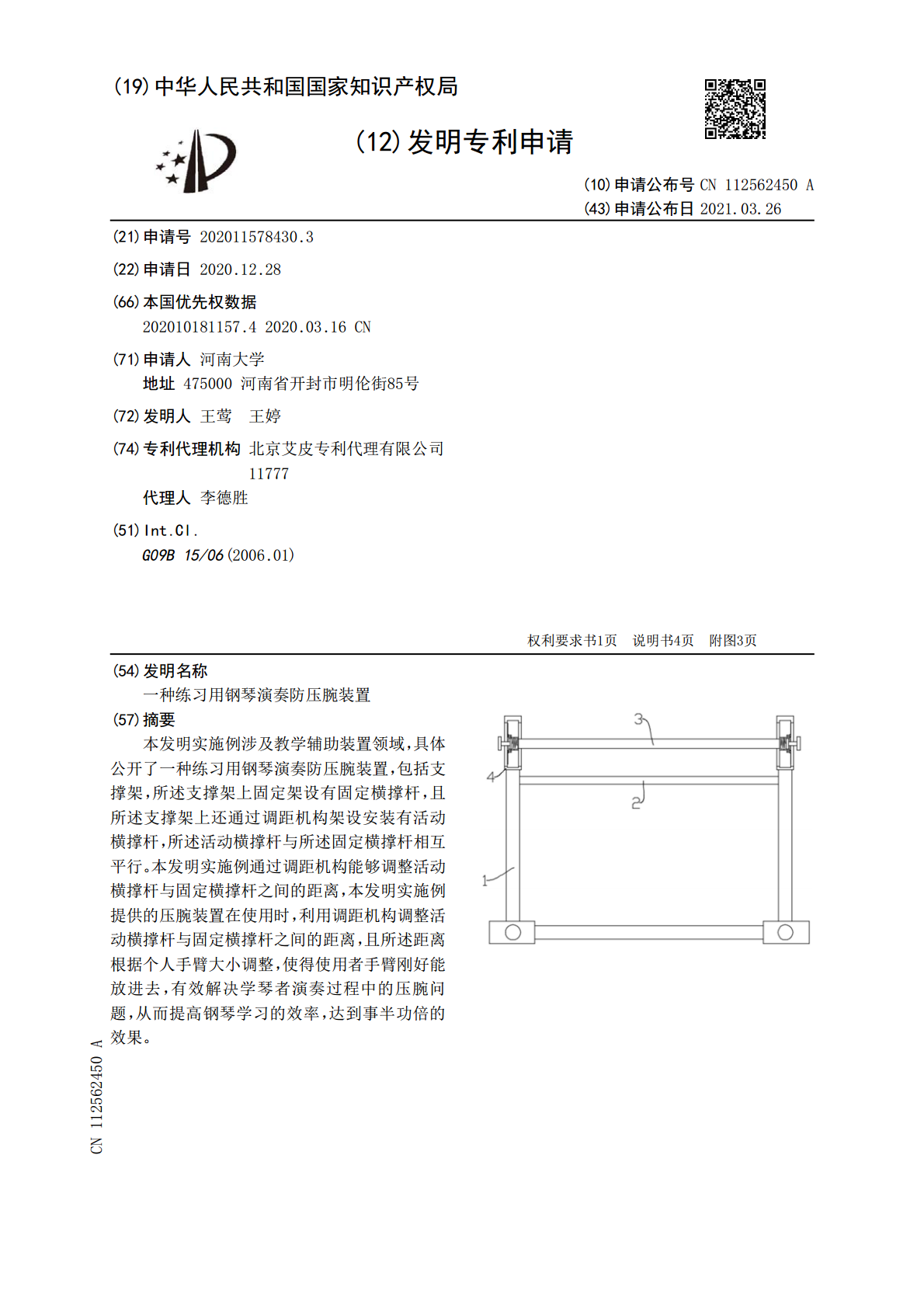

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112562450A(43)申请公布日2021.03.26(21)申请号202011578430.3(22)申请日2020.12.28(66)本国优先权数据202010181157.42020.03.16CN(71)申请人河南大学地址475000河南省开封市明伦街85号(72)发明人王莺王婷(74)专利代理机构北京艾皮专利代理有限公司11777代理人李德胜(51)Int.Cl.G09B15/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种练习用钢琴演奏防压腕装置(57)摘要本发明实施例涉及教学辅助装置领域，具体公开了一种练习用钢琴演奏防压腕装置，包括支撑架，所述支撑架上固定架设有固定横撑杆，且所述支撑架上还通过调距机构架设安装有活动横撑杆，所述活动横撑杆与所述固定横撑杆相互平行。本发明实施例通过调距机构能够调整活动横撑杆与固定横撑杆之间的距离，本发明实施例提供的压腕装置在使用时，利用调距机构调整活动横撑杆与固定横撑杆之间的距离，且所述距离根据个人手臂大小调整，使得使用者手臂刚好能放进去，有效解决学琴者演奏过程中的压腕问题，从而提高钢琴学习的效率，达到事半功倍的效果。CN112562450ACN112562450A权利要求书1/1页1.一种练习用钢琴演奏防压腕装置，其特征在于，包括支撑架（1）；所述支撑架（1）上固定架设有固定横撑杆（2），且所述支撑架（1）上还通过调距机构架设安装有活动横撑杆（3），所述活动横撑杆（3）与所述固定横撑杆（2）相互平行；所述调距机构包括固定安装在所述支撑架（1）上的两个支撑座（4），每一个所述支撑座（4）内均上下滑动设有升降滑块（8）；所述活动横撑杆（3）的两端分别与两个所述升降滑块（8）之间固定连接；朝向所述活动横撑杆（3）的支撑座（4）一侧开设有第二条形通孔（18），所述活动横撑杆（3）端部贯穿滑动设于所述第二条形通孔（18）内；所述调距机构还包括对所述升降滑块（8）进行锁紧固定固定的锁紧组件。2.根据权利要求1所述的练习用钢琴演奏防压腕装置，其特征在于，所述锁紧组件包括径向滑动设于所述第二条形通孔（18）内的支撑滑块（9），且所述升降滑块（8）内还设置有对所述支撑滑块（9）起支撑作用的支撑弹簧（10）。3.根据权利要求2所述的练习用钢琴演奏防压腕装置，其特征在于，所述锁紧组件还包括调节拉杆（6），所述调节拉杆（6）贯穿滑动设于所述第二条形通孔（18）上开设的通孔（17）内并延伸至所述升降滑块（8）内腔与所述支撑滑块（9）固定连接，且所述调节拉杆（6）的另一端固定安装有调节手柄（5）。4.根据权利要求3所述的练习用钢琴演奏防压腕装置，其特征在于，朝向所述调节手柄（5）的支撑座（4）的一侧开设有第一条形通孔（7），所述调节拉杆（6）贯穿滑动设于所述第一条形通孔（7）内。5.根据权利要求3或4所述的练习用钢琴演奏防压腕装置，其特征在于，所述升降滑块（8）上还开设有第三条形通孔（11），所述支撑滑块（9）上固定安装有支杆（15），所述支杆（15）贯穿滑动设于所述第三条形通孔（11）内。6.根据权利要求5所述的练习用钢琴演奏防压腕装置，其特征在于，延伸至所述升降滑块（8）外的支杆（15）端部固定安装有支柱（12），所述支柱（12）的端部固定安装有与所述支撑座（4）侧壁相平行的齿块（16）。7.根据权利要求6所述的练习用钢琴演奏防压腕装置，其特征在于，所述支撑座（4）的侧壁内开设有与所述齿块（16）相对应的条形套（13），所述条形套（13）内设置有齿板（14）。2CN112562450A说明书1/4页一种练习用钢琴演奏防压腕装置技术领域[0001]本发明涉及教学辅助装置领域，具体是一种练习用钢琴演奏防压腕装置。背景技术[0002]众所周知，钢琴演奏连奏主要是依靠手掌关节的发力来完成的，还有音程重复的断奏也是独立运用手腕断奏来发力练习的，所以说掌关节发力以及手腕放松发力成为钢琴学习力一个重要难点。初学者往往会手型撑不起来或弹连奏时借助整个手臂向下压响琴键，或在演奏音程(三度，六度，八度)重复断奏时手腕不放松，用整个手臂僵硬的压琴键，从而直接会影响到演奏钢琴的正确发力和体验。[0003]练习过程中存在压腕问题，导致学习效率低下，时间长了会使演奏过程中不正确用力，形成习惯，难以改正。因此，发明一种练习用钢琴演奏防压腕装很有必要。发明内容[0004]本发明的目的在于提供一种练习用钢琴演奏防压腕装置，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种练习用钢琴演奏防压腕装置，包括支撑架，所述支撑架上固定架设有固定横撑杆，且所述支撑架上还通过调距机构架设安装有活动横撑杆，所述
