一种可全景测量的中粒料休止角测定仪.pdf
2023-05-31
10金币
483KB
12页
静芙****可爱
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共12页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种可全景测量的中粒料休止角测定仪.pdf

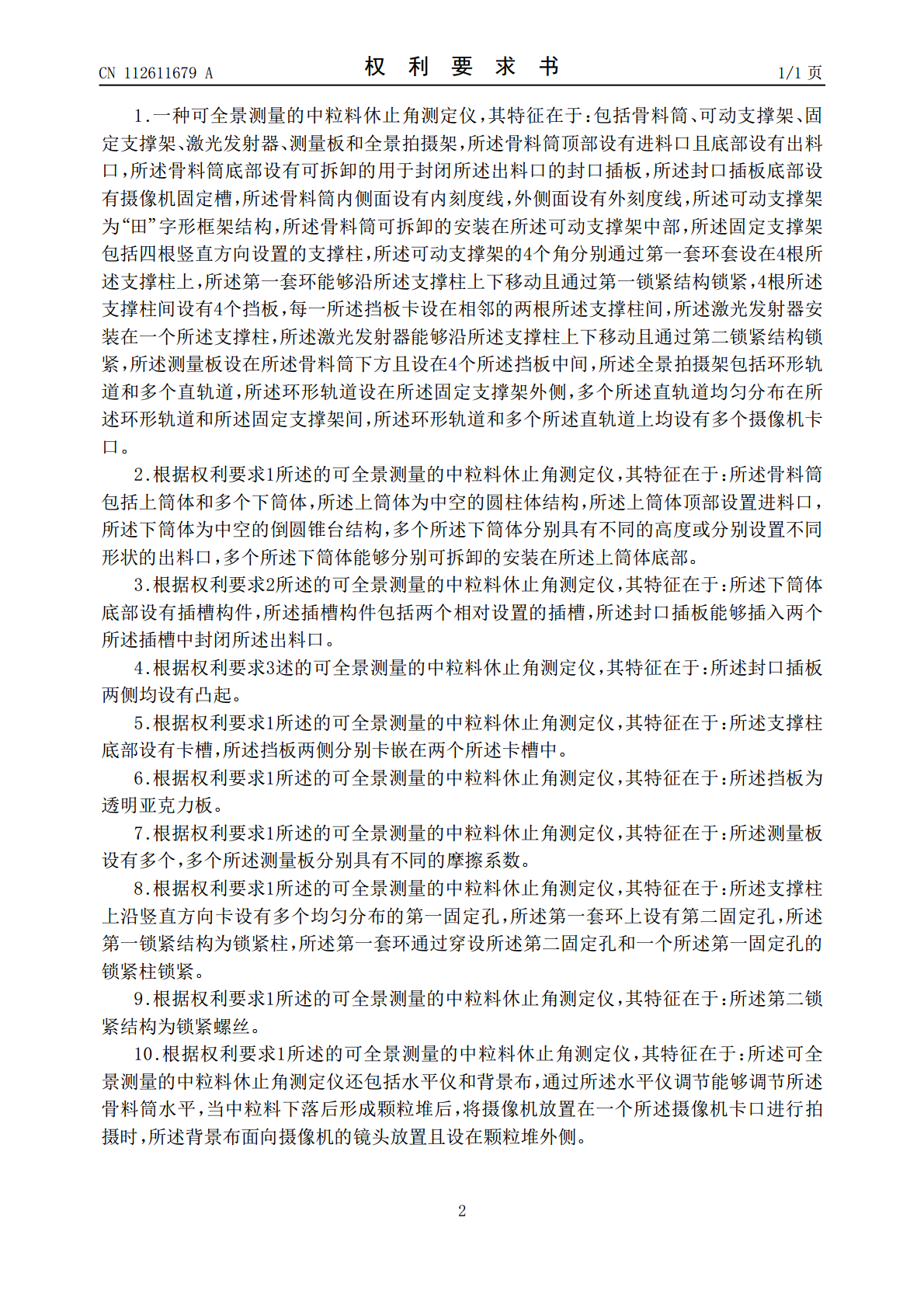

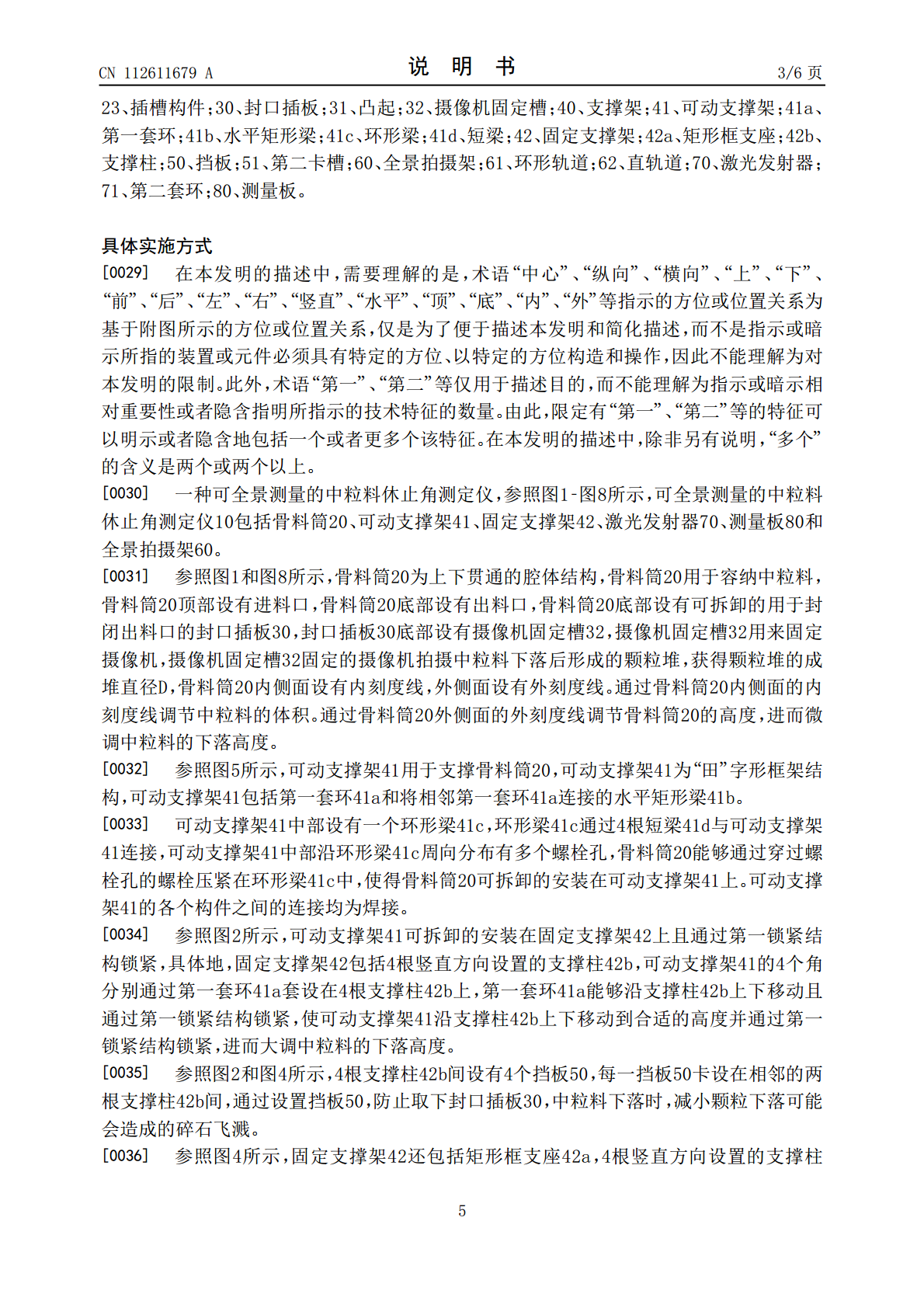

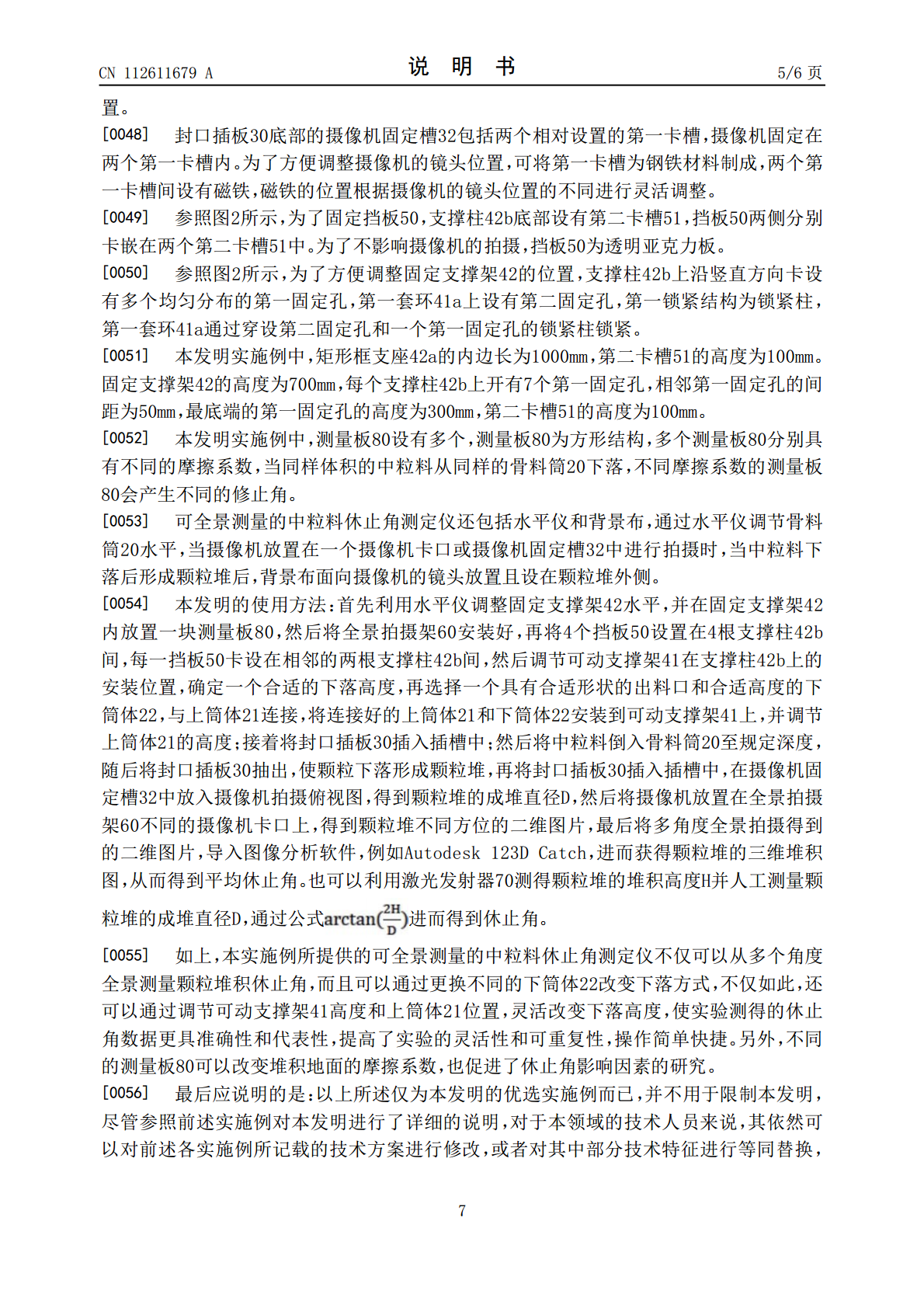

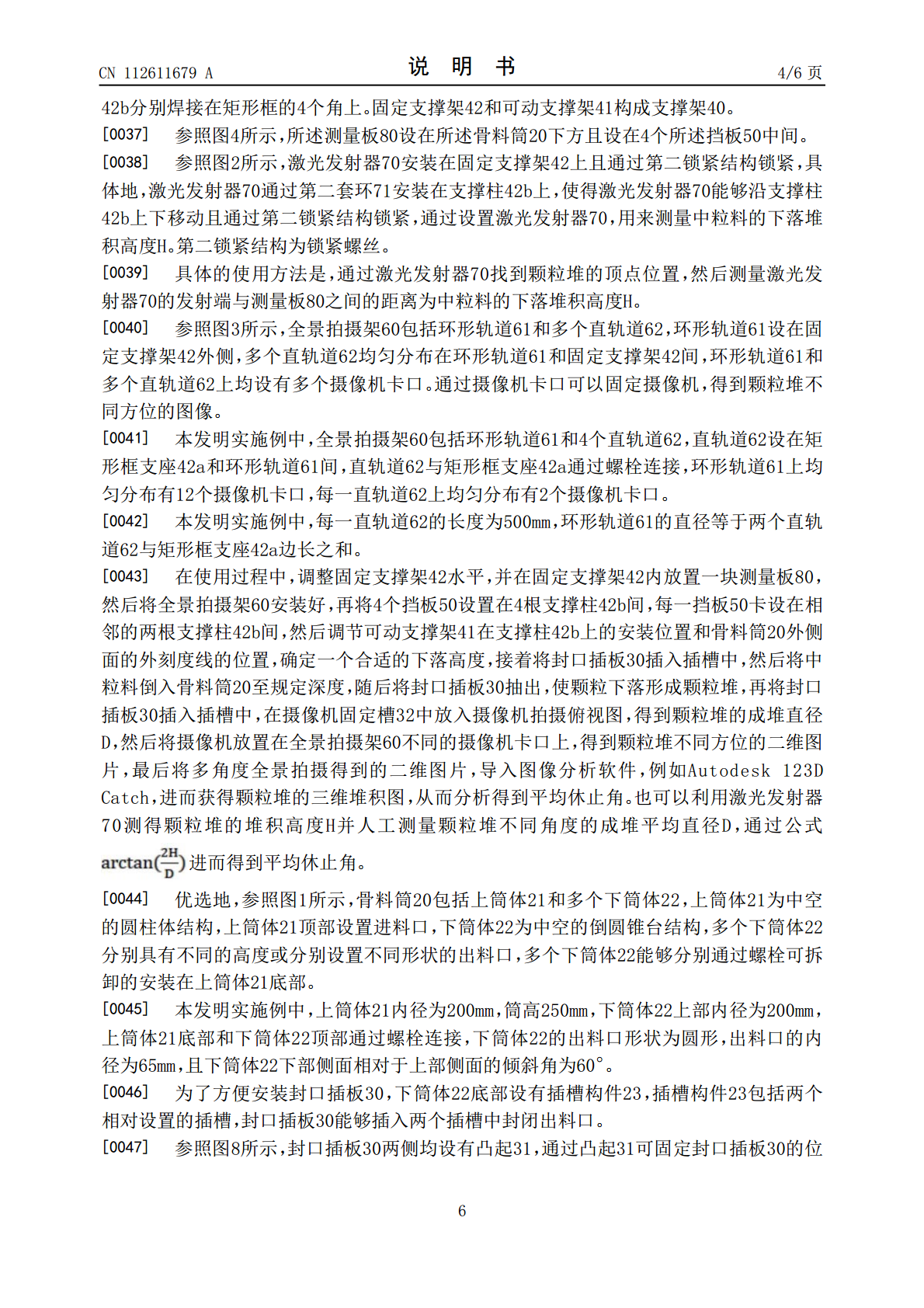

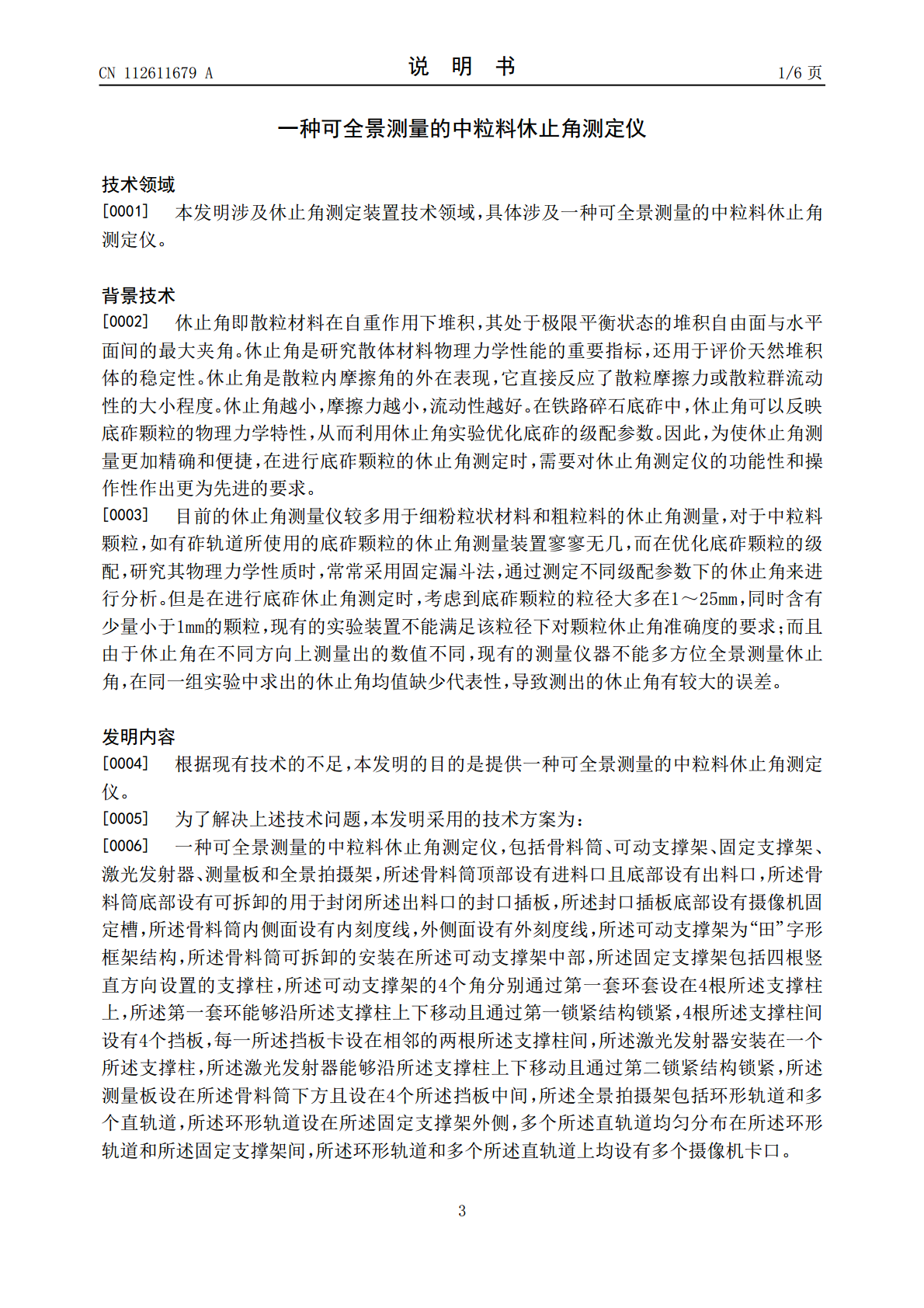

本发明公开了一种可全景测量的中粒料休止角测定仪，包括骨料筒、可动支撑架、固定支撑架、激光发射器、测量板和全景拍摄架，骨料筒顶部设有进料口且底部设有出料口，骨料筒底部设有封口插板，封口插板底部设有摄像机固定槽，骨料筒设在可动支撑架中部，可动支撑架设在固定支撑架上且通过第一锁紧结构锁紧，激光发射器设在固定支撑架上且通过第二锁紧结构锁紧，测量板设在骨料筒下方，全景拍摄架包括环形轨道和多个直轨道，环形轨道和直轨道上均设有多个摄像机卡口，不仅可以灵活改变下落高度和下落方式，还可以从多个角度全景测量颗粒堆积休止角，建
2023-05-31
10
483KB
一种无黏性土休止角测定仪.pdf
本发明实施例公开了一种无黏性土休止角测定仪，涉及土工试验设备技术领域。包括底座、固定座板、测量圆盘、连杆、漏斗和升降机构，所述底座的一侧固定有一根竖直的支撑杆，所述固定座板固定在支撑杆的上部一侧，所述连杆上端通过导向机构滑动连接固定座板，所述升降机构设置在固定座板上，所述升降机构与导向机构连接并带动连杆升降，所述测量圆盘水平固定在连杆下端，在连杆上设有测量刻度，所述漏斗套设在连杆上。升降机构通过导向机构带动测量圆盘准确、快速升降，结构简单、操作便捷、加工方便，成本低，利用新设备后每天可做30‑50组试验，
2023-05-29
10
494KB
一种休止角测量系统.pdf
本发明公开一种休止角测量系统，包括立式钻床主体、提升把手、钻头、磁铁、挡板、圆柱形孔、平面支撑板、相机、三脚架。其特征在于：所述提升把手连接于立式钻床主体，所述钻头连接于立式钻床主体，所述磁铁连接于钻头，所述挡板连接于磁铁，所述圆柱形孔连接于挡板，所述平面支撑板置于圆柱形孔的正下方，所述相机固定于三脚架上，所述相机正对着平面支撑板。本发明通过摄像的办法获取休止角的图像，通过MATLAB图像处理，获取休止角的大小，有效的处理方法有很好的应用前景。
2023-07-02
10
237KB
一种简易休止角测量装置.pdf
本发明公开一种简易休止角测量装置，包括试验底架、步进电机控制器、步进电机、联轴器、螺纹连接套、半弧形卡套、圆柱形孔、螺栓套、平面底板。其特征在于：所述步进电机连固定接于试验底架上，所述步进电机控制器连接于步进电机上，所述联轴器连接于步进电机上，所述螺纹连接套连接于联轴器上，所述半弧形卡套连接于螺纹连接套上，所述圆柱形孔连接于半弧形卡套上，所述螺栓套通过半弧形卡套固定圆柱形孔，所述平面底板连接于试验底架。本发明通过简易的步进电机控制圆柱形孔的上下移动，结构简单，有较强的实用价值。
2023-07-02
10
249KB
休止角测量仪.pdf
一种休止角测量仪，其特征在于：包括水平底座、设置于底座上的溢粉盒、及放于溢粉盒内的圆形水平凸台、与底座垂直连接的竖杆、与竖杆滑动连接的横杆、固定于横杆上的漏斗；所述漏斗口的垂直投影与所述圆形水平凸台的圆心重合，所述竖杆上还标记有用于读出休止角大小的刻度值。所述竖杆上固定有竖向的齿条，所述横杆上固定有与齿条配合的滚轮，以使当转动滚轮时，可带动横杆及漏斗沿竖杆上下移动。有益效果是:粉体所堆积成的圆锥体的半径固定，由高度可对应读出休止角大小，无需测量及计算，使用方便、准确度高、重现性好；还具有结构简单、易于操作
2023-10-20
10
590KB
