骨科用拉钩及骨科手术组件.pdf

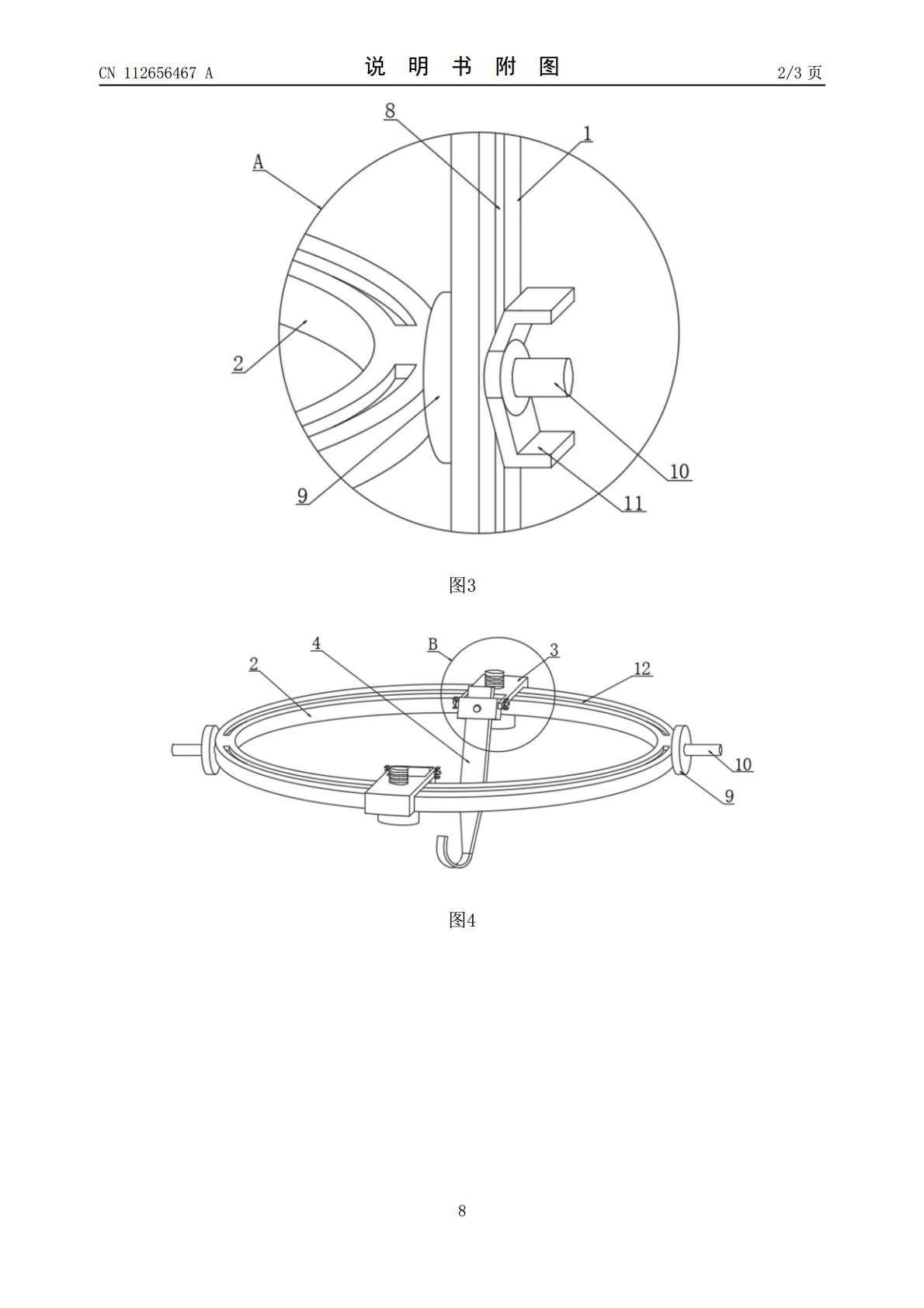

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112656467A(43)申请公布日2021.04.16(21)申请号202110082963.0(22)申请日2021.01.21(71)申请人赖宗权地址610217四川省成都市双流县永兴镇大树村6组(72)发明人赖宗权(51)Int.Cl.A61B17/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称骨科用拉钩及骨科手术组件(57)摘要本发明涉及医疗器械技术领域，具体是骨科用拉钩及骨科手术组件，包括支撑架，所述支撑架的上内侧上端安装有支撑环，所述支撑环的上表面安装有拉钩安装结构，所述支撑架的下端焊接有脚盘，所述脚盘的内部转动安装有第一支撑脚，所述脚盘的内部第一支撑脚的下表面位置处转动安装有第二支撑脚，所述拉钩安装结构的前端转动安装有拉钩卡块，所述拉钩卡块的内部安装有拉钩，所述支撑架的一侧开设有滑槽，所述支撑环的两侧外表面均焊接有限位座，所述限位座的一侧焊接有调节螺杆。本发明为环式支撑结构，使用过程不会阻碍手术的操作视线，可多角度调节，结构简单，能调节支撑脚的支撑放置角度，有利于支撑脚的放置。CN112656467ACN112656467A权利要求书1/1页1.骨科用拉钩及骨科手术组件，包括支撑架(1)，其特征在于，所述支撑架(1)的上内侧上端安装有支撑环(2)，所述支撑环(2)的上表面安装有拉钩安装结构(3)，所述支撑架(1)的下端焊接有脚盘(5)，所述脚盘(5)的内部转动安装有第一支撑脚(6)，所述脚盘(5)的内部第一支撑脚(6)的下表面位置处转动安装有第二支撑脚(7)，所述拉钩安装结构(3)的前端转动安装有拉钩卡块(14)，所述拉钩卡块(14)的内部安装有拉钩(4)。2.根据权利要求1所述的骨科用拉钩及骨科手术组件，其特征在于，所述支撑架(1)的一侧开设有滑槽(8)，所述支撑环(2)的两侧外表面均焊接有限位座(9)，所述限位座(9)的一侧焊接有调节螺杆(10)，所述调节螺杆(10)的外表面转动安装有调节转帽(11)。3.根据权利要求1所述的骨科用拉钩及骨科手术组件，其特征在于，所述支撑环(2)的上表面开设有固定槽(12)，所述拉钩安装结构(3)的下表面转动安装有安装结构固定螺钉(13)，所述拉钩安装结构(3)的一侧外表面安装有拉钩卡块固定螺杆(15)，所述拉钩卡块(14)的前表面转动安装有拉钩固定螺钉(16)。4.根据权利要求1所述的骨科用拉钩及骨科手术组件，其特征在于，所述第一支撑脚(6)与第二支撑脚(7)通过脚盘(5)转动安装于支撑架(1)的下端位置处，所述支撑架(1)与支撑环(2)均为铝合金材质的构件。5.根据权利要求1所述的骨科用拉钩及骨科手术组件，其特征在于，所述拉钩(4)通过拉钩卡块(14)转动安装于拉钩安装结构(3)的内部位置处。6.根据权利要求2所述的骨科用拉钩及骨科手术组件，其特征在于，所述调节螺杆(10)滑动安装于滑槽(8)的内部位置处，所述支撑环(2)通过调节螺杆(10)与滑槽(8)滑动安装于支撑架(1)的内侧位置处。7.根据权利要求2所述的骨科用拉钩及骨科手术组件，其特征在于，所述限位座(9)与调节转帽(11)对应于支撑架(1)的两侧外表面位置处,所述支撑环(2)通过限位座(9)与调节转帽(11)固定于支撑架(1)的上端位置处。8.根据权利要求3所述的骨科用拉钩及骨科手术组件，其特征在于，所述安装结构固定螺钉(13)贯穿固定槽(12)转动于拉钩安装结构(3)的下表面位置处，所述拉钩安装结构(3)通过固定槽(12)固定于支撑环(2)的上表面位置处。9.根据权利要求3所述的骨科用拉钩及骨科手术组件，其特征在于，所述拉钩固定螺钉(16)的后端贯穿拉钩卡块(14)挤压于拉钩(4)的前表面位置处，所述拉钩卡块(14)通过拉钩卡块固定螺杆(15)转动安装于拉钩安装结构(3)的前端位置处。2CN112656467A说明书1/4页骨科用拉钩及骨科手术组件技术领域[0001]本发明涉及医疗器械技术领域，具体是骨科用拉钩及骨科手术组件。背景技术[0002]医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品，包括所需要的计算机软件，效用主要通过物理等方式获得，不是通过药理学、免疫学或者代谢的方式获得，或者虽然有这些方式参与但是只起辅助作用。[0003]中国专利公开了骨科用拉钩及骨科手术组件的(授权公告号CN211094367U)，该专利技术在手术过程中经常会用到引流管和冷光源，这些管子在手术时经常会遮挡手术视野，影响手术效果，无法保证手术的质量的问题，但是，目前市场上的骨科用拉钩及骨科手术组件，一般安装后会阻碍手术的操作视线，不利于手术操作，一般装置的可调节角度较
