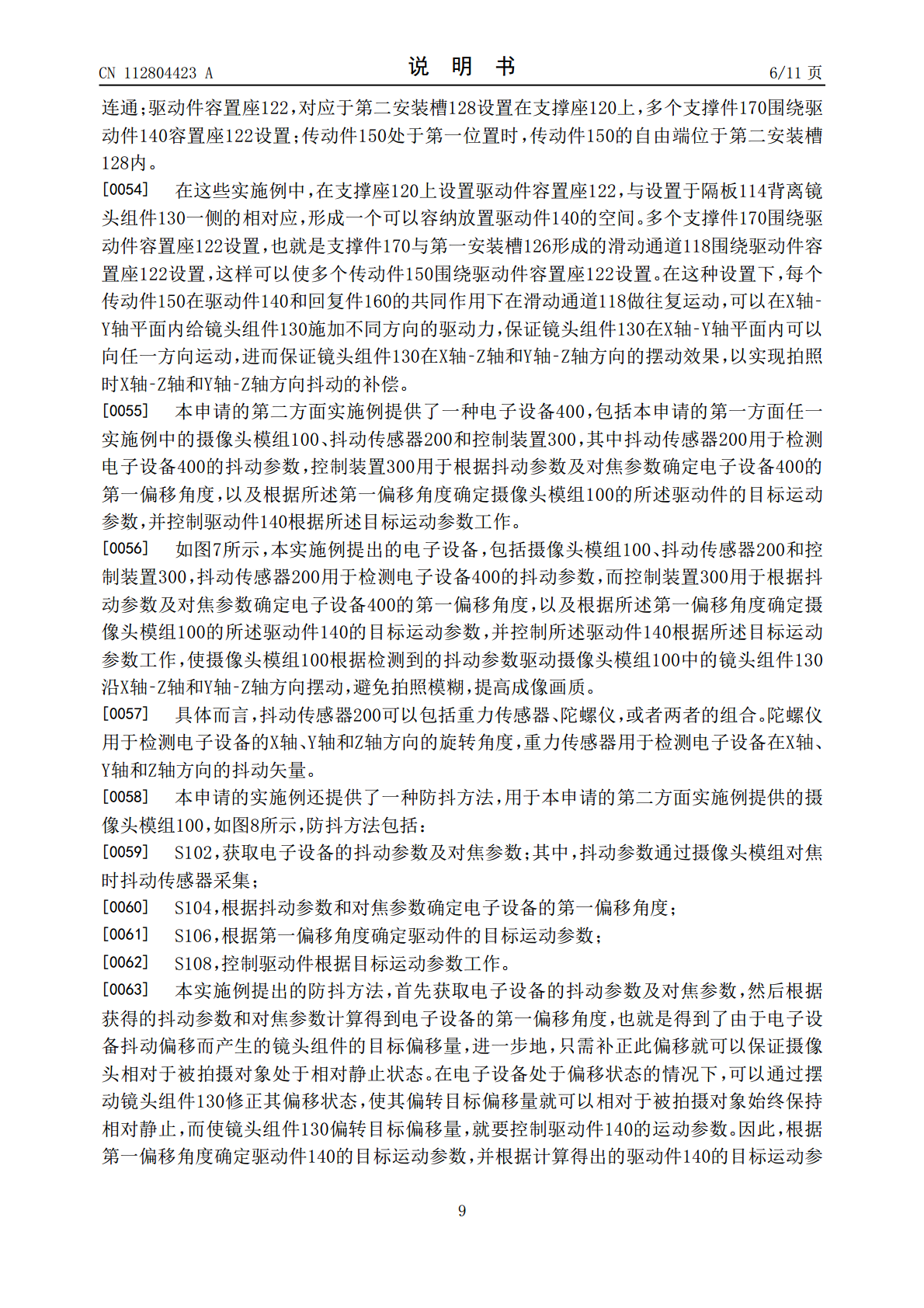

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112804423A(43)申请公布日2021.05.14(21)申请号202011607259.4(22)申请日2020.12.29(71)申请人维沃移动通信有限公司地址523863广东省东莞市长安镇靖海东路168号(72)发明人伍魏杨作坤(74)专利代理机构北京友联知识产权代理事务所(普通合伙)11343代理人尚志峰王淑梅(51)Int.Cl.H04N5/225(2006.01)H04N5/232(2006.01)权利要求书2页说明书11页附图11页(54)发明名称摄像头模组和电子设备(57)摘要本申请公开了一种摄像头模组和电子设备。其中，摄像头模组包括支撑架、镜头组件、多个滑动通道、驱动组件和多个传动件，其中，传动件能够驱动镜头组件以镜头组件与支撑架的连接点为支点转动。本申请能够采用机械机构实现拍照时X轴‑Z轴、Y轴‑Z轴方向的抖动补偿，在降低照片虚影同时，还避免了电磁驱动方式中防抖效果容易受周围磁场影响以及电磁干扰影响手机信号的问题。CN112804423ACN112804423A权利要求书1/2页1.一种摄像头模组，其特征在于，包括：支撑架；镜头组件，所述镜头组件与所述支撑架活动连接；多个滑动通道，设置于所述支撑架内，所述多个滑动通道中的任一个滑动通道自背离所述镜头组件的一侧向靠近所述镜头组件的方向倾斜设置；驱动组件，设置于所述支撑架上；多个传动件，分别设置于所述多个滑动通道内，所述驱动组件能够驱动所述多个所述传动件中的任一个传动件在所述滑动通道内的第一位置和第二位置之间运动，所述第二位置相较于所述第一位置靠近所述镜头组件；其中，所述传动件在所述第一位置和所述第二位置之间运动时能够驱动所述镜头组件以所述镜头组件与所述支撑架的连接点为支点转动。2.根据权利要求1所述的摄像头模组，其特征在于，所述支撑架包括：支撑壁；隔板，与所述支撑壁连接，所述镜头组件设置于所述隔板上；支撑座，所述支撑座用于支撑所述支撑壁，所述支撑座与所述隔板之间形成有所述多个滑动通道；通槽，设置在所述隔板上，所述通槽与所述滑动通道连通，所述传动件在所述滑动通道内运动时能够穿过所述通槽驱动所述镜头组件运动。3.根据权利要求2所述的摄像头模组，其特征在于，所述摄像头模组还包括：顶起件，设置在所述传动件上，所述传动件在所述滑动通道内运动时，所述顶起件能够穿过所述通槽与所述镜头组件抵接。4.根据权利要求2所述的摄像头模组，其特征在于，球头连接件，设置在所述隔板上，所述镜头组件通过所述球头连接件与所述支撑架连接。5.根据权利要求2所述的摄像头模组，其特征在于，所述驱动组件包括：驱动件，设置于所述支撑座，所述驱动件能够相对所述支撑座转动，以驱动所述传动件由所述第一位置运动至所述第二位置；回复件，设置于所述滑动通道内，位于所述传动件及所述支撑壁之间，以驱动所述传动件由所述第二位置运动至所述第一位置。6.根据权利要求5所述的摄像头模组，其特征在于，所述驱动件包括：凸轮，设置于所述支撑座；驱动电机，与所述凸轮连接，用于驱动所述凸轮转动。7.根据权利要求5所述的摄像头模组，其特征在于，所述摄像头模组还包括：多个第一安装槽，设置于所述隔板背离所述镜头组件的一侧，所述第一安装槽用于容置所述传动件，所述第一安装槽的槽底壁向靠近所述镜头组件的方向倾斜设置；多个支撑件，设置在所述支撑座上，所述支撑件与所述第一安装槽对应设置，所述支撑件具有用于支撑所述传动件的支撑面，所述支撑面向靠近所述镜头组件的方向倾斜设置；所述支撑件与所述第一安装槽形成所述滑动通道。8.根据权利要求7所述的摄像头模组，其特征在于，所述摄像头模组还包括：2CN112804423A权利要求书2/2页限位件，设置在所述传动件的两侧；限位槽，设置在所述第一安装槽的两侧并与所述第一安装槽连通，所述限位槽用于容置所述限位件以限定所述传动件的运动行程。9.根据权利要求7所述的摄像头模组，其特征在于，所述摄像头模组还包括：第二安装槽，设置于所述隔板背离所述镜头组件的一侧，所述第二安装槽用于容置所述驱动件，所述第二安装槽与多个所述第一安装槽连通；驱动件容置座，对应于所述第二安装槽设置在所述支撑座上，所述多个支撑件围绕所述驱动件容置座设置；所述传动件处于所述第一位置时，所述传动件的自由端位于所述第二安装槽内。10.一种电子设备，其特征在于，所述电子设备包括：如权利要求1至9中任一项所述的摄像头模组；抖动传感器，用于检测所述电子设备的抖动参数；控制装置，所述控制装置用于根据所述抖动参数及对焦参数确定所述电子设备的第一偏移角度，以及根据所述第一偏移角度确定所述摄像头模组的所述驱动件的目标运动参数，并控制所述驱动件根据所述目标运动参数工作。3CN11280442
