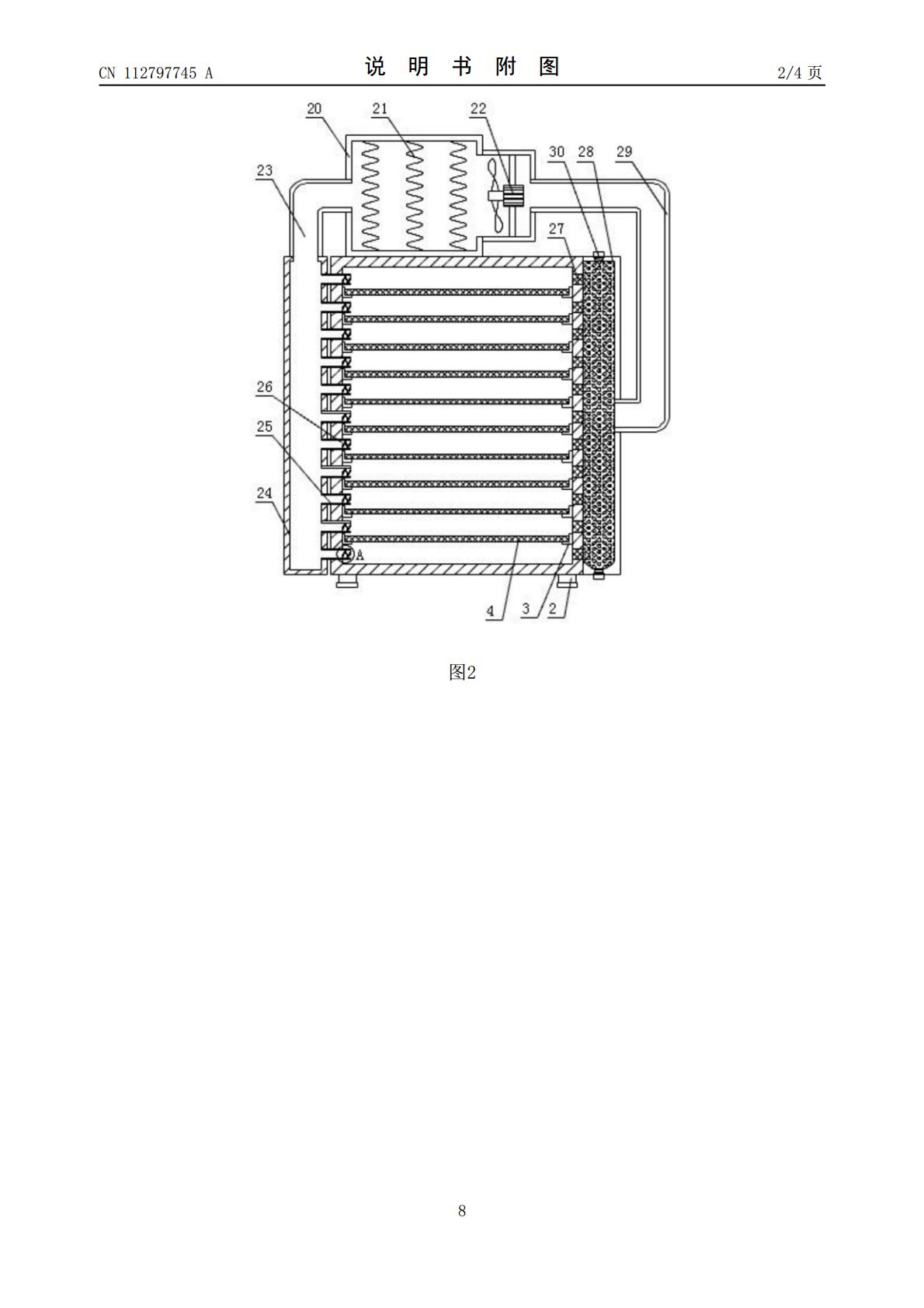

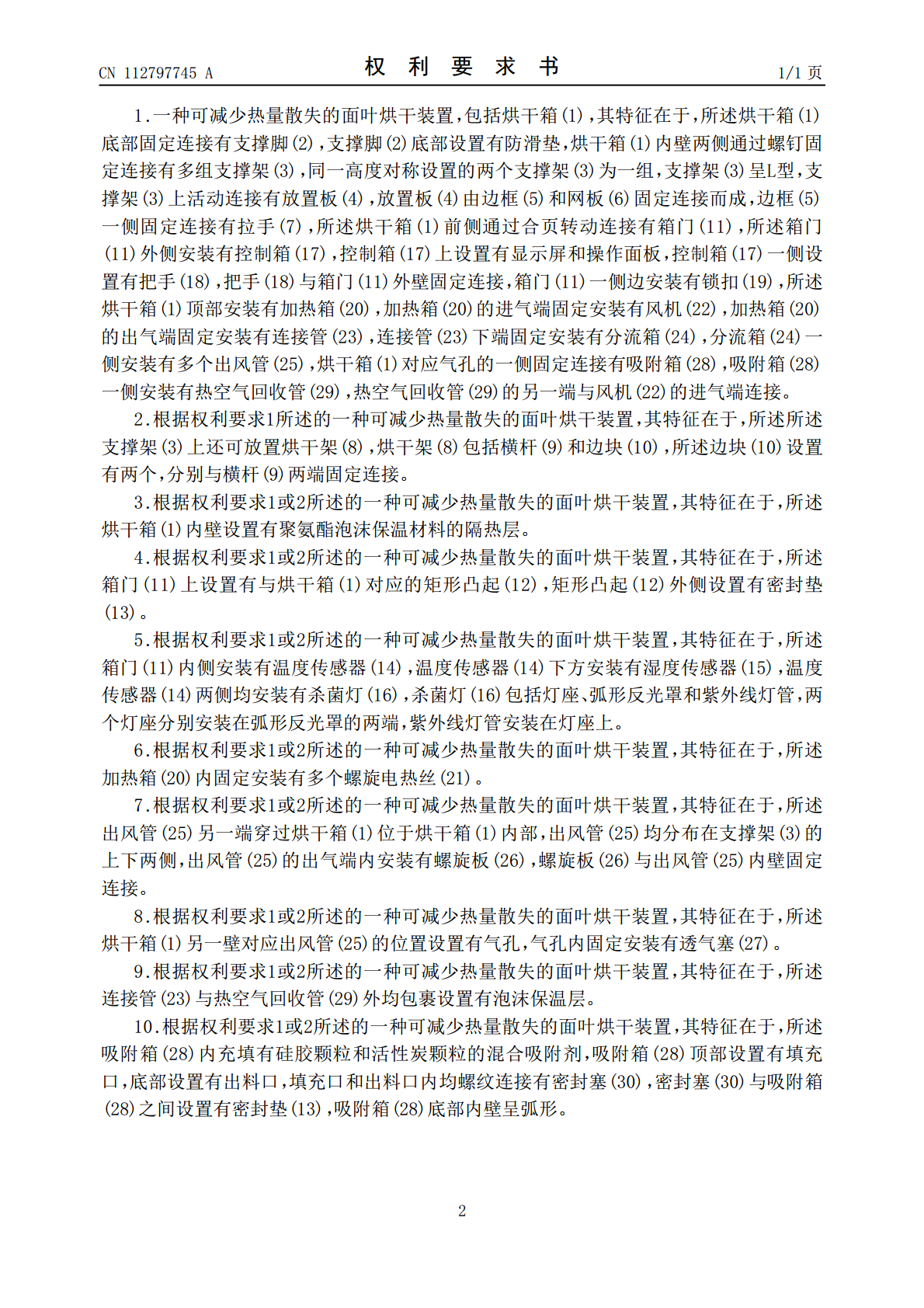

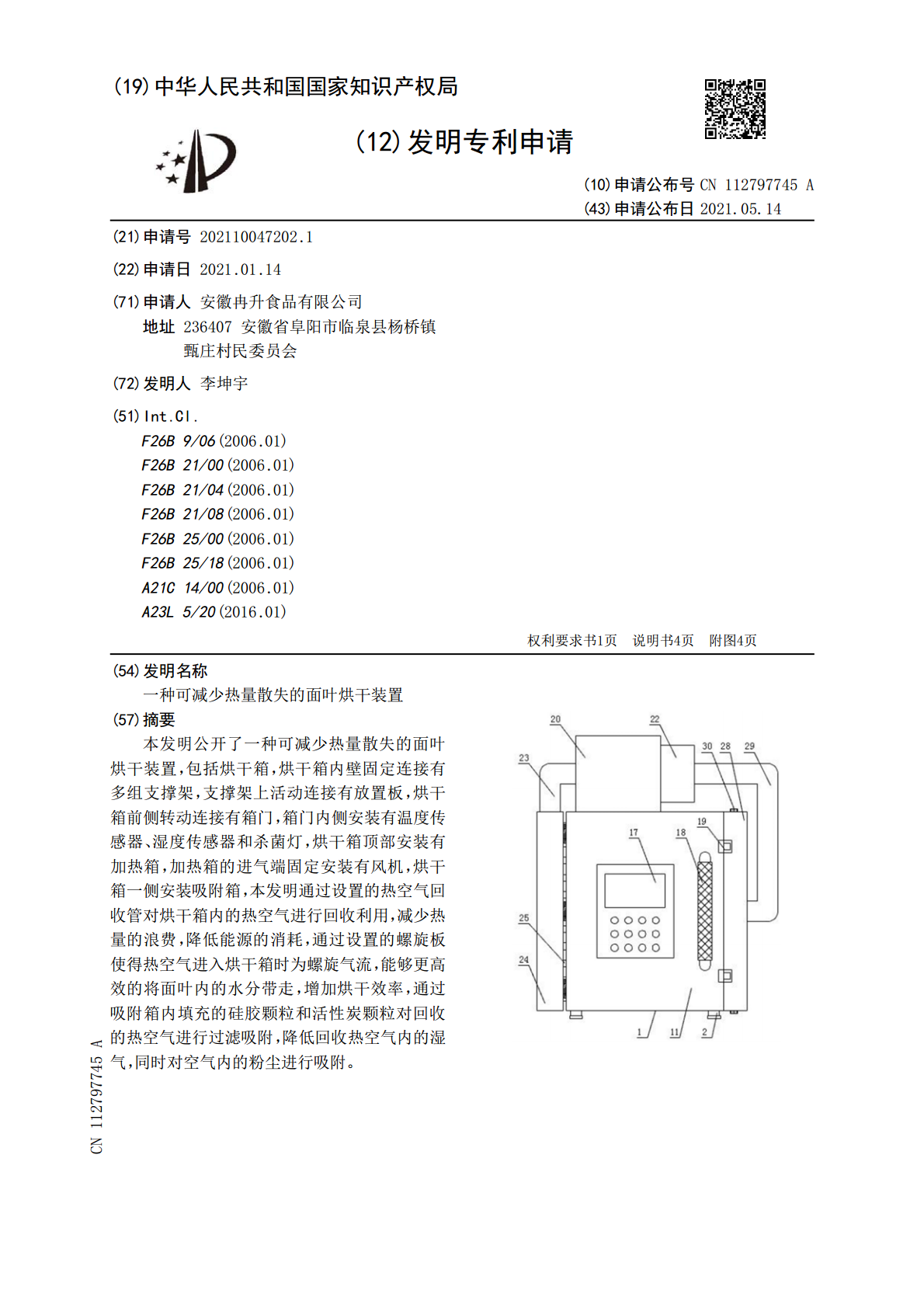

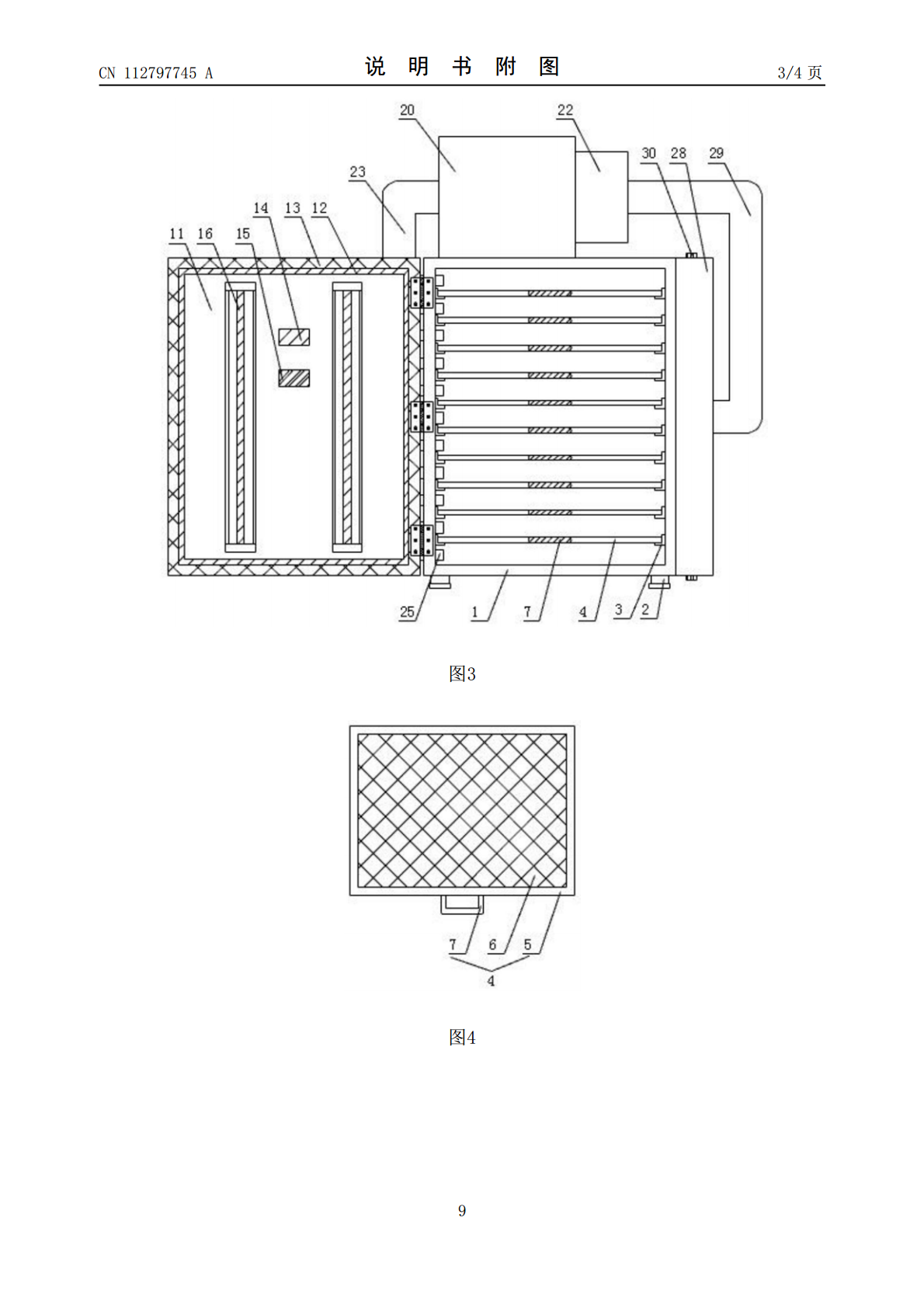

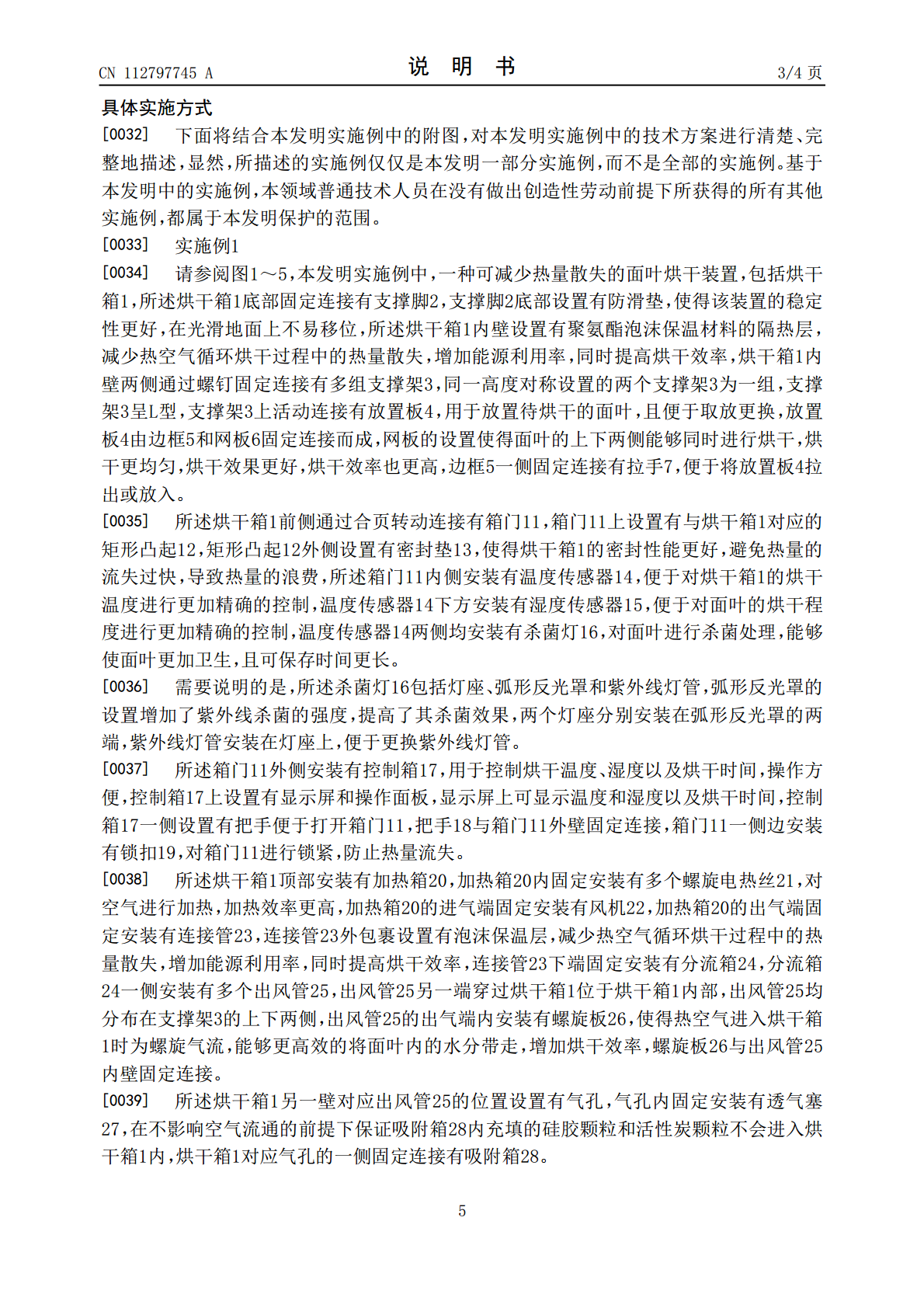

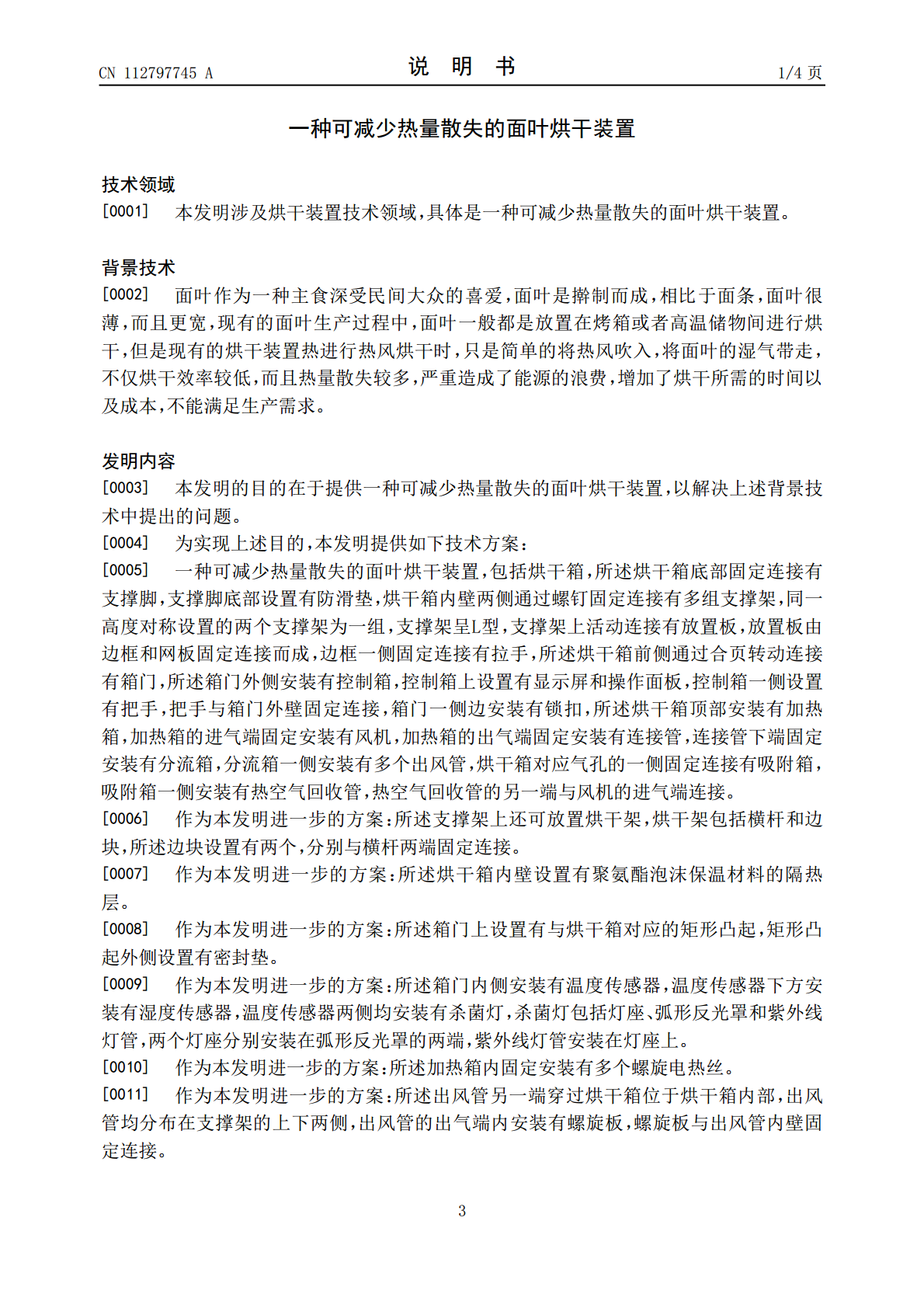

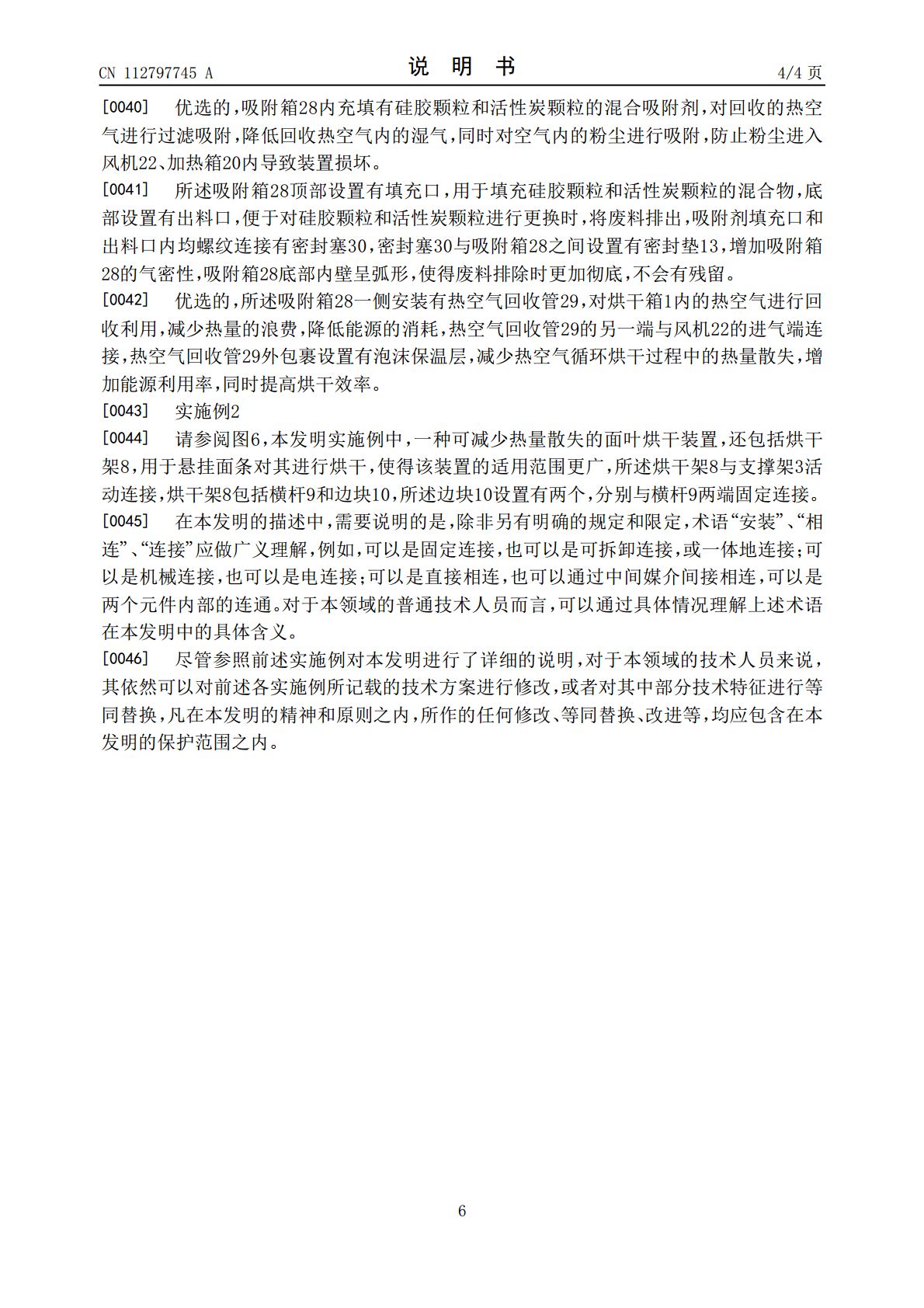

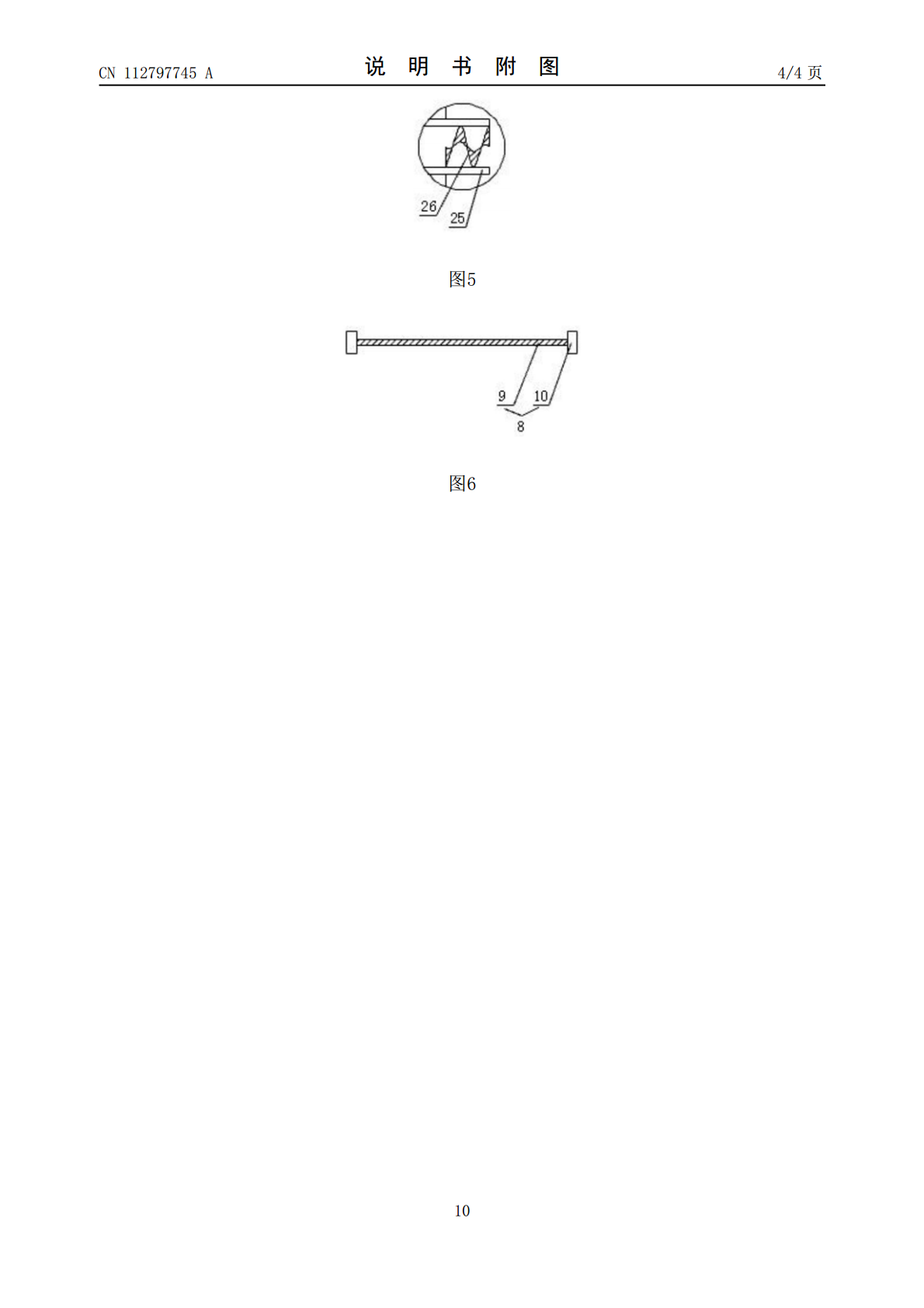

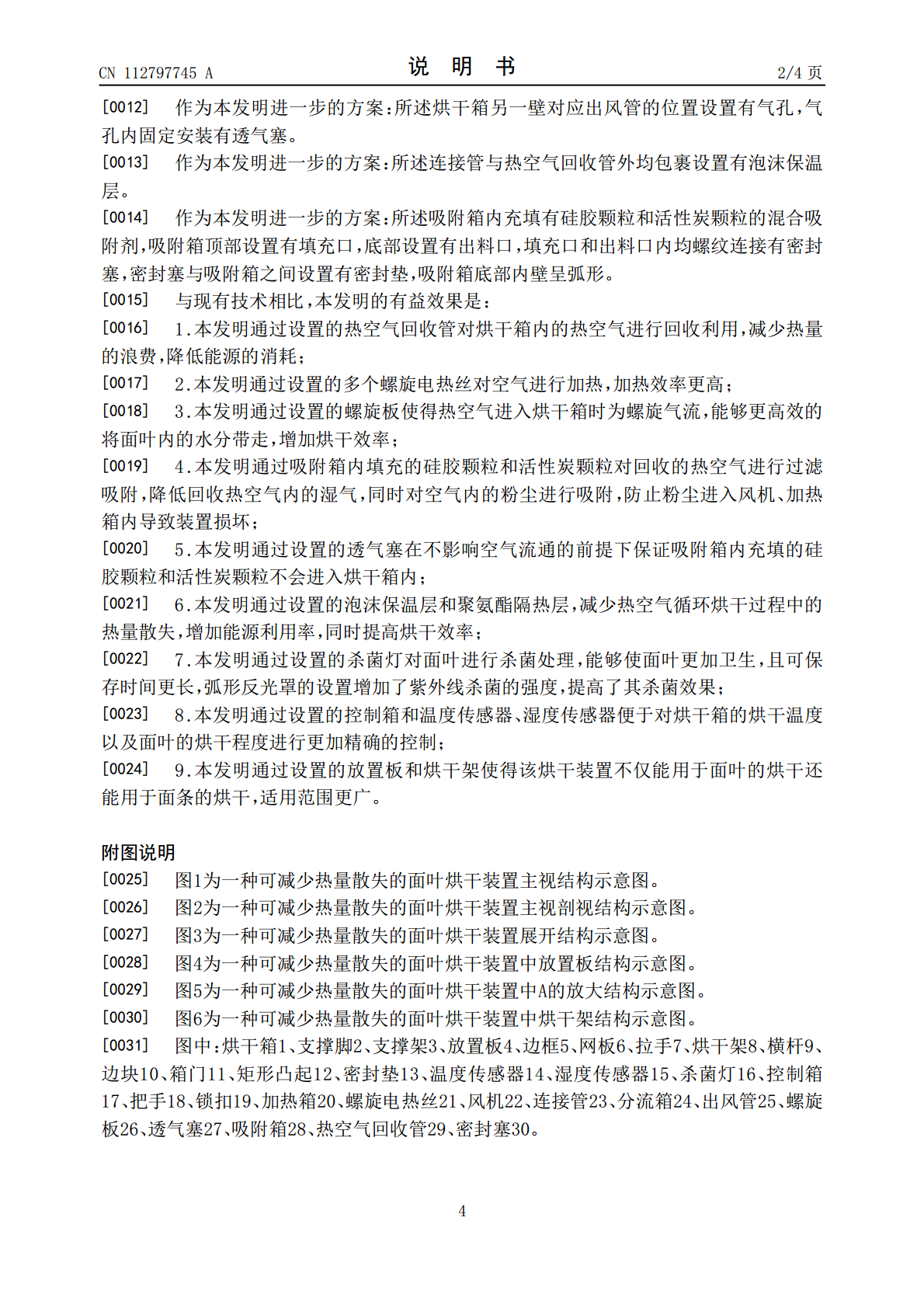

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112797745A(43)申请公布日2021.05.14(21)申请号202110047202.1(22)申请日2021.01.14(71)申请人安徽冉升食品有限公司地址236407安徽省阜阳市临泉县杨桥镇甄庄村民委员会(72)发明人李坤宇(51)Int.Cl.F26B9/06(2006.01)F26B21/00(2006.01)F26B21/04(2006.01)F26B21/08(2006.01)F26B25/00(2006.01)F26B25/18(2006.01)A21C14/00(2006.01)A23L5/20(2016.01)权利要求书1页说明书4页附图4页(54)发明名称一种可减少热量散失的面叶烘干装置(57)摘要本发明公开了一种可减少热量散失的面叶烘干装置，包括烘干箱，烘干箱内壁固定连接有多组支撑架，支撑架上活动连接有放置板，烘干箱前侧转动连接有箱门，箱门内侧安装有温度传感器、湿度传感器和杀菌灯，烘干箱顶部安装有加热箱，加热箱的进气端固定安装有风机，烘干箱一侧安装吸附箱，本发明通过设置的热空气回收管对烘干箱内的热空气进行回收利用，减少热量的浪费，降低能源的消耗，通过设置的螺旋板使得热空气进入烘干箱时为螺旋气流，能够更高效的将面叶内的水分带走，增加烘干效率，通过吸附箱内填充的硅胶颗粒和活性炭颗粒对回收的热空气进行过滤吸附，降低回收热空气内的湿气，同时对空气内的粉尘进行吸附。CN112797745ACN112797745A权利要求书1/1页1.一种可减少热量散失的面叶烘干装置，包括烘干箱(1)，其特征在于，所述烘干箱(1)底部固定连接有支撑脚(2)，支撑脚(2)底部设置有防滑垫，烘干箱(1)内壁两侧通过螺钉固定连接有多组支撑架(3)，同一高度对称设置的两个支撑架(3)为一组，支撑架(3)呈L型，支撑架(3)上活动连接有放置板(4)，放置板(4)由边框(5)和网板(6)固定连接而成，边框(5)一侧固定连接有拉手(7)，所述烘干箱(1)前侧通过合页转动连接有箱门(11)，所述箱门(11)外侧安装有控制箱(17)，控制箱(17)上设置有显示屏和操作面板，控制箱(17)一侧设置有把手(18)，把手(18)与箱门(11)外壁固定连接，箱门(11)一侧边安装有锁扣(19)，所述烘干箱(1)顶部安装有加热箱(20)，加热箱(20)的进气端固定安装有风机(22)，加热箱(20)的出气端固定安装有连接管(23)，连接管(23)下端固定安装有分流箱(24)，分流箱(24)一侧安装有多个出风管(25)，烘干箱(1)对应气孔的一侧固定连接有吸附箱(28)，吸附箱(28)一侧安装有热空气回收管(29)，热空气回收管(29)的另一端与风机(22)的进气端连接。2.根据权利要求1所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述所述支撑架(3)上还可放置烘干架(8)，烘干架(8)包括横杆(9)和边块(10)，所述边块(10)设置有两个，分别与横杆(9)两端固定连接。3.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述烘干箱(1)内壁设置有聚氨酯泡沫保温材料的隔热层。4.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述箱门(11)上设置有与烘干箱(1)对应的矩形凸起(12)，矩形凸起(12)外侧设置有密封垫(13)。5.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述箱门(11)内侧安装有温度传感器(14)，温度传感器(14)下方安装有湿度传感器(15)，温度传感器(14)两侧均安装有杀菌灯(16)，杀菌灯(16)包括灯座、弧形反光罩和紫外线灯管，两个灯座分别安装在弧形反光罩的两端，紫外线灯管安装在灯座上。6.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述加热箱(20)内固定安装有多个螺旋电热丝(21)。7.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述出风管(25)另一端穿过烘干箱(1)位于烘干箱(1)内部，出风管(25)均分布在支撑架(3)的上下两侧，出风管(25)的出气端内安装有螺旋板(26)，螺旋板(26)与出风管(25)内壁固定连接。8.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述烘干箱(1)另一壁对应出风管(25)的位置设置有气孔，气孔内固定安装有透气塞(27)。9.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述连接管(23)与热空气回收管(29)外均包裹设置有泡沫保温层。10.根据权利要求1或2所述的一种可减少热量散失的面叶烘干装置，其特征在于，所述吸附箱(
