侧撞保护连动机构及安全座椅底座.pdf

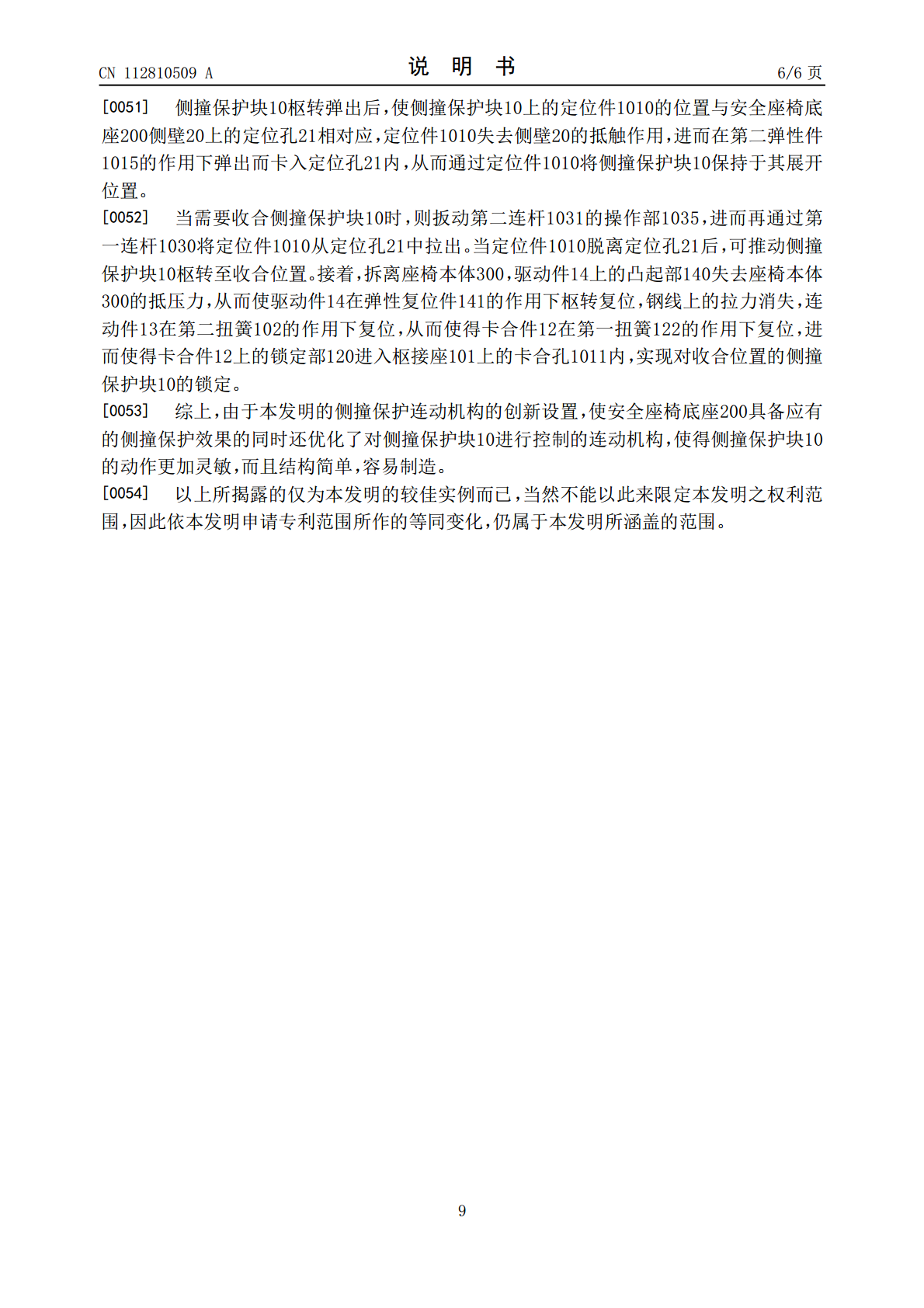

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112810509A(43)申请公布日2021.05.18(21)申请号201911124365.4(22)申请日2019.11.15(71)申请人宝钜瑞士股份有限公司地址瑞士斯泰因豪森市百邦霍夫5号(72)发明人陈宏波(74)专利代理机构广州三环专利商标代理有限公司44202代理人张艳美赵贯杰(51)Int.Cl.B60N2/28(2006.01)权利要求书2页说明书6页附图14页(54)发明名称侧撞保护连动机构及安全座椅底座(57)摘要本发明公开了一种侧撞保护连动机构及配置有该连动机构的安全座椅底座，侧撞保护连动机构包括侧撞保护块，该侧撞保护块枢接于安全座椅底座的侧壁并具有一贴合于侧壁的收合位置及一远离侧壁的展开位置；侧壁内设置有支撑架，支撑架上安装有卡合件和连动件；卡合件的一端与支撑架枢转连接，卡合件的另一端设置有可滑动地凸出于侧壁的锁定部，卡合件通过锁定部与侧撞保护块可分离的卡合连接；连动件安装于卡合件的下方，并可沿支撑架上下滑动，连动件用于带动卡合件向下枢转；本发明侧撞保护连动机构中，通过支撑架将具有上述结构的卡合件和连动件连接，具有结构简单、反应灵敏的优点。CN112810509ACN112810509A权利要求书1/2页1.一种侧撞保护连动机构，其用于安全座椅底座，其特征在于，所述侧撞保护连动机构包括：侧撞保护块，其枢接于安全座椅底座的侧壁并具有一贴合于所述侧壁的收合位置及一远离所述侧壁的展开位置，且所述侧撞保护块恒具有向所述展开位置枢转的趋势；支撑架，所述支撑架设置于所述侧壁内，所述支撑架上安装有卡合件和连动件；所述卡合件的一端与所述支撑架枢转连接，所述卡合件的另一端设置有可滑动地凸出于所述侧壁的锁定部，所述卡合件通过所述锁定部与所述侧撞保护块可分离的卡合连接，从而将所述侧撞保护块锁定于所述收合位置并可解除锁定；所述连动件安装于所述卡合件的下方，并可沿所述支撑架上下滑动，所述连动件用于带动所述卡合件向下枢转，以使得所述锁定部与所述侧撞保护块分离；驱动件，所述驱动件设置于所述安全座椅底座并与所述连动件相连。2.根据权利要求1所述的侧撞保护连动机构，其特征在于，所述连动件上设置有向所述卡合件延伸的钩挂部，所述卡合件上设置有与所述钩挂部相适配的翼板，当所述连动件下移时，通过所述钩挂部与所述翼板的配合带动所述卡合件向下枢转。3.根据权利要求2所述的侧撞保护连动机构，其特征在于，所述支撑架上开设有两相对的第一长槽，所述连动件上设置有两与所述第一长槽相适配的凸轴，通过所述凸轴与所述第一长槽的配合，所述连动件与所述支撑架滑动连接。4.根据权利要求2所述的侧撞保护连动机构，其特征在于，所述连动件的下端与所述支撑架之间设置有一第一弹性件，所述第一弹性件为所述卡合件提供沿所述支撑架向上运动的弹性恢复力。5.根据权利要求2所述的侧撞保护连动机构，其特征在于，所述卡合件的枢转轴上套设有第一扭簧，所述第一扭簧用于使得所述卡合件恒具有向上转动的趋势。6.根据权利要求1所述的侧撞保护连动机构，其特征在于，所述驱动件通过一牵引件与所述连动件连接。7.根据权利要求1所述的侧撞保护连动机构，其特征在于，所述侧撞保护块通过一枢接座与所述安全座椅底座的侧壁枢接，所述枢接座中的枢转轴上套设有第二扭簧，所述第二扭簧为所述侧撞保护块提供恒向所述展开位置枢转的驱动力。8.根据权利要求7所述的侧撞保护连动机构，其特征在于，所述枢接座上设置有可滑动进出所述枢接座的定位件，所述安全座椅底座的侧壁上开设有与所述定位件对应的定位孔，当所述侧撞保护块枢转至展开位置时，所述定位件进入定位孔，进而将所述侧撞保护块锁定至所述展开位置。9.根据权利要求8所述的侧撞保护连动机构，其特征在于，所述枢接座上还开设有与所述卡合件上锁定部相适配的卡合孔，当所述侧撞保护块枢转至所述收合位置时，通过所述锁定部与所述卡合孔的配合，将所述侧撞保护块固定在所述收合位置。10.根据权利要求8所述的侧撞保护连动机构，其特征在于，所述侧撞保护块上还设置有与所述定位件连接的释锁件，通过操作所述释锁件可将所述定位件移出所述定位孔。11.根据权利要求10所述的侧撞保护连动机构，其特征在于，所述释锁件包括第一连杆和第二连杆；所述第一连杆上设置有分别位于其两端的第一枢接部和第二枢接部，以及位于所述第一枢接部和所述第二枢接部之间的第三枢接部；所述第一连杆通过第一枢接部与2CN112810509A权利要求书2/2页所述定位件枢接，所述第一连杆通过所述第二枢接部与所述第二连杆枢接，所述第一连杆通过第三枢接部与所述侧撞保护块枢接，所述第二连杆远离所述第一连杆的一端设置有操作部，所述操作部上设置有朝向所述侧撞保护块的底壁方向凸起的凸棱，通过所述凸
