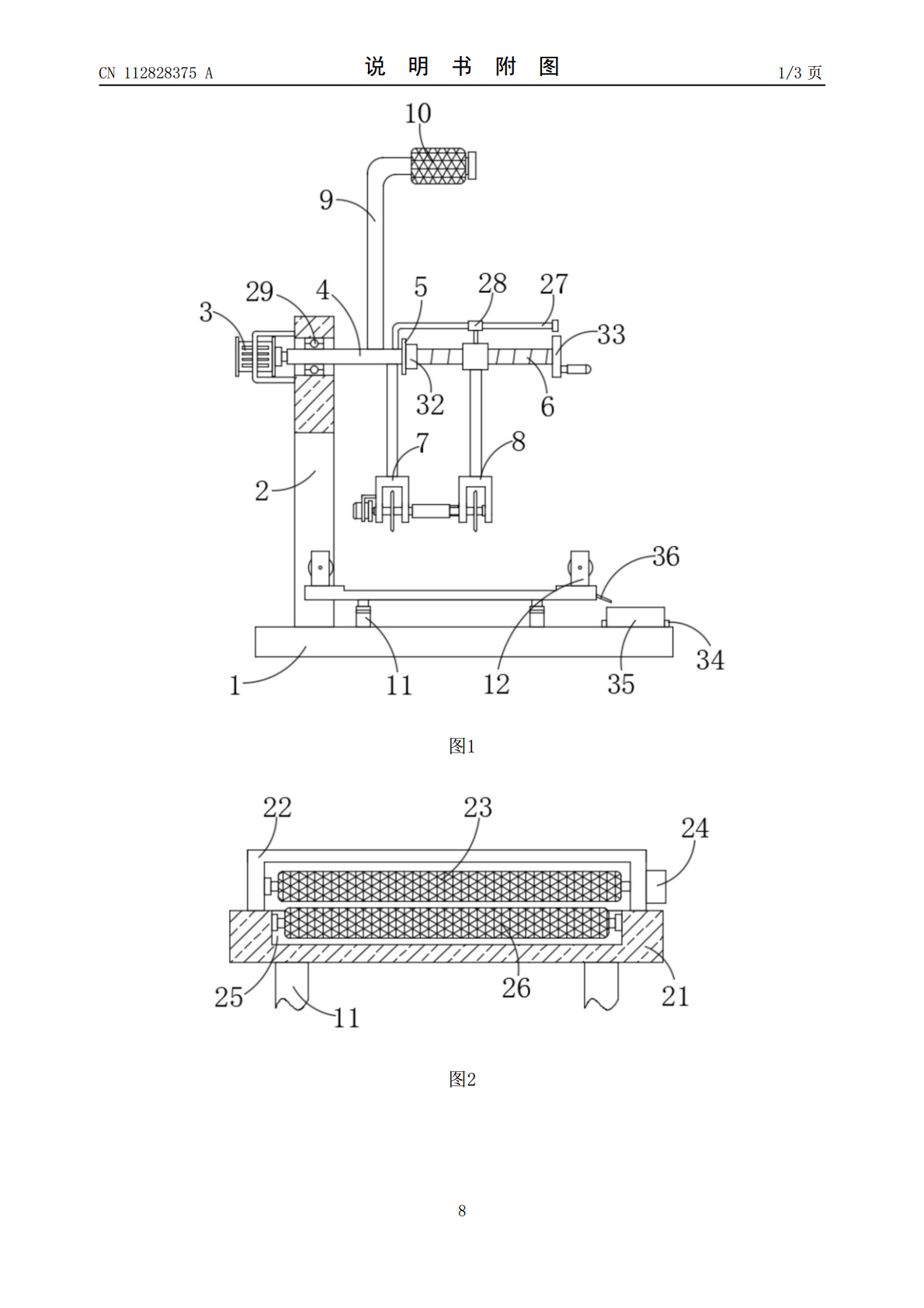

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112828375A(43)申请公布日2021.05.25(21)申请号202011520207.3(22)申请日2020.12.21(71)申请人安徽省春谷3D打印智能装备产业技术研究院有限公司地址241000安徽省芜湖市繁昌经济开发区(72)发明人艾晓蕾宗泽李思文吕晨郑兰斌吴志华孙文明唐思婷吴贫卞晨桂鑫张丽颖(74)专利代理机构成都华复知识产权代理有限公司51298代理人庞启成(51)Int.Cl.B23D19/00(2006.01)B23D33/02(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种3D打印用基板切割装置(57)摘要本发明公开了一种3D打印用基板切割装置,包括底座,底座的上端一侧固定焊接有支撑架,支撑架的一侧通过固定架固定安装有第一驱动电机,第一驱动电机输出轴的一端通过联轴器固定连接有传动杆,传动杆的一端固定连接有支撑板,支撑板的一侧转动连接有滚珠丝杆,传动杆的下端设置有固定切割组件,滚珠丝杆丝杆座的一端固定安装有活动切割组件,且固定切割组件与活动切割组件对应设置,传动杆的上端固定焊接有L形支杆,L形支杆上固定套装有表面粗糙的橡胶套块,底座的上端对称安装有两组电动推杆件。本发明能通过固定切割组件和活动切割组件同时对打印基板的两边同时进行切割,一定程度上提高切割效率,并且不需要反复装夹进行定位。CN112828375ACN112828375A权利要求书1/2页1.一种3D打印用基板切割装置,包括底座(1),其特征在于:所述底座(1)的上端一侧固定焊接有支撑架(2),所述支撑架(2)的一侧通过固定架固定安装有第一驱动电机(3),所述第一驱动电机(3)输出轴的一端通过联轴器固定连接有传动杆(4),所述传动杆(4)的一端固定连接有支撑板(5),所述支撑板(5)的一侧转动连接有滚珠丝杆(6),所述传动杆(4)的下端设置有固定切割组件(7),所述滚珠丝杆(6)丝杆座的一端固定安装有活动切割组件(8),且固定切割组件(7)与活动切割组件(8)对应设置,所述传动杆(4)的上端固定焊接有L形支杆(9),所述L形支杆(9)上固定套装有表面粗糙的橡胶套块(10),所述底座(1)的上端对称安装有两组电动推杆(11),且两组电动推杆(11)同步设置,所述电动推杆(11)活塞杆的一端固定安装有用于固定打印基板的固定组件(12);所述固定切割组件(7)以及活动切割组件(8)均包括连接柱(13)、凹形块(14)和切割刀片(15),所述凹形块(14)固定焊接于连接柱(13)的下端,所述切割刀片(15)设置在凹形块(14)的内部,所述固定切割组件(7)的凹形块(14)上通过固定架固定安装有第二驱动电机(16),所述第二驱动电机(16)输出轴的一端固定安装有连接柱(17),所述固定切割组件(7)与活动切割组件(8)通过传动组件(18)传动连接;所述传动组件(18)包括套管(19)和插接柱(20),所述套管(19)固定焊接于连接柱(17)的一端,所述插接柱(20)与活动切割组件(8)转动连接,且插接柱(20)滑动插接于套管(19)的内部;所述固定组件(12)包括横截面为凹字形的升降板(21)以及对称安装在升降板(21)上端两侧的凹形架(22),两组所述凹形架(22)的内部均安装有主动橡胶辊(23),所述凹形架(22)的侧壁上固定安装有第三驱动电机(24),所述升降板(21)上端且位于主动橡胶辊(23)正下方的位置开设有凹槽(25),所述凹槽(25)的内部转动安装有与主动橡胶辊(23)相配合使用的从动橡胶辊(26)。2.根据权利要求1所述的一种3D打印用基板切割装置,其特征在于:所述传动杆(4)的上端固定焊接有长杆(27),所述滚珠丝杆(6)丝杆座的上端固定安装有滑动套筒(28),所述滑动套筒(28)滑动安装于长杆(27)上,且长杆(27)的一侧设置有限位块。3.根据权利要求1所述的一种3D打印用基板切割装置,其特征在于:所述支撑架(2)设置为Y形支撑架,且支撑架(2)上内嵌固定有第一转动轴承(29),所述传动杆(4)固定插接于第一转动轴承(29)的内圈。4.根据权利要求1所述的一种3D打印用基板切割装置,其特征在于:所述套管(19)的内壁对称开设有插槽(30),所述插接柱(20)的外壁上对称设置有两组与插槽(30)位置相对应的条形插块(31),且所述条形插块(31)滑动插接于插槽(30)的内部。5.根据权利要求1所述的一种3D打印用基板切割装置,其特征在于:两组所述凹形架(22)的间距大于固定切割组件(7)与活动切割组件(8)最大间距30mm‑50mm。6.根据权利要求1所述的一种3D打印用基板切割装置,其特征在于:所述支撑板(5)的一侧设置有第二
