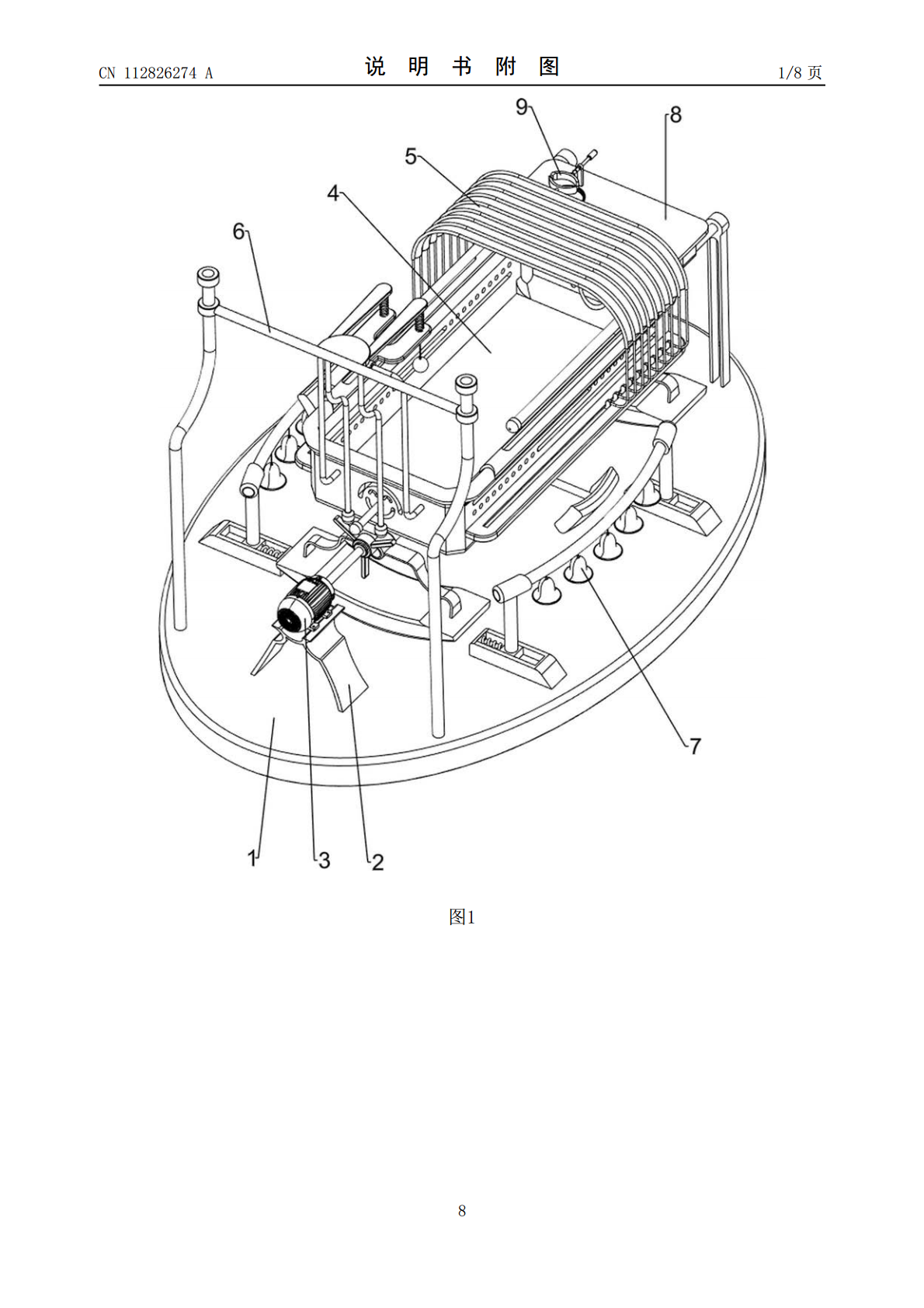

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112826274A(43)申请公布日2021.05.25(21)申请号202110062279.6(22)申请日2021.01.18(71)申请人陈金平地址211100江苏省南京市江宁区汤山镇工业集中区纬七路325号2栋1218室(72)发明人陈金平(51)Int.Cl.A47D9/02(2006.01)A47D15/00(2006.01)A63H5/00(2006.01)A63H33/00(2006.01)权利要求书2页说明书4页附图8页(54)发明名称一种具有趣味性的多功能婴儿床(57)摘要本发明涉及一种婴儿床，尤其涉及一种具有趣味性的多功能婴儿床。要解决的技术问题为：提供一种可以陪婴儿玩耍，且可以自动晃动婴儿床的具有趣味性的多功能婴儿床。一种具有趣味性的多功能婴儿床，包括有：工作台，工作台用于安装整个婴儿床；支撑架，支撑架设置在工作台上部一侧；电机，电机设置在支撑架上部；晃动机构，晃动机构设置在工作台上部；防护机构，防护机构设置在晃动机构上。本发明达到了可以陪婴儿玩耍，且可以自动晃动婴儿床的效果，本发明通过电机带动三角拨杆转动，使得三角拨杆打动第一推杆，进而达到使得U形板和床框不断晃动的效果。CN112826274ACN112826274A权利要求书1/2页1.一种具有趣味性的多功能婴儿床，其特征在于，包括有：工作台（1），工作台（1）用于安装整个婴儿床；支撑架（2），支撑架（2）设置在工作台（1）上部一侧；电机（3），电机（3）设置在支撑架（2）上部；晃动机构（4），晃动机构（4）设置在工作台（1）上部；防护机构（5），防护机构（5）设置在晃动机构（4）上。2.如权利要求1所述的一种具有趣味性的多功能婴儿床，其特征在于，晃动机构（4）包括有：U形板（41），U形板（41）对称式设置在工作台（1）上部；床框（42），床框（42）设置在两侧的U形板（41）上部；转轴（43），转轴（43）设置在电机（3）的输出轴上；三角拨杆（44），三角拨杆（44）设置在转轴（43）上；第一推杆（45），第一推杆（45）设置在床框（42）上靠近电机（3）的一侧。3.如权利要求2所述的一种具有趣味性的多功能婴儿床，其特征在于，防护机构（5）包括有：第一滑轨（51），第一滑轨（51）设置在床框（42）的两侧；第一滑块（52），第一滑块（52）分别滑动式设置在两侧的第一滑轨（51）内；第一滑杆（53），第一滑杆（53）设置在两侧的第一滑块（52）之间；弹性布（54），弹性布（54）设置在第一滑杆（53）之间。4.如权利要求3所述的一种具有趣味性的多功能婴儿床，其特征在于，还包括有摆动机构（6），摆动机构（6）包括有：第一固定柱（61），第一固定柱（61）对称式设置在工作台（1）上部；滑套（62），滑套（62）滑动式设置在两侧的第一固定柱（61）之间；第二固定柱（63），第二固定柱（63）设置在床框（42）上靠近三角拨杆（44）的一侧；拨块（64），拨块（64）对称式设置在第二固定柱（63）内顶部；固定板（65），固定板（65）设置在第二固定柱（63）上部；第一伸缩组件（66），第一伸缩组件（66）设置在固定板（65）下部，第一伸缩组件（66）的数量为两个；晃动球（67），晃动球（67）均设置在第一伸缩组件（66）上。5.如权利要求4所述的一种具有趣味性的多功能婴儿床，其特征在于，还包括有摇铃机构（7），摇铃机构（7）包括有：第二滑轨（71），第二滑轨（71）均匀设置在工作台（1）上部，第二滑轨（71）的数量为四个；第二滑块（73），第二滑块（73）均滑动式设置在第二滑轨（71）内；直线弹簧（72），直线弹簧（72）均设置在第二滑块（73）与第二滑轨（71）之间；第二推杆（74），第二推杆（74）设置在两侧的第二滑块（73）之间；铃铛（75），铃铛（75）活动式设置在第二推杆（74）下部，铃铛（75）的数量为八个；推块（76），推块（76）分别设置在床框（42）的两侧。6.如权利要求5所述的一种具有趣味性的多功能婴儿床，其特征在于，还包括有滑动机2CN112826274A权利要求书2/2页构（8），滑动机构（8）包括有：第三固定柱（81），第三固定柱（81）对称式设置在工作台（1）上部远离电机（3）的一侧；第二滑杆（82），第二滑杆（82）设置在两侧的第三固定柱（81）上；滑动餐桌（83），滑动餐桌（83）滑动式设置在两侧的第二滑杆（82）之间。7.如权利要求6所述的一种具有趣味性的多功能婴儿床，其特征在于，还包括有夹紧机构（9），夹紧机构（9）包括有：第一夹具（91），第一夹具（91）设置在滑动餐桌（83）上部一侧；第四固定柱（94），第四固定柱（94）设置在滑动餐桌
