一种高质量涂胶的纸盒制作生产用涂胶设备.pdf

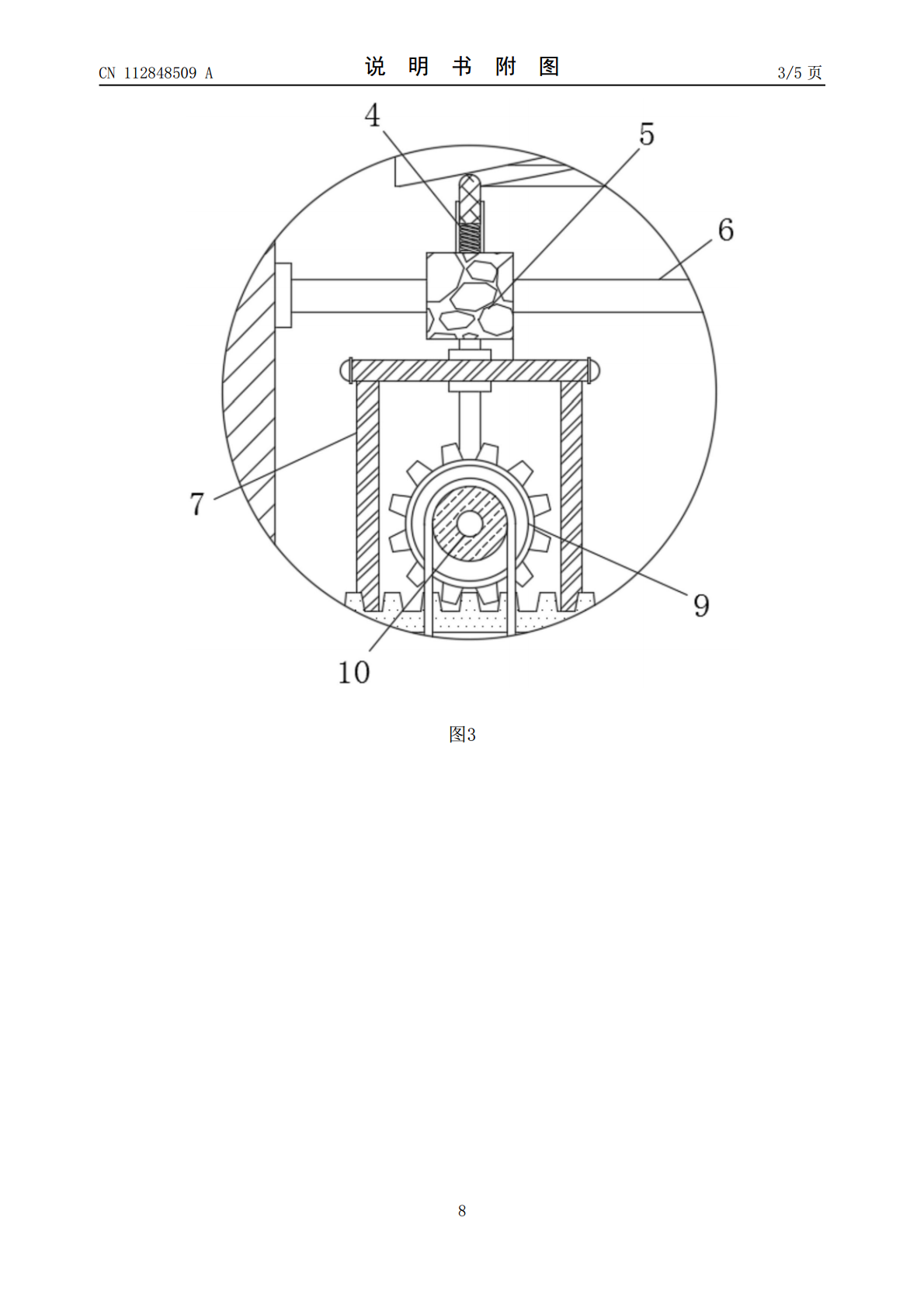

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112848509A(43)申请公布日2021.05.28(21)申请号202110141355.2(22)申请日2021.02.02(71)申请人徐秋花地址311800浙江省绍兴市诸暨市牌头镇同文村88号(72)发明人徐秋花(51)Int.Cl.B31B50/74(2017.01)权利要求书1页说明书3页附图5页(54)发明名称一种高质量涂胶的纸盒制作生产用涂胶设备(57)摘要本发明涉及纸盒技术领域，且公开了一种高质量涂胶的纸盒制作生产用涂胶设备，包括外壳，所述驱动轮连接弧槽辊与扇叶，弧槽辊滑动连接滑柱，滑柱安装滑环，滑环滑动连接固定杆且连接支撑架，支撑架安装涂胶辊且转动连接齿轮，齿轮与涂胶辊连接转轮一，转轮一传动连接履带，齿轮啮合连接齿条，该高质量涂胶的纸盒制作生产用涂胶设备，通过驱动轮带动弧槽辊转动，弧槽辊带动滑柱滑动，继而带动滑环滑动，滑环带动支撑架滑动，继而带动涂胶辊滑动，对纸盒均匀涂胶，配合齿条带动齿轮转动，齿轮配合转轮一与履带带动涂胶辊转动，将胶液中的气泡挤出，再过扇叶转动产生吸力，吸嘴将灰尘吸入集尘仓，从而分别达到高质量涂胶、除尘效果。CN112848509ACN112848509A权利要求书1/1页1.一种高质量涂胶的纸盒制作生产用涂胶设备，包括外壳(1)，其特征在于：所述外壳(1)的左右两侧固定安装有驱动轮(2)，驱动轮(2)的内侧固定连接有弧槽辊(3)，弧槽辊(3)的底部滑动连接有滑柱(4)，滑柱(4)的底部固定安装有滑环(5)，滑环(5)的内侧滑动连接有固定杆(6)，且其底部固定连接有支撑架(7)，支撑架(7)的底端固定安装有涂胶辊(8)，且其内侧转动连接有齿轮(9)，齿轮(9)与涂胶辊(8)的前表面分别固定连接有转轮一(10)，转轮一(10)之间传动连接有履带(11)，齿轮(9)的底端啮合连接有齿条(12)，驱动轮(2)的外侧端固定连接有扇叶(13)，扇叶(13)的外侧固定安装有扇仓(14)，扇仓(14)的底部固定安装有集尘仓(15)，集尘仓(15)的底部固定安装有吸嘴(16)，驱动轮(2)的上方传动连接有转轮二(17)，转轮二(17)的外侧端固定连接有搅拌杆(18)，搅拌杆(18)的外侧固定安装有储胶罐(19)，转轮二(17)的内侧固定连接有凸轮(20)，中间凸轮(20)的下方固定安装有充胶筒(21)，充胶筒(21)的内部滑动连接有充胶杆(22)，且其左右两侧固定安装有备胶筒(23)，备胶筒(23)的内部滑动连接有备胶杆(24)，备胶杆(24)的顶端固定连接有螺杆(25)，螺杆(25)的外侧螺纹连接有螺纹筒(26)。2.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述弧槽辊(3)的外表面开设有与滑柱(4)对应的首尾连接的滑槽。3.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述涂胶辊(8)与充胶筒(21)之间连接有导管。4.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述集尘仓(15)的内部活动安装有过滤板与止回板。5.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述中间凸轮(20)与两侧凸轮(20)的凸出部分方向相反。6.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述中间凸轮(20)对应充胶杆(22)，两侧凸轮(20)对应螺纹筒(26)。7.根据权利要求1所述的一种高质量涂胶的纸盒制作生产用涂胶设备，其特征在于：所述备胶筒(23)分别与储胶罐(19)和充胶筒(21)之间连接有导管。2CN112848509A说明书1/3页一种高质量涂胶的纸盒制作生产用涂胶设备技术领域[0001]本发明涉及纸盒技术领域，具体为一种高质量涂胶的纸盒制作生产用涂胶设备。背景技术[0002]纸盒一种是应用广泛的包装制品，常用于商品的包裹物或物品保护外层使用物，纸盒具有多种式样和类型，精美造型的纸盒能够更好的吸引顾客，提升商品的竞争力，纸盒制作生产过程中通常需要对其进行涂胶，以便于定型或粘接包装纸等。[0003]尽管已经存在多种纸盒涂胶设备，但其中仍存在一些缺陷，比如无法对纸盒表面均匀涂抹，且胶液涂抹在纸盒表面后，部分区域存在气泡，极大的影响了涂胶质量；再比如涂胶前未对纸盒除尘，影响粘接性能；此外，针对不同的需求无法调节涂胶量的多少，适用性较低。[0004]本发明内容(一)解决的技术问题[0005]针对现有技术的不足，本发明提供了一种高质量涂胶的纸盒制作生产用涂胶设备，具备高质量涂胶、涂胶除尘、调节涂胶量等优点，解决了现有设备涂胶质量不高、涂胶未除尘、无法调节涂胶量的问题。[0006](二)技术方案[0007
