种植体包装瓶.pdf

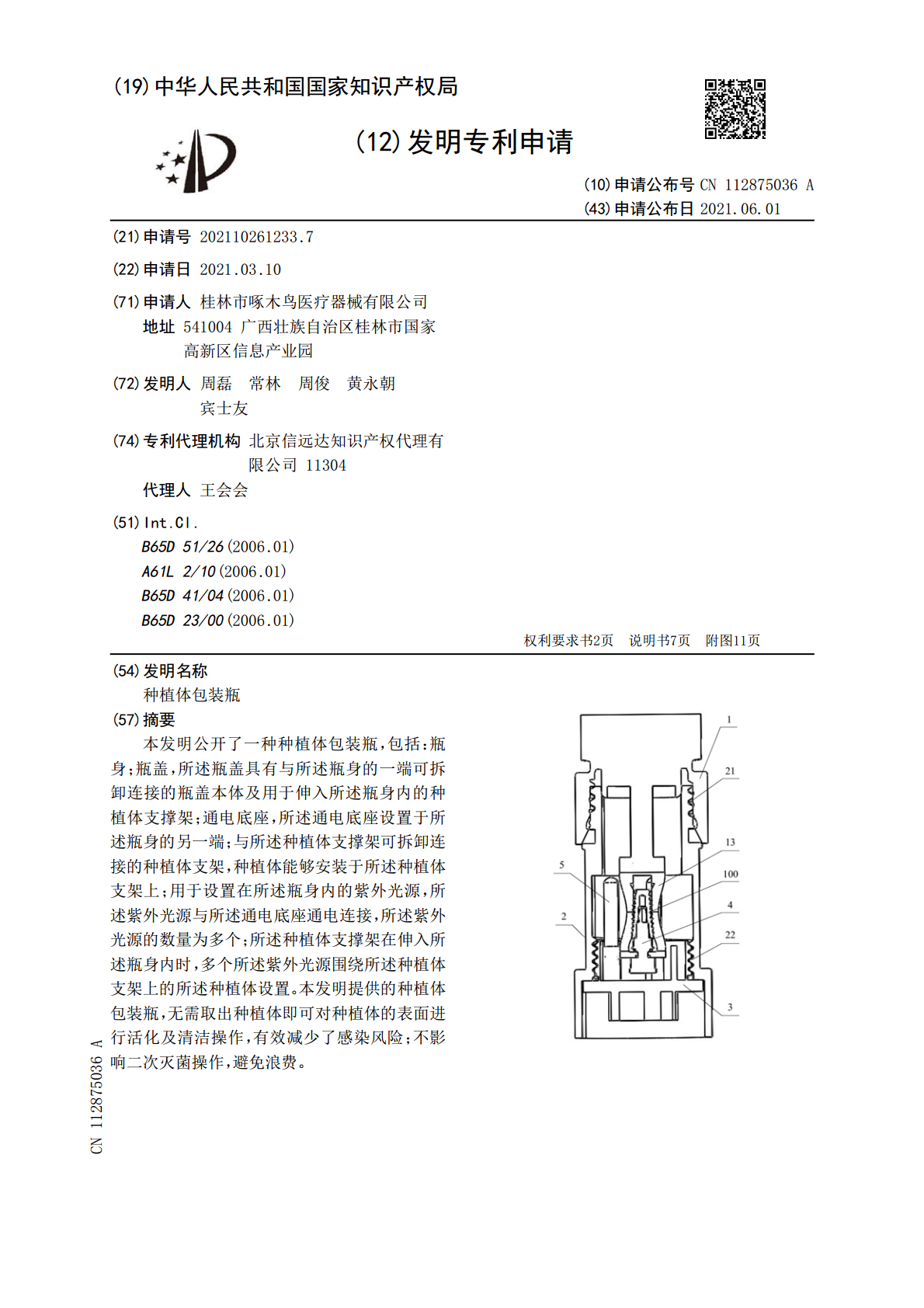

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112875036A(43)申请公布日2021.06.01(21)申请号202110261233.7(22)申请日2021.03.10(71)申请人桂林市啄木鸟医疗器械有限公司地址541004广西壮族自治区桂林市国家高新区信息产业园(72)发明人周磊常林周俊黄永朝宾士友(74)专利代理机构北京信远达知识产权代理有限公司11304代理人王会会(51)Int.Cl.B65D51/26(2006.01)A61L2/10(2006.01)B65D41/04(2006.01)B65D23/00(2006.01)权利要求书2页说明书7页附图11页(54)发明名称种植体包装瓶(57)摘要本发明公开了一种种植体包装瓶，包括：瓶身；瓶盖，所述瓶盖具有与所述瓶身的一端可拆卸连接的瓶盖本体及用于伸入所述瓶身内的种植体支撑架；通电底座，所述通电底座设置于所述瓶身的另一端；与所述种植体支撑架可拆卸连接的种植体支架，种植体能够安装于所述种植体支架上；用于设置在所述瓶身内的紫外光源，所述紫外光源与所述通电底座通电连接，所述紫外光源的数量为多个；所述种植体支撑架在伸入所述瓶身内时，多个所述紫外光源围绕所述种植体支架上的所述种植体设置。本发明提供的种植体包装瓶，无需取出种植体即可对种植体的表面进行活化及清洁操作，有效减少了感染风险；不影响二次灭菌操作，避免浪费。CN112875036ACN112875036A权利要求书1/2页1.一种种植体包装瓶，其特征在于，包括：瓶身(2)；瓶盖(1)，所述瓶盖(1)具有与所述瓶身(2)的一端可拆卸连接的瓶盖本体及用于伸入所述瓶身(2)内的种植体支撑架(13)；通电底座(3)，所述通电底座(3)设置于所述瓶身(2)的另一端；与所述种植体支撑架(13)可拆卸连接的种植体支架(4)，种植体(100)能够安装于所述种植体支架(4)上；用于设置在所述瓶身(2)内的紫外光源(5)，所述紫外光源(5)与所述通电底座(3)通电连接，所述紫外光源(5)的数量为多个；所述种植体支撑架(13)在伸入所述瓶身(2)内时，多个所述紫外光源(5)围绕所述种植体支架(4)上的所述种植体(100)设置。2.如权利要求1所述的种植体包装瓶，其特征在于，所述紫外光源(5)发出的紫外光线为UV‑A、UV‑B或UV‑C；和/或，所述紫外光源(5)为准分子灯。3.如权利要求1所述的种植体包装瓶，其特征在于，所述种植体支撑架(13)在伸入所述瓶身(2)内时，所述紫外光源(5)到所述种植体(100)的距离为1mm‑10mm。4.如权利要求1所述的种植体包装瓶，其特征在于，所述种植体支撑架(13)远离所述瓶盖本体的一端具有与所述种植体支架(4)可拆卸连接的连接部；所述种植体支撑架(13)上还具有避让孔(133)及凹弧面(134)；所述凹弧面(134)设置于所述种植体支撑架(13)上形成向所述种植体支撑架(13)内部凹陷的避让空间，所述种植体支架(4)上的种植体(100)用于设置在所述避让空间内，所述避让孔(133)贯穿所述凹弧面(134)与所述种植体支撑架(13)背向所述凹弧面(134)的外表面。5.如权利要求4所述的种植体包装瓶，其特征在于，所述紫外光源(5)的数量为四个，分别为用于沿所述种植体(100)的周向依次设置的第一紫外光源、第二紫外光源、第三紫外光源及第四紫外光源；所述第二紫外光源与所述凹弧面(134)的凹弧朝向对应设置，所述第一紫外光源及所述第三紫外光源对称设置于所述凹弧面(134)的两侧，所述第四紫外光源与所述避让孔(133)对应设置。6.如权利要求1所述的种植体包装瓶，其特征在于，所述种植体支撑架(13)远离所述瓶盖本体的一端具有卡板(131)，所述卡板(131)上具有卡槽(132)，所述种植体支架(4)能够卡设于所述卡槽(132)内。7.如权利要求6所述的种植体包装瓶，其特征在于，所述种植体支架(4)包括：用于与所述卡板(131)的一侧面定位接触的第一定位部件(43)；用于与所述卡板(131)的另一侧面定位接触的第二定位部件(41)；连接于所述第一定位部件(43)与所述第二定位部件(41)之间连接的卡接部；用于与所述种植体(100)可拆卸连接的卡扣(46)，所述卡扣(46)设置于所述第一定位部件(43)远离所述第二定位部件(41)的一端；用于与所述种植体(100)的内壁(101)定位配合的周向定位段(45)；用于与所述种植体(100)的端面(102)定位配合的轴向定位段(44)，所述轴向定位段2CN112875036A权利要求书2/2页(44)的一端与所述第一定位部件(43)远离所述第二定位部件(41)的一端连接，所述轴向定位段(44)的另一端与所述周向定位段(45)的一端
