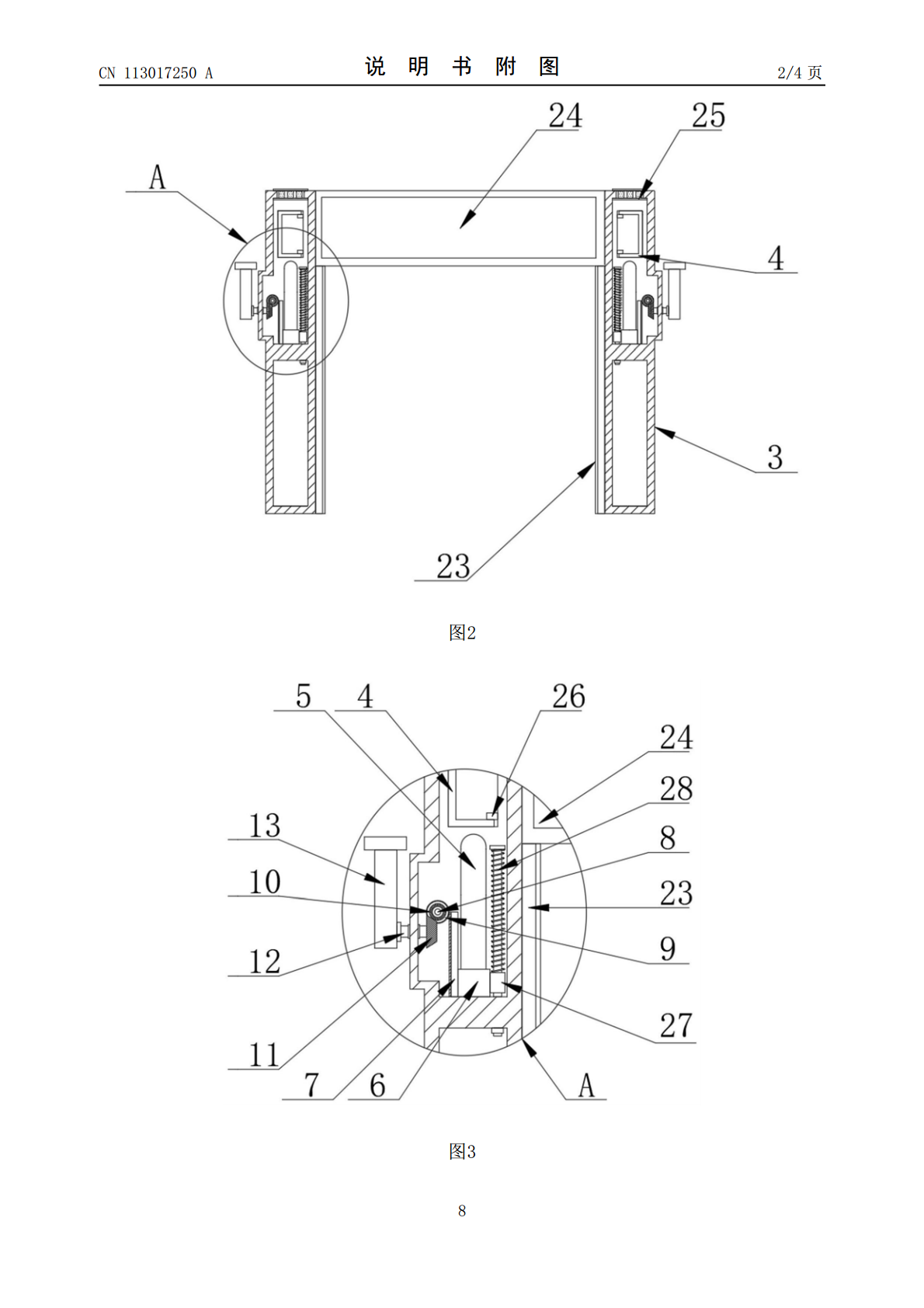

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113017250A(43)申请公布日2021.06.25(21)申请号202110342036.8(22)申请日2021.03.30(71)申请人安徽省汉帮家具制造有限公司地址230000安徽省合肥市庐阳区工业园时雨路与灵溪路交口工投公司标准厂房5#C号3-6层(72)发明人秦卫兵(74)专利代理机构合肥中谷知识产权代理事务所(普通合伙)34146代理人袁锦波(51)Int.Cl.A47B13/02(2006.01)A47B13/08(2006.01)A47B21/06(2006.01)权利要求书1页说明书4页附图4页(54)发明名称具有暗线线槽的家具及暗线线槽(57)摘要本发明涉及具有暗线线槽的家具及暗线线槽，涉及家具技术领域，暗线线槽包括槽体，所述槽体的顶部外侧壁开设有拉孔，所述槽体的内部设有多个夹持件，还提供了一种具有该暗线线槽的家具，包括桌板、支撑架以及四个桌腿，暗线线槽布设于支撑架一侧的两个桌腿的内部；所述支撑架的顶端设有驱动桌板滑动的平移机构以及用于限位桌板的联动限位机构。本发明提供的家用餐桌，其桌腿的结构做了特殊的结构设计与暗线线槽相配合使用，同时配合桌板移动的平移机构以及限位固定桌板的联动限位机构，操作灵活方便，布线隐蔽，适合目前插电式家用电器日益增长的家居现状，美观度高，实用性得到进一步提高。CN113017250ACN113017250A权利要求书1/1页1.一种暗线线槽，其特征在于，包括槽体(4)，所述槽体(4)的顶部外侧壁开设有拉孔(17)，所述槽体(4)的内部设有多个夹持件。2.根据权利要求1所述的一种暗线线槽，其特征在于，所述夹持件包括基座(19)、卡槽(20)以及夹持块(21)，所述基座(19)设于槽体(4)的内部，所述卡槽(20)开设于基座(19)的顶部，所述基座(19)的端部插接有夹持块(21)。3.一种具有如权利要求1‑2任一所述暗线线槽的家具，其特征在于，包括桌板(1)、支撑架(3)以及四个桌腿(2)，所述支撑架(3)设于桌板(1)的底部，四个所述桌腿(2)均布于支撑架(3)的底部四角处，所述桌腿(2)为中空结构且与支撑架(3)相连通，权利要求1‑2任一所述的暗线线槽布设于支撑架(3)一侧的两个桌腿(2)的内部；所述支撑架(3)的顶端设有驱动桌板(1)滑动的平移机构以及用于限位桌板(1)的联动限位机构。4.根据权利要求3所述的一种具有暗线线槽的家具，其特征在于，所述桌腿(2)的底部呈凹陷状镂空设置，且桌腿(2)的外侧壁铰接有侧板(14)，所述侧板(14)的内侧壁设有与槽体(4)相卡接的卡脚(26)，所述桌腿(2)的顶端设有顶板(15)，所述顶板(15)的顶端开设有限位槽(16)，所述槽体(4)的顶部两侧对称设有与限位槽(16)相嵌装的限位块(18)。5.根据权利要求3所述的一种具有暗线线槽的家具，其特征在于，所述支撑架(3)的顶部设有收纳槽(24)，所述支撑架(3)靠近收纳槽(24)的外侧面对称设有定位槽(25)。6.根据权利要求3所述的一种具有暗线线槽的家具，其特征在于，所述平移机构的数量设为两个对称分布于支撑架(3)顶部沿横向的两端，所述平移机构包括导杆(5)以及移动座(6)，所述导杆(5)设置在支撑架(3)的顶部，所述移动座(6)套设在导杆(5)的外部，且移动座(6)与桌板(1)的底部相连接。7.根据权利要求6所述的一种具有暗线线槽的家具，其特征在于，所述平移机构还包括设置在移动座(6)外部的套座(27)，所述支撑架(3)的顶部设有与套座(27)相套接的弹簧杆(28)。8.根据权利要求6所述的一种具有暗线线槽的家具，其特征在于，所述平移机构还包括设置在支撑架(3)内侧壁上的导轨(23)，所述桌板(1)的底部设有与导轨(23)滑动配合的滑块(22)。9.根据权利要求6所述的一种具有暗线线槽的家具，其特征在于：所述联动限位机构包括齿条(7)、转轴(8)、啮合齿轮(9)、第一锥齿轮(10)、传动轴(12)、第二锥齿轮(11)以及卡杆(13)，所述齿条(7)设于移动座(6)的外部，所述转轴(8)轴接在支撑架(3)顶部靠近齿条(7)的一侧，所述啮合齿轮(9)和第一锥齿轮(10)均轴接在转轴(8)上，所述啮合齿轮(9)与齿条(7)相啮合，所述传动轴(12)轴接于支撑架(3)的外侧壁上，且传动轴(12)的一端连接有与第一锥齿轮(10)相啮合的第二锥齿轮(11)，所述传动轴(12)位于支撑架(3)外侧的一端连接有卡杆(13)。10.根据权利要求9所述的一种具有暗线线槽的家具，其特征在于：所述啮合齿轮(9)与齿条(7)的传动比为1:3，所述啮合齿轮(9)与第一锥齿轮(10)的齿数相同，所述第二锥齿轮(11)与第一锥齿轮(1
