一种纺织生产用白鸭绒烘干装置.pdf

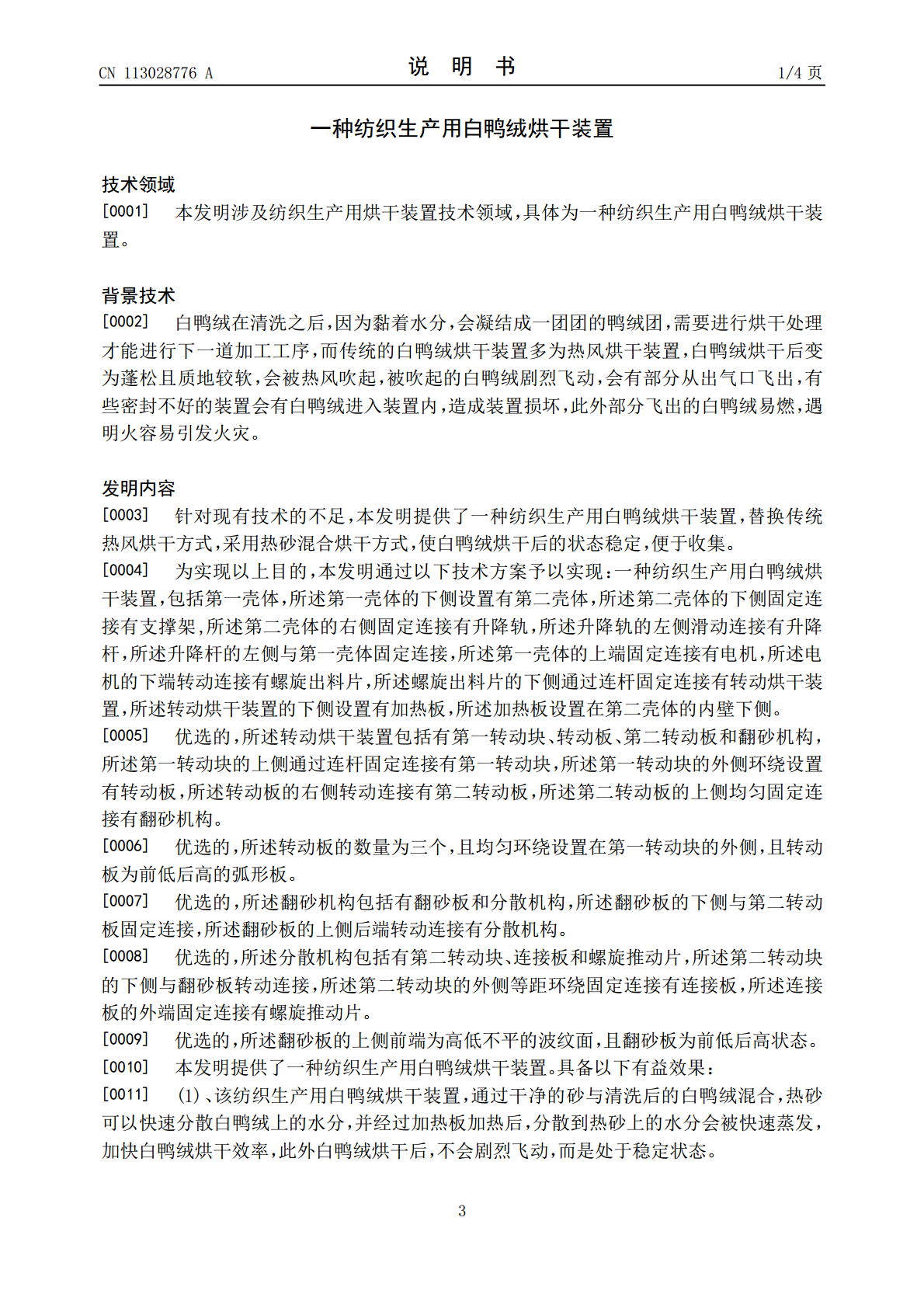

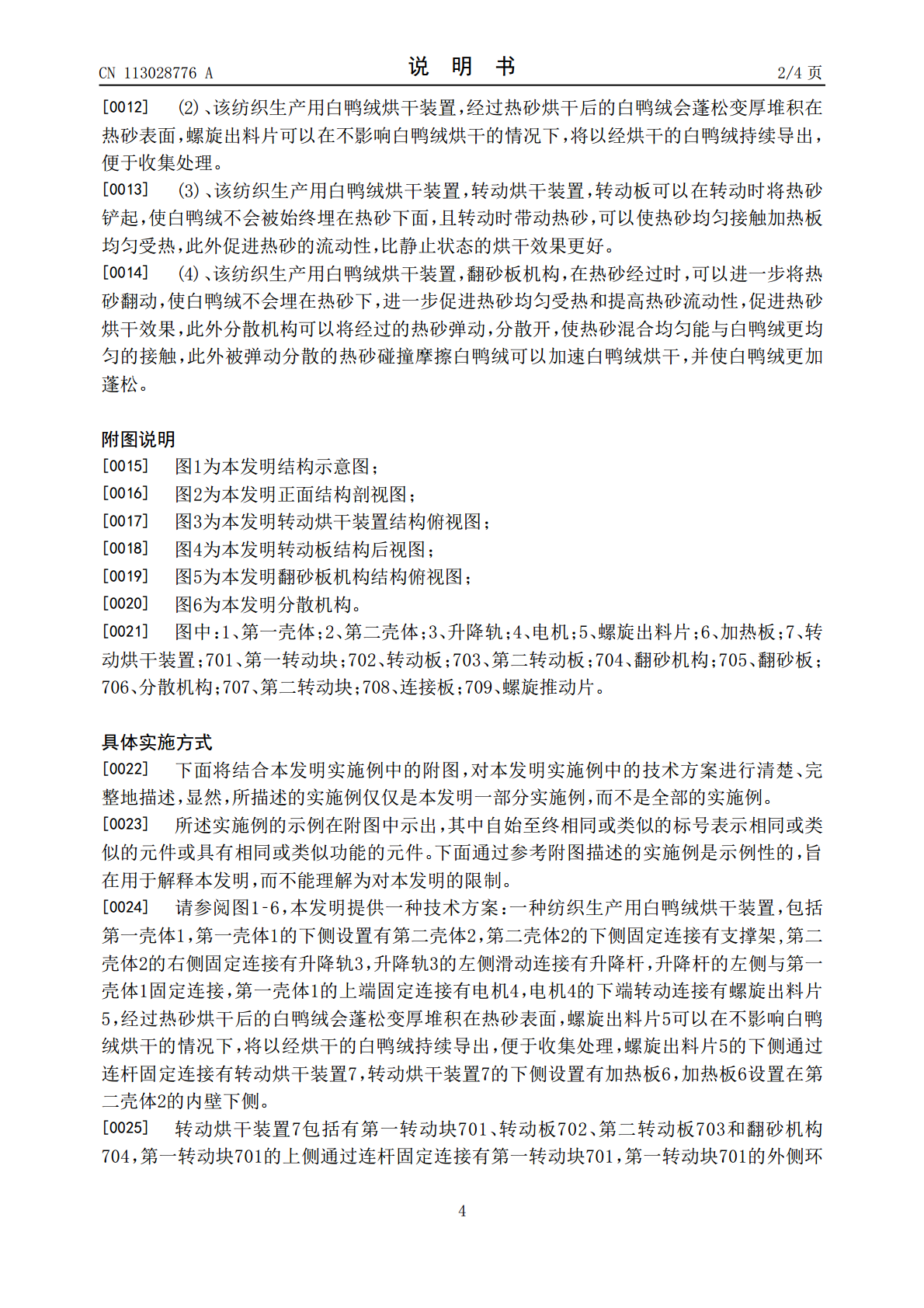

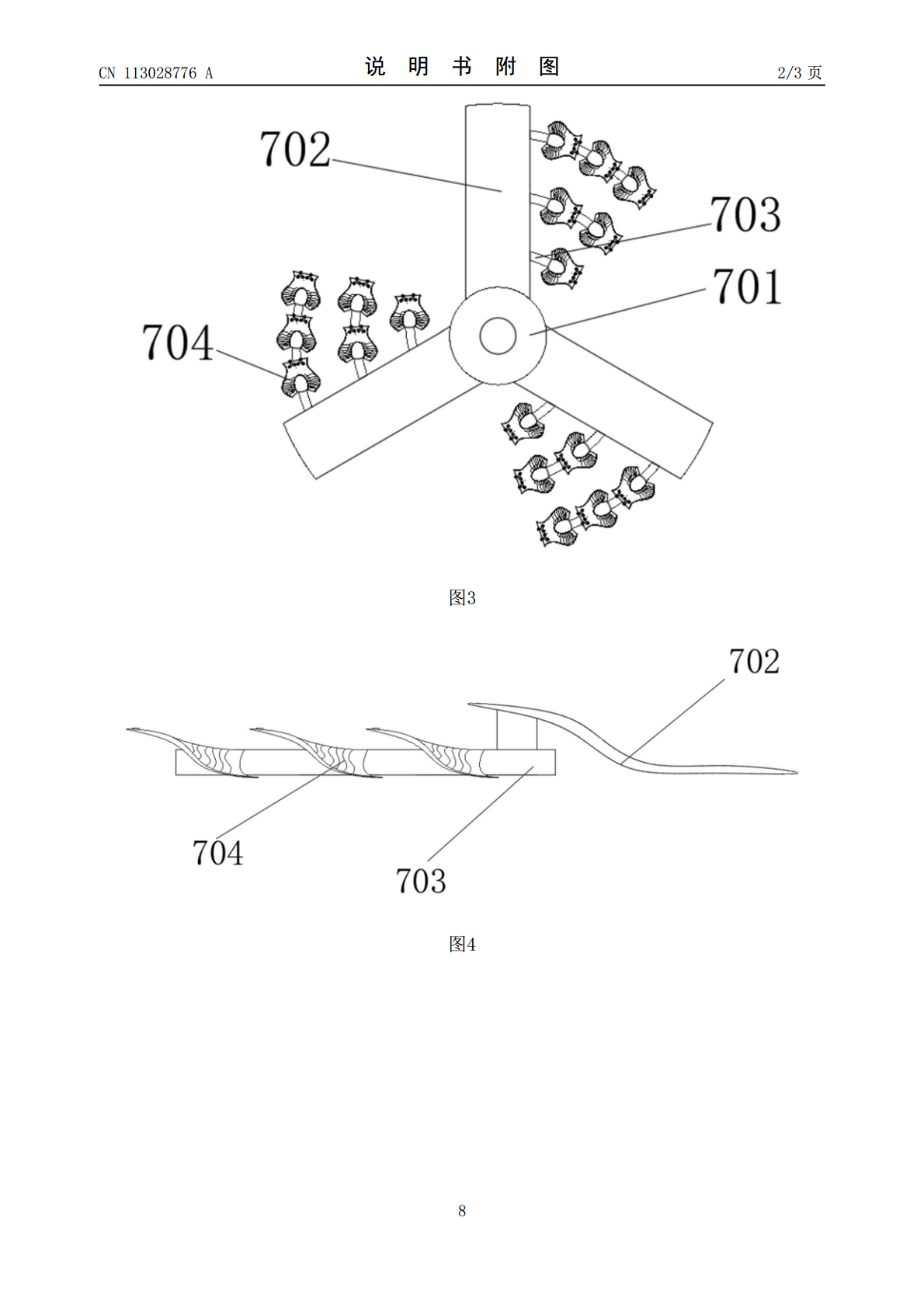

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113028776A(43)申请公布日2021.06.25(21)申请号202110238292.2(22)申请日2021.03.04(71)申请人林龙地址570000海南省三亚市南滨农村曙光队32号(72)发明人林龙(51)Int.Cl.F26B11/14(2006.01)F26B23/04(2006.01)F26B25/00(2006.01)F26B25/04(2006.01)F26B25/12(2006.01)F26B25/18(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种纺织生产用白鸭绒烘干装置(57)摘要本发明公开了一种纺织生产用白鸭绒烘干装置，涉及纺织生产用烘干装置技术领域。该纺织生产用白鸭绒烘干装置，包括第一壳体，所述第一壳体的下侧设置有第二壳体，所述第二壳体的下侧固定连接有支撑架,所述第二壳体的右侧固定连接有升降轨，所述升降轨的左侧滑动连接有升降杆，所述升降杆的左侧与第一壳体固定连接，所述第一壳体的上端固定连接有电机，所述电机的下端转动连接有螺旋出料片。该纺织生产用白鸭绒烘干装置，通过干净的砂与清洗后的白鸭绒混合，热砂可以快速分散白鸭绒上的水分，并经过加热板加热后，分散到热砂上的水分会被快速蒸发，加快白鸭绒烘干效率，此外白鸭绒烘干后，不会剧烈飞动，而是处于稳定状态。CN113028776ACN113028776A权利要求书1/1页1.一种纺织生产用白鸭绒烘干装置，包括第一壳体(1)，所述第一壳体(1)的下侧设置有第二壳体(2)，其特征在于：所述第二壳体(2)的下侧固定连接有支撑架,所述第二壳体(2)的右侧固定连接有升降轨(3)，所述升降轨(3)的左侧滑动连接有升降杆，所述升降杆的左侧与第一壳体(1)固定连接，所述第一壳体(1)的上端固定连接有电机(4)，所述电机(4)的下端转动连接有螺旋出料片(5)，所述螺旋出料片(5)的下侧通过连杆固定连接有转动烘干装置(7)，所述转动烘干装置(7)的下侧设置有加热板(6)，所述加热板(6)设置在第二壳体(2)的内壁下侧。2.根据权利要求1所述的一种纺织生产用白鸭绒烘干装置，其特征在于：所述转动烘干装置(7)包括有第一转动块(701)、转动板(702)、第二转动板(703)和翻砂机构(704)，所述第一转动块(701)的上侧通过连杆固定连接有第一转动块(701)，所述第一转动块(701)的外侧环绕设置有转动板(702)，所述转动板(702)的右侧转动连接有第二转动板(703)，所述第二转动板(703)的上侧均匀固定连接有翻砂机构(704)。3.根据权利要求2所述的一种纺织生产用白鸭绒烘干装置，其特征在于：所述转动板(702)的数量为三个，且均匀环绕设置在第一转动块(701)的外侧，且转动板(702)为前低后高的弧形板。4.根据权利要求2所述的一种纺织生产用白鸭绒烘干装置，其特征在于：所述翻砂机构(704)包括有翻砂板(705)和分散机构(706)，所述翻砂板(705)的下侧与第二转动板(703)固定连接，所述翻砂板(705)的上侧后端转动连接有分散机构(706)。5.根据权利要求4所述的一种纺织生产用白鸭绒烘干装置，其特征在于：所述分散机构(706)包括有第二转动块(707)、连接板(708)和螺旋推动片(709)，所述第二转动块(707)的下侧与翻砂板(705)转动连接，所述第二转动块(707)的外侧等距环绕固定连接有连接板(708)，所述连接板(708)的外端固定连接有螺旋推动片(709)。6.根据权利要求5所述的一种纺织生产用白鸭绒烘干装置，其特征在于：所述翻砂板(705)的上侧前端为高低不平的波纹面，且翻砂板(705)为前低后高状态。2CN113028776A说明书1/4页一种纺织生产用白鸭绒烘干装置技术领域[0001]本发明涉及纺织生产用烘干装置技术领域，具体为一种纺织生产用白鸭绒烘干装置。背景技术[0002]白鸭绒在清洗之后，因为黏着水分，会凝结成一团团的鸭绒团，需要进行烘干处理才能进行下一道加工工序，而传统的白鸭绒烘干装置多为热风烘干装置，白鸭绒烘干后变为蓬松且质地较软，会被热风吹起，被吹起的白鸭绒剧烈飞动，会有部分从出气口飞出，有些密封不好的装置会有白鸭绒进入装置内，造成装置损坏，此外部分飞出的白鸭绒易燃，遇明火容易引发火灾。发明内容[0003]针对现有技术的不足，本发明提供了一种纺织生产用白鸭绒烘干装置，替换传统热风烘干方式，采用热砂混合烘干方式，使白鸭绒烘干后的状态稳定，便于收集。[0004]为实现以上目的，本发明通过以下技术方案予以实现：一种纺织生产用白鸭绒烘干装置，包括第一壳体，所述第一壳体的下侧设置有第二壳体，所述第二壳体的下侧固定连接有支撑架,所述
