一种电力设备检测工具的绝缘检测装置.pdf

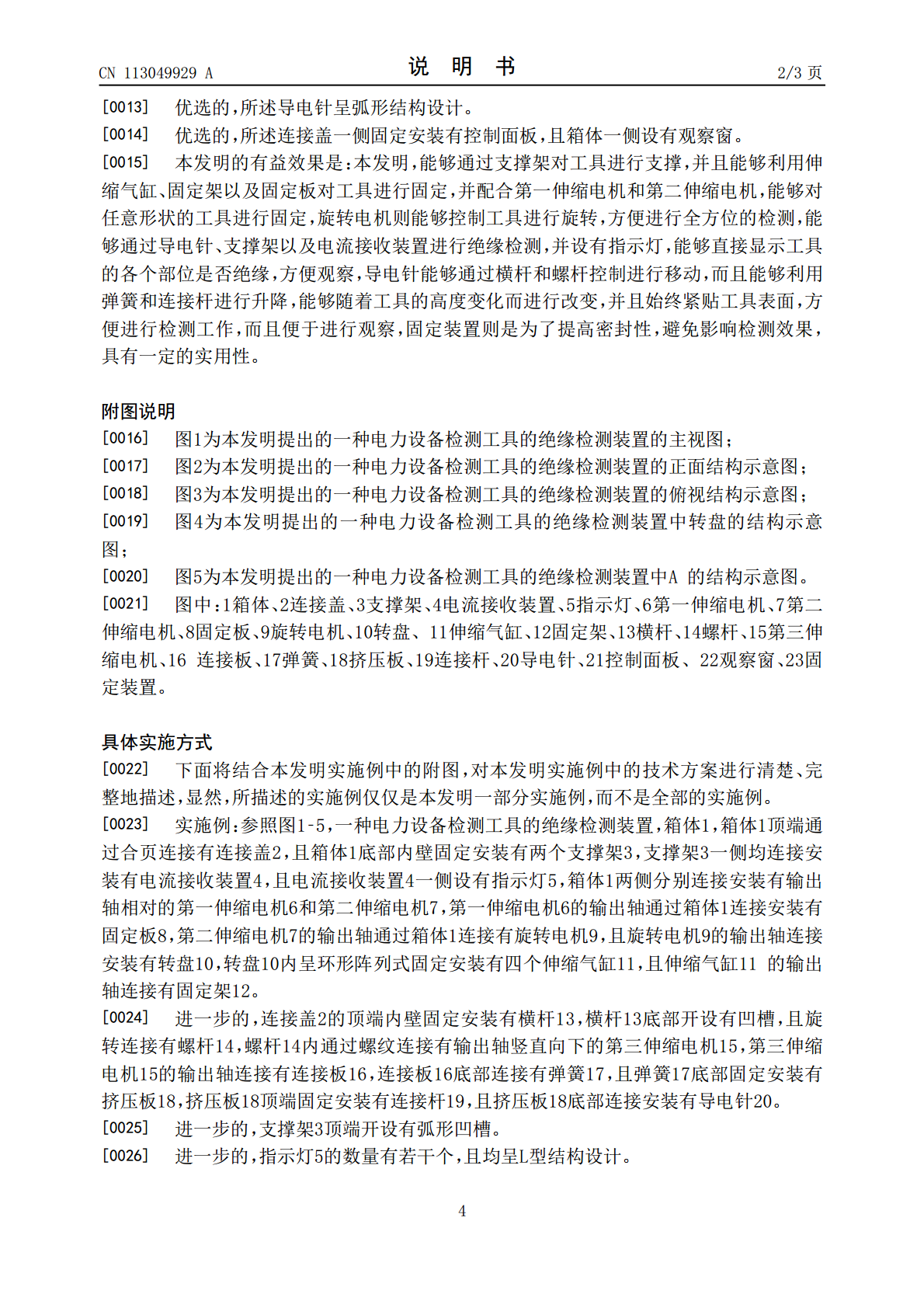

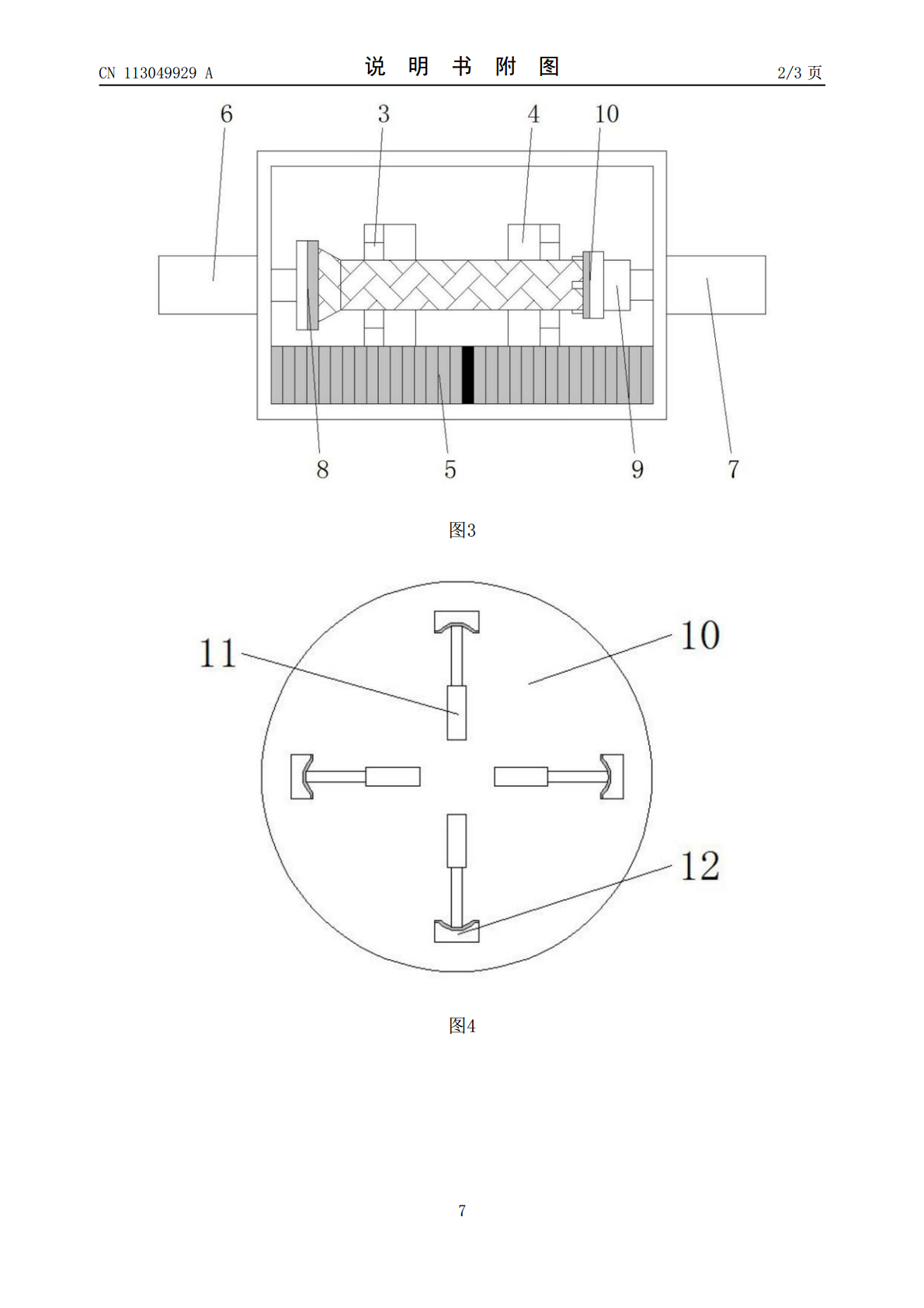

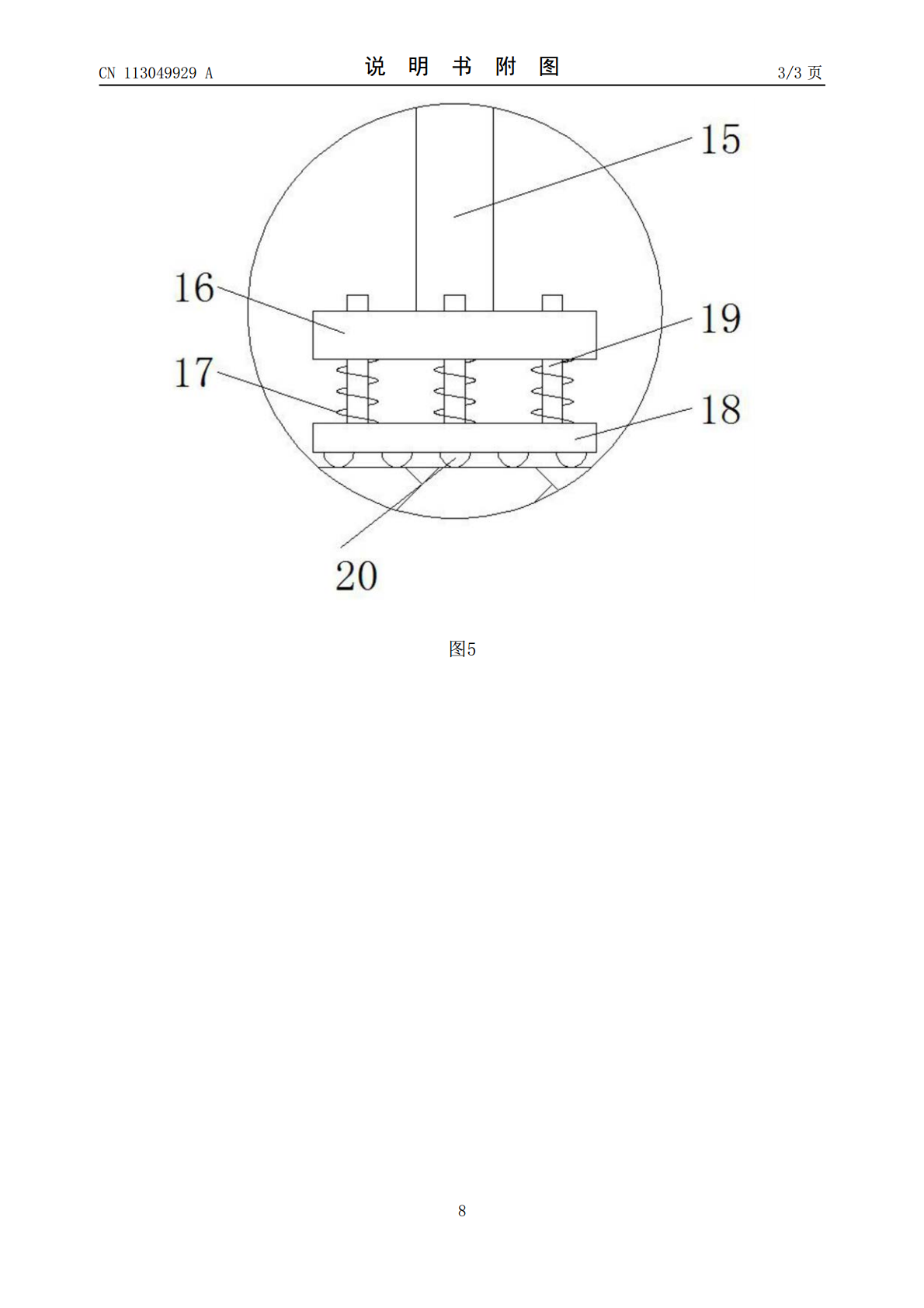

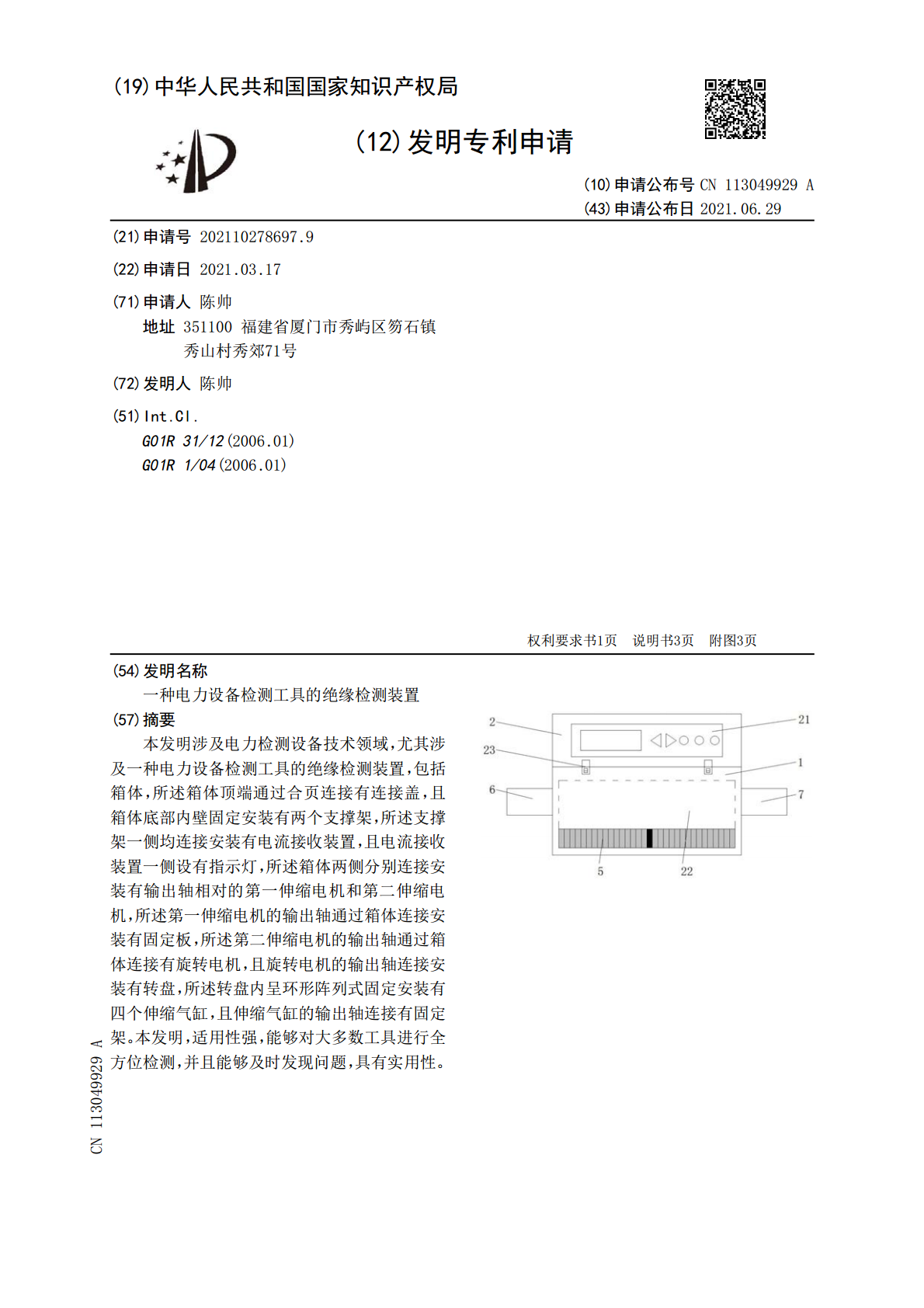

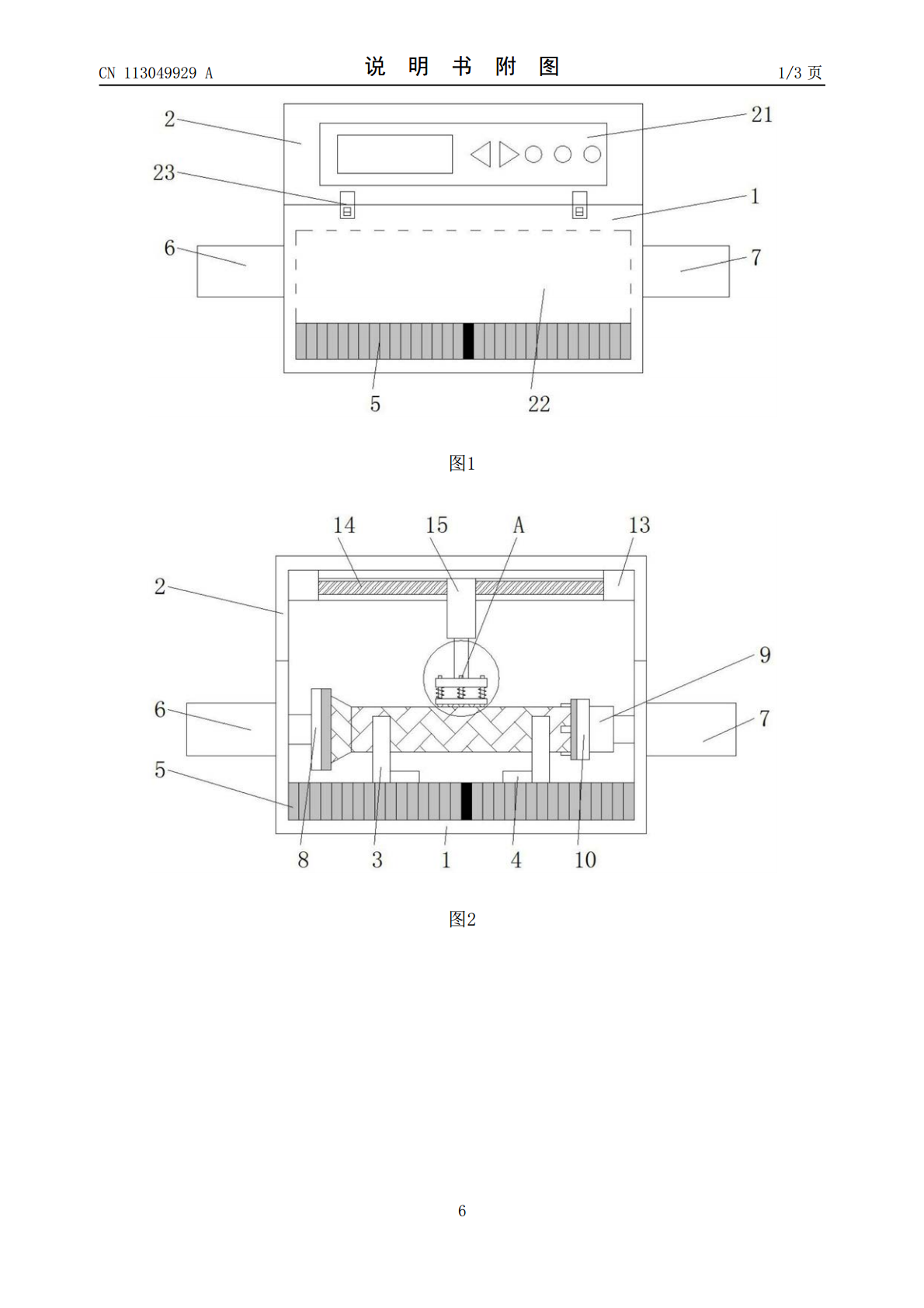

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113049929A(43)申请公布日2021.06.29(21)申请号202110278697.9(22)申请日2021.03.17(71)申请人陈帅地址351100福建省厦门市秀屿区笏石镇秀山村秀郊71号(72)发明人陈帅(51)Int.Cl.G01R31/12(2006.01)G01R1/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种电力设备检测工具的绝缘检测装置(57)摘要本发明涉及电力检测设备技术领域，尤其涉及一种电力设备检测工具的绝缘检测装置，包括箱体，所述箱体顶端通过合页连接有连接盖，且箱体底部内壁固定安装有两个支撑架，所述支撑架一侧均连接安装有电流接收装置，且电流接收装置一侧设有指示灯，所述箱体两侧分别连接安装有输出轴相对的第一伸缩电机和第二伸缩电机，所述第一伸缩电机的输出轴通过箱体连接安装有固定板，所述第二伸缩电机的输出轴通过箱体连接有旋转电机，且旋转电机的输出轴连接安装有转盘，所述转盘内呈环形阵列式固定安装有四个伸缩气缸，且伸缩气缸的输出轴连接有固定架。本发明，适用性强，能够对大多数工具进行全方位检测，并且能够及时发现问题，具有实用性。CN113049929ACN113049929A权利要求书1/1页1.一种电力设备检测工具的绝缘检测装置，包括箱体(1)，其特征在于，所述箱体(1)顶端通过合页连接有连接盖(2)，且箱体(1)底部内壁固定安装有两个支撑架(3)，所述支撑架(3)一侧均连接安装有电流接收装置(4)，且电流接收装置(4)一侧设有指示灯(5)，所述箱体(1)两侧分别连接安装有输出轴相对的第一伸缩电机(6)和第二伸缩电机(7)，所述第一伸缩电机(6)的输出轴通过箱体(1)连接安装有固定板(8)，所述第二伸缩电机(7)的输出轴通过箱体(1)连接有旋转电机(9)，且旋转电机(9)的输出轴连接安装有转盘(10)，所述转盘(10)内呈环形阵列式固定安装有四个伸缩气缸(11)，且伸缩气缸(11)的输出轴连接有固定架(12)。2.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述连接盖(2)的顶端内壁固定安装有横杆(13)，所述横杆(13)底部开设有凹槽，且旋转连接有螺杆(14)，所述螺杆(14)内通过螺纹连接有输出轴竖直向下的第三伸缩电机(15)，所述第三伸缩电机(15)的输出轴连接有连接板(16)，所述连接板(16)底部连接有弹簧(17)，且弹簧(17)底部固定安装有挤压板(18)，所述挤压板(18)顶端固定安装有连接杆(19)，且挤压板(18)底部连接安装有导电针(20)，所述连接盖(2)外侧固定安装有固定装置(23)。3.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述支撑架(3)顶端开设有弧形凹槽，且采用铜制材料制成。4.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述指示灯(5)的数量有若干个，且均呈L型结构设计。5.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述固定板(8)与转盘(10)一侧均铺设有绝缘垫。6.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述固定架(12)内开设有弧形凹槽，且铺设有防滑垫。7.根据权利要求2所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述弹簧(17)套设在连接杆(19)外侧，且连接板(16)内开设有与连接杆(19)适配的通孔。8.根据权利要求2所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述导电针(20)采用银质材料制成，且呈弧形结构设计。9.根据权利要求1所述的一种电力设备检测工具的绝缘检测装置，其特征在于，所述连接盖(2)一侧固定安装有控制面板(21)，且箱体(1)一侧设有观察窗(22)。2CN113049929A说明书1/3页一种电力设备检测工具的绝缘检测装置技术领域[0001]本发明涉及电力检测设备技术领域，尤其涉及一种电力设备检测工具的绝缘检测装置。背景技术[0002]自电力发展的趋势全面蔓延开来，电力的提供给人们的生活、工作上带来了极大的便捷的享受，电力给人们带来方便的同时，在使用不当的情况下也会给人们的生活造成伤害和困扰，因此，我国有关电力设备生产工作领域，除了将重心放在产品的研发和推广上，还将很大的一部分重心放在了电力设备的使用安全上，在电力设备的检测过程中，电力设备的检测工具是不可忽视的一个器材，它不仅能快速地检测电力设备的电力安全状况，并且在电力安全检测的过程中安全性较高。[0003]但是现有的绝缘检测装置存在一些问题，譬如局限性高，只能对特定的工具进行检测，并且检测位置单一，无法对工具表面进行全方位检测，
