一种纺织布料加工用的布料裁断锁边装置.pdf

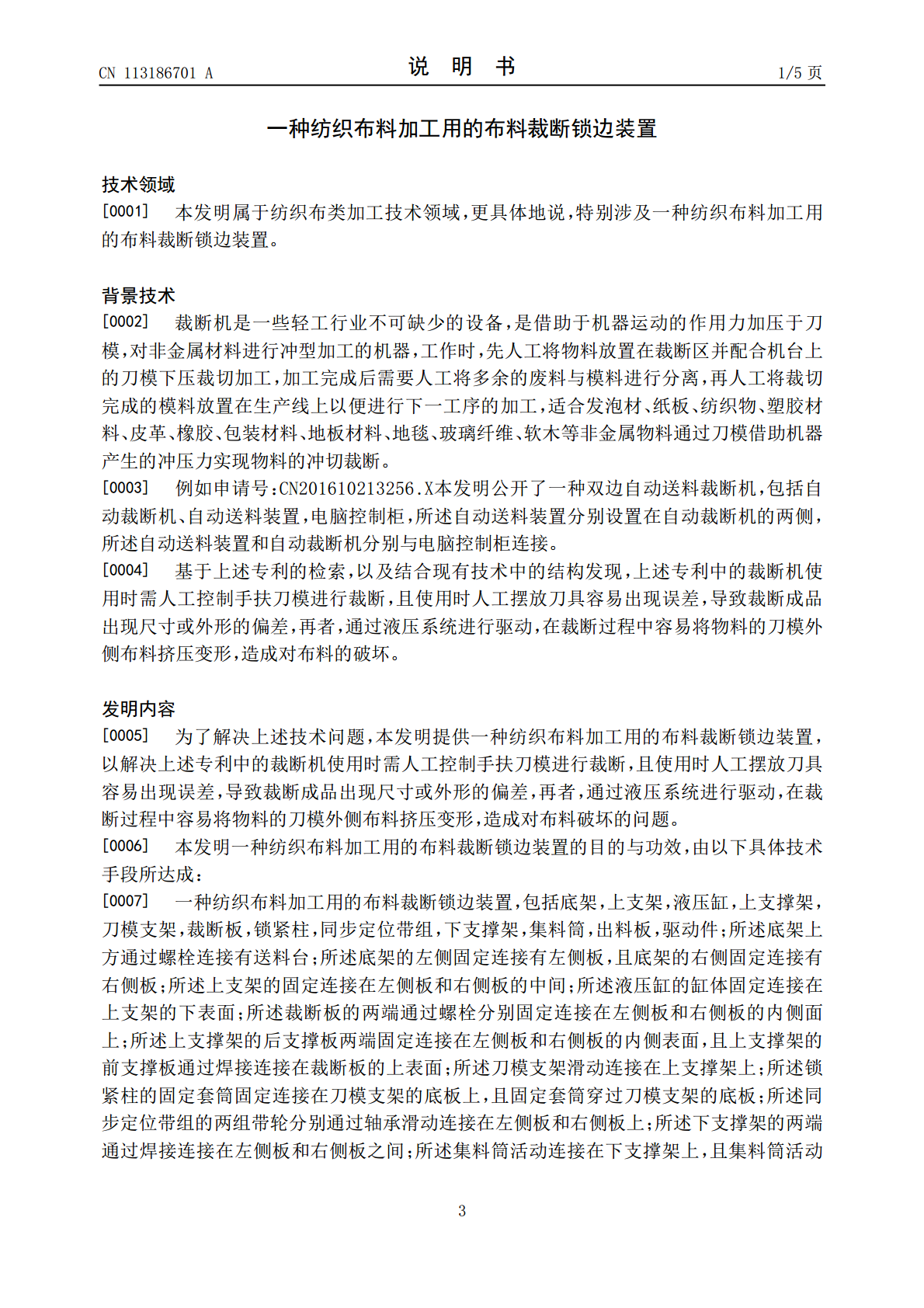

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113186701A(43)申请公布日2021.07.30(21)申请号202110356600.1(22)申请日2020.09.03(62)分案原申请数据202010913599.32020.09.03(71)申请人孙营地址325000浙江省温州市乐清市乐成街道晨沐路283号(72)发明人不公告发明人(51)Int.Cl.D06H7/00(2006.01)D06C25/00(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种纺织布料加工用的布料裁断锁边装置(57)摘要本发明提供一种纺织布料加工用的布料裁断锁边装置，包括底架，上支架，液压缸，上支撑架，刀模支架，裁断板，锁紧柱，同步定位带组，下支撑架，集料筒，出料板，驱动件；所述底架上方通过螺栓连接有送料台；所述底架的左侧固定连接有左侧板，且底架的右侧固定连接有右侧板；所述上支架的固定连接在左侧板和右侧板的中间；所述液压缸的缸体固定连接在上支架的下表面；所述裁断板的两端通过螺栓分别固定连接在左侧板和右侧板的内侧面上；可避免在裁断过程中容易将物料的刀模外侧布料挤压变形，造成对布料破坏的问题，通过自动化控制设备进行裁断动作，比现有的人工手扶裁断安全性提高，且提高了生产效率，减轻人工劳动强度。CN113186701ACN113186701A权利要求书1/1页1.一种纺织布料加工用的布料裁断锁边装置，其特征在于：包括底架(1)，上支架(3)，液压缸(4)，上支撑架(7)，刀模支架(8)，裁断板(9)，锁紧柱(10)，同步定位带组(11)，下支撑架(13)，集料筒(14)，出料板(15)，驱动件(16)；所述底架(1)上方通过螺栓连接有送料台(2)；所述底架(1)的左侧固定连接有左侧板(5)，且底架(1)的右侧固定连接有右侧板(6)；所述上支架(3)的固定连接在左侧板(5)和右侧板(6)的中间；所述液压缸(4)的缸体固定连接在上支架(3)的下表面；所述裁断板(9)的两端通过螺栓分别固定连接在左侧板(5)和右侧板(6)的内侧面上；所述上支撑架(7)的后支撑板(701)两端固定连接在左侧板(5)和右侧板(6)的内侧表面，且上支撑架(7)的前支撑板(702)通过焊接连接在裁断板(9)的上表面；所述刀模支架(8)滑动连接在上支撑架(7)上；所述锁紧柱(10)的固定套筒(1001)固定连接在刀模支架(8)的底板上，且固定套筒(1001)穿过刀模支架(8)的底板；所述同步定位带组(11)的两组带轮分别通过轴承滑动连接在左侧板(5)和右侧板(6)上；所述下支撑架(13)的两端通过焊接连接在左侧板(5)和右侧板(6)之间；所述集料筒(14)活动连接在下支撑架(13)上，且集料筒(14)活动连接在裁断板(9)的中间；所述出料板(15)固定连接在左侧板(5)和右侧板(6)之间；所述驱动件(16)固定连接在左侧板(5)的外侧表面上，且驱动件(16)的输出轴通过齿轮啮合连接同步定位带组(11)中的上同步带(1101)左端带轮；所述锁紧柱(10)包括有固定套筒(1001)、上限位块(1002)、下限位筒(1003)和锁边板(1004)，所述固定套筒(1001)的内侧上端通过弹簧连接有下限位筒(1003)的上端，且下限位筒(1003)的下端固定连接在锁边板(1004)的上表面，所述锁边板(1004)的上方通过弹簧连接上限位块(1002)的柱体下端，且锁边板(1004)的下表面加工有倒置的锥形块；所述刀模支架(8)的框体结构随刀模的外形设计，所述刀模支架(8)的后表面上方通过折弯加工有后折板(801)，后折板(801)的底部开设有方形凹槽，所述刀模支架(8)的前方加工有前折板(802)，前折板(802)通过螺栓夹紧连接上同步带(1101)的下方带体；所述下支撑架(13)包括有后支撑条(1301)和前支撑条(1302)，后支撑条(1301)的上方转动连接有滚筒二(13011)，前支撑条(1302)的上方转动连接有滚筒三(13021)。2.如权利要求1所述纺织布料加工用的布料裁断锁边装置，其特征在于：所述上支撑架(7)包括有后支撑板(701)和前支撑板(702)，所述后支撑板(701)的上表面上转动连接有一排滚筒一(7011)，且后支撑板(701)的截面呈T形结构。3.如权利要求1所述纺织布料加工用的布料裁断锁边装置，其特征在于：所述裁断板(9)的中间开设有一处下料口(901)，且下料口(901)为矩形的开槽。4.如权利要求1所述纺织布料加工用的布料裁断锁边装置，其特征在于：所述同步定位带组(11)包括有上同步带(1101)和下同步带(1102)，所述上同步带(1101)的右端带轮通过齿轮连接下同步带(1102)的右端带轮。5
