一种水涡轮驱动车载卷盘喷灌机的使用方法.pdf

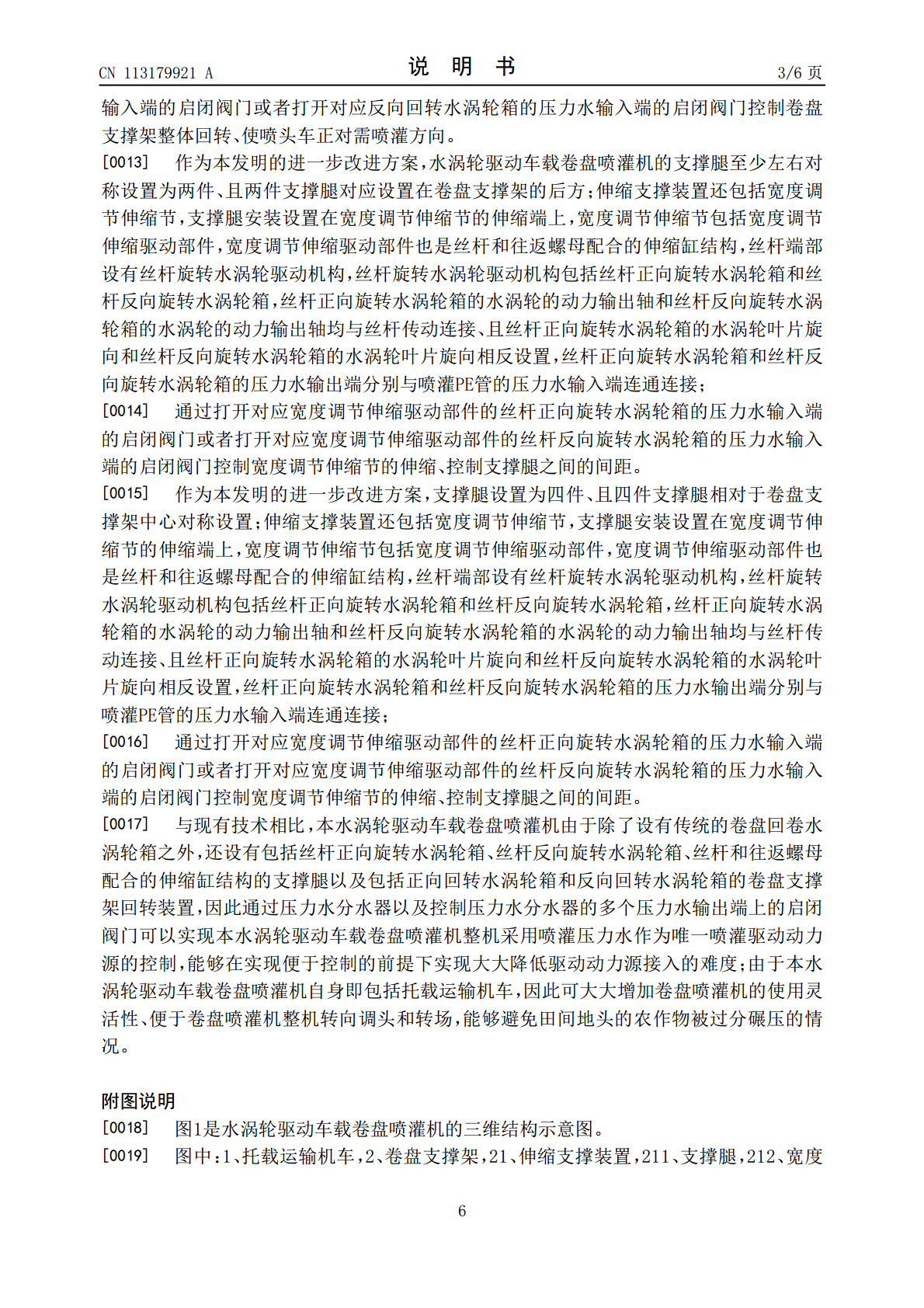

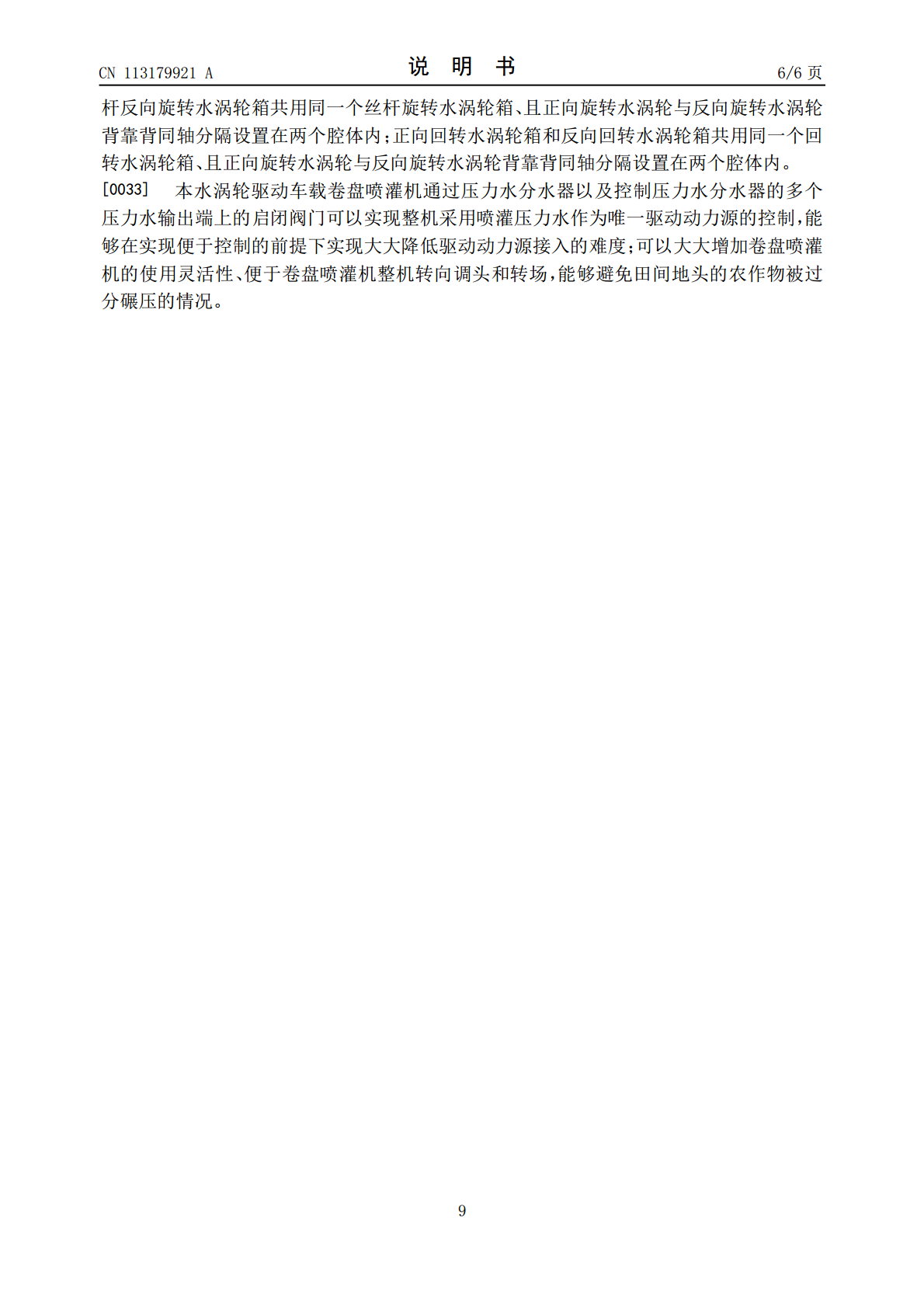

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113179921A(43)申请公布日2021.07.30(21)申请号202110558849.0(22)申请日2021.05.21(71)申请人江苏华源节水股份有限公司地址221000江苏省徐州市高新技术产业开发区银山路7号(72)发明人邱志鹏张金响王后群张江波海冰(74)专利代理机构北京淮海知识产权代理事务所(普通合伙)32205代理人杨晓亭(51)Int.Cl.A01G25/09(2006.01)A01G25/16(2006.01)B65H75/42(2006.01)B65H75/44(2006.01)权利要求书2页说明书6页附图1页(54)发明名称一种水涡轮驱动车载卷盘喷灌机的使用方法(57)摘要本发明公开了一种水涡轮驱动车载卷盘喷灌机的使用方法，水涡轮驱动车载卷盘喷灌机包括托载运输机车、卷盘支撑架、卷盘、喷头车和压力水分水器；卷盘支撑架的底部安装在托载运输机车驾驶室后方的车体底盘上，卷盘支撑架的底部设有包括丝杆正向旋转水涡轮箱、丝杆反向旋转水涡轮箱、丝杆和往返螺母配合的伸缩缸结构的支撑腿以及包括正向回转水涡轮箱和反向回转水涡轮箱的卷盘支撑架回转装置。本水涡轮驱动车载卷盘喷灌机可以实现采用喷灌压力水作为唯一喷灌驱动动力源的控制，能够在实现便于控制的前提下大大降低驱动动力源接入的难度；由于自身即包括托载运输机车，因此可大大增加卷盘喷灌机的使用灵活性、避免田间地头的农作物被过分碾压的情况。CN113179921ACN113179921A权利要求书1/2页1.一种水涡轮驱动车载卷盘喷灌机的使用方法，水涡轮驱动车载卷盘喷灌机包括托载运输机车(1)、卷盘支撑架(2)、卷盘(3)、喷头车(4)和压力水分水器；卷盘支撑架(2)是整体呈开口向上设置的U型框架结构，卷盘支撑架(2)的底部安装在托载运输机车(1)驾驶室后方的车体底盘上，沿前后方向滚动设置的、缠绕有喷灌PE管的卷盘(3)通过轴承座架设安装在卷盘支撑架(2)上，且卷盘(3)位于卷盘支撑架(2)的U型安装空间内，卷盘(3)包括卷盘回卷水涡轮驱动机构，卷盘回卷水涡轮驱动机构包括卷盘回卷水涡轮箱，卷盘回卷水涡轮箱的水涡轮动力输出轴与卷盘(3)的主轴传动连接，卷盘回卷水涡轮箱的压力水输出端与喷灌PE管的压力水输入端连通连接，与喷灌PE管的压力水输出端连接的喷头车(4)通过导向架悬空架设在卷盘支撑架(2)的后端；托载运输机车(1)上对应卷盘支撑架(2)的下方的位置设有伸缩支撑装置(21)，伸缩支撑装置(21)包括沿竖向方向伸缩或摆动设置的支撑腿(211)，支撑腿(211)包括支撑腿伸缩驱动部件或支撑腿摆动驱动部件，支撑腿伸缩驱动部件或支撑腿摆动驱动部件是丝杆和往返螺母配合的伸缩缸结构，丝杆端部设有丝杆旋转水涡轮驱动机构，丝杆旋转水涡轮驱动机构包括丝杆正向旋转水涡轮箱和丝杆反向旋转水涡轮箱，丝杆正向旋转水涡轮箱的水涡轮的动力输出轴和丝杆反向旋转水涡轮箱的水涡轮的动力输出轴均与丝杆传动连接、且丝杆正向旋转水涡轮箱的水涡轮叶片旋向和丝杆反向旋转水涡轮箱的水涡轮叶片旋向相反设置，丝杆正向旋转水涡轮箱和丝杆反向旋转水涡轮箱的压力水输出端分别与喷灌PE管的压力水输入端连通连接；压力水分水器固定安装在托载运输机车(1)上，包括一个压力水输入端和多个压力水输出端，多个压力水输出端上均设有启闭阀门，多个压力水输出端分别与卷盘回卷水涡轮箱的压力水输入端、丝杆正向旋转水涡轮箱的压力水输入端、丝杆反向旋转水涡轮箱的压力水输入端和喷灌PE管的压力水输入端通过管路连接；其特征在于，进行喷灌作业时，驱动托载运输机车(1)停靠在田间地头、并使喷头车(4)正对需喷灌方向，关闭压力水分水器的所有压力水输出端上的启闭阀门、并将压力水分水器的压力水输入端通过管路与喷灌压力水源连接，然后放出喷头车(4)并拖出至预设的喷灌地点；打开对应喷灌PE管的启闭阀门进行喷灌作业，同时打开对应丝杆正向旋转水涡轮箱的压力水输入端的启闭阀门使支撑腿(211)直接伸出或摆动翻出，待支撑腿(211)稳固支撑于地面后关闭对应丝杆正向旋转水涡轮箱的压力水输入端的启闭阀门、同时打开对应卷盘回卷水涡轮箱的压力水输入端的启闭阀门使卷盘(3)回卷；待喷灌PE管完全回收、并拉动喷头车(4)沿导向架上移悬挂复位后，关闭对应卷盘回卷水涡轮箱的压力水输入端的启闭阀门、同时打开对应丝杆反向旋转水涡轮箱的压力水输入端的启闭阀门使支撑腿(211)直接缩入或摆动翻入进行复位，完成喷灌作业。2.根据权利要求1所述的水涡轮驱动车载卷盘喷灌机的使用方法，其特征在于，水涡轮驱动车载卷盘喷灌机的卷盘支撑架(2)的底部还设有卷盘支撑架回转装置，卷盘支撑架回转装置包括回转支承和回转水涡轮驱动机构；回转支承包括内
