一种信号提示装置以及信号提示方法.pdf

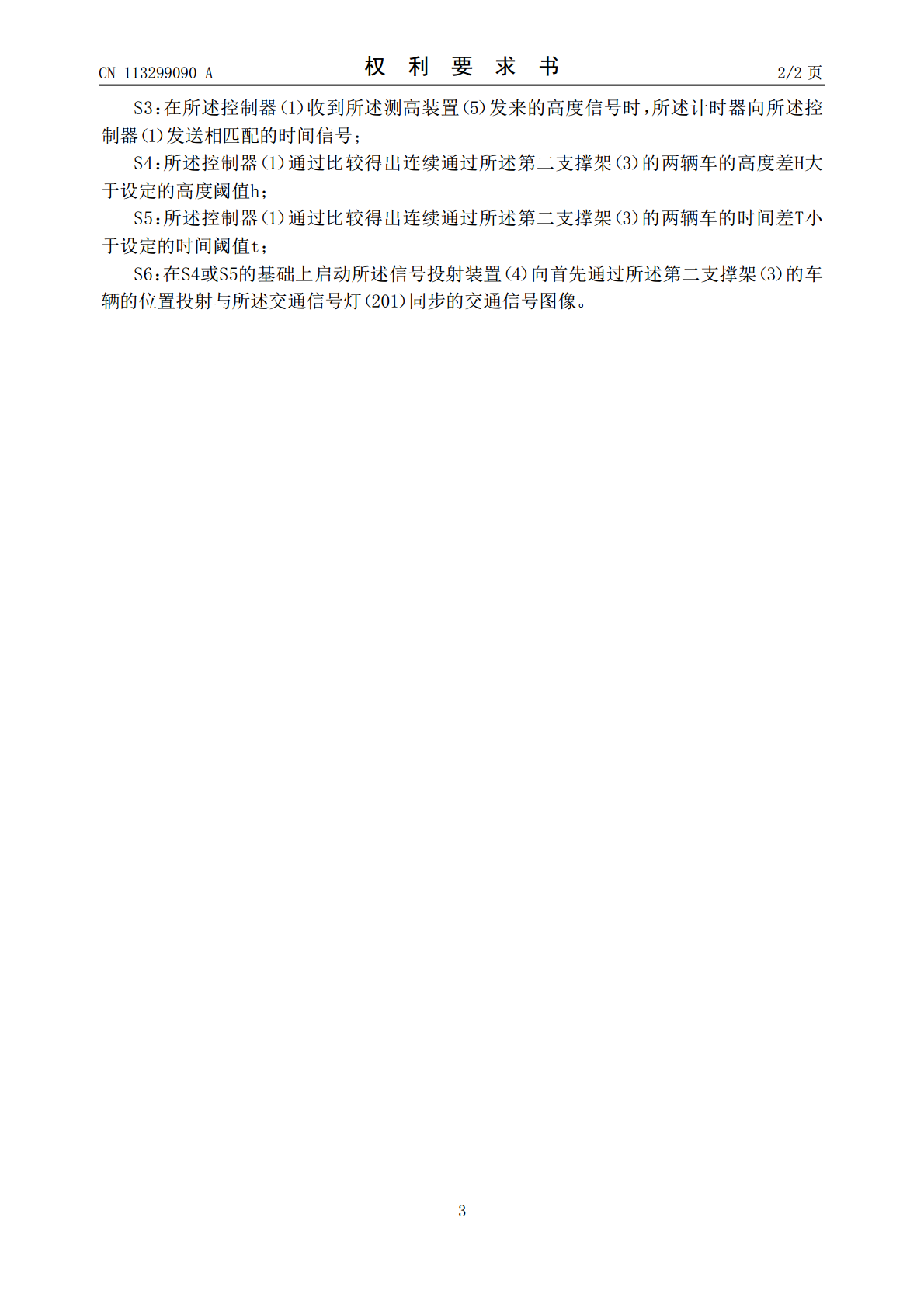

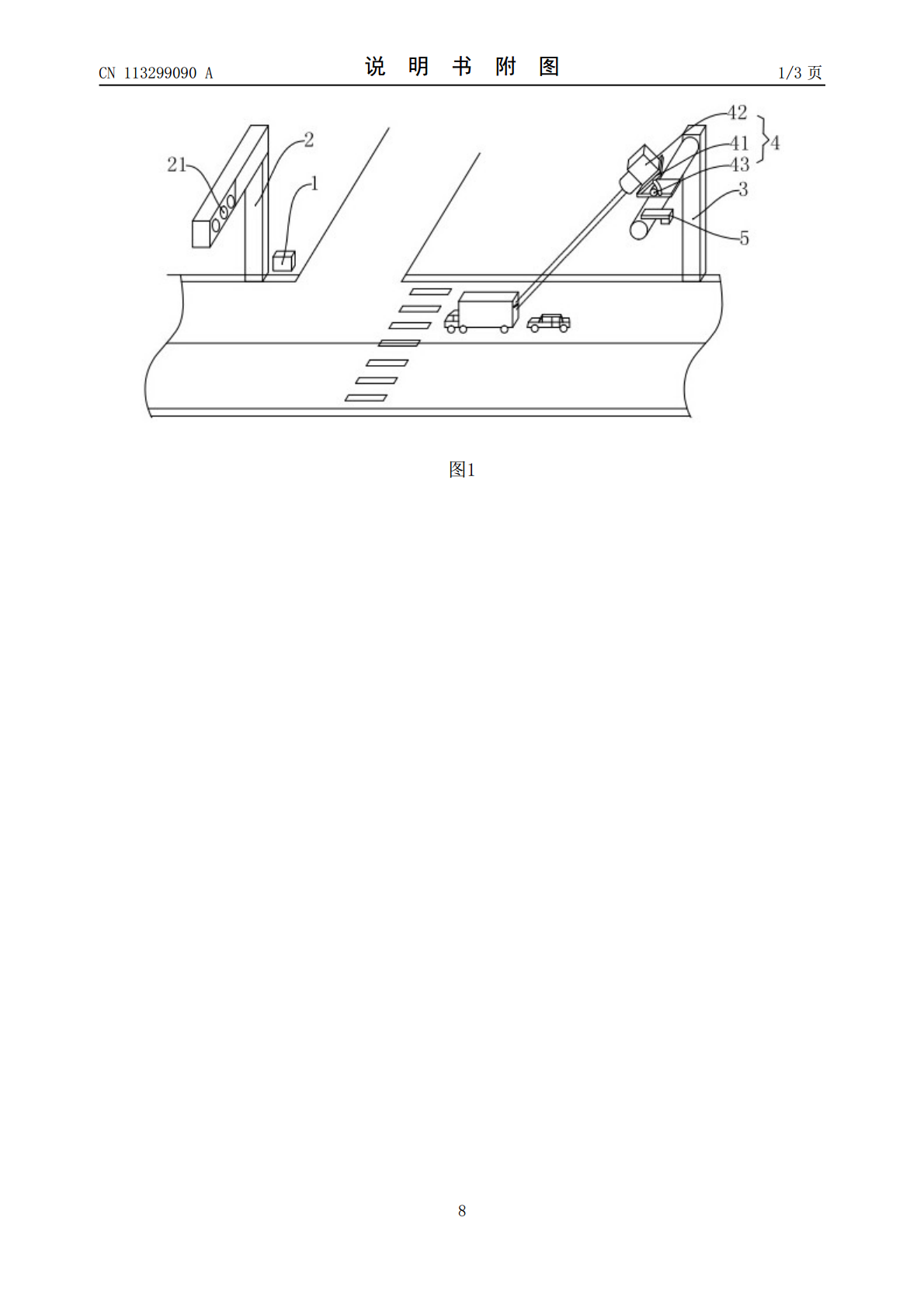

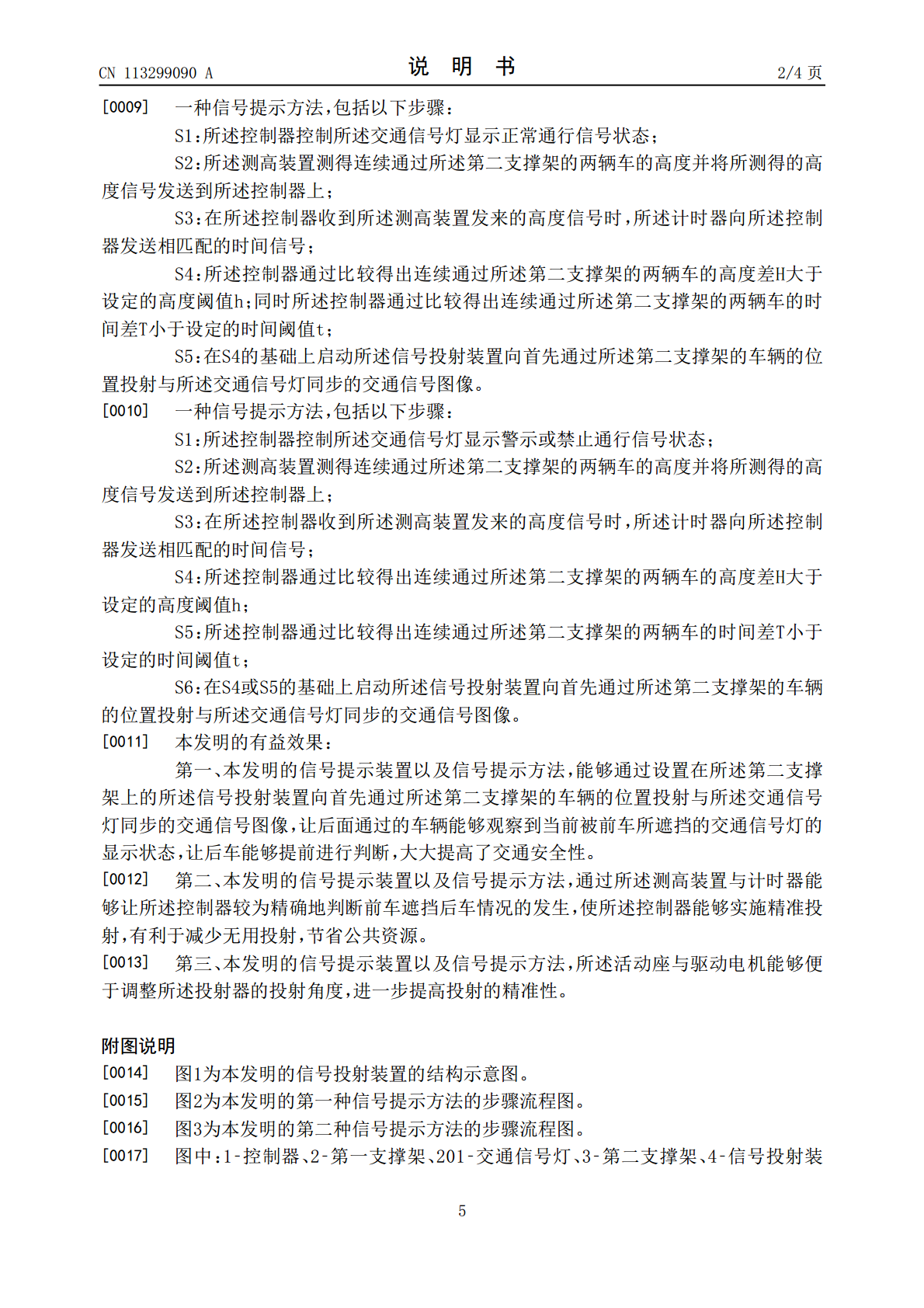

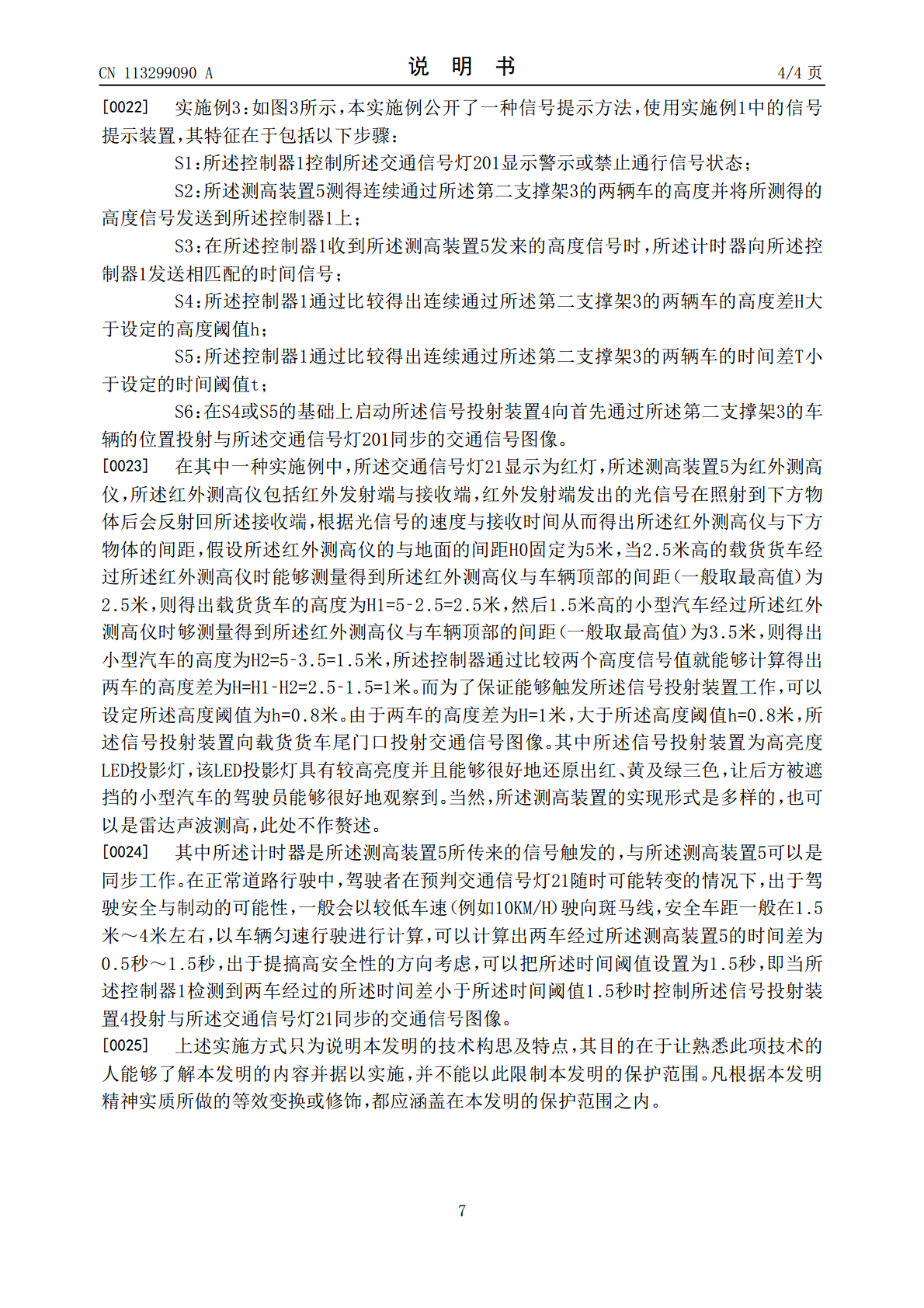

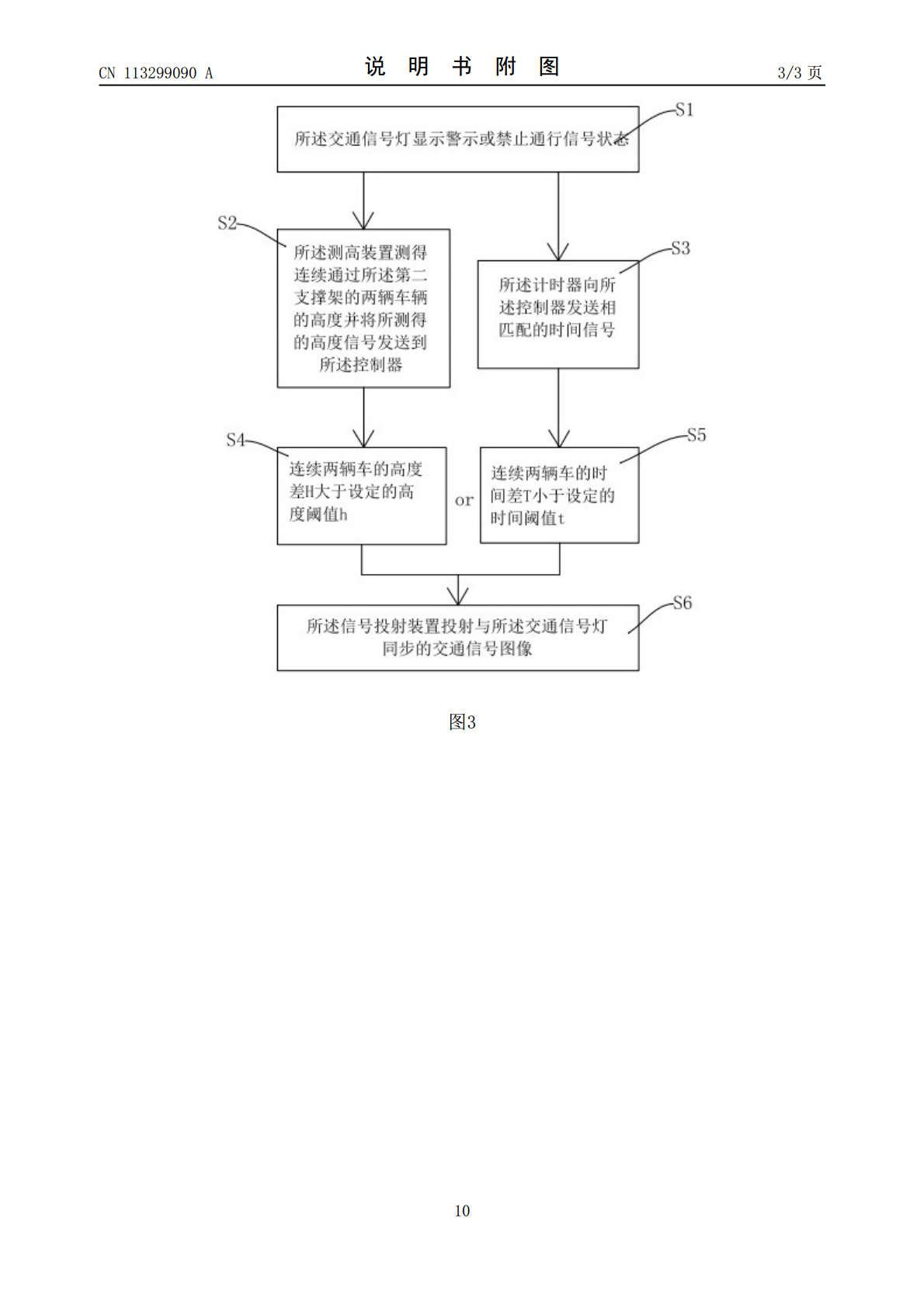

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113299090A(43)申请公布日2021.08.24(21)申请号202110581379.X(22)申请日2021.05.27(71)申请人淮阴工学院地址223005江苏省淮安市经济技术开发区枚乘东路1号(72)发明人金炜吴鼎新李卓远朱雨晗毛悦段益凡(74)专利代理机构淮安市科文知识产权事务所32223代理人朱介人(51)Int.Cl.G08G1/09(2006.01)G08G1/095(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种信号提示装置以及信号提示方法(57)摘要本发明公开了一种信号提示装置，包括控制器、第一支撑架及交通信号灯，所述交通信号灯与控制器相连接，所述控制器用于控制交通信号灯；还包括第二支撑架以及信号投射装置、测高装置；所述信号投射装置和测高装置均连接到控制器上，所述测高装置用于测量通过第二支撑架的车辆的高度并将所测得的高度信号发送到控制器上，当控制器通过比较得出连续通过第二支撑架的两辆车辆的高度差H大于设定的高度差阈值h时，控制器能够控制信号投射装置向首先通过第二支撑架的车辆的位置投射与交通信号灯同步的交通信号图像。本发明能够让后面通过的车辆能够观察到当前被前车所遮挡的交通信号灯的显示状态，保证后车能够提前进行判断，大大提高了交通安全性。CN113299090ACN113299090A权利要求书1/2页1.一种信号提示装置，包括控制器（1）、架设于车辆移动方向前方的第一支撑架（2）及设置于所述第一支撑架（2）上的交通信号灯（201），所述交通信号灯（201）与所述控制器（1）相连接，所述控制器（1）用于控制所述交通信号灯（201）；其特征在于，还包括架设于所述第一支撑架（2）后方的第二支撑架（3）以及设置于所述第二支撑架（3）上的信号投射装置（4）与测高装置（5）；所述信号投射装置（4）和测高装置（5）均连接到所述控制器（1）上，所述测高装置（5）用于测量通过所述第二支撑架（3）的车辆的高度并将所测得的高度信号发送到所述控制器（1）上，当所述控制器（1）通过比较得出连续通过所述第二支撑架（3）的两辆车辆的高度差H大于设定的高度差阈值h时，所述控制器（1）能够控制所述信号投射装置（4）向首先通过所述第二支撑架（3）的车辆的位置投射与所述交通信号灯（201）同步的交通信号图像。2.如权利要求1所述的一种信号提示装置，其特征在于：还包括计时器，所述计时器连接在所述控制器（1）上，当所述控制器（1）收到所述测高装置（5）发来的高度信号时，所述计时器向所述控制器（1）发送相匹配的时间信号。3.如权利要求1所述的一种信号提示装置，其特征在于：所述控制器（1）中设定的高度差阈值h为0.8m。4.如权利要求1中任一项所述的一种信号提示装置，其特征在于：所述控制器（1）能够控制所述信号投射装置（4）投射与所述交通信号灯（201）同步的交通信号图像并延时投射直至所述交通信号灯（201）转换为下一个准许通行信号。5.如权利要求1中任一项所述的一种信号提示装置，其特征在于：所述信号投射装置（4）包括能够上下摆动的活动座（401）、设置于所述活动座（401）上的投射器（402）以及驱动电机（403），通过所述驱动电机（403）驱动所述活动座（401）上下摆动以调整所述投射器（402）的投射角度。6.一种信号提示方法，使用如权利要求1‑5中任一项所述的信号提示装置，其特征在于包括以下步骤：S1：所述控制器（1）控制所述交通信号灯（201）显示正常通行信号状态；S2：所述测高装置（5）测得连续通过所述第二支撑架（3）的两辆车的高度并将所测得的高度信号发送到所述控制器（1）上；S3：在所述控制器（1）收到所述测高装置（5）发来的高度信号时，所述计时器向所述控制器（1）发送相匹配的时间信号；S4：所述控制器（1）通过比较得出连续通过所述第二支撑架（3）的两辆车的高度差H大于设定的高度阈值h；同时所述控制器（1）通过比较得出连续通过所述第二支撑架（3）的两辆车的时间差T小于设定的时间阈值t；S5：在S4的基础上启动所述信号投射装置（4）向首先通过所述第二支撑架（3）的车辆的位置投射与所述交通信号灯（201）同步的交通信号图像。7.一种信号提示方法，使用如权利要求1‑5中任一项所述的信号提示装置，其特征在于包括以下步骤：S1：所述控制器（1）控制所述交通信号灯（201）显示警示或禁止通行信号状态；S2：所述测高装置（5）测得连续通过所述第二支撑架（3）的两辆车的高度并将所测得的高度信号发送到所述控制器（1）上；2CN113299090A权利要求书2/2页S3：在所述控制器（1）收到所述测高装置（5）发来的高度信号时，所述计时器向所述控制
